エアー式ノッカー ステンレスノッカー
製品について
高性能なリレーノッカーシリーズの姉妹品であるステンレスノッカーは、ホッパーやタンクへの粉粒体の付着や閉塞を防止するステンレスボディーのリレーノッカーです。
食品・化学・医薬品業界・その他の耐食性と安全性を必要とする現場に最適です。
本機の作動原理は圧縮空気の力でピストンがベース面を勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。
エアー供給のみで使用出来るため、安全性と経済性に優れています。
リレーノッカーシリーズと同じで供給エアー圧力による打撃力可変や、リレー配管機能を持っています。（RKVS15は、リレー配管が出来ません。）
製品の強み
耐食性に優れたステンレスボディー
ステンレスノッカーは、食品・化学・医薬品業界や耐食性サニタリー性を要求される現場の取り付けに最適なリレーノッカーです。
ボディー・標準ベース・取付ボルトなど、すべてが錆びにくいステンレス材を採用しています。
打撃力が可変出来る
エアー式のステンレスノッカーシリーズは、特殊な傘型バルブ機構により供給エアーの圧力を変更するだけで打撃力を可変出来ます。
閉塞防止の解消が出来ない場合はエアー圧力をあげて使用し、強すぎる場合は逆にエアー圧力を下げて使用します。
また、音の軽減にも圧力の調整が有効です。 取付工事で機種選定の過剰能力や能力不足があった場合でも打撃力の調整で解決出来ることもあるため、打撃力可変の機構は現場でも、機種選定が安心と喜ばれています。
複数台同時使用のリレー配管が出来る

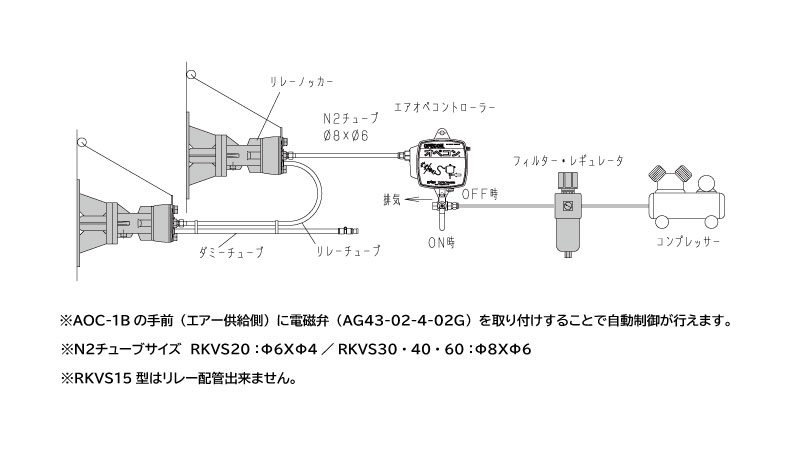

エアー式のリレーノッカーは１台の操作盤で１台はもちろん、複数台を同時に運転出来るリレー配管機能を備えています。
１台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、全体の設備において操作盤の台数が減らせるために、リレー配管の採用で設備費用が安くなります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

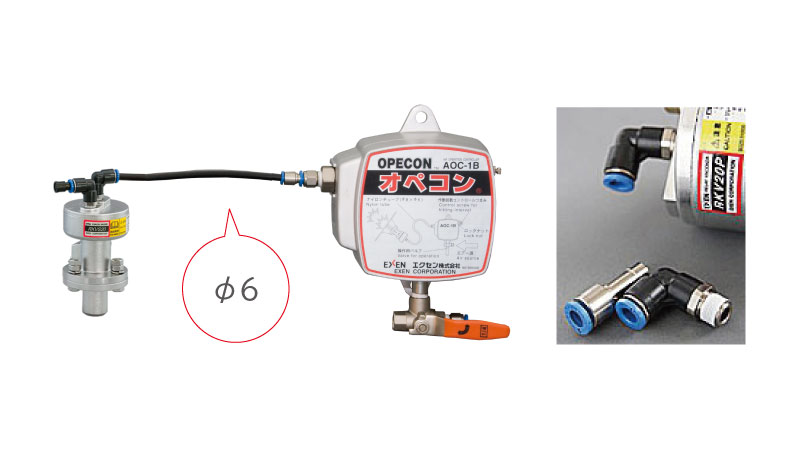

※AOC-1Bの手前（エアー供給側）に電磁弁（AG43-02-4-02G）を取り付けすることで自動制御が行えます。
※Ｎ２チューブサイズ RKVS20：Φ6XΦ4／RKVS30・40・60：Φ8XΦ6
※RKVS15型はリレー配管出来ません。
リレーノッカーの作動原理

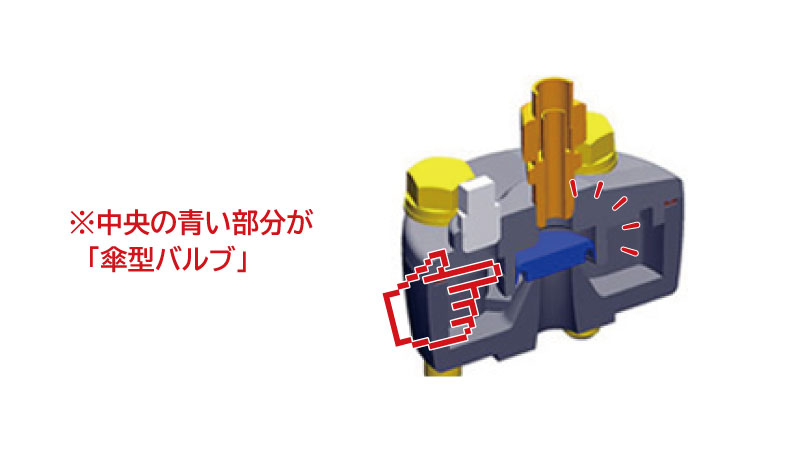

1.ノッカー内に流入した圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げて蓄圧室に蓄えられます。
2.三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3.傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げ、ベース面をたたきます。その衝撃力が粉粒体の付着や詰まりを解消します。
小型軽量で用途が広がる

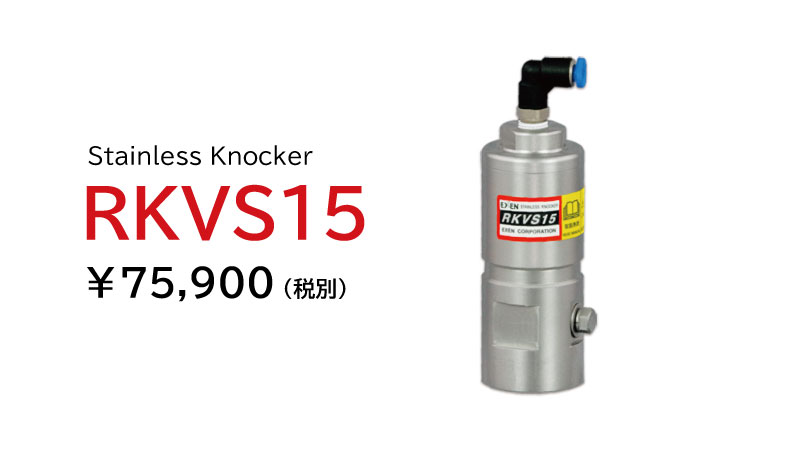

ステンレスノッカーRKVS15型は、外径34mm、前高110mm、重量430gと非常に小型で、今まで取り付け出来なかった小型の粉粒体容器やシュート部分などに取付可能です。
このため、設備の隅々まで閉塞防止に対応することが出来ます。
方向自在・着脱便利なプッシュワン継手を採用(RKVS20以下限定）
RKVS15型とRKVS20型の小型機には、簡単に着脱の出来る吸気方向自在のプッシュワン継手を採用しています。
ここに装着するチューブ類は従来機の外径8mmから、とり回しが容易な小径チューブを採用しました。
RKVS15型は外径4mm、RKVS20型は外径6mmです。
従来の8mm取り出し口径のコントローラでもRKVS15・RKVS20がそのままお使いいただけるキットをそれぞれ付属しています。
シンプルな構造と高耐久力
ステンレスノッカーシリーズは、高い設計基準の耐久性とシンプルな構造でほとんどメンテナンスフリーで使えるため、不要な予備部品の買い置きも必要ありません。
このエアー式のステンレスノッカーシリーズは長年の納入実績で、故障がほとんどなくメンテナンスが必要ないと、お客様から喜ばれています。
容器の条件に合わせて、取り付けが可能（RKVS15型）
ステンレスノッカーRKVS15型は、ボルト一本（M10）で取り付けが可能です。
そのため、容器にノッカー取り付けステーを設けて設置したり、取付容器へ溶接する必要はありません。
専用のステー金具で取り付けることもできます。
アイデア次第で、様々な取付方法が可能です。

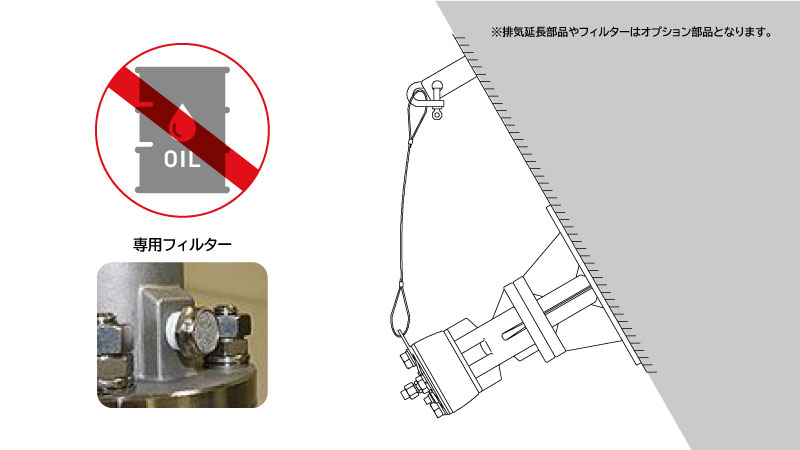

排気フィルター取り付けや、排気位置の延長が出来る
ステンレスノッカーはオイルフリーで使用出来るため、クリーンルームでも使用可能です。

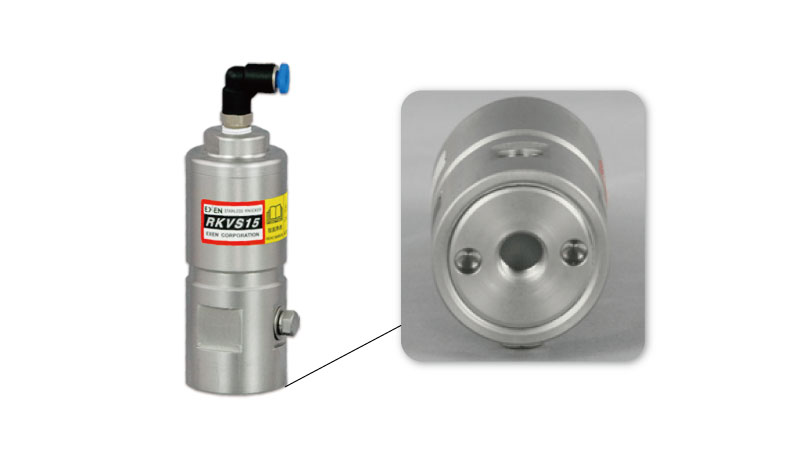

排気エアーが問題となる現場では、本体の排気穴にタップ加工をほどこしているため、延長チューブを通してクリーンルーム外へ排出させることも出来ます。
また、延長チューブを使えない場合は専用のフィルターも準備してあります。
これらの排気延長部品やフィルターはオプション部品となります。
型式一覧

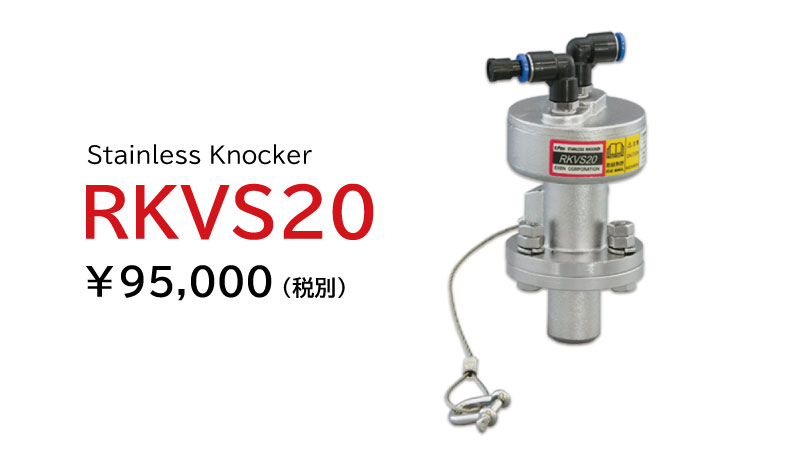

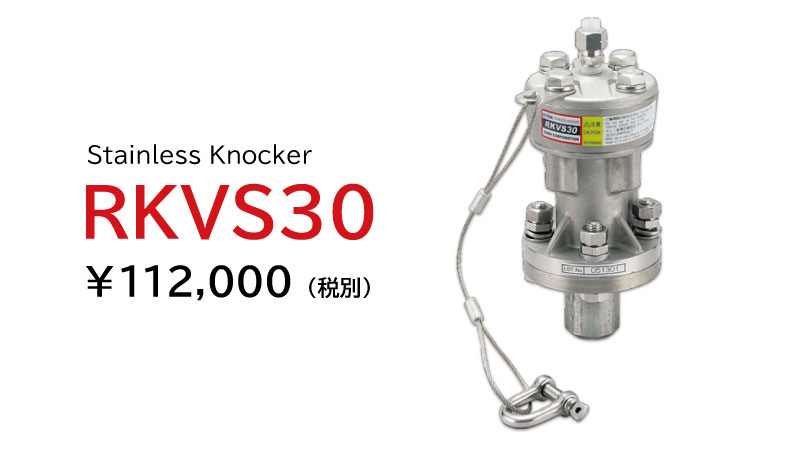

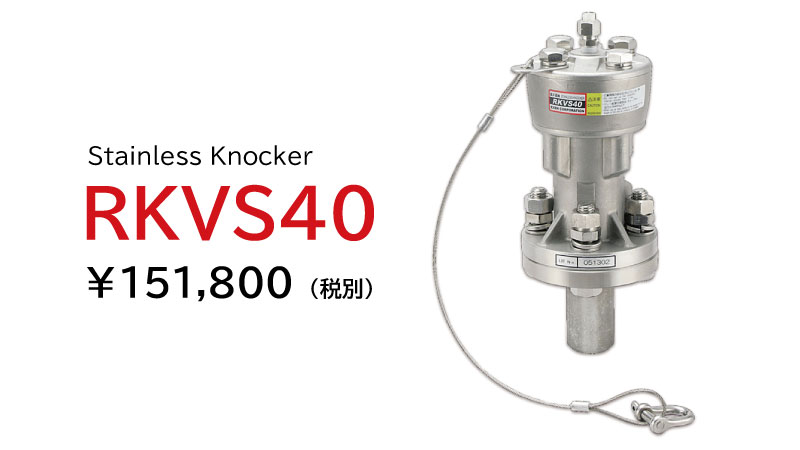

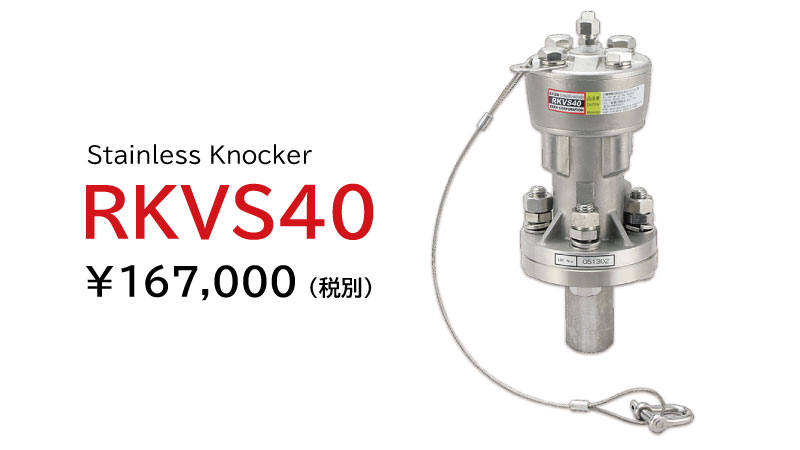

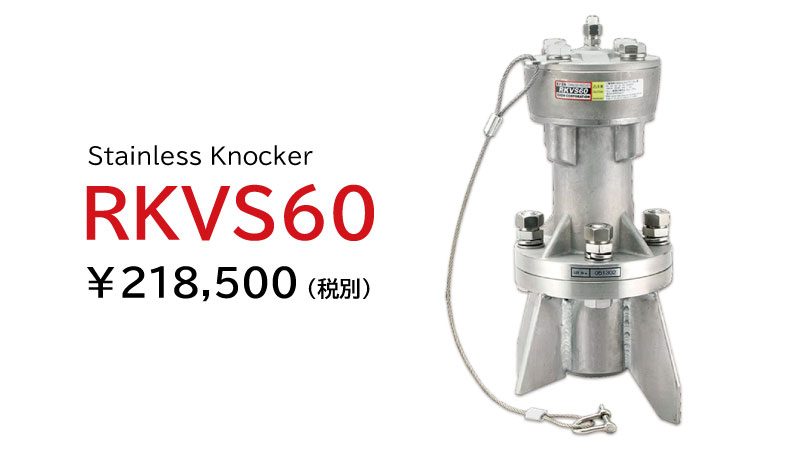

| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| RKVS15 | 001109000 | ¥75,900 | 資料ダウンロードサイト |
| RKVS20 | 001010000 | ¥86,300 | 資料ダウンロードサイト |
| RKVS30 | 000820000 | ¥101,200 | 資料ダウンロードサイト |
| RKVS40 | 000821000 | ¥151,800 | 資料ダウンロードサイト |
| RKVS60 | 000822000 | ¥218,500 | 資料ダウンロードサイト |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ステンレスノッカー 仕様表
| 型式 | 使用圧力 (MPa) | 打撃サイクル (回/min) | 空気消費量 (L/回(ANR)) | 打撃エネルギー (N･m) | 衝撃力 | 質量 (kg) | |
|---|---|---|---|---|---|---|---|
| (kg・m/s) | 相当する ハンマーポンド | ||||||
| RKVS15 | 0.3～0.7 | 1～60 | 0.03～0.06 | 2.7～5.9 | 0.3～0.5 | ミニハンマー | 0.43 |
| RKVS20 | 0.04～0.10 | 4.3～8.3 | 0.6～0.8 | 0.6以下 | 0.8 | ||
| RKVS30 | 0.05～0.13 | 5.5～13.1 | 1.2～1.8 | 1以下 | 1.6 | ||
| RKVS40 | 0.15～0.37 | 9.2～22.3 | 2.6～4.0 | 1～1.5 | 4.2 | ||
| RKVS50 | 0.33～0.77 | 20.6～49.0 | 6.9～10.6 | 1.5～3 | 10.4 | ||
- 質量にはベースも含む。（RKVS15はベース無し）
