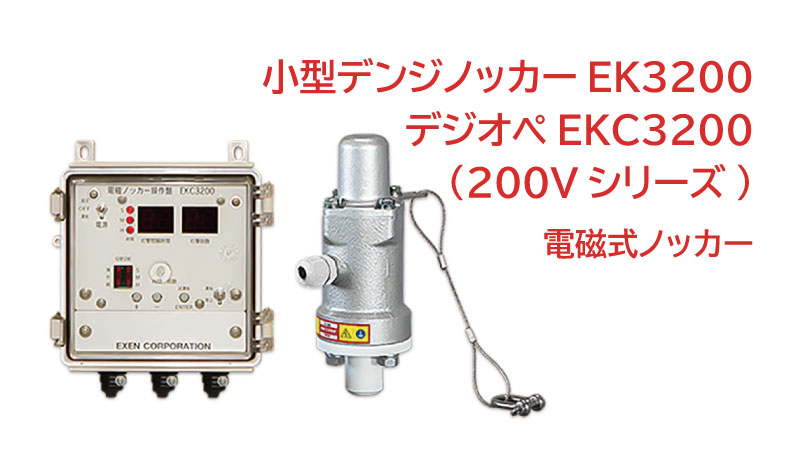

電磁式ノッカー小型デンジノッカーEK3200／デジオペEKC3200 （200Vシリーズ）

製品について

小型デンジノッカーは、ホッパー・タンクなどの各種粉粒体の詰まりなど閉塞トラブルを解消する電磁式の自動ハンマリング装置です。
エアー式とは異なり、排気のオイルミストがないため、化学・精密機械現場などクリーンな環境下での使用に適しています。
また、ドレン凍結の心配もなく使用することが出来ます。

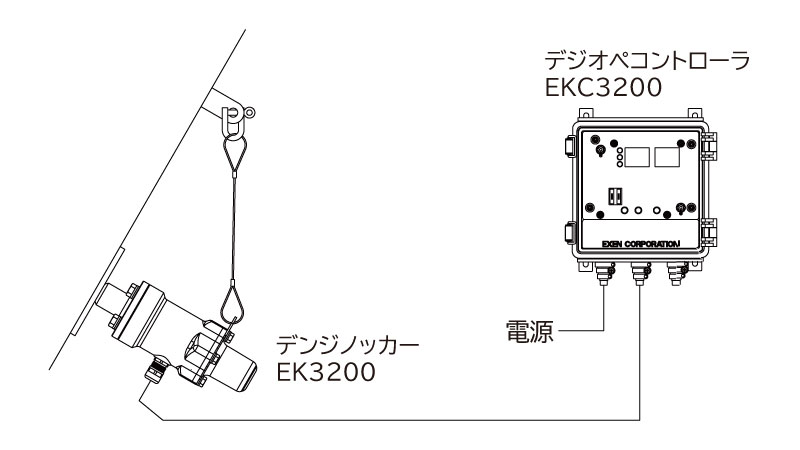

小型デンジノッカー／デジオペコントローラ（操作盤）は、三相200Ｖ電源のデジオペコントローラと小型デンジノッカーをあわせた多機能な閉塞防止システムです。
使用台数は1台のコントローラで2台の小型デンジノッカーが使用できます。

製品の強み

運転間隔を自由に選択

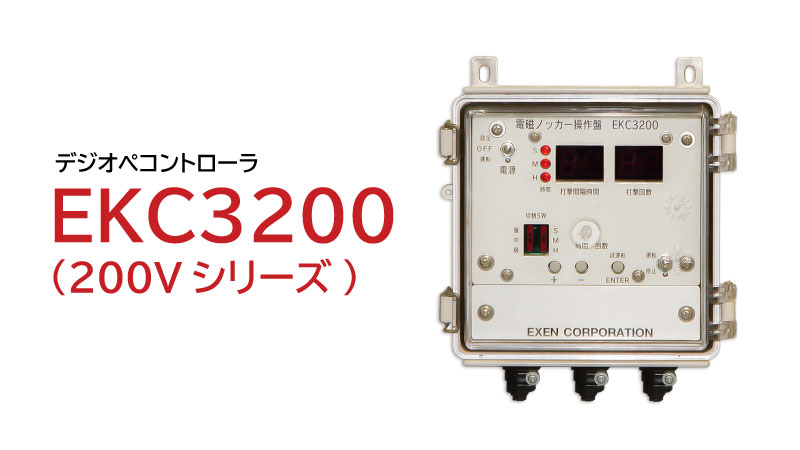

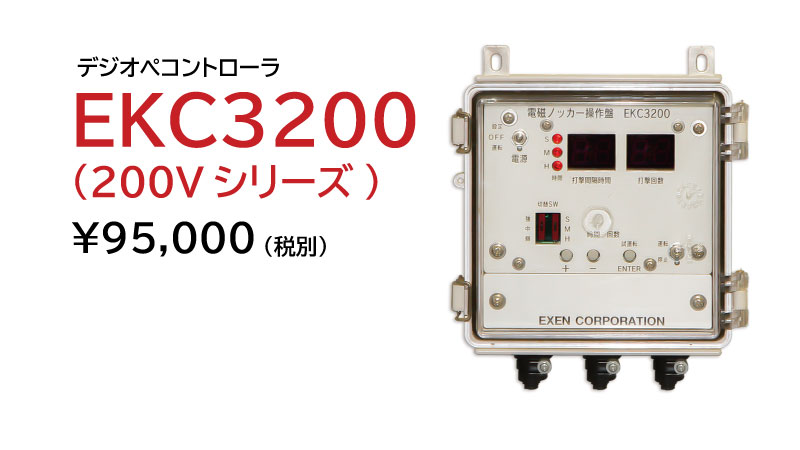

デジオペコントローラEKC3200は、デンジノッカーEK3200専用の操作コントローラです。
デジオペコントローラは保護等級（IP65）防塵構造なので、ほこりの多い現場でも設置することが出来まが、屋外で使用される場合は水切り防水構造のボックスに入れてご使用ください。
運転間隔は最短１秒１回、最長60秒に１回で連続運転を行い、閉塞情況に合わせて運転間隔を自由に選択することが出来ます。
電気制御なのでエアー機器と異なり、寒冷地の温度変化の影響を受け難く安定した運転を維持できます。

打撃力は調整可

小型デンジノッカーは、適正な衝撃力を得るために内容物の状況に合わせて、３段階（強・中・弱）に打撃力の調整をすることが出来ます。
専用のデジオペコントローラの操作面で打撃力の選択が出来ます。

デンジノッカーはクリーン環境下に最適

小型デンジノッカーはエアー供給設備を必要としない電気制御のノッカーなので、オイルミストの排出がなく使用環境をクリーンに保ちながら閉塞の解消が出来ます。
精密機械工場や化学工場などで取扱の商品に悪影響を及ぼすほこりやオイルミストを嫌う現場での最適な自動ハンマリング装置です。

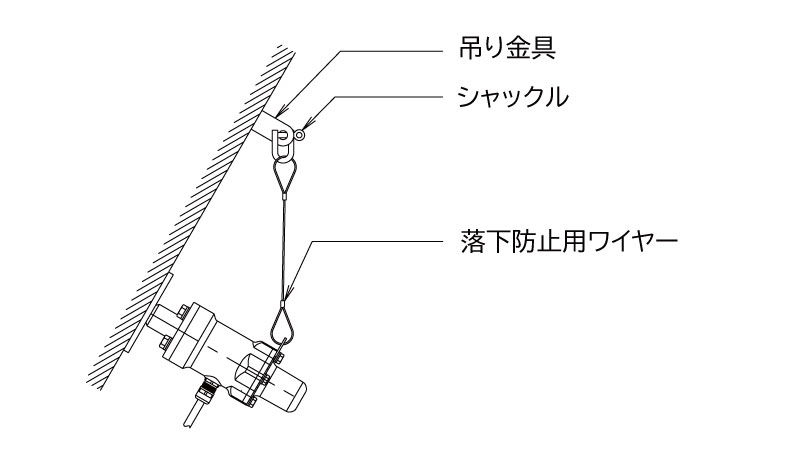

落下防止ワイヤーを標準装備

取付ボルトの外れや溶接部破断の際に、小型デンジノッカーの脱落を防止する目的で、落下防止ワイヤーを標準装備して安全を確保しています。
（万が一に備えて必ず安全ワイヤーを取り付け下さい。）

電磁コイルは高い耐久性

小型デンジノッカーは磁力の力で内部ピストンを引き寄せ打撃する構造です。
小型デンジノッカーの内部に使われている磁力巻線は長期間の耐久試験をクリアして衝撃力に強い構造になっているため高い耐久性を発揮します。

デジオペコントローラは打撃間隔が広範囲に設定できます

打撃間隔の秒・分・時間の設定は透明カバーを開け、指でのスイッチ切り替で、秒・分・時間のスイッチ位置にあわせて、1～99秒・1～99分・1～99時間と簡単に切替出来ます。

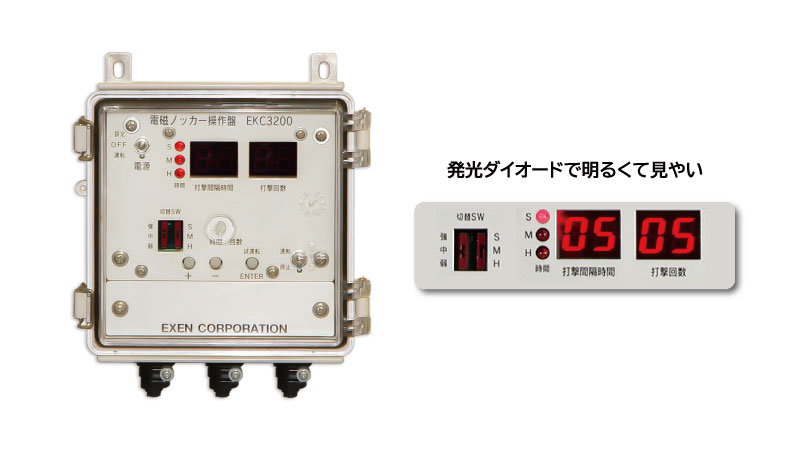

また、タイマー表示は発光ダイオードで明るくて見やすくなっているため、暗い現場でも簡単に設定時間を確認できます。

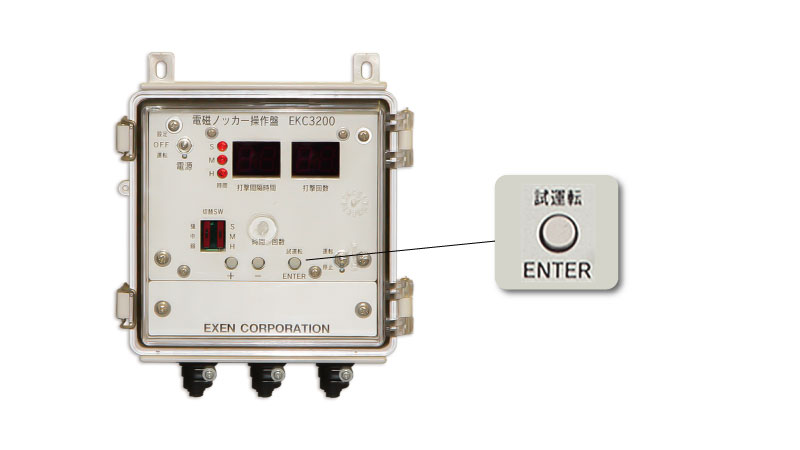

試運転が簡単に出来ます

タイマーの設定をする前に、取り付けた小型デンジノッカーが正確作動するかは、盤上の電源スイッチを設定側にしてＥＮＴＥＲキーを押すと試運転が簡単に出来ます。

作動回数の確認も便利

運転間隔時間の設定後、作動回数の設定も簡単です。
設定回数は1～99・無限まで設定可能です。
また、作動回数は開始から終了するまで残り回数も表示します。

小型デンジノッカーは屋外でも使用可能

小型デンジノッカーの保護等級はIP55相当（防塵、噴流保護形）の気密性を有しているので内部への異物の混入がほとんど無く、屋外でも安心して使用出来ます。
デジオペコントローラは屋外仕様では有りませんので、屋外で使用する場合は水切り防水仕様のボックスなどに入れて使用してください。

外部信号で運転が可能

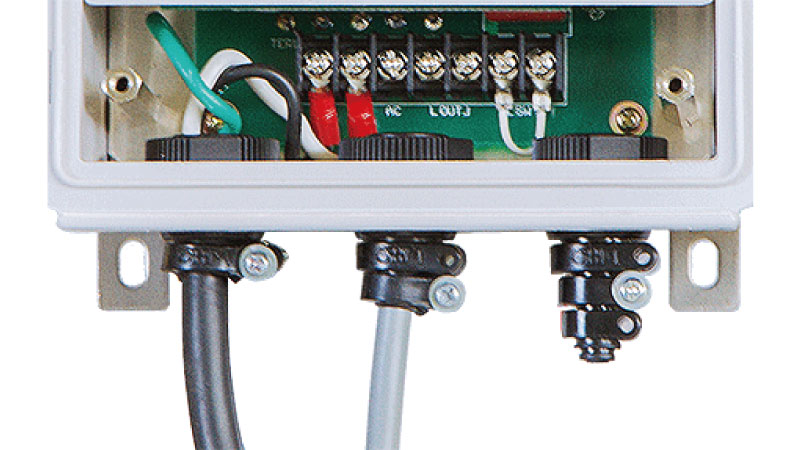

外部の設備機器から信号をもらって操作する場合は、操作盤内の端子台にある外部接点（無電圧接点）を使用し、ホッパーの開閉バルブの信号や、搬送ラインの信号を受けてノッカーの打撃を開始させることが出来るため、自動制御時の遠隔操作に便利です。

無限回数設定と外部信号の組み合わせが便利

タイマー設定で運転間隔時間の設定後、運転回数を無限にしておけば、外部信号をもらっている間は運転し続けるため、便利に使えます。

デンジノッカーシリーズは他にも各種そろえています。

デンジノッカーシリーズには小型デンジノッカー/デジオペコントローラ 100Vシリーズや大型の閉塞防止に対応できるEK5A／10A／20Aシリーズも販売しています。
コントローラは各シリーズ互換性が有りませんので注意ください。

型式一覧

型式	品目コード	販売価格(税抜き)	資料ダウンロード

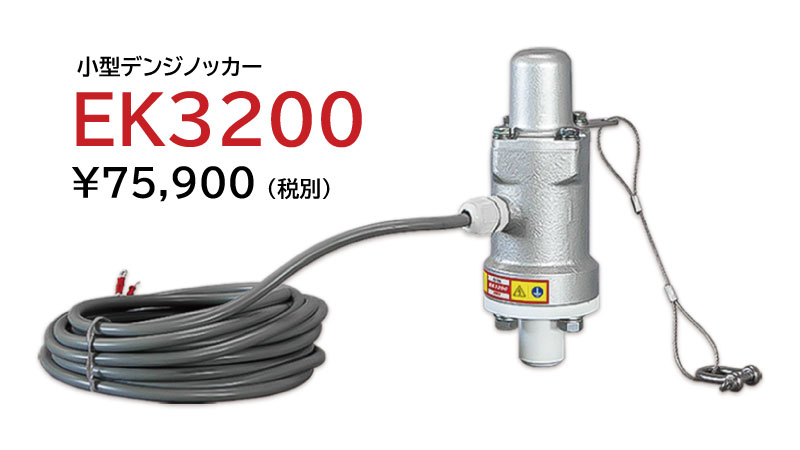

EK3200	001255000	¥75,900	資料ダウンロードサイト

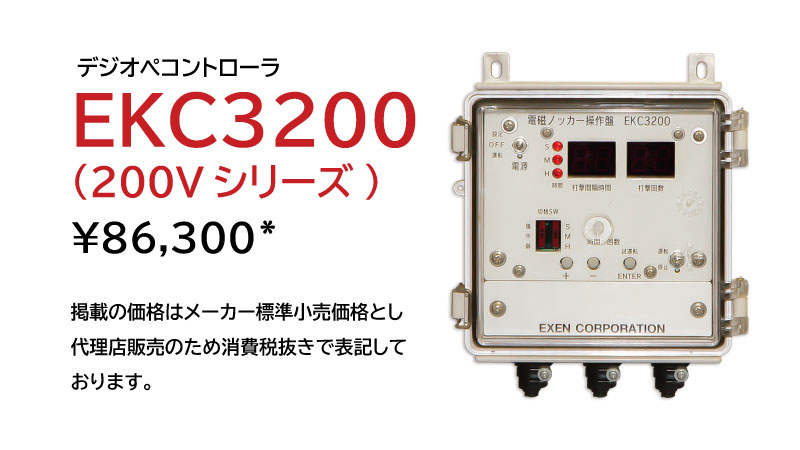

EKC3200	001257000	¥86,300	資料ダウンロードサイト

＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

小型デンジノッカーEK3200 （200Vシリーズ）仕様表

型式	一次側入力電流（AC V）	一次側入力平均電流（AC A）	打撃エネルギー（N・m）	衝撃力（kg・m/s）	相当するハンマー（ポンド）	本体質量（kg）	総質量（kg）
EK3200	200	1.0	5.3～8.3	0.6～0.8	0.6以下	2.1	2.5

※一次側入力とは、デジオペコントローラの入力を意味しています。
※本体質量には、ケーブル5mが含まれています。
※総質量には、ベース仕組品・ボルトセットも含まれています。
※コイルの温度が上昇するに従い、打撃能力が低下します。（最大約30%）打撃能力を最大で使用して頂くために、打撃間隔は2秒以上で使用する事をお勧めします。

デジオペEKC3200 （200Vシリーズ）仕様表

型式	構造	電源電圧	最大入力電流 (AC A)	打撃間隔		打撃回数	出力電圧	EK3200 最大使用可能数	質量 (kg)
EKC3200	屋内用	三相 AC200V 50/60Hz	5.0	S(秒)	1～99	1～99,無限	DC300V	2	0.9
				M(分)
				H(時)
