電磁式ノッカー デンジノッカー EKシリーズ
製品について
デンジノッカーは、ホッパータンクなどの粉粒体閉塞トラブルを解消する電磁式の自動ハンマリング 装置です。
エアーを使用しないため、寒冷地におけるエアー凍結の心配もなく使用可能です。
またオイルミストの排出がないので、食品・化学・精密機械などのクリーンな環境下での使用に 適しています。
製品の強み
角度に応じて、打撃力を最適化
デンジノッカーは、設置角度に応じて打撃力を調整できる設計となっています。上向き・下向き・横向き・斜めなど、さまざまな取付方向に対応しております。

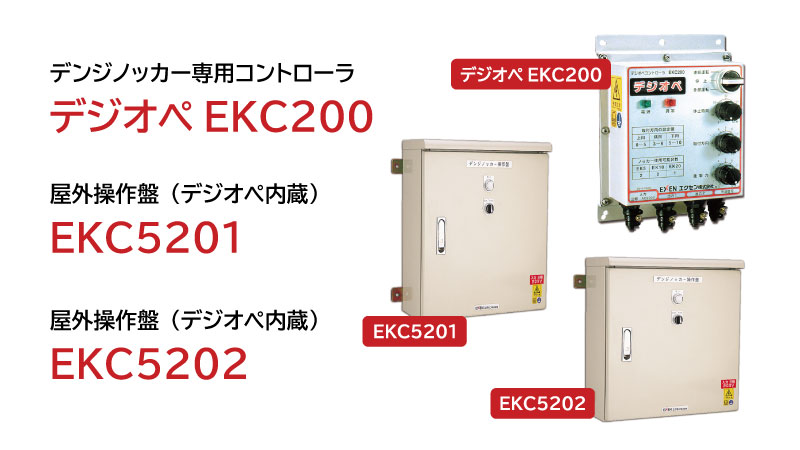

取付方向に応じて、デジオペコントローラの取付方向調整器と衝撃力調整器を操作することで、最適な衝撃力を簡単に設定できます。
これにより、設置状況に合わせた効率的な打撃が可能となり、詰まり解消に効果的です。（デジオペコントローラ EKC200 は別売りです。）
食品・化学工場に最適
オイルミストを排出せず、粉粒体の閉塞を解消しながら、使用環境をクリーンに保ちます。
そのため、製品に悪影響をおよぼすほこりやオイルミストを嫌う現場例えば、食品工場や化学工場などの衛生管理が求められる環境において、閉塞トラブルの解消に最適です。
屋内・屋外で使用可能
保護等級IP55 相当の防塵・防水構造を採用し、屋外でも安心してご使用いただけます。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が 72.5kV 以下の電気機器の外郭による保護等級の分類です。 電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。 IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

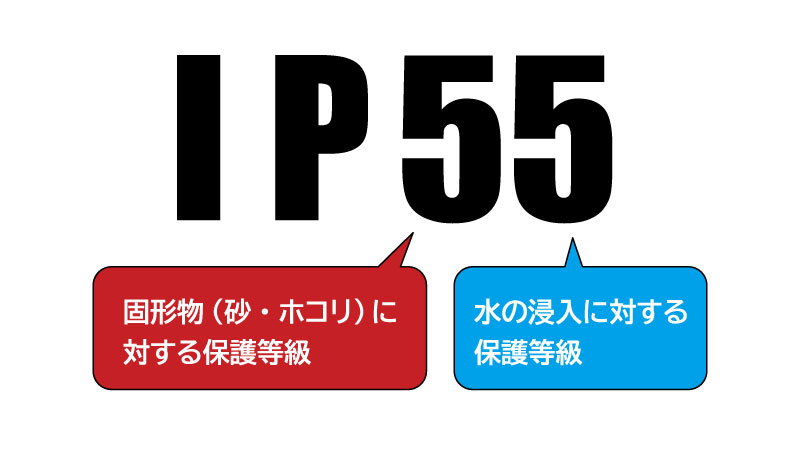

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。 第一特性「5」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵の侵入を完全に防止することはできないが、電気機器の所定の動作および安全性を阻害する量の防塵の侵入があってはならないことを意味します。 第二特性「5」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる噴流水によっても有害な影響を及ぼさないことを意味します。
運転間隔を自由に調整可能
デジオペコントローラによる連続運転では、現場の状況に応じてデンジノッカーの打撃間隔を自由に調整できます。
打撃回数は、1秒に1回から60秒に1回までの範囲で調整可能で、現場の状況に合わせた最適な運転が行えます。
複数台の力で、閉塞を一気に解消

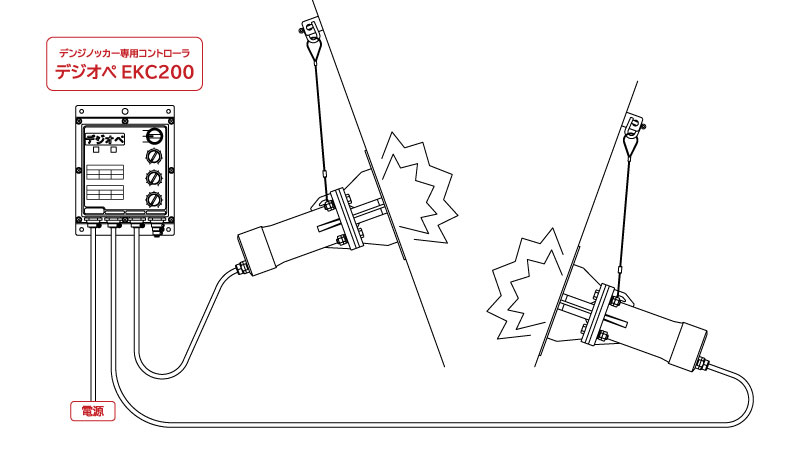

1台のデジオペコントローラ EKC200 で、同じサイズのデンジノッカー2台まで使用可能です。（EK20A/20SAは1台まで）
複数台を作動させることで閉塞箇所を効率的にカバーできます。

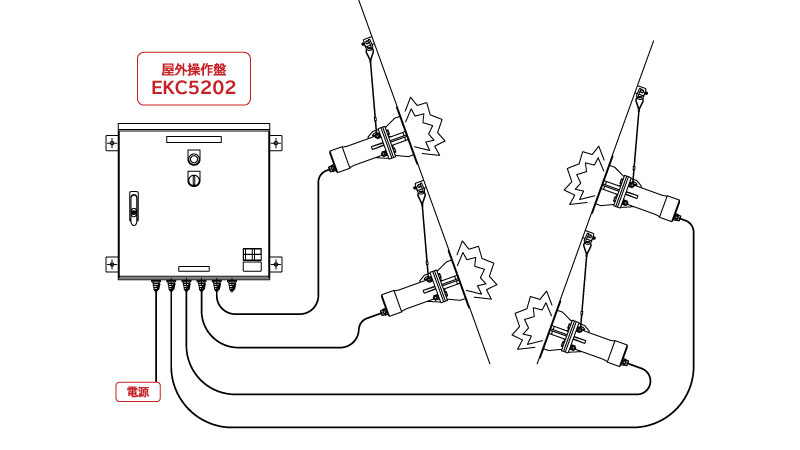

屋外用操作盤 EKC5202 の場合、屋外用操作盤を 1 台で、デンジノッカー4 台まで使用可能です。 （EK20A/20SAは2台まで）

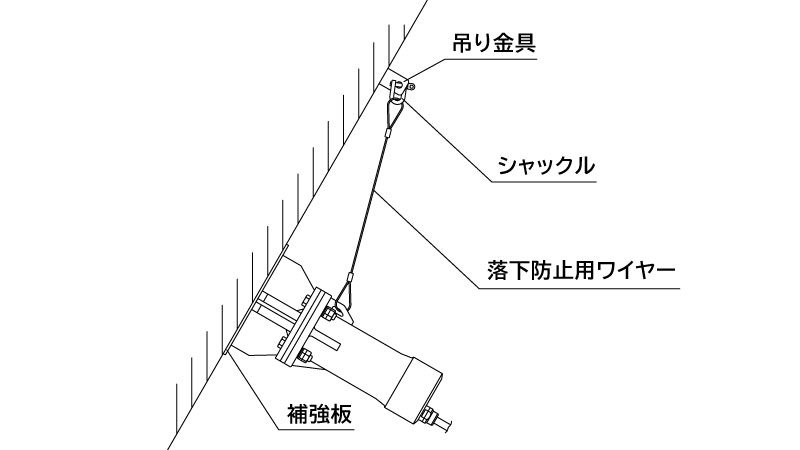

落下防止ワイヤー装備で安全性を向上
デンジノッカーには、落下防止ワイヤーが標準装備されています。
万一、取付ボルトが外れたり破損した場合でも、デンジノッカー本体の脱落を防ぎ、作業者や設備の安全を確保します。
※安全のため、設置時には必ず落下防止ワイヤーを取り付けてください。
※落下防止のため、付属の落下防止ワイヤーとシャックルで本体を吊り下げて固定します。なおシャックルのネジ部には必ず針金でネジの緩み防止をしてください。
※落下防止ワイヤーがピンと張った状態になるように吊り金具の位置を決めてください。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

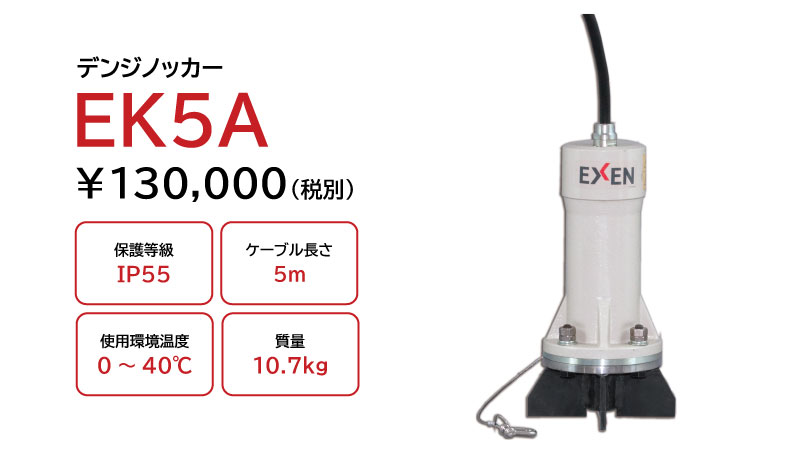

| EK5A | 000994000 (*1) | ¥130,000 | 資料ダウンロードサイト |
| EK10A | 000995000 | ¥171,400 | 資料ダウンロードサイト |

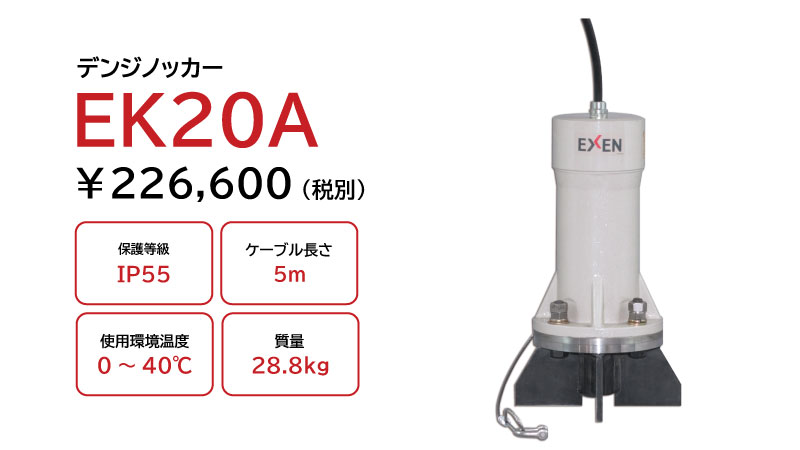

| EK20A | 000996000 | ¥226,600 | 資料ダウンロードサイト |

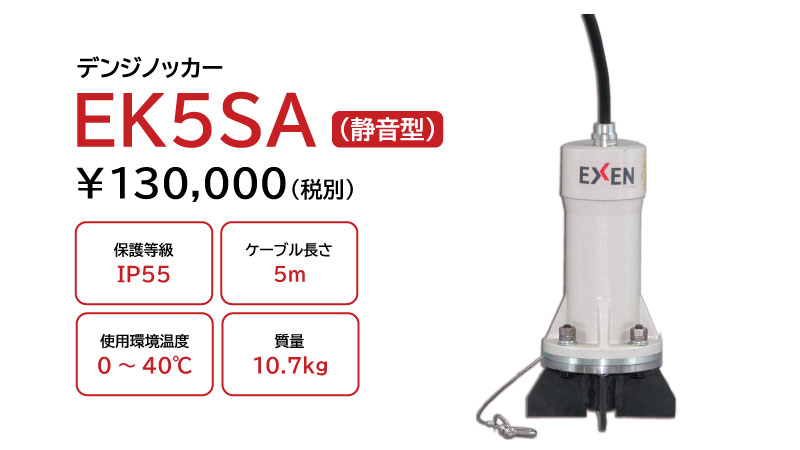

| EK5SA （静音型） | 000998000 (*1) | ¥130,000 | 資料ダウンロードサイト |

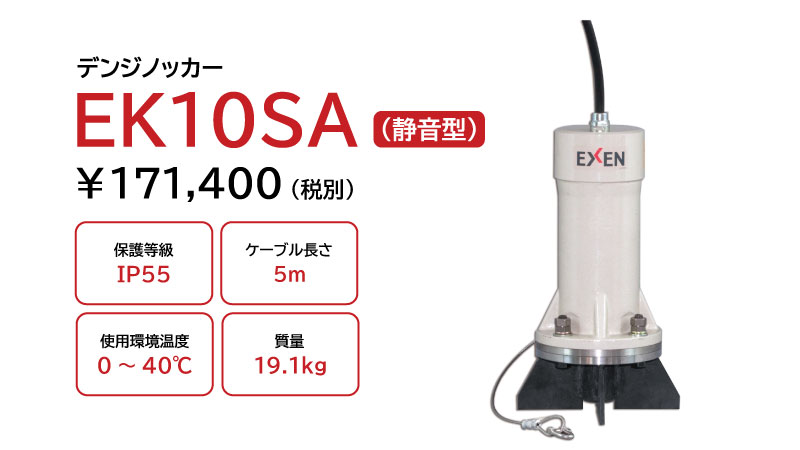

| EK10SA （静音型） | 000999000 (*1) | ¥171,400 | 資料ダウンロードサイト |
| EK20SA （静音型） | 001000000 (*1) | ¥226,600 | 資料ダウンロードサイト |
*1 この製品は受注生産品のため、納期については当社までお問合せください。
＊ 掲載の価格はメーカー標準小売価格であり、代理店販売のため消費税抜きで表記しております。
※ 資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
デンジノッカー EKシリーズ 仕様表
| 型式 | 使用電源 | 打撃間隔 (秒) | 電流値 AC 平均 (A) | 打撃エネルギー (N･m) | 衝撃力 (kg･m/s) | 相当するハンマー (ﾎﾟﾝﾄﾞ) | 本体質量 (kg) | 総質量 (kg) |
|---|---|---|---|---|---|---|---|---|
| EK5A | ﾃﾞｼﾞｵﾍﾟｺﾝﾄﾛｰﾗ /屋外操作盤 | 1～60 | 1.3 | 13.8 | 3.2 | 1.0 | 8.3 | 10.7 |
| EK5SA | 7.1 | 2.2 | 0.7 | |||||
| EK10A | 1.8 | 28.4 | 6.6 | 2.0 | 15.6 | 19.1 | ||
| EK10SA | 13.8 | 4.6 | 1.5 | |||||
| EK20A | 3.4 | 48.6 | 11.9 | 4.0 | 23.7 | 28.8 | ||
| EK20SA | 24.2 | 8.4 | 3.0 |
※ 本体質量にはケーブル5m（1kg）を含まれています。
※ 総質量にはベース仕組品およびボルトセットが含まれています。
※ 本製品のベース仕組品には補強リブがセットしてあります。
※ 毎秒1回の連続運転は、製品の寿命を考慮して1時間以内としてください。継続運転が必要な場合は、同等の冷却時間を設けてください。（例：30分運転30分休止）1時間以上の運転を行う場合は、運転間隔を2秒以上に設定してください。
※ コイルの温度が上昇すると、打撃能力が最大で約30%低下します。打擊能力を最大限に発揮するためには休止時間を2秒以上取るようにしてください。
