エアー式ノッカー リレーノッカー（ダイレクトタイプ）
製品について

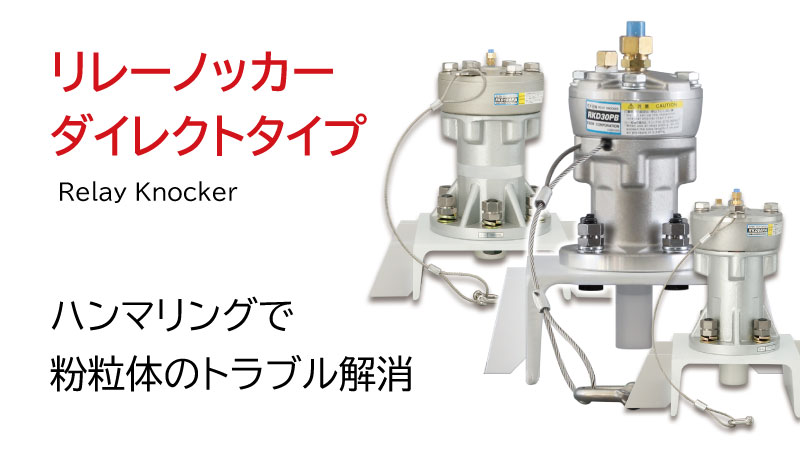

エアー式のリレーノッカーシリーズ（ダイレクトタイプ）は、圧縮空気の力でピストンがホッパー壁面などを直接勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。
また、エアー供給のみで使用出来る為、安全性と経済性に優れており、遠心力を与えると固着する性質を持つ粉粒体に対しても、支障なく安心してご使用いただけます。
ダイレクトタイプの場合、取り付けられた一定位置のノッカーベースを叩くタイプですが、移動して来るものを打撃したり、ノッカー自体を移動させて打撃させたり用途もアイデアひとつで広がります。
また、リレーノッカーシリーズのバイブタイプと同じようにも使えます。
製品の強み
リレーノッカーの作動原理

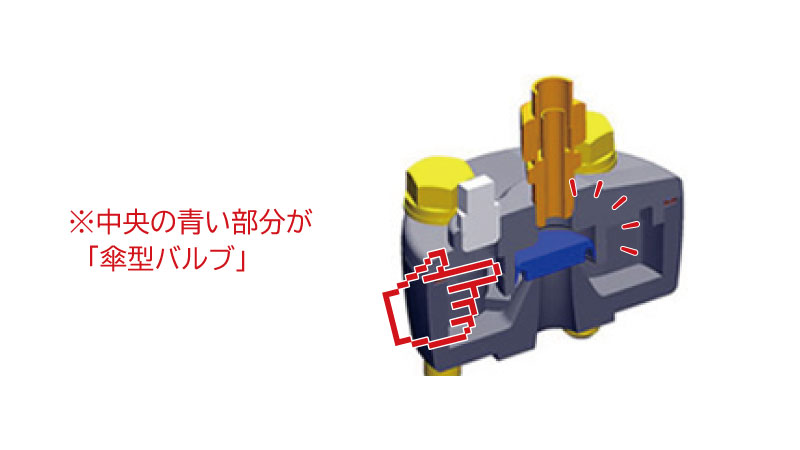

1. ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2. 三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3. 傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面を打撃します。
その衝撃力が粉粒体の付着や閉塞を解消します。
小型化と軽量化を実現

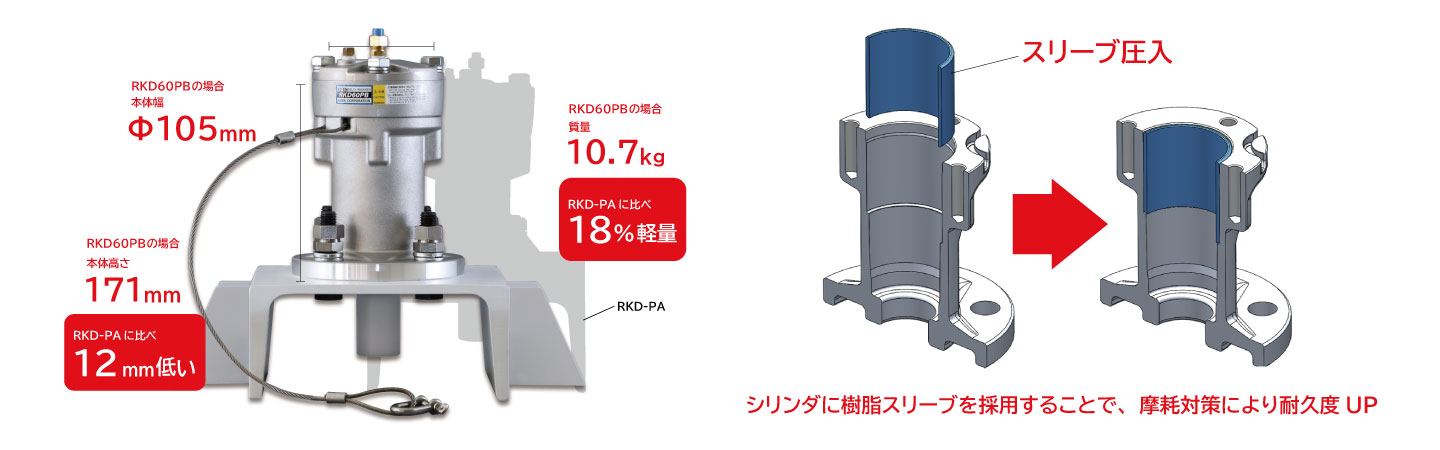

リレーノッカーRKD-PBタイプは、旧型ノッカーと同等の性能でタンク容量を維持しながら小型化を実現しました。
また、シリンダ部分はアルミダイカストを採用したことにより、軽量化を実現しました。
また摩耗対策としてシリンダに樹脂スリーブを採用したことで耐久度もアップしました。
供給空気圧の調整で打撃力の可変が可能
エアー式のリレーノッカーシリーズは、特殊な傘型バルブ機構により供給エアーの圧力を変更するだけで打撃力を可変出来ます。
閉塞防止の解消が出来ない場合はエアー圧力を上げて使用、強すぎる場合は逆にエアー圧力を下げて使用します。
また、音の軽減にも圧力の調整が有効です。 取付工事で機種選定の過剰能力や能力不足があった場合でも
打撃力の調整で解決出来ることもある為、打撃力可変の機構は現場でも、機種選定が安心と喜ばれています。
複数台同時使用のリレー配管が出来る

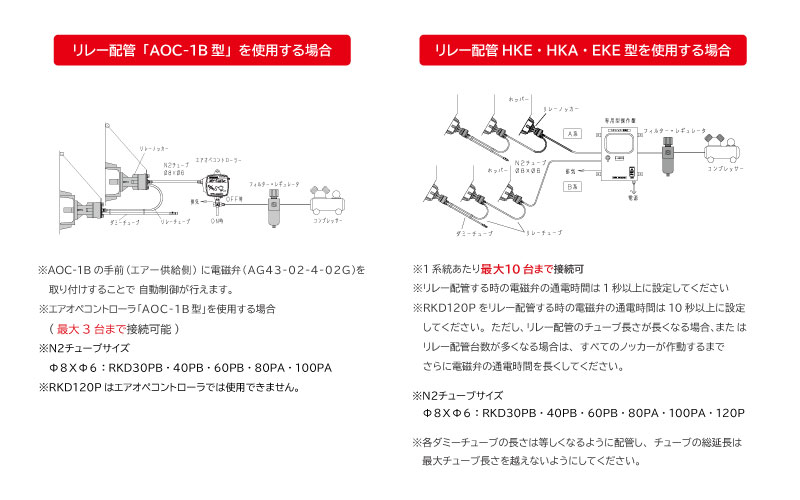

エアー式リレーノッカーは１台の操作盤で１台はもちろん、複数台を同時に運転出来るリレー配管機能を備えています。
１台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、
全体の設備において操作盤の台数が減らせる為に、リレー配管の採用で設備費用が安くなります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
オイルフリーで運転でき、環境に優しい

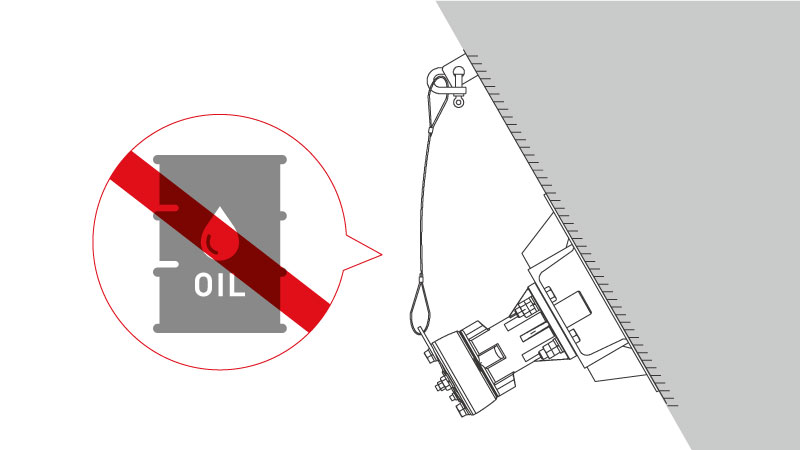

運転時に潤滑油を必要としません。オイルミストが出ない為、工場内の作業環境には最適です。
エアーの供給設備にルブリケータなどの設置も必要なく、経費削減とオイル供給のノーメンテナンスなど多くのメリットがあります。
シンプルな構造と高耐久力
リレーノッカーシリーズは100万回の打撃回数をクリアー（RKD120Pを除く）
高い設計基準の耐久性とシンプルな構造で殆どメンテナンスフリーで使えるため
不要な予備部品の買い置きも必要ありません。
このエアー式のノッカーシリーズは長年の納入実績で、故障がほとんどなく
メンテナンスが必要ないと喜ばれています。
閉塞部分を解消するには大型ノッカー
ノッカーRKD120Pの打撃力はRKD100PAの2倍相当の力を備えており、
ホッパーやサイロ、シュートなどの粉粒体の付着や閉塞を解消します。
バリエーション豊富なノッカー

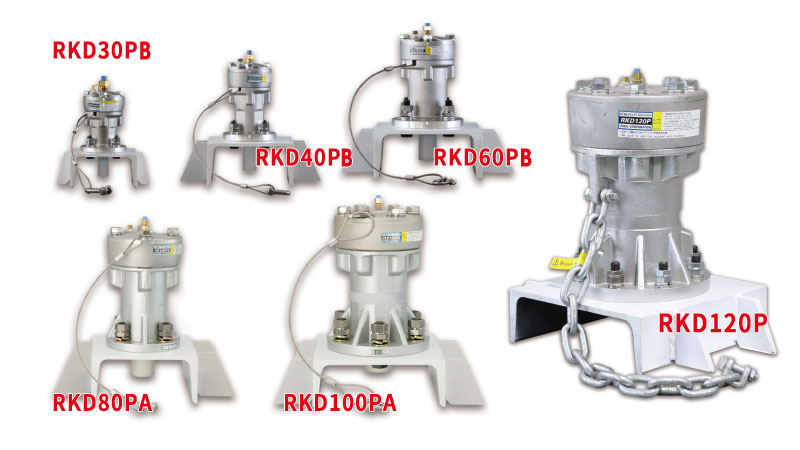

6種類からお客様のご用途に合わせてお選びいただけます。
ノッカー取付方法

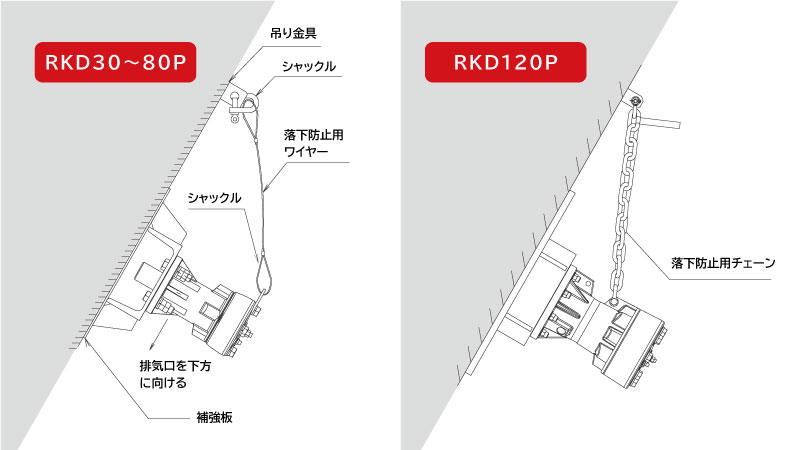

※落下防止のため、付属の落下防止ワイヤーとシャックルで本体を吊り下げて固定します。
なおシャックルのネジ部には必ず針金でネジの緩みを防止して下さい。
※落下防止ワイヤーがピンと張った状態になるように吊り金具の位置を決めて下さい。
※RKV120Pには落下防止チェーンが付属しています。付属の落下防止チェーンのシャックルを
本体の取付穴に通し、割ピンで抜け防止の対策を行ってください。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

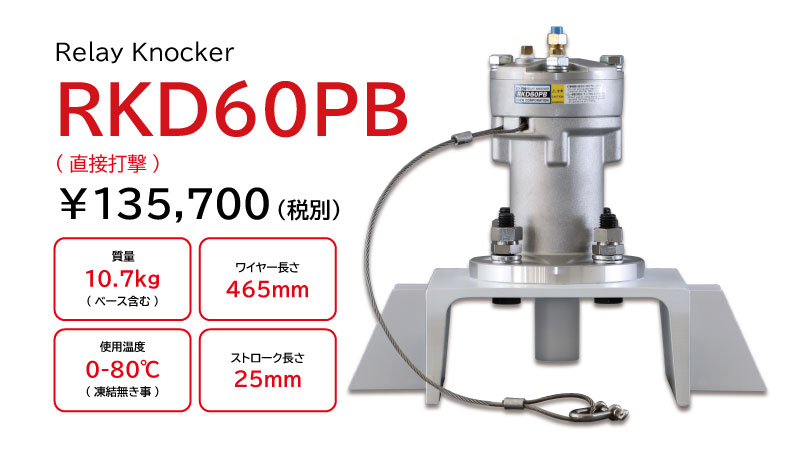

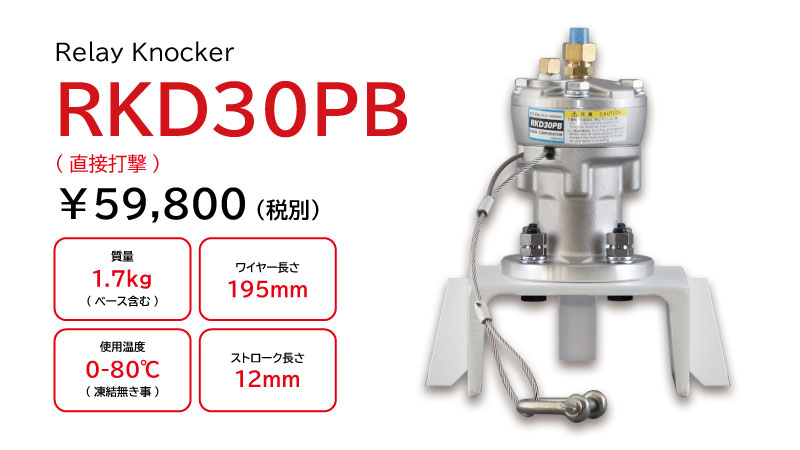

| RKD30PB | 001697000 | ¥59,800 | 資料ダウンロードサイト |

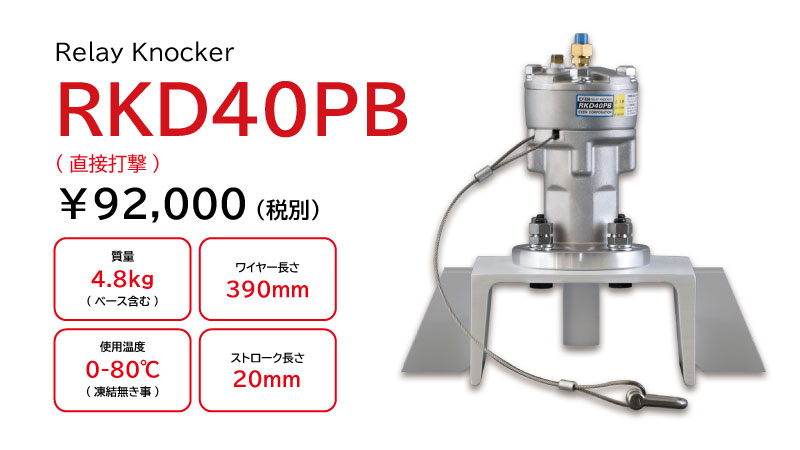

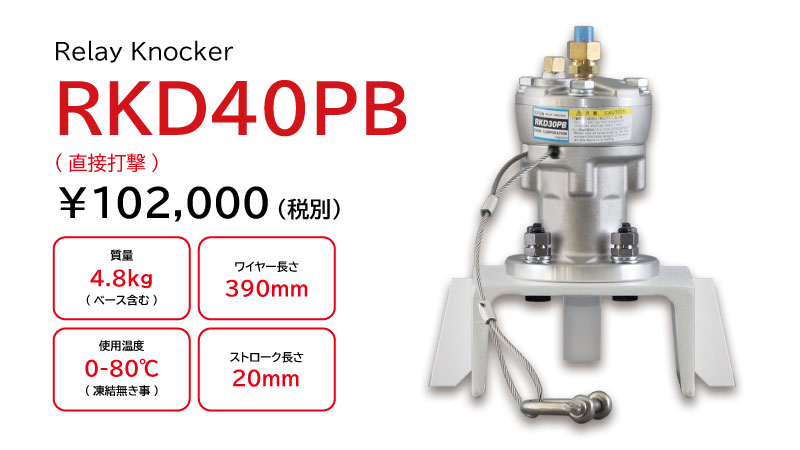

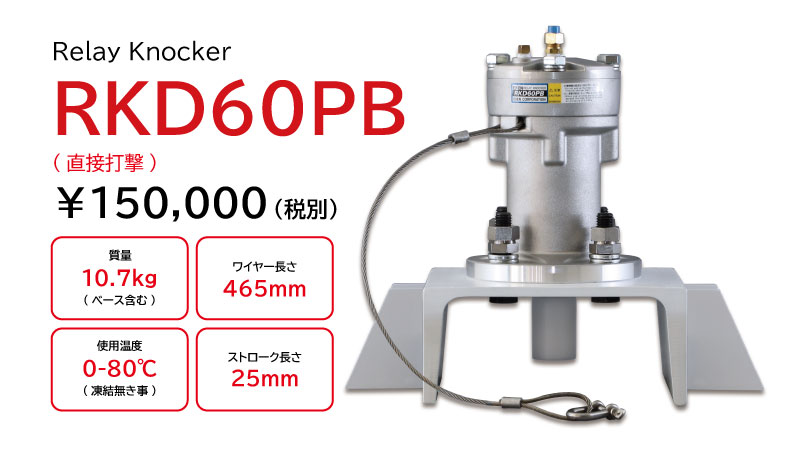

| RKD40PB | 001699000 | ¥92,000 | 資料ダウンロードサイト |
| RKD60PB | 001701000 | ¥135,700 | 資料ダウンロードサイト |

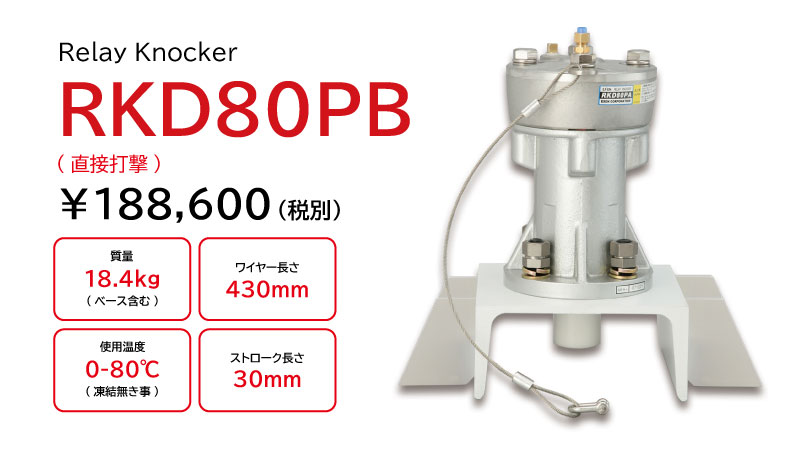

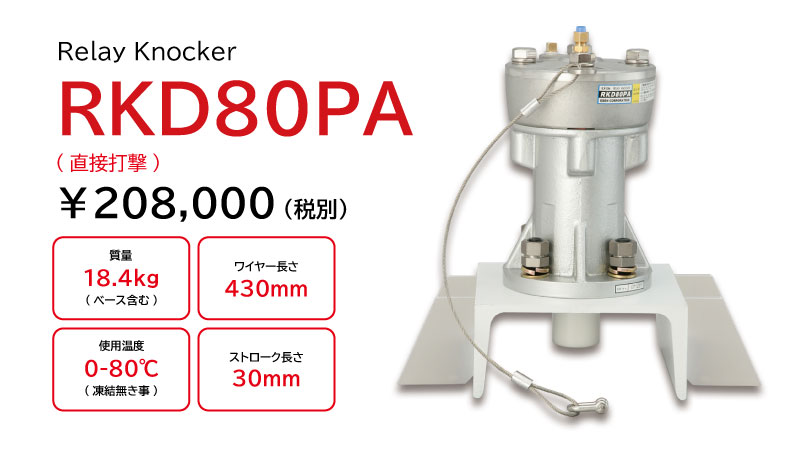

| RKD80PA | 000694000 | ¥188,600 | 資料ダウンロードサイト |

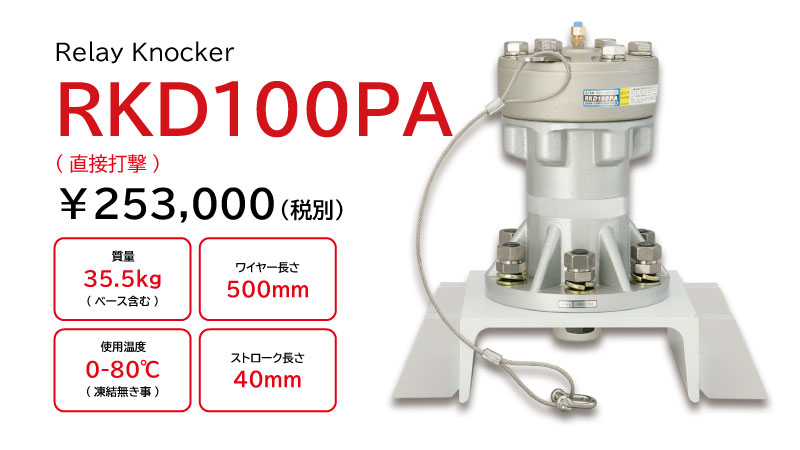

| RKD100PA | 000695000 | ¥253,000 | 資料ダウンロードサイト |

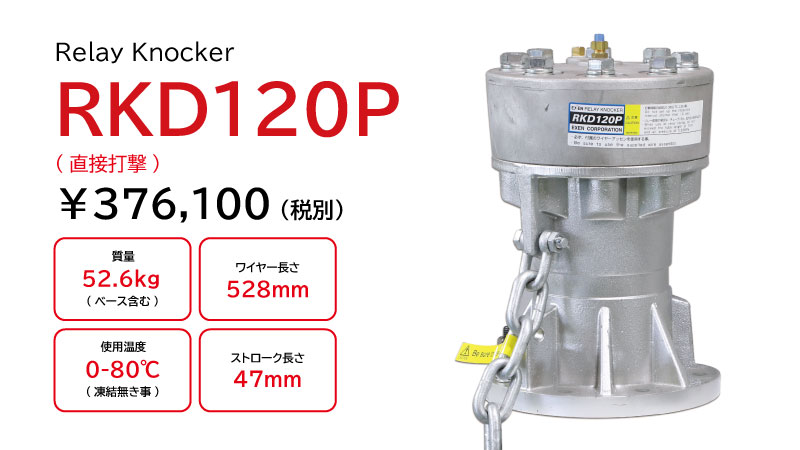

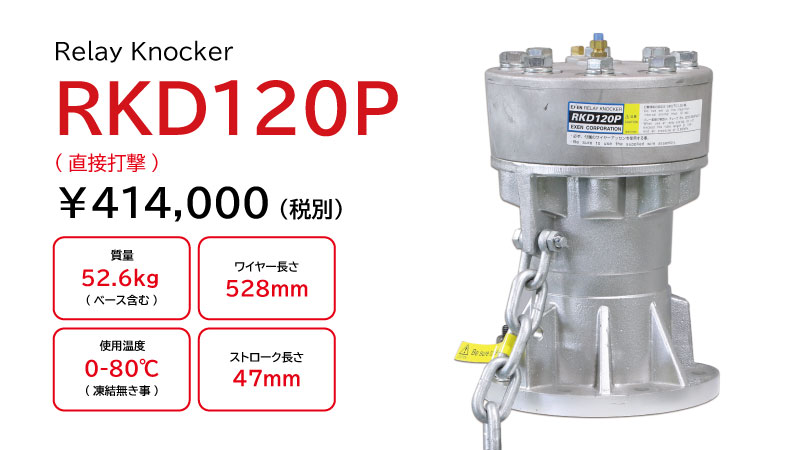

| RKD120P（ボルトセット付） | 001691000 | ￥376,100(*2) | 資料ダウンロードサイト |

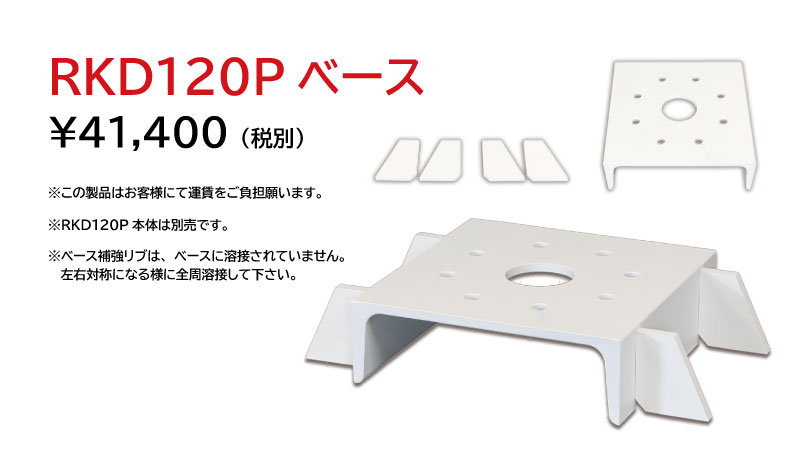

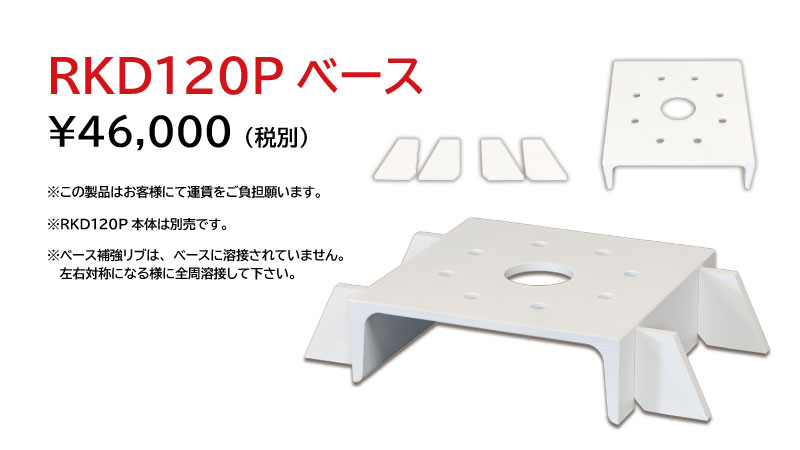

| RKD120P ベース | 001712000 | ￥41,400(*1)(*2) |
*1 この製品はお客様にて運賃をご負担願います。
*2 RKD120Pは本体とベース（ベース補強リブ）が別売品となります。
＊掲載の価格はメーカー標準小売価格であり、代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
リレーノッカー（ダイレクトタイプ） 仕様表（通常配管）

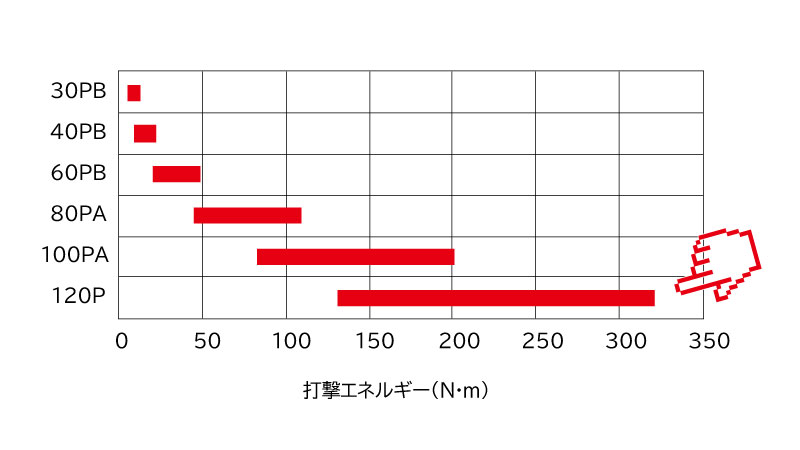

| 型式 | 使用圧力 （MPa） | 打撃サイクル （回/min） | 空気消費量 (L/回(ANR)) | 打撃エネルギー （N・m） | 衝撃力 | 質量 （kg） | |
|---|---|---|---|---|---|---|---|
| （kg・m/s） | 相当するハンマー （ポンド） | ||||||
| RKD30PB | 0.3～0.7 | 1～60 | 0.05～0.13 | 5.5～13.1 | 1.2～1.8 | 1 以下 | 1.7 |
| RKD40PB | 0.15～0.37 | 9.2～22.3 | 2.6～4.0 | 1 ～ 1.5 | 4.8 | ||
| RKD60PB | 0.33～0.77 | 20.6～49.0 | 6.9～10.6 | 1.5 ～ 3.0 | 10.7 | ||
| RKD80PA | 0.60～1.40 | 45.1～109 | 15.2～23.7 | 3 ～ 8 | 18.4 | ||
| RKD100PA | 0.98～2.28 | 82.4～201 | 30.0～46.9 | 6 ～ 15 | 35.5 | ||
| RKD120P | 1～6 | 3.32～6.64 | 131～321 | 52.0～84.0 | 100PAの 2倍相当 | 52.6 | |
※補強リブはRKD60PB以上の機種に、ワイヤー及びシャックルは全機種に標準装備されおります。
※質量にはベースも含む。
※RKD120Pには落下防止チェーンが装着されずに同梱されております。ご使用になる前に確実に取り付けて下さい。
※RKD120Pのベースにはベース補強リブが付属しております。現場で溶接して取り付けて下さい。
※RKD120Pは本体とベース（ベース補強リブ）が別売品となります。
