【設置取付方法】リレーノッカー

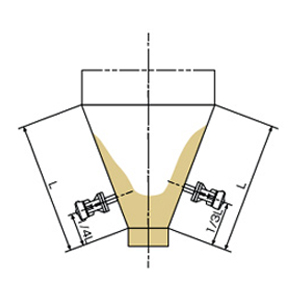

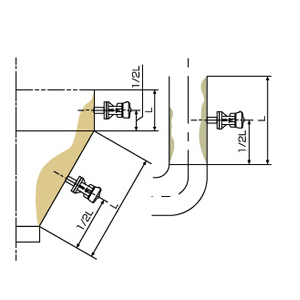

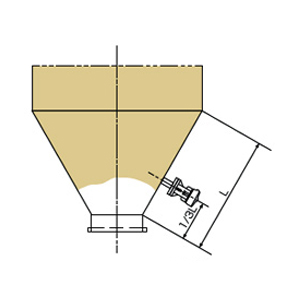

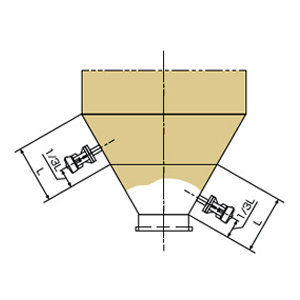

取付位置
本体の取付
ノッカー全機種
付属のボルト、スプリングワッシャ、ハードロックナットで本体を固定する場合は、
必ず規定の締付トルクを守ってください。
締付トルクが不足すると、作動時の衝撃でナットが緩む恐れがあります。
締付トルク（N・m）
| ナットサイズ | ※M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| 締付トルク | 上ナット | ※4.8 | 10.8 | 20.6 | 35.3 | 56.9 | 84.3 | 167 |
| 下ナット | ※4.8 | 7.6 | 14.4 | 24.7 | 39.8 | 59 | 117 | |
- M6の数値は、ダブルナット使用時の締付トルクです（RKV20Pに適用）。
- M8～M20の数値は、ハードロックナット使用時の締付トルクです（RKV20P以外に適用）。
落下防止のため、付属の落下防止用ワイヤーとシャックルで本体を吊り下げて固定してください。
また、シャックルのネジ部には、必ず針金などを使用してネジの緩み止めを施してください。

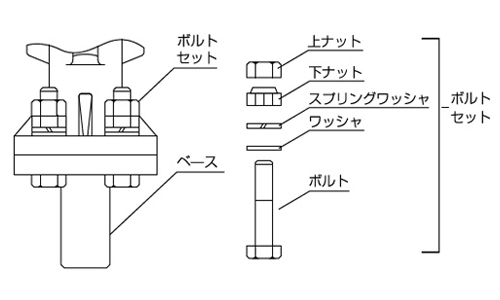

RKV型

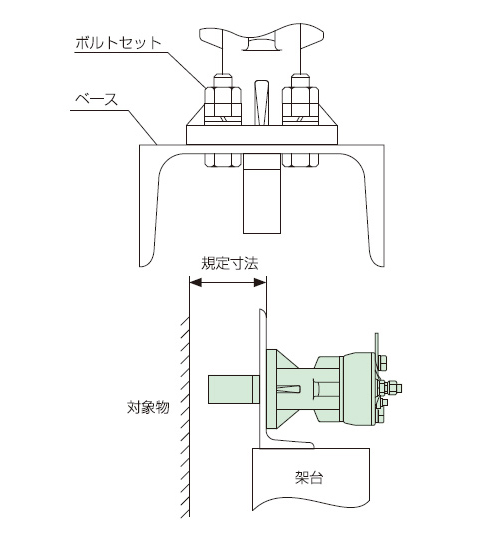

RKD型
付属のベース組品を使用しない場合は、対象物とベース取付部の寸法が 規定値となるように確実に取り付けてください。
| 型式 | 規定寸法（mm） |
|---|---|
| RKD30PB | 50±2 |
| RKD40PB | 75±2 |
| RKD60PB | 90±2 |
| RKD80PA | |
| RKD100PA | |
| RKD120P |
