【配管接続方法】リレーノッカー
配管方式の選択と注意事項
配管例を参考に、通常配管／リレー配管のいずれかを選択してください。
- 専用操作盤(HKE・HKA型)で１系統のみ使用する場合は、他系統口にプラグによる栓をしてください。
- 専用操作盤(HKE・HKA型)ではA系統・B系統の2系統にノッカーを接続できますが、蓄圧と打撃の動作が正反対に行われます。
１．通常配管の例

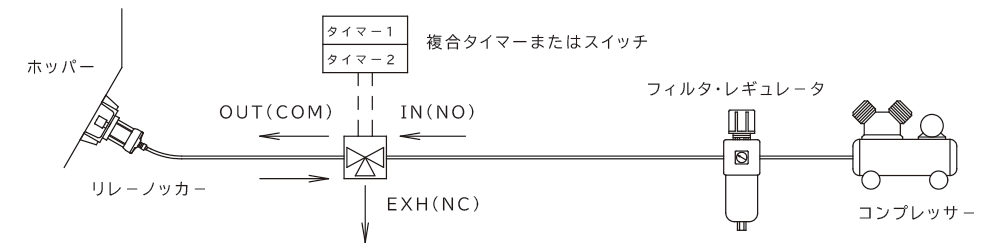

A 三方電磁弁「AG44」を使用する場合

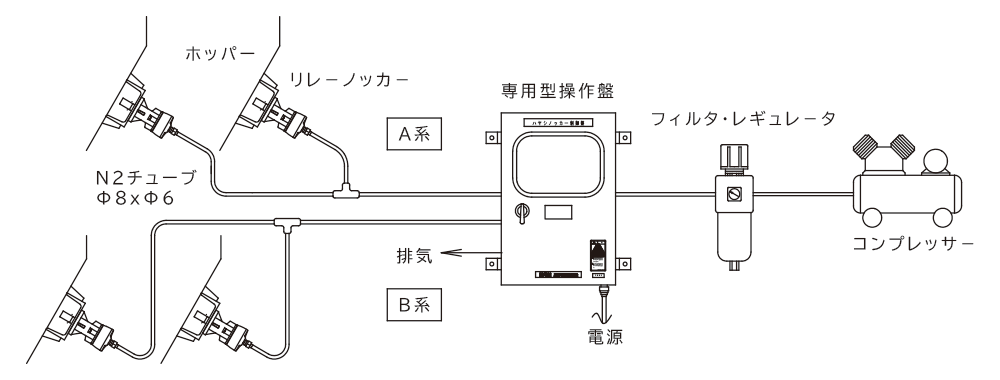

B 専用操作盤「HKE・HKA」を使用する場合
(A系統とB系統が交互に打撃されます)

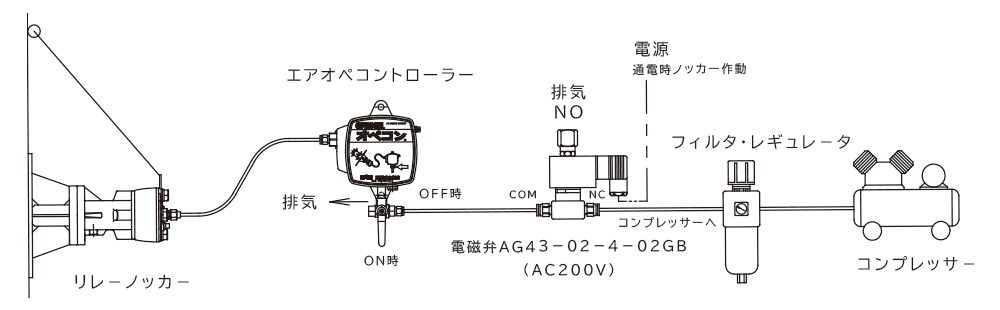

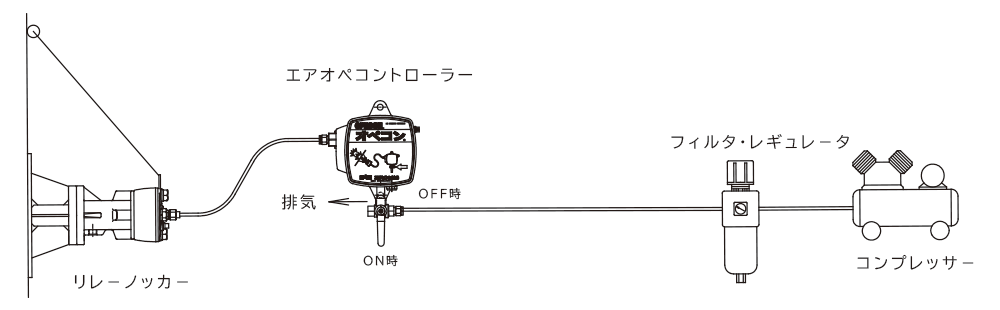

C エアオペコントローラ「AOC-1B型」を使用する場合
AOC-1Bの手前に電磁弁「AG43-02-4-02GB」を取り付けることで、自動制御が行えます。

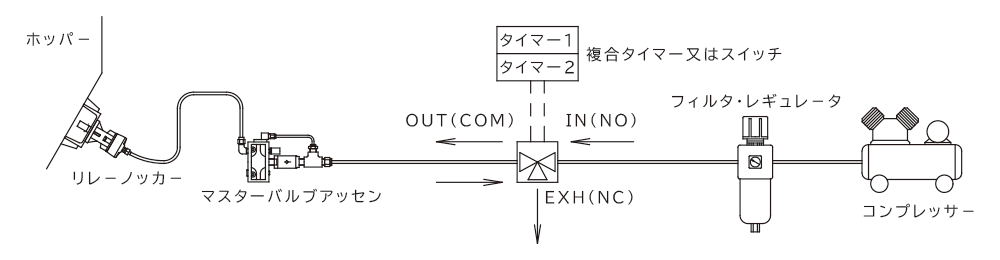

D 三方電磁弁「AG44」とマスターバルブ「MV-1」を使用する場合
マスターバルブ「MV-1」を利用する場合
- 操作盤または電磁弁からノッカーまでの延長チューブが長くなる時は、作動不良や打撃力低下を防止するためマスターバルブをご使用ください。
- マスターバルブを使用する際は、供給圧を0.4 MPa以上とし、配管距離をノッカーとマスターバルブ間を1 m以内、マスターバルブと操作盤・電磁弁間を50 m以内でご使用ください。
２．リレー配管の例
- リレー配管とは、複数のノッカーを直列接続する配管方式です。
具体的には、三方弁側のノッカーのエアタンクから次のノッカーの給排気口へリレーチューブを接続します。 - リレー配管の場合、操作方法（使用する制御機器）により最大接続台数が限定されます。（下記配管例 E / F / G を参照）

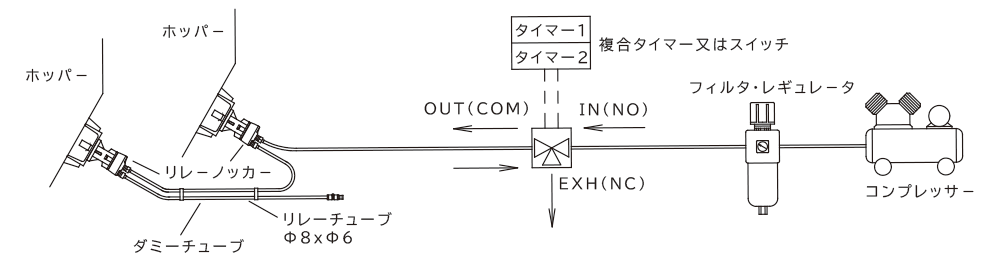

E 三方電磁弁「AG44」を使用する場合（最大5台まで接続可）

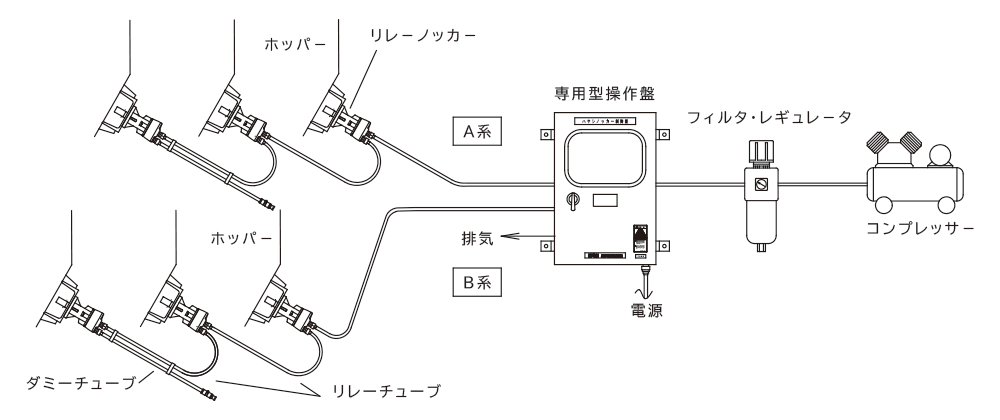

F 専用操作盤「HKE・HKA」を使用する場合（1系統あたり最大10台まで接続可）

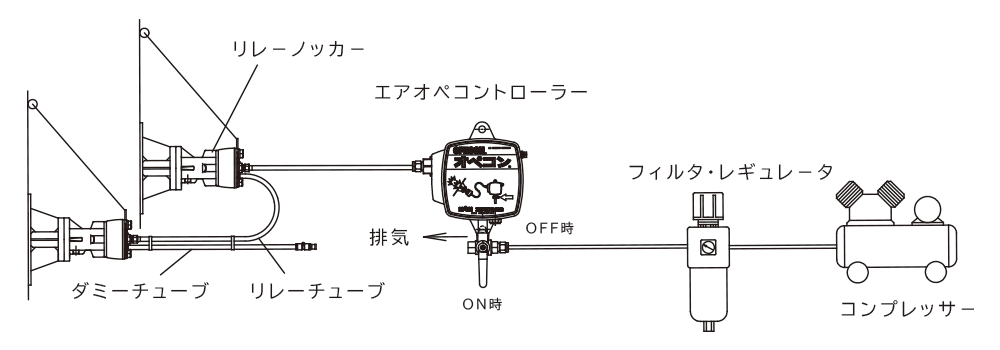

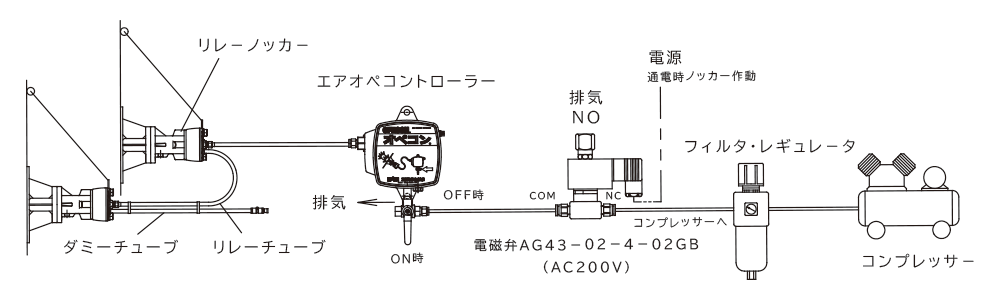

G エアオペコントローラ「AOC-1B型」を使用する場合（最大3台まで接続可）
AOC-1Bの手前に電磁弁「AG43-02-4-02GB」を取り付けることで、自動制御が行えます。
