MISSION
従来の高周波バイブレータ運用の課題点
業界の文化を変える。
高周波バイブレータは、分解組立が大変。
高周波バイブレータは、故障の修理費用をユーザーへ請求するのが難しい。
高周波バイブレータは、儲からない。
というこれまでの業界の常識を、私たちEXENは変えます。
THE RESOLUTION
高周波バイブレータは新次元へ
点検、修理、メンテナンス、どれをとっても簡単じゃない。
手間がかかるし時間もかかる、それが高周波バイブレータの常識でした。

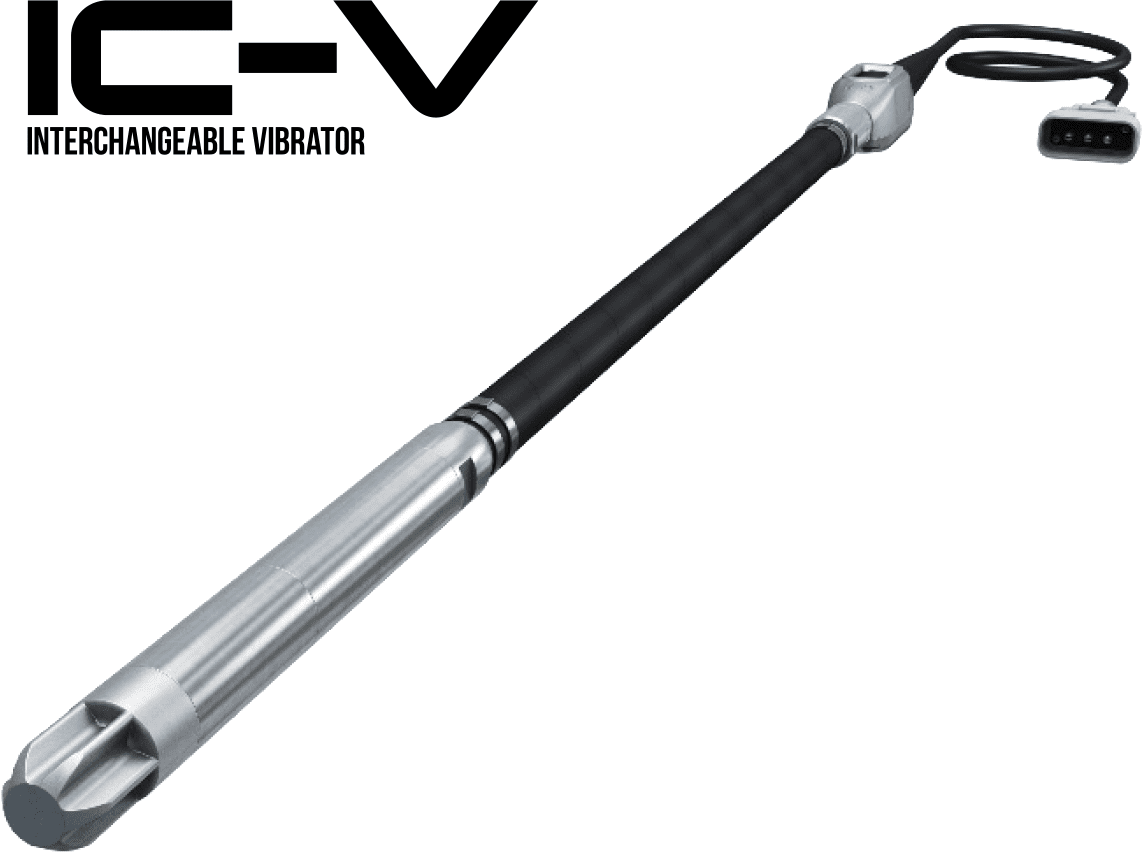

そんな従来モデルの課題をクリアしたのが、この新製品＜IC-V＞です。
解決のポイントは、ズバリ「分割」にありました。
アッセン部分で３つに分割する新機構により、点検は新次元の速さに。
修理には「交換」という新しい選択肢をもたらしました。
分割作業も極めて安全、特殊工具を用いる必要がありません。
高周波バイブレータは一体型から分割型へ。
常識が変わる瞬間は、もう目の前……。
FEATURES
主な特徴
レンタル返却時の点検を
新次元の速さへ。
大量に返却される高周波バイブレータは点検に時間がかかることから、返却時に故障診断から修理費用の請求というフローを組み立てることが困難でした。分割式になることで、点検時間を短縮し修理費用の請求が迅速にできるようになります。
分割式にすることで「点検・分解・交換」に
かかる時間を大幅に短縮しました。
作業時間を
に短縮
従来式
高周波バイブレータメンテナンス作業
作業時間
約100min
- 全体の動作確認
- プラグ部分の分解確認
- スイッチ部分の分解確認
- スイッチケース部からホースの取外し
- 振動体アッセンからホースの取外し
- モータアッセンの状態確認
- ベアリングの状態確認
- 組立
分割式
高周波バイブレータメンテナンス作業
作業時間
約15min
- 全体の動作確認
- 各パーツに分解
- 異常のあるパーツを交換
- 修理パーツを発送
修理から交換へ。
EXENが目指すのは、故障箇所は分解して交換というサイクルを標準化すること。高周波バイブレータのメンテナンスは修理から交換へシフト。点検から交換判断までの時間が短縮されるので、レンタル返却時にパーツ交換の費用の見積も出しやすくなります。
SDGs に貢献できる
ビジネスモデルを構築
焼損などはこれまで廃棄されることが多かったが、故障した振動体のみを交換することで、 ホース ASSY・スイッチ外部コードASSY はそのまま使用でき、SDGs に貢献できるビジネスモデルを構築できます。
従来式より
ランニングコストを大幅に低減
ホースASSY・スイッチ外部コードASSYが共用
（振動体40mm・50mm）
振動体ASSY
ホースASSY
スイッチ外部コードASSY
焼損による廃棄を軽減
故障した振動体のみを交換することで、 ホース ASSY・スイッチ外部コードASSY はそのまま使用できる。

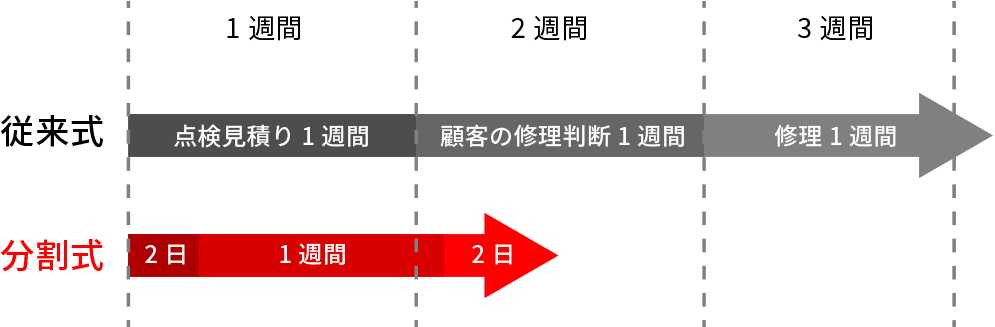

点検見積・修理（交換）時間短縮
従来の高周波バイブレータの点検見積・顧客の修理判断・修理にかかる時間はそれぞれ1週間の合計約3週間。分割式バイブレータの点検にかかる時間は、点検見積2日、顧客の修理判断は変わらず1週間として修理は交換のみで約2日で完了。
FAST
故障箇所の特定が速い！
EASY
故障部分の分解・交換が簡単！
SAFETY
分割作業が安全！
COST PERFORMANCE
輸送コスト削減、回転率が大幅アップ！
SPEC
IC-V製品
IC-Vシリーズ仕様
| 型式 | 出力（W） | 電圧（V） | 電流（A） | 周波数（Hz） | 振動数（Hz） | 全長（mm） | 振動部 （径×長mm） |
外部ホース （径×長mm） |
質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| ICV40VA | 250 | 48 | 5.5 | 200/240 | 200/240 | 6,650 | 43×396 | 36×6,000 | 14.0 |
| ICV40VF | 6,641 | 43×386 | 14.0 | ||||||
| ICV40VR | 6,659 | 43×405 | 14.1 | ||||||
| ICV50VA | 400 | 9.0 | 6,696 | 52×442 | 16.0 | ||||
| ICV50VF | 6,719 | 52×465 | 16.0 | ||||||
| ICV50VR | 6,724 | 52×470 | 16.1 |
各部名称

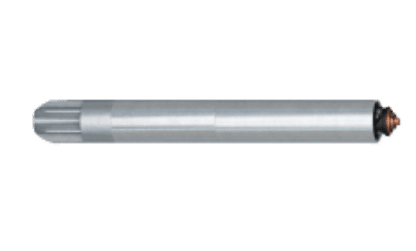

振動体ASSY

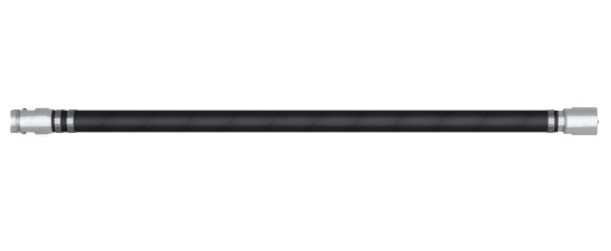

ホースASSY

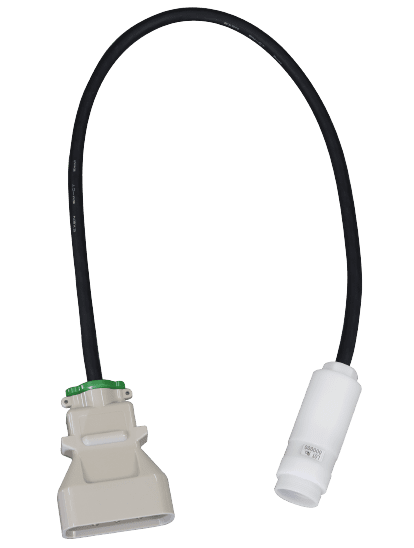

スイッチ外部コードASSY
分割式マルチバイブレータ
IC-VLHシリーズ
標準セット仕様

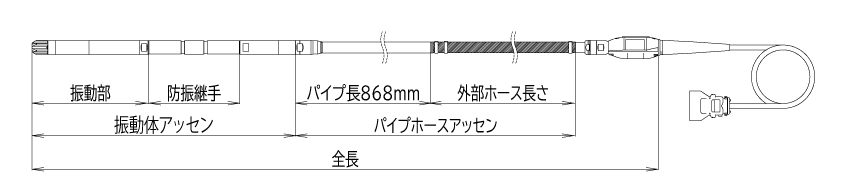

延長パイプ取付仕様
分割式だから持ち運びや輸送もコンパクトに
振動部とホースの間にパイプを装備することで、鉄筋に絡まることなく、 狭い隙間や傾斜がある型枠などに沿って狙った場所にピンポイントで挿入可能です。
また、延長パイプ（1ｍ）を追加接続することで、さらに延長が可能となりました。 分割式となったことで、従来困難であった持ち運びや輸送もスムーズです。
| 型式 | 出力（W） | 電圧（V） | 電流（A） | 周波数（Hz） | 振動数（Hz） | 全長（mm） | 振動部 （径×長mm） |
外部ホース （径×長mm） |
質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| ICV40VFLH | 250 | 48 | 5.5 | 200/240 | 200/240 | 5,936 | 43×360 | 33×4,000 | 16.1 |
| ICV50VFLH | 400 | 9.0 | 52×423 | 18.4 |
OPTION
検査キット
IC-V検査キット
簡易的にバイブレータの点検が出来る
検査キットをご用意しました。
短絡装置アッセン
導通検査アッセン
変換ケーブルアッセン
短絡装置アッセン
導通検査アッセン
変換ケーブルアッセン
