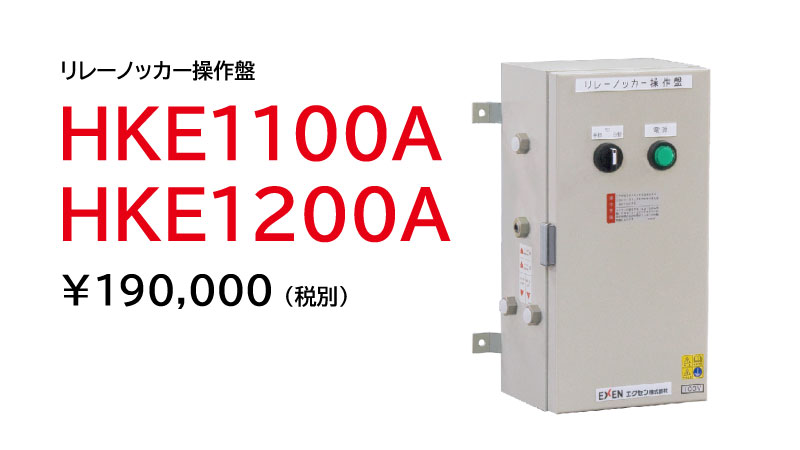

エアー式ノッカー リレーノッカー操作盤 HKE
製品について
HKEタイプは、リレーノッカーなどの運転間隔を制御し、電磁弁を装備しています。
A系統とB系統の2系統での運転が可能です。
入力電源は100V/200Vシリーズと、屋内仕様のHKE1000シリーズがあります。
通常配管では１台制御ですが、リレーノッカーをリレー配管する事でリレーノッカーを３台まで制御出来ます。
同一ホッパーに複数台のリレーノッカーを取り付けた場合など制御盤は１台でまかなえるため、経費の節減になります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
製品の強み
複数台数使用可能

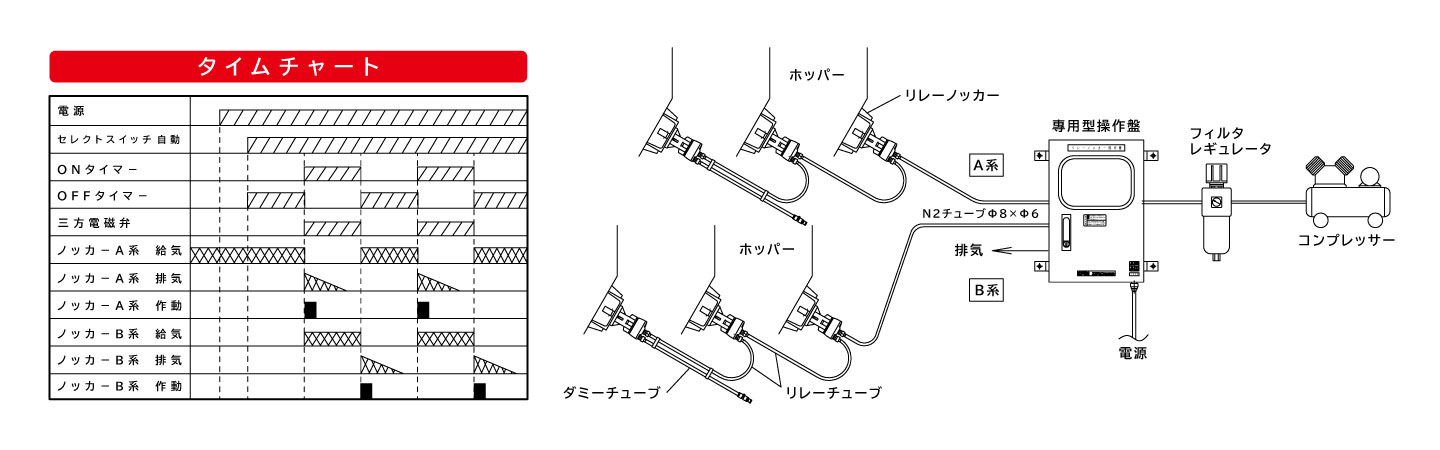

HKE型は、RKV/RKD/RKVSなどのノッカーを制御する操作盤です。
通常配管時のノッカー使用台数は以下の通りです。
RKVS15: 10台
RKV/RKVS20およびRKV/RKD/RKVS30: 8台
RKV/RKD/RKVS40およびRKV/RKD/RKVS60: 6台
RKV/RKD80およびRKV/RKD100: 4台
RKV/RKD120: 2台
これは1系統あたりの同時制御可能台数です。
また、リレー配管使用時においても、機種に関わらず1系統当たり10台まで使用可能です。
外部の設備機器からの信号をもらって運転が可能
操作盤内の端子台に設置された外部接点（無電圧接点）を使用することで、ホッパーの開閉バルブや搬送ラインの信号を受けてノッカーの打撃を開始できます。 自動制御時の遠隔操作にも便利です。

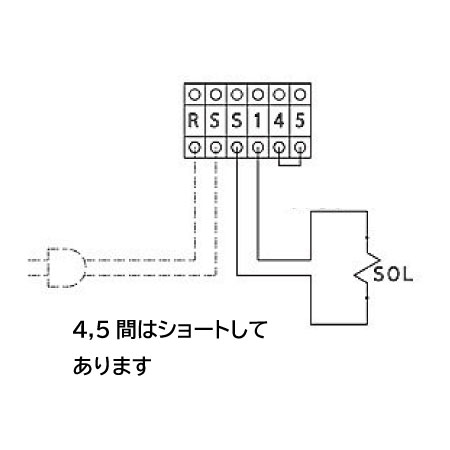

HKE 配線注意事項
「4,5」という端子台を使用することができます。
この端子台間にスイッチ（接点）を設けることで、HKE型を外部から制御できます。
型式一覧

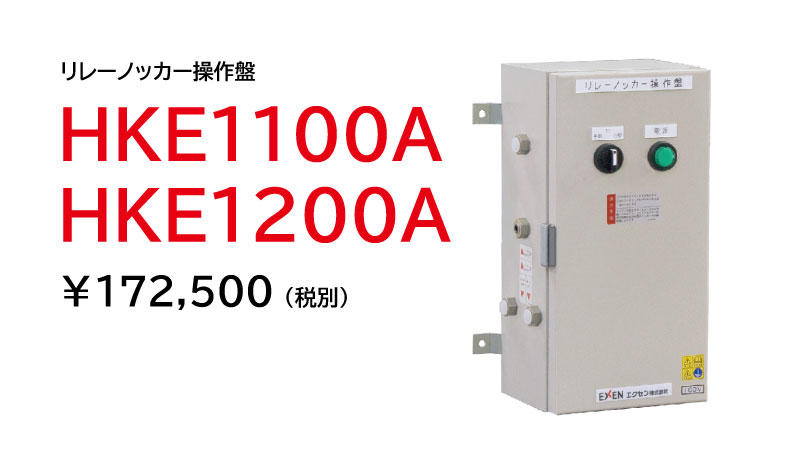

| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| HKE1100A | 001037000 | ¥172,500 | 資料ダウンロードサイト |
| HKE1200A | 001038000 | ¥172,500 | 資料ダウンロードサイト |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
リレーノッカー操作盤 HKE 仕様表
| 型式 | 構造 | 電源電圧 | 消費電力 | タイマー設定時間 | 使用圧力 （MPa） | ノッカー使用台数 | 概寸法 L×W×H （mm） | 取付寸法 | 質量 （kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | φｄ | |||||||||
| HKE1100A | 防塵構造 保護等級 IP4X | 単相AC 100V | 16W | ON/OFFタイマー 0.1秒～6時間 | 0.3 - 0.7 | RKVS15 10台 RKV/RKVS20 8台 RKV/RKD/RKVS30 8台 RKV/RKD/RKVS40 6台 RKV/RKD/RKVS60 6台 RKV/RKD80 4台 RKV/RKD100 4台 RKV/RKD120 2台 （1系統あたりの通常配管時） | 264×173×400 | 240 | 280 | 9 | 7.0 |
| HKE1200A | 単相AC 200V | ||||||||||
上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせください。
