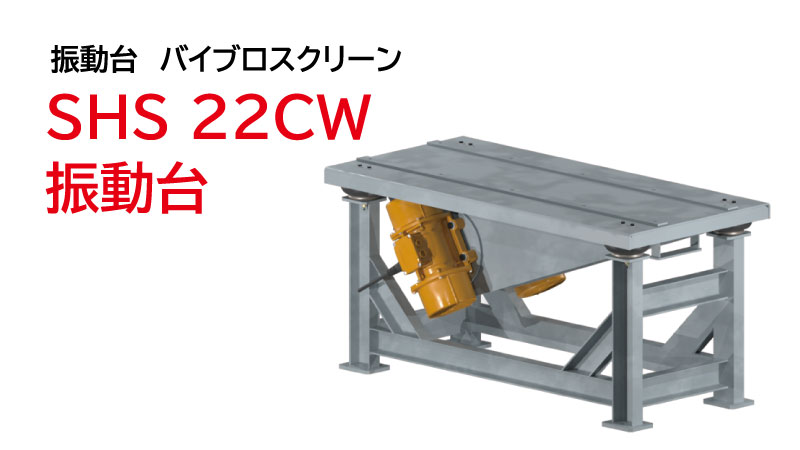

振動スクリーン 振動台式 バイブロスクリーン

製品について

＜振動台方式バイブロスクリーン＞は、トラフを準備することで粉体・粒体の分級・分離を素早く行う機械です。
従来の振動モータをトラフに直接取り付ける方式とは違い、振動台の上にトラフを載せることで、振動源と振動緩衝装置を一体化しているため、一台の振動台で用途やサイズに応じてトラフ（幅・長さ・深さ）を自由に交換できます※トラフの質量には制限があります。
トラフは一軸方向に振動することで、選別部材（ワーク）をサイズ別に効率的に分類します。
ふるいには金網やパンチングプレートなどの多孔の板材を使用することで、乾燥や洗浄水切り・冷却などの用途も可能です。
振動台は高さや角度を自由に調整できるので、作業環境や目的に応じて最適な位置に設置できます。
※トラフとは選別部材が輸送される舟状の構造をした部材です。

製品の強み

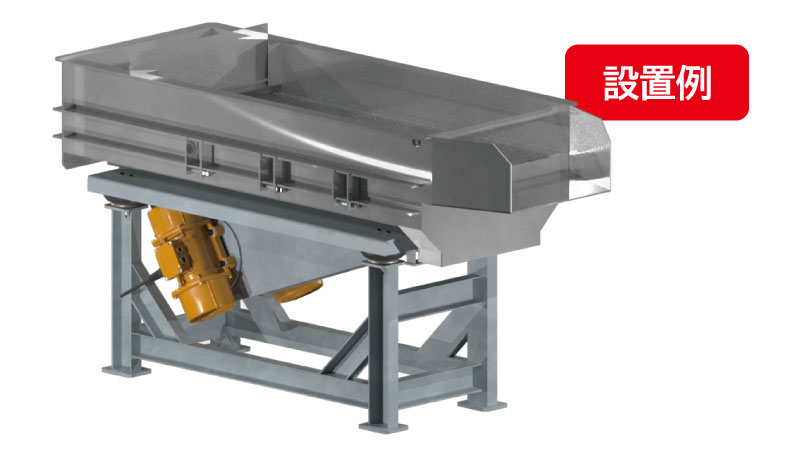

複数トラフとふるいの種類で多用途に使用可能

振動台は、トラフをボルトで固定する構造です。
一台の振動台に対して、サイズの異なる複数のトラフを用意すれば、用途に応じて交換できます。

振動スクリーンは幅広い業界に適応します

振動スクリーンは、さまざまな物質を選別するためにあらゆる業界で使用されています。
振動スクリーンの選別ワークの例は以下の通りです。
・建設資材：砂利・砂・土砂など
・機械部品：工業材料・ショット玉とワークなど
・食品加工品：カットキャベツ・精米・製塩・菓子・クルミの剥き実・コーヒー豆など
・化学・薬品製品：飼料・薬剤・木片・焼却品・プラスチック粉砕品・大豆粕など
・環境資源：ビン・アルミ缶・ペットボトル・産廃物・再生材・一般ゴミ・硝子粉砕品など
振動スクリーンは、粉粒体プロセスの合理化と安全性を追求し、作業性を高めるために最適な選別方法を提供します。

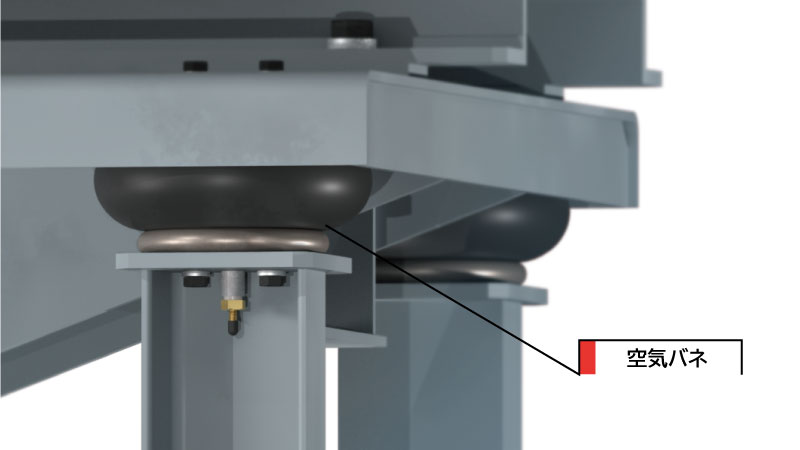

振動台、トラフと架台の防振には空気バネを採用

振動スクリーンの設置床部分へ振動伝達を防止するため、振動トラフと設置架台の防振には機種と大きさに合わせスプリングや空気バネ採用しています。
空気バネは、空気圧で高さや硬さを調整できるため、振動の吸収効果が高く、音や振動の発生を抑えるため、設置床への振動伝達も少なく作業環境にやさしい設計となっています。

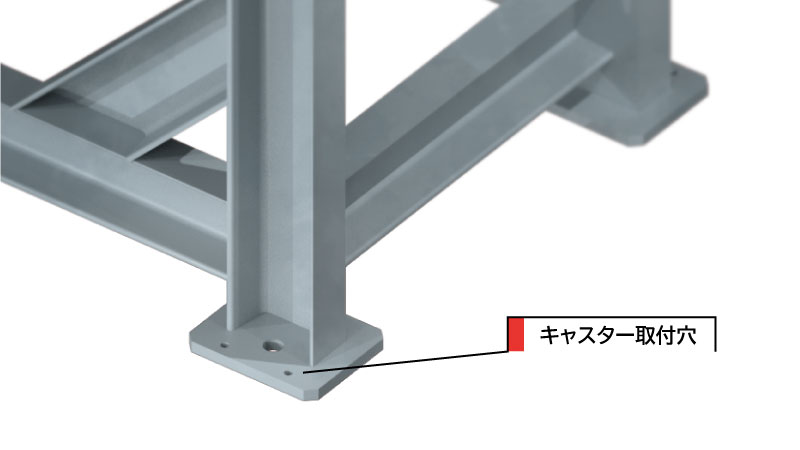

移動用のキャスター取付穴

振動台は、架台の脚の部分にあるボルト穴を利用して、設置場所にアンカーボルトで固定します。
また、キャスター用の取付穴も用意されているため、用途に応じてキャスターを装着し、本機を移動して使用することも可能です。

インバータ制御で使用条件にマッチ

振動フィーダの振動数は、インバータで振動モータEVSIシリーズの回転数を調整することで、原料の流量や輸送条件に合わせて最適な振動数に調整できます。
流量が多すぎる場合は振動数を低く、流量が少ない場合は振動数を高く設定できます。
また、現場のラインに合わせた制御が簡単に行えるインバータ付専用操作盤もご用意しております。

屋外での使用も可能

振動モータの保護等級はIP66相当ですので、屋外での使用も可能です。
屋外使用の多い、産業廃棄物の輸送など屋根のない現場でも耐水型の振動モータを使用しているため、長期間安心して使用できます。
（安全のためにはできるだけ雨除けなどの対策をしてください。）

型式一覧

型式品目コード販売価格(税抜き)
SHS22CW 振動台(*1)(*2)
SHS24CW 振動台(*1)(*2)
WB24E6-VF 2M インバ－タ操作盤(*1)(*1)

*1 この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
*2 振動台にトラフは付属されません。

仕様

振動台式 バイブロスクリーン 仕様表

型式振動モータ台数振動数傾斜角振動台材質振動部質量
（kg）		機械質量
（kg）		適用トラフ最大質量
（kg）
SHS22CWEVSI 10-310A215.5/50Hz水平SS400160230150
18.7/60Hz
SHS24CWEVSI 10-55014.5/50Hz200270250
18.4/60Hz

振動モータ EVSI10 仕様表

型式出力
（W）		電圧
（V）		周波数
（Hz）		電流（A）振動数（Hz）最大遠心力
（kN）		質量
（kg）
50Hz60Hz50Hz60Hz
EVSI 10-310A22020050/601.501.3715.518.73.1526.2
EVSI 10-5502401.621.4214.518.45.0233.0
