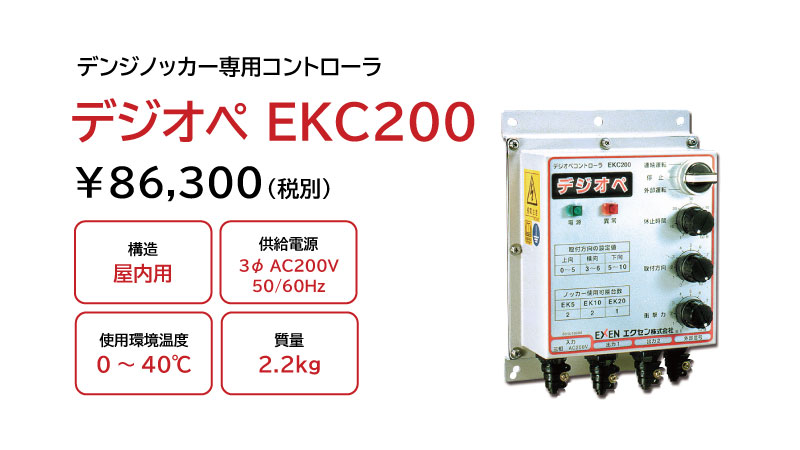

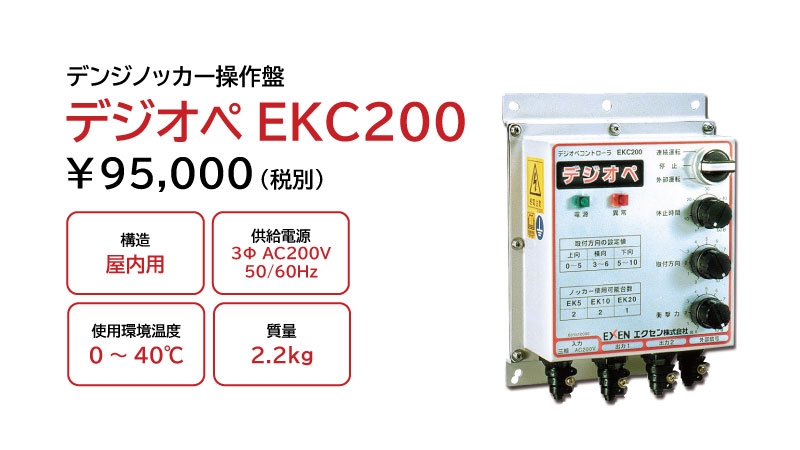

電磁式ノッカー デンジノッカー操作盤 デジオペEKC
製品について
デジオペは、デンジノッカー専用のコントローラです。 ホッパーやタンクの閉塞状況に応じて、デンジノッカーの打撃回数や打撃力を調整できます。
製品の強み
安全保護機能搭載
デジオペは、過電流保護装置とヒューズによる二重保護機能が備わっており、万が一の異常時にも安全にご使用いただけます。
打撃力の自由な設定が可能
デンジノッカーは、設置角度に応じて打撃力を調整できる設計となっています。
上向き・下向き・横向き・斜めなど、さまざまな取付方向に対応しております。

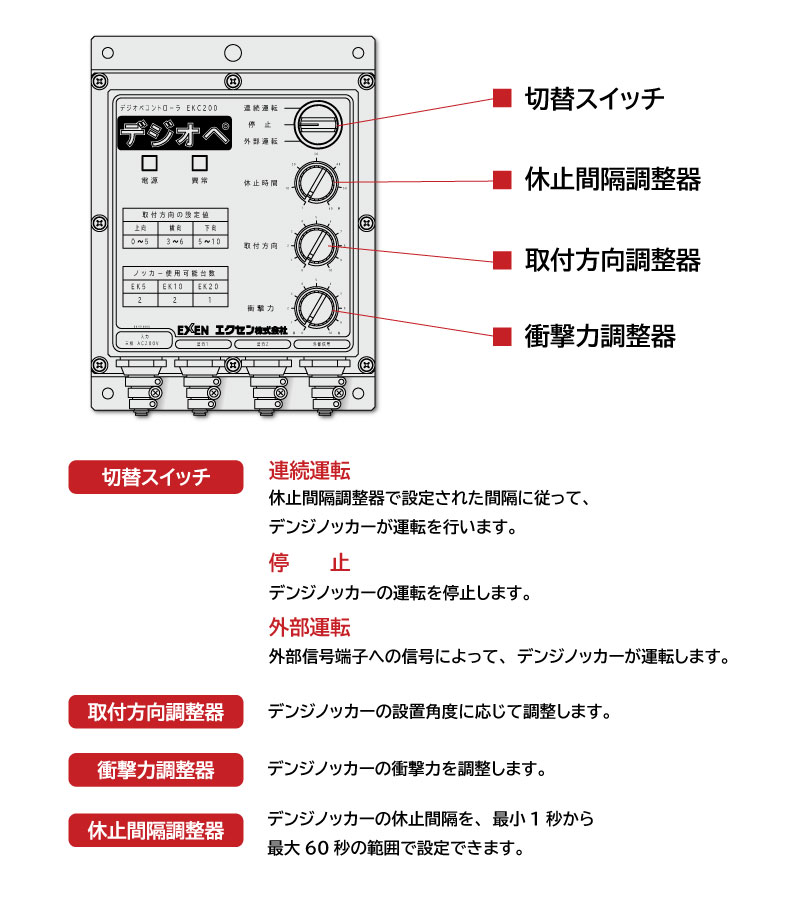

取付方向に応じて、デジオペコントローラの取付方向調整器と衝撃力調整器を操作することで、最適な衝撃力を簡単に設定できます。
これにより、設置状況に合わせた効率的な打撃が可能となり、詰まり解消に効果的です。
運転間隔を自由に調整可能
デジオペによる連続運転では、現場の状況に応じてデンジノッカーの打撃間隔を調整できます。
打撃回数は、1 秒に 1 回から 60 秒に 1 回までの範囲で調整可能で、現場の状況に合わせた最適な運転が行えます。
操作パネル
屋外設置に最適な防塵・防水操作盤 EKC5201/5202
保護等級IP55 相当の防塵・防水構造を採用し、屋外でも安心してご使用いただけます。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が 72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

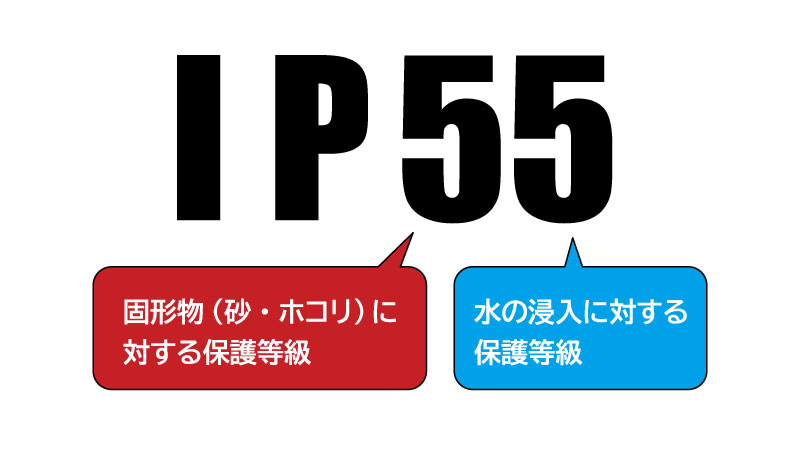

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「5」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵の侵入を完全に防止することはできないが、電気機器の所定の動作および安全性を阻害する量の防塵の侵入があってはならないことを意味します。
第二特性「5」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる噴流水によっても有害な影響を及ぼさないことを意味します。

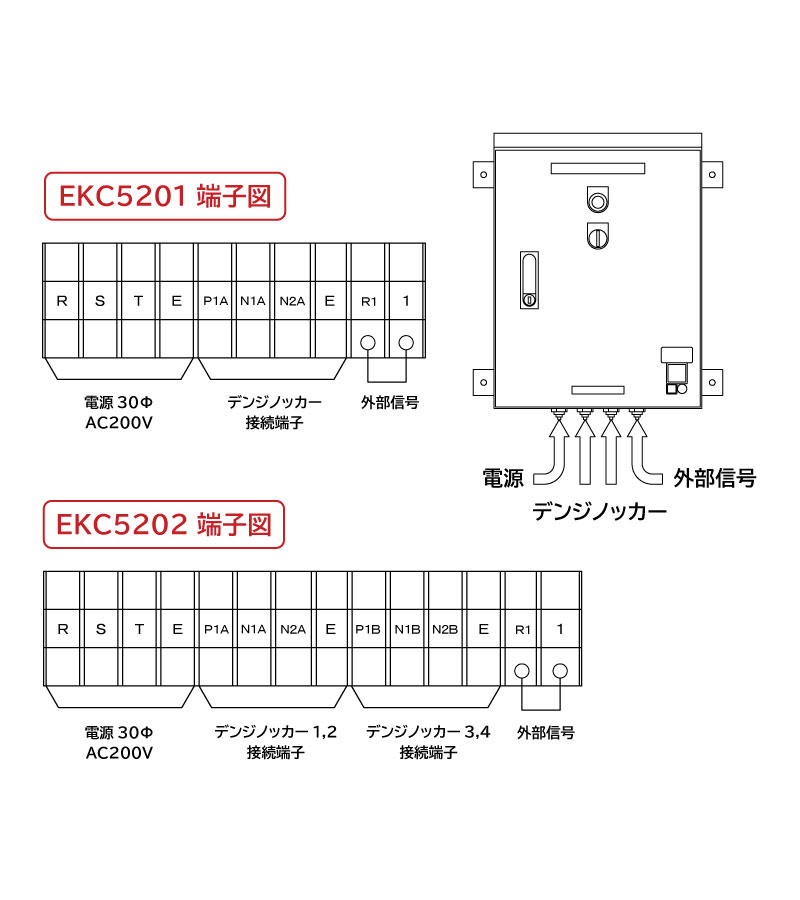

外部制御端子を標準装備
外部信号の入力端子を装備しており、無電圧接点による外部制御が可能です。
これにより、粉粒体タンクの開閉バルブの信号を受けて、自動的に打撃を開始する制御が可能となり、さまざまな装置との連携に対応します。

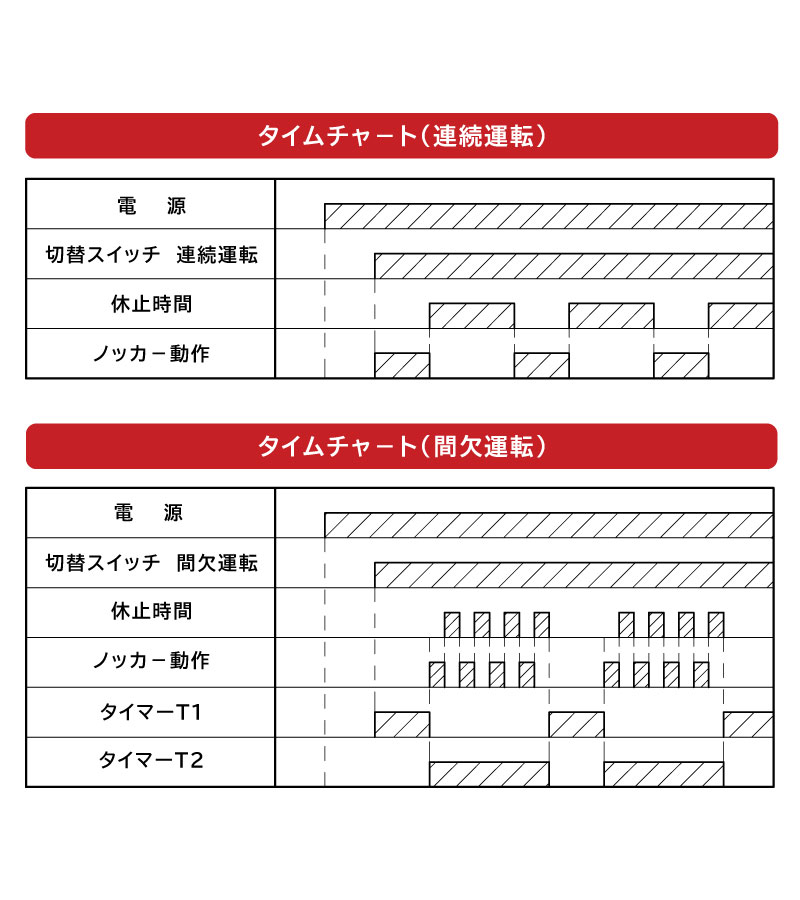

連続・間欠運転モード切替機能搭載（EKC5201/5202）
屋外操作盤（EKC5201/5202）は、連続運転モードと間欠運転モードの2種類の運転モードを切替可能です。
デジオペの運転間隔設定と屋外操作盤（EKC5201/5202）のタイマー機能を組み合わせることで、現場の状況や用途に応じた最適な運転制御が可能となります。
注）操作盤内のデジオペ切替スイッチを”外部運転”、操作盤を“間欠運転モード”にするとツインタイマーが作動し、タイマーT1（OFF時間）で停止、タイマーT2（ON時間）でノッカー動作を行います。
ノッカー動作時の休止時間は、休止時間調整器にて1～60秒に調整できます。
”R1,1”が開放されるとデンジノッカーは作動しません。
・連続運転モード・・・デジオペの休止時間に合わせて動作します。
・間欠運転モード・・・操作盤内のツインタイマーにより、デンジノッカー動作のON/OFF時間を設定し、ON時間の時にノッカー動作感覚をデジオペの休止時間に合わせて動作します。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| EKC200 | 000523000 | ¥86,300 | 資料ダウンロードサイト |
| EKC5201 | 000568000 | (*1) | 資料ダウンロードサイト |
| EKC5202 | 000569000 | (*1) | 資料ダウンロードサイト |
*1この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
デンジノッカー操作盤 EKC200 仕様表
| 型式 | 構造 | 入力電源 | 最大入力電流 （A） | 出力電圧 （V） | 休止間隔 （秒） | 質量 (kg) | デンジノッカー使用可能台数 | ||
|---|---|---|---|---|---|---|---|---|---|
| EK5/5SA | EK10/10SA | EK20/20SA | |||||||
| EKC200 | 屋内用 | 3φ AC200V 50/60Hz | 4.0 | DC300 | 1～60 | 2.2 | 2 | 2 | 1 |
※ 電源ケーブルは製品に付属していません。お客様にてご用意ください。
※ デンジノッカーのコイル温度が上昇すると、打撃能力が最大で約30％低下します。
※ 打撃能力を最大限に発揮するためには、休止時間を2秒以上取るようにしてください。
デンジノッカー操作盤 EKC5201／5202 仕様表
| 型式 | 構造 | 供給電源 | タイマー時間 | 休止間隔 （秒） | 質量 (kg) | デンジノッカー使用可能台数 | ||
|---|---|---|---|---|---|---|---|---|
| EK5/5SA | EK10/10SA | EK20/20SA | ||||||
| EKC5201 | 保護等級 IP55 （屋外用） | 3Φ AC200V 50/60Hz | ON/OFF 0.1s～6h | 1～60 | 19 | 2 | 2 | 1 |
| EKC5202 | 24 | 4 | 4 | 2 | ||||
※ 電源ケーブルは製品に付属していません。お客様にてご用意ください。
※ デンジノッカーのコイル温度が上昇すると、打撃能力が最大で約30％低下します。
※ 打撃能力を最大限に発揮するためには、休止時間を2秒以上取るようにしてください。
