高周波バイブレータ フィンヘッド

製品について

強度の強いコンクリートを打設する為に、内部の気泡を除去しコンクリートの密度を高め、骨材が均等に分布する様に強力な振動伝達を与えるフィンヘッドです。
尖端形状が強力な振動伝達を与えるフィン（ヒレ）形状です。

製品の強み

尖端形状-フィン（ヒレ）形状にて締固め能力アップ

尖端の6つのヒレ形状でスリップにより振動エネルギーの伝達ロスを無くし、一般的な丸型より効率的な振動伝達を行います。
また形状を変更する事により、打設時コンクリートの飛散を低減化を図りました。

エコ製品です！

HBMシリーズはエコ製品です。
特にキャブタイヤケーブルは環境に優しい材料を使用したエコケーブルです。
またHBMに使用しているキャブタイヤケーブルは10%の軽量化に成功しております。（当社従来比）
*環境に優しい材料とは、焼却及び埋め立て処理をおこなう際に、有害物質の発生の元となる塩素などのハロゲン系元素や人体に害を及ぼす危険のある鉛成分を含んでいないこと。
リサイクルしやすい材料を使用していることがあげられます。

容易なメンテナンス

ZXタイプはロータと振動軸一体化構造です。（30ZXはのぞく）。
VFタイプはロータと振動軸を別部品とし振動体の保守性を向上させた構造になっています。
両タイプともロータと振動軸にベアリングが組み込まれた状態で分解ができるため、メンテナンス性に優れています。
また、ベアリングには実績のある高寿命のグリース充填タイプを使用しています。

新プラグの採用

プラグ部分の接触不良によるモータの焼損トラブルを減少させるため新開発のプラグはスーパータフピンを採用しております。
スーパータフピンは半永久的に弾性を保ちプラグ部分の接触不良を起こさせません。

安定した振動

回転が滑らかで高出力である三相交流モータを採用しました。
（単相交流モータは低出力であり回転にムラが起きやすい）この事により、HBMは安定した強力な振動を保障します。

耐久性の向上

尖端部や振動体部には耐摩耗性に優れた材質を使用しているために耐久性があります。

手元振動の低減

HBMの振動バランスを調整し、手元振動が最も少なくなる設計をしております。
また、新型ホースが振動を若干吸収する事により手元振動を低減します。

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード

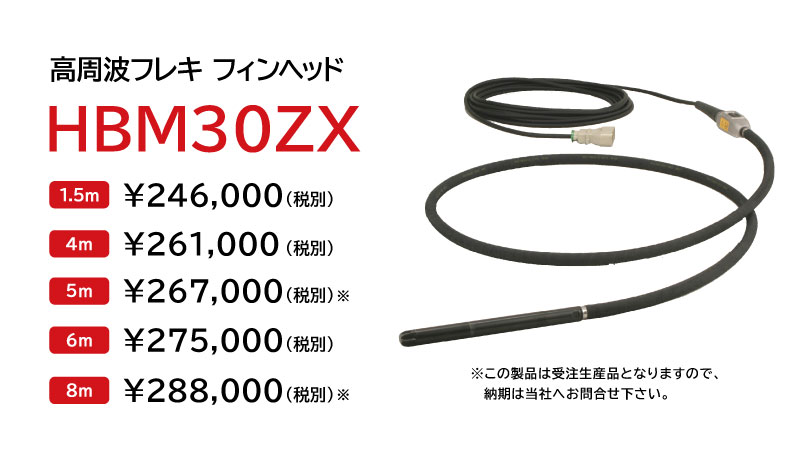

HBM30ZX 1.5m000081000(*1)¥223,300資料ダウンロードサイト
HBM30ZX 4m000156000¥236,500
HBM30ZX 5m000269000(*1)¥242,000
HBM30ZX 6m000270000¥249,700
HBM30ZX 8m000272000(*1)¥261,800

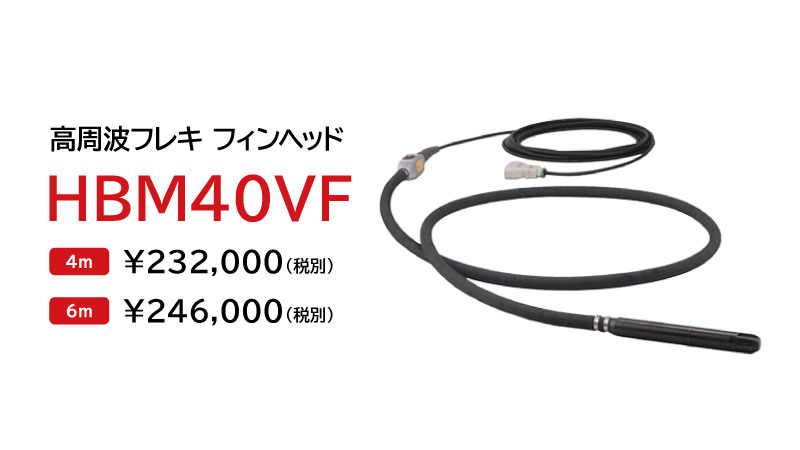

HBM40VF 4m001165000¥210,100資料ダウンロードサイト
HBM40VF 6m001166000¥223,300

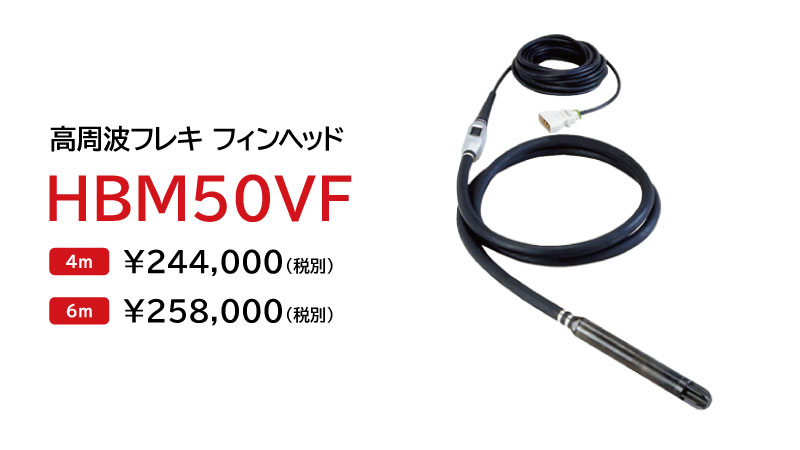

HBM50VF 4m001175000¥221,100資料ダウンロードサイト
HBM50VF 6m001176000¥234,300

※外部コードは全機種15m標準装備しています。
*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

フィンヘッド 仕様表

型式出力
（W）		電圧
（V）		電流
（A）		周波数
（Hz）		振動数
（Hz）		全長
（ｍｍ）		振動部
（径×長さ）
（ｍｍ）		外部ホース
（径×長さ）
（ｍｍ）		質量
（kg）
HBM30ZX130483.5200/240200/240653031×37628×60009.6
HBM40VF2505.5650243×34833×600012.1
HBM50VF4009.0655152×39736×600016.1

※ 質量には外部コード（15m）も含む。（30ZX～40VFは3.8kg、50VFは4.9kg）
※「延長ケーブル選定」及び、「高周波バイブレータ使用可能台数表」については各ページをご参照下さい。
