高周波バイブレータ マルヘッド
製品について
強度の強いコンクリートを打設する為に、内部の気泡を除去しコンクリートの密度を高め、骨材が均等に分布する様に強力な振動伝達を与えるマルヘッドです。
尖端形状がコンクリートの出し入れの際、飛散の少ない丸形状です。
製品の強み
尖端形状-丸ヘッドで従来の振動伝達
コンクリートへの出し入れの際、飛散の少なくなる尖端形状です。
また、バイブレータの抜け後が綺麗に抜ける様、尖端の形状を設計しております。
エコ製品です！
HBMシリーズはエコ製品です。

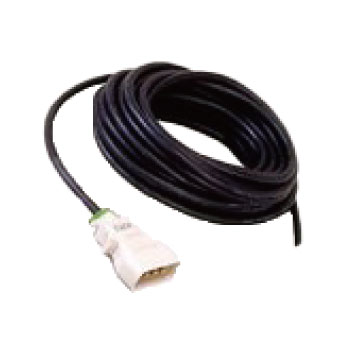

特にキャブタイヤケーブルは環境に優しい材料を使用したエコケーブルです。
またHBMに使用しているキャブタイヤケーブルは10%の軽量化に成功しております。（当社従来比）
*環境に優しい材料とは、焼却及び埋め立て処理をおこなう際に、有害物質の発生の元となる塩素などのハロゲン系元素や人体に害を及ぼす危険のある鉛成分を含んでいないこと。
リサイクルしやすい材料を使用していることがあげられます。
容易なメンテナンス
VAタイプはロータと振動軸を別部品とし振動体の保守性を向上させた構造になっています。
ロータと振動軸にベアリングが組み込まれた状態で分解ができるため、メンテナンス性に優れています。
また、ベアリングには実績のある高寿命のグリース充填タイプを使用しています。

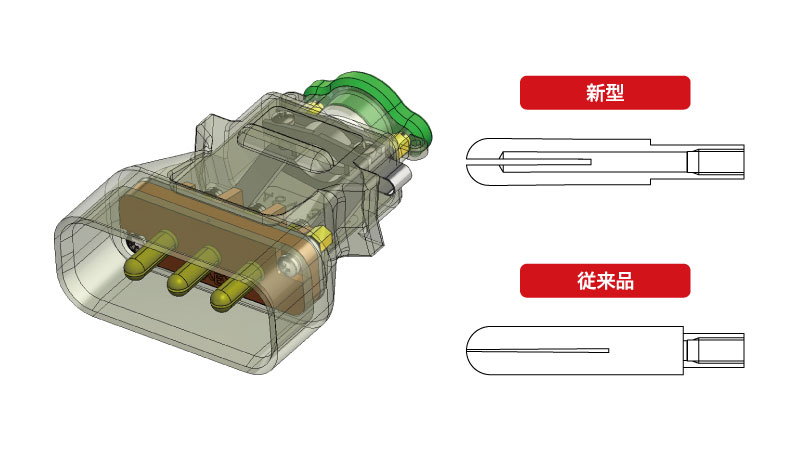

新プラグの採用
プラグ部分の接触不良によるモータの焼損トラブルを減少させるため新開発のプラグはスーパータフピンを採用しております。
スーパータフピンは半永久的に弾性を保ちプラグ部分の接触不良を起こさせません。
安定した振動
回転が滑らかで高出力である三相交流モータを採用しました。
（単相交流モータは低出力であり回に転ムラが起きやすい）この事により、HBMは安定した強力な振動を保障します。
耐久性の向上
尖端部や振動体部には耐摩耗性に優れた材質を使用しているために耐久性があります。
手元振動の低減
HBMの振動バランスを調整し、手元振動が最も少なくなる設計をしております。
また、新型ホースが振動を若干吸収する事により手元振動を低減します。

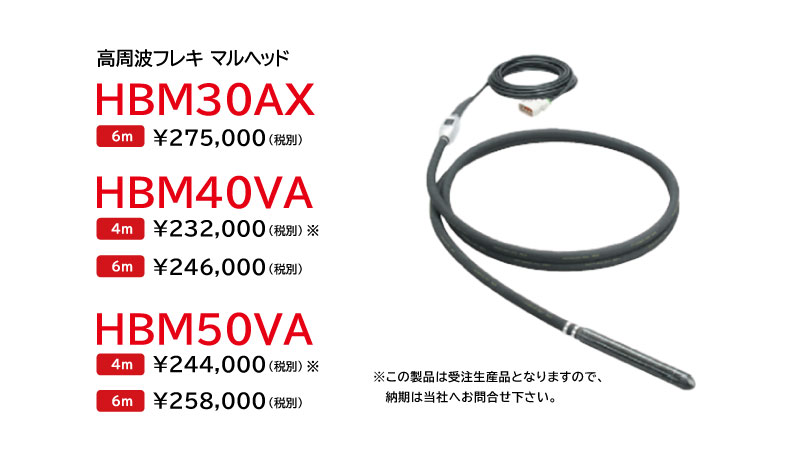

型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| HBM30AX 6m | 000863000 | ¥249,700 | 資料ダウンロードサイト |
| HBM40VA 4m | 001167000(*1) | ¥210,100 | 資料ダウンロードサイト |
| HBM40VA 6m | 001168000 | ¥223,300 | |
| HBM50VA 4m | 001173000(*1) | ¥221,100 | 資料ダウンロードサイト |
| HBM50VA 6m | 001174000 | ¥234,300 |
※外部コードは全機種15m標準装備しています。
*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
マルヘッド 仕様表
| 型式 | 出力 （W） | 電圧 （V） | 電流 （A） | 周波数 （Hz） | 振動数 （Hz） | 全長 （ｍｍ） | 振動部 （径×長さ） （ｍｍ） | 外部ホース （径×長さ） （ｍｍ） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| HBM30AX | 130 | 48 | 3.5 | 200/240 | 200/240 | 6510 | 31×356 | 28×6000 | 9.6 |
| HBM40VA | 250 | 5.5 | 6499 | 43×345 | 33×6000 | 12.0 | |||
| HBM50VA | 400 | 9.0 | 6539 | 52×385 | 36×6000 | 16.1 |
- ※質量には外部コード（15m）も含む。（30AX～40VAは3.8kg、50VAは4.9Kg）
- 「延長ケーブル選定」及び、「高周波バイブレータ使用可能台数表」については各ページをご参照下さい。
