高周波バイブレータ 分割式高周波バイブレータNew
製品について
これまで一体型だった高周波バイブレータを、3つのアッセン部分に分割できる新機構を導入しました。
分割式バイブレータになったことにより、点検から分解、修理までの時間を約1/7に短縮でき、特殊工具（加熱器やトーチなど）を使うことなく分割ができるので安全性も向上しました。
また、だれでも簡単に点検が可能な分割式専用の検査キットも準備しています。
これにより点検から交換判断までの時間が短縮され、返却時にパーツ交換の費用の見積りも出しやすくなりました。
さらに故障した場合は、修理から交換するだけになり、故障していない部分はそのまま使用することができるためSDGsに貢献できます。
高周波バイブレータは一体型から分割型へ。
製品の強み
一体型から分割型へ
従来の一体型高周波バイブレータでは、故障箇所の特定および分解、修理に手間も時間もかかる問題がありました。
そこで、新たに分割式コネクタを採用し、振動体，ホース，スイッチ外部コードアッセンの3つに分解することが可能となり、故障箇所の特定および分解、修理に要する時間を大幅に短縮させることに成功しました。

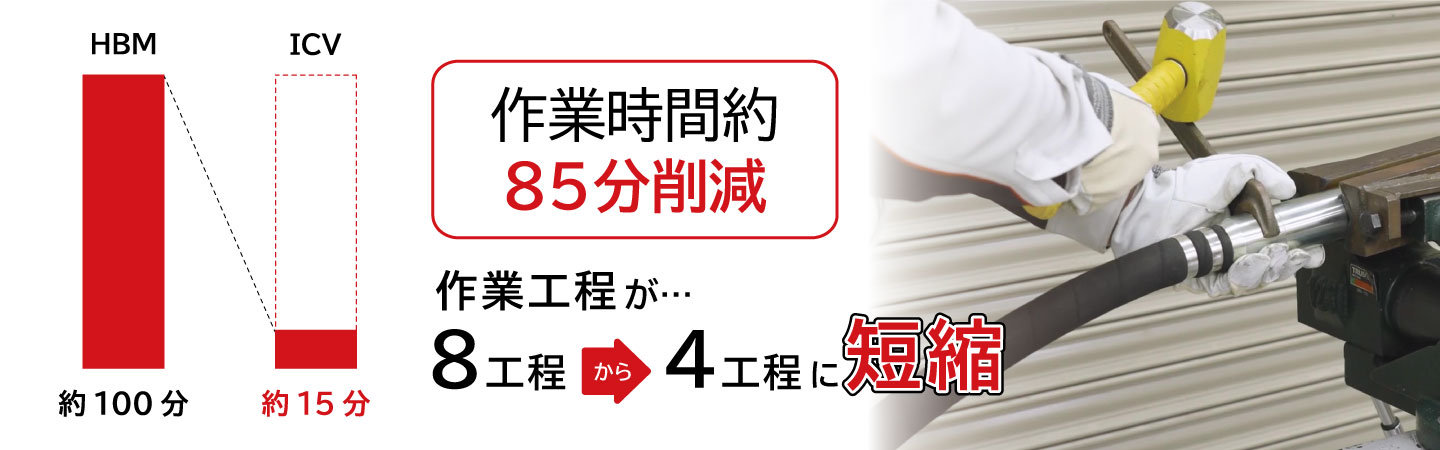

一本あたりの点検、分割、修理作業時間と作業工程を削減
故障箇所の特定が速い
分割式バイブレータになることで、アッセン部分単位の故障診断が可能となり、故障箇所の特定が速くなりました。

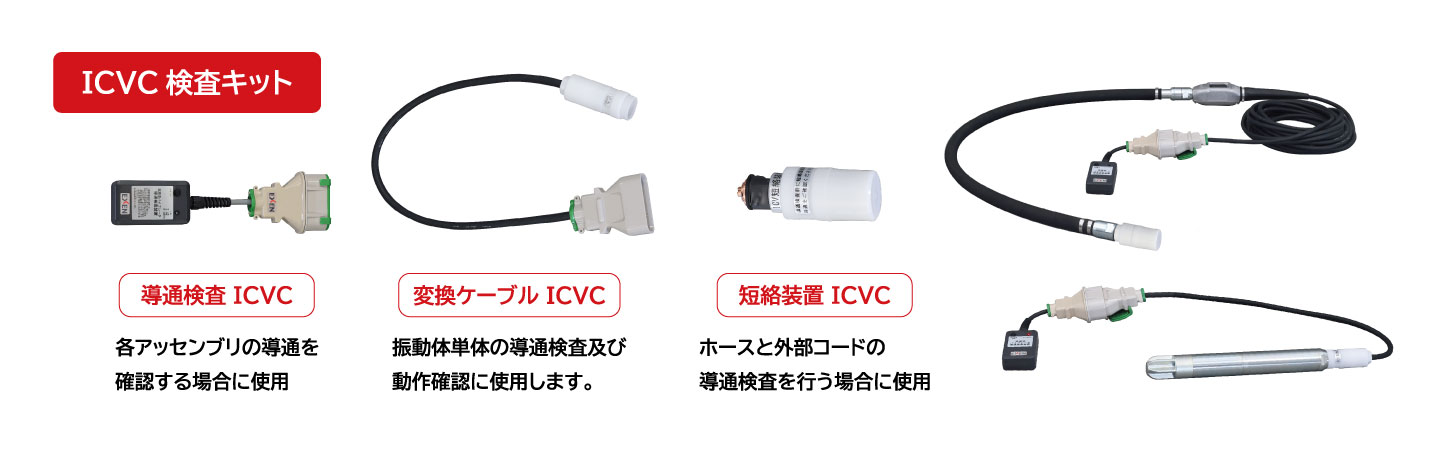

（だれでも簡単に点検可能な分割式専用の検査キットも用意しております。）
製品の休眠時間を短縮し回転率をアップ
分割、点検、修理作業のリードタイムを短縮することで、現場で製品が使用できなくなる時間を短縮し、回転率を向上させます。

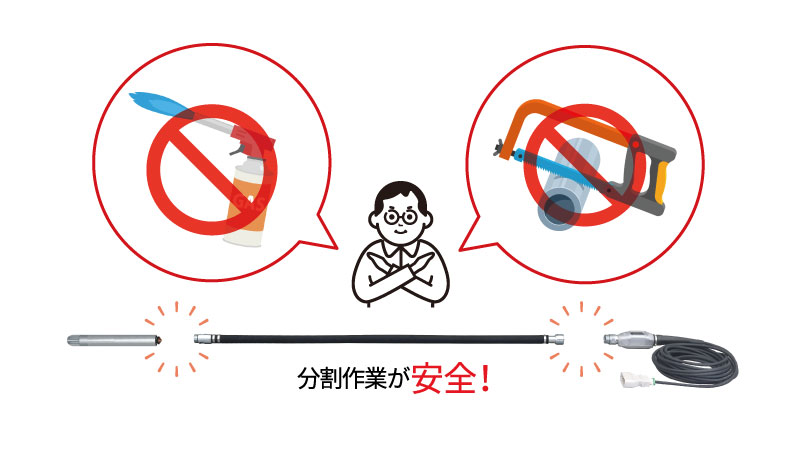

分割作業が極めて安全
ガスバーナーや金属用の弓のこ、特殊な工具を必要とせずに分割できるので、安全かつ簡単に分割することができます。

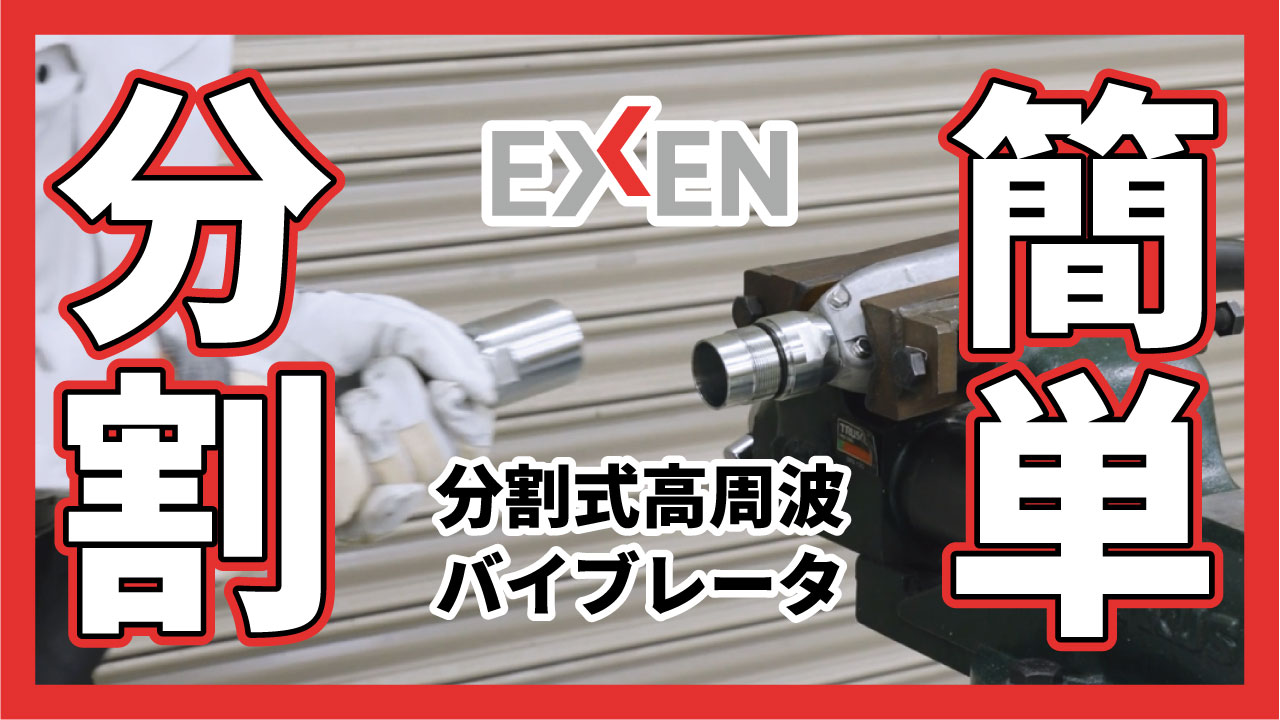

【簡単】分割手順
アッセンブリ交換が簡単に

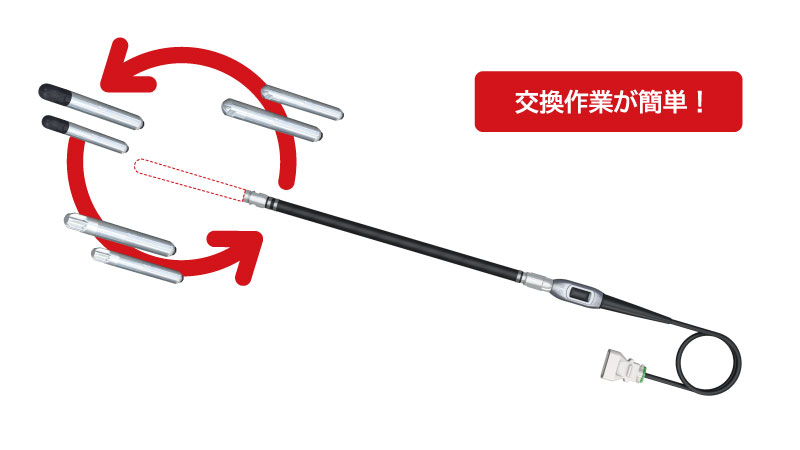

アッセンブリの分割で故障箇所も簡単に交換できます。

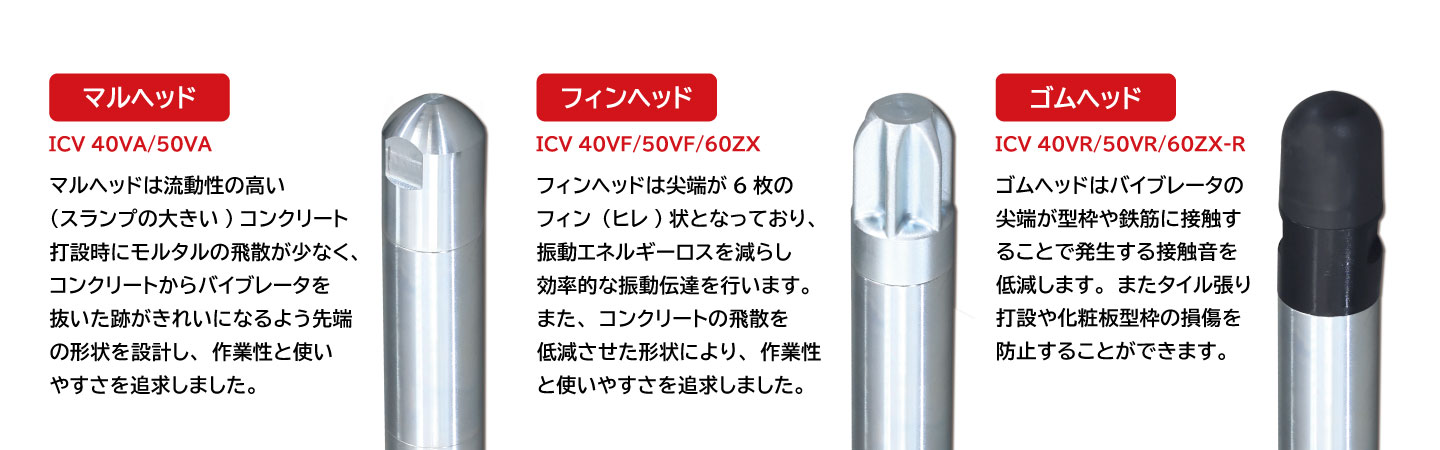

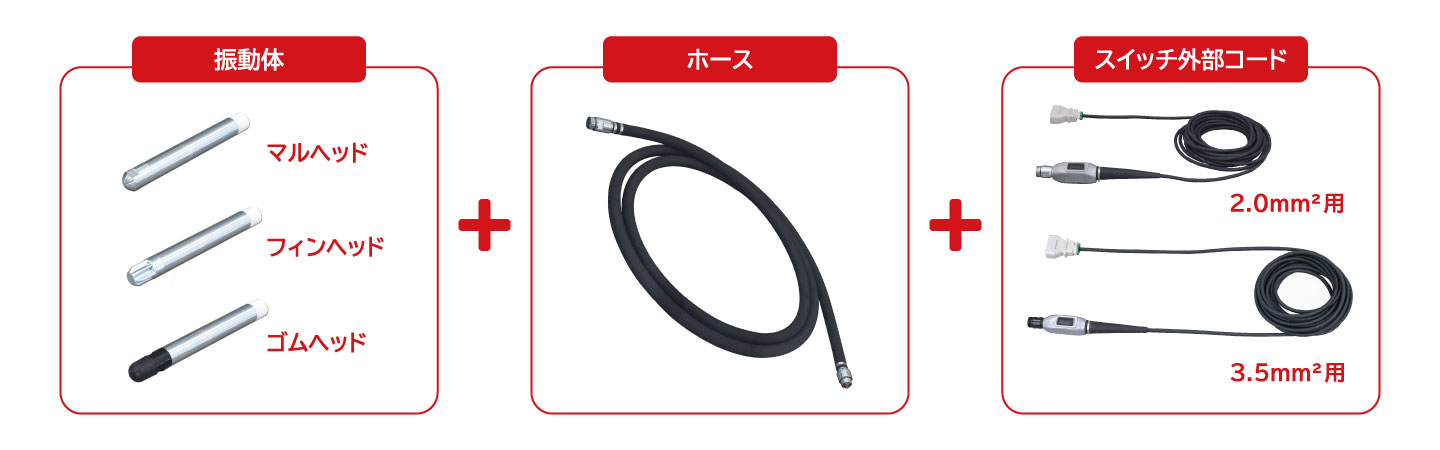

用途に合わせて選べる振動体
現場に合わせて組み合わせを自由に変更
※1 ICVホースアッセンは全機種共通になります。
※2 ICVスイッチ外部コードアッセンはICV40，50共通になります。（2.0mm2用）
継手部分「シルバー」
※3 ICV スイッチ外部コード CT3.5 アッセンは、全機種に使用可能ですが、質量が重くなります。(3.5mm2用)
継手部分「黒」

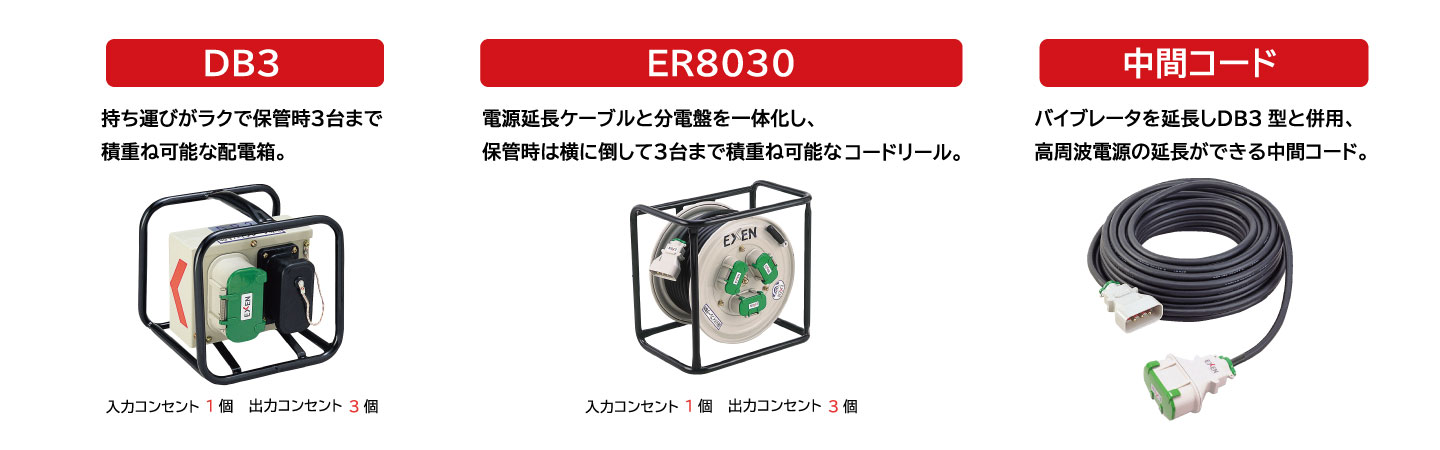

現場に応じてバイブレータの電源機器を選択可能
現場条件に合わせ、延長や分電により作業効率アップ
型式一覧

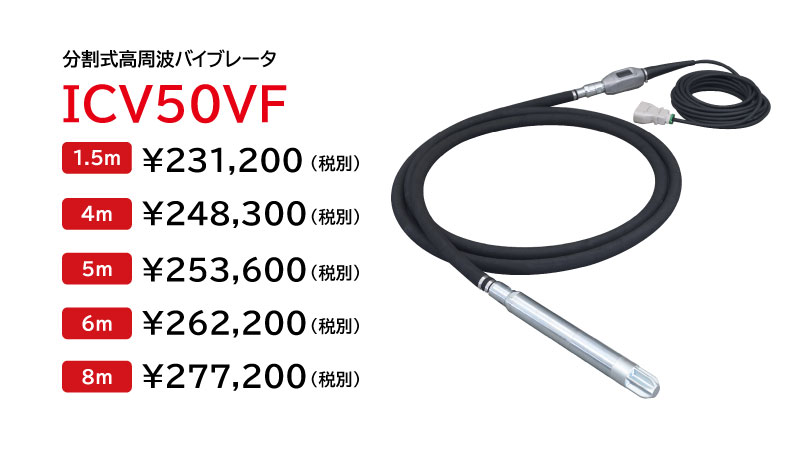

| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| ICV40VA 4M ﾏﾙﾍﾂﾄﾞ | 001925000 | ¥235,400 | 資料ダウンロードサイト |
| ICV40VA 6M ﾏﾙﾍﾂﾄﾞ | 001897000 | ¥250,400 | |
| ICV40VF 1.5M ﾌｲﾝﾍﾂﾄﾞ | 001928000 | ¥223,700 | 資料ダウンロードサイト |
| ICV40VF 4M ﾌｲﾝﾍﾂﾄﾞ | 001926000 | ¥235,400 | |
| ICV40VF 5M ﾌｲﾝﾍﾂﾄﾞ | 001929000 | ¥242,900 | |
| ICV40VF 6M ﾌｲﾝﾍﾂﾄﾞ | 001927000 | ¥250,400 | |
| ICV40VF 8M ﾌｲﾝﾍﾂﾄﾞ | 001930000 | ¥265,400 | |
| ICV40VR 6M ｺﾞﾑﾍﾂﾄﾞ | 001932000 | ¥260,100 | 資料ダウンロードサイト | ICV50VA 4M ﾏﾙﾍﾂﾄﾞ | 001933000 | ¥248,300 | 資料ダウンロードサイト |
| ICV50VA 6M ﾏﾙﾍﾂﾄﾞ | 001898000 | ¥262,200 | |
| ICV50VF 1.5M ﾌｲﾝﾍﾂﾄﾞ | 001935000 | ¥231,200 | 資料ダウンロードサイト |
| ICV50VF 4M ﾌｲﾝﾍﾂﾄﾞ | 001936000 | ¥248,300 | |
| ICV50VF 5M ﾌｲﾝﾍﾂﾄﾞ | 001938000 | ¥253,600 | |
| ICV50VF 6M ﾌｲﾝﾍﾂﾄﾞ | 001937000 | ¥262,200 | |
| ICV50VF 8M ﾌｲﾝﾍﾂﾄﾞ | 001939000 | ¥277,200 | |
| ICV50VR 6M ｺﾞﾑﾍﾂﾄﾞ | 001940000 | ¥270,800 | 資料ダウンロードサイト |
| ICV60ZX 1.5M ﾌｲﾝﾍﾂﾄﾞ | 002003000 | ¥267,500 | 資料ダウンロードサイト |
| ICV60ZX 4M ﾌｲﾝﾍﾂﾄﾞ | 002004000 | ¥284,700 | |
| ICV60ZX 5M ﾌｲﾝﾍﾂﾄﾞ | 002005000 | ¥290,000 | |
| ICV60ZX 6M ﾌｲﾝﾍﾂﾄﾞ | 002006000 | ¥298,600 | |
| ICV60ZX 8M ﾌｲﾝﾍﾂﾄﾞ | 001957000 | ¥313,600 | |

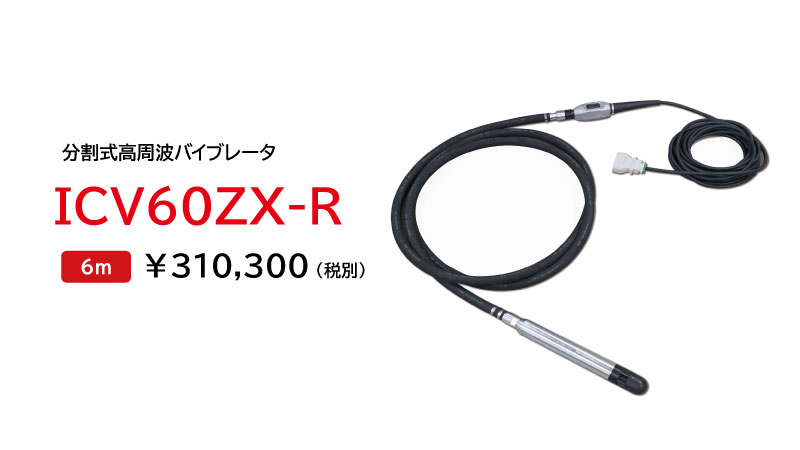

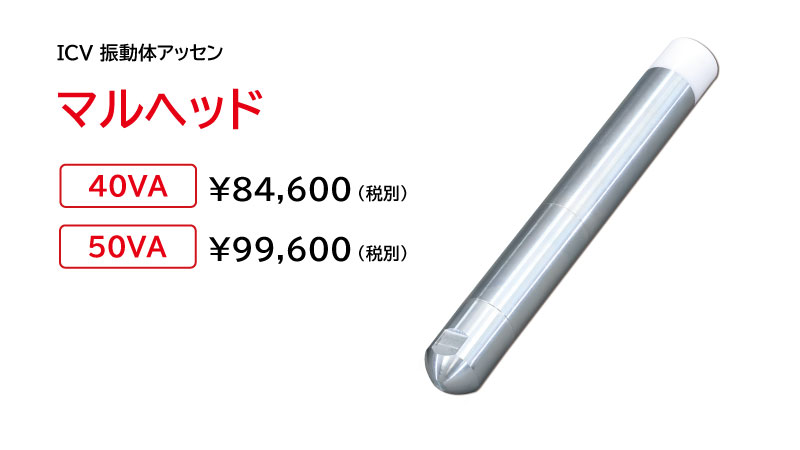

| ICV60ZX-R 6M ｿﾌﾄﾌｲﾝﾍﾂﾄﾞ | 002001000 | ¥310,300 | 資料ダウンロードサイト |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 40VA | 001915000 | ¥84,600 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 40VF | 001924000 | ¥84,600 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 40VR | 001931000 | ¥92,100 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 50VA | 001919000 | ¥99,600 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 50VF | 001934000 | ¥99,600 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 50VR | 001941000 | ¥107,000 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱｯｾﾝ 60ZX | 001999000 | ¥119,900 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 60ZX-R | 002007000 | ¥132,700 | ― |

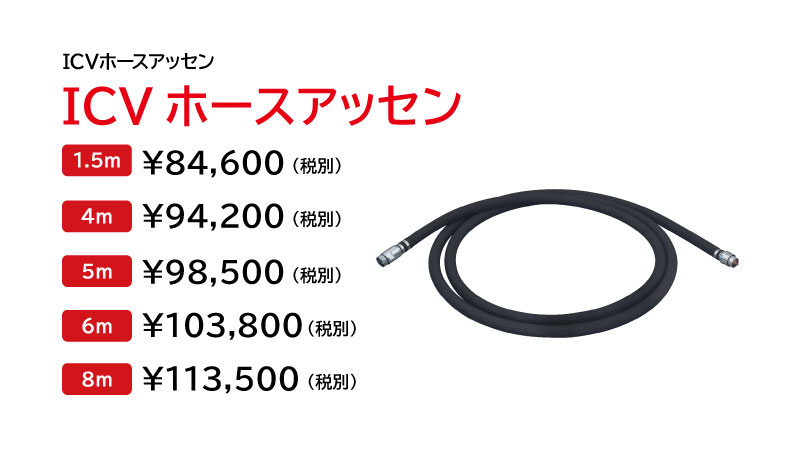

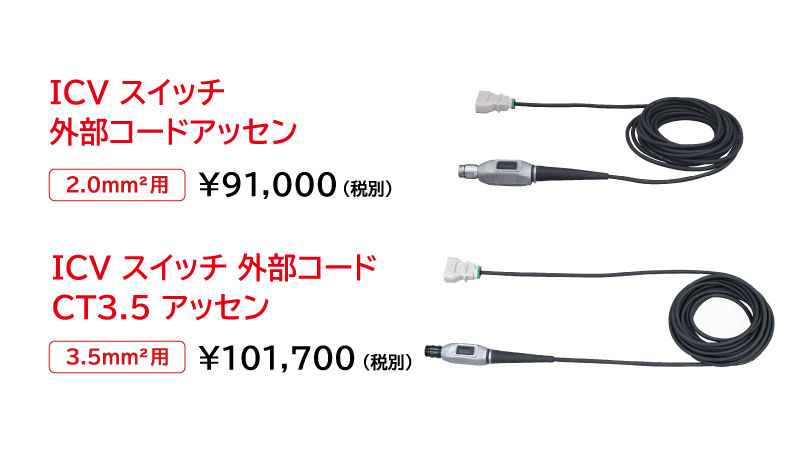

| ICV ﾎ-ｽ ｱﾂｾﾝ 1.5M | 001920000 | ¥84,600 | ― |
| ICV ﾎ-ｽ ｱﾂｾﾝ 4M | 001921000 | ¥94,200 | ― |
| ICV ﾎ-ｽ ｱﾂｾﾝ 5M | 001922000 | ¥98,500 | ― |
| ICV ﾎ-ｽ ｱﾂｾﾝ 6M | 001916000 | ¥103,800 | ― |
| ICV ﾎ-ｽ ｱﾂｾﾝ 8M | 001923000 | ¥113,500 | ― |
| ICV ｽｲﾂﾁｶﾞｲﾌﾞｺ-ﾄﾞ ｱﾂｾﾝ | 001917000 | ¥91,000 | ― |
| ICV ｽｲﾂﾁｶﾞｲﾌﾞｺ-ﾄﾞCT3.5 ｱﾂｾﾝ | 002000000 | ¥101,700 | ― |
| ﾄﾞｳﾂｳｹﾝｻ ｱﾂｾﾝ ICVC | 102263000 | ¥46,000(*1) | ― |
| ﾍﾝｶﾝｹ-ﾌﾞﾙ ｱﾂｾﾝ ICVC | 102266000 | ¥38,000(*1) | ― |
| ﾀﾝﾗｸｿｳﾁ ｱﾂｾﾝ ICVC | 102265000 | ¥19,600(*1) | ― |
| ICVC ｹﾝｻｷﾂﾄ | 001942000 | ¥96,300 | ― |
※外部コードは全機種15m標準装備しています。
*1 この製品はお客様にて運賃をご負担願います。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
分割式高周波バイブレータ ICV 仕様表
| 型式 |
出力 (W) |
電圧 (V) |
電流 (A) |
周波数 (Hz) |
振動数 (Hz) |
全長 (mm) |
振動部 (径×長) (mm) |
外部ホース (径×長) (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ICV40VA 6M | 250 | 48 | 5.5 | 200/240 | 200/240 | 6,650 | 43×396 | 36×6,000 | 14.0 |
| ICV40VF 6M | 6,641 | 43×386 | 14.0 | ||||||
| ICV40VR 6M | 6,659 | 43×405 | 14.1 | ||||||
| ICV50VA 6M | 400 | 9.0 | 6,696 | 52×442 | 16.0 | ||||
| ICV50VF 6M | 6,719 | 52×465 | 16.0 | ||||||
| ICV50VR 6M | 6,724 | 52×470 | 16.1 | ||||||
| ICV60ZX 6M | 500 | 13.0 | 6,947 | 61×472 | 18.9 | ||||
| ICV60ZX-R 6M | 6,984 | 61×509 | 19.2 |
- 質量には外部コード（１５ｍ）も含まれています。
分割式高周波バイブレータ 分割アッセン 仕様表
| 型式 |
全長 (mm) |
質量 (kg) |
型式 |
全長 (mm) |
質量 (kg) |
|---|---|---|---|---|---|
| ICV 振動体 ｱｯｾﾝ40VA | 364 | 2.71 | ICV ﾎｰｽ ｱｯｾﾝ 1.5M | 1,644 | 2.62 |
| ICV 振動体 ｱｯｾﾝ40VF | 355 | 2.67 | ICV ﾎｰｽ ｱｯｾﾝ 4M | 4,144 | 4.92 |
| ICV 振動体 ｱｯｾﾝ40VR | 373 | 2.77 | ICV ﾎｰｽ ｱｯｾﾝ 5M | 5,144 | 5.85 |
| ICV 振動体 ｱｯｾﾝ50VA | 410 | 4.71 | ICV ﾎｰｽ ｱｯｾﾝ 6M | 6,144 | 6.77 |
| ICV 振動体 ｱｯｾﾝ50VF | 433 | ICV ﾎｰｽ ｱｯｾﾝ 8M | 8,144 | 8.61 | |
| ICV 振動体 ｱｯｾﾝ50VR | 438 | 4.78 | ICVｽｲｯﾁｶﾞｲﾌﾞｺｰﾄﾞ ｱｯｾﾝ | － | 4.72 |
| ICV 振動体 ｱｯｾﾝ60ZX | 441 | 6.28 |
ICVｽｲｯﾁｶﾞｲﾌﾞｺｰﾄﾞ CT3.5ｱｯｾﾝ |
－ | 5.82 |
| ICV 振動体 ｱｯｾﾝ60ZX-R | 478 | 6.56 |
- 質量には保護キャップは含まれておりません。
