高周波バイブレータ スパイラルインナー

製品について

高周波48Vシリーズ、スパイラルインナーは、振動体表面にスパイラル状（螺旋状）の凹溝を施したコンクリート内部振動機です。
当社の標準機種は、従来のマルヘッド先端のHBM40AXS（6m）、HBM50AXS型（6m）の２機種と、先端部分にゴムヘッドを備えたHBM40AXS-R型（6m）、HBM50AXS-R（6m）の２機種の計４機種です。
スパイラルインナーの特長は、振動体の表面に螺旋状の凹溝を施し、生コンクリートとの接触面積を最大限に増やすことで、生コンとの接触抵抗を大きくし、振動伝達効率を高めたことと、手元スイッチの右回転・左回転機能により、振動伝達の方向を選択することができる小型で強力なコンクリート振動機です。
モータ回転方向による効果として、右回転時は上向きの推進力が発生し、生コン投入時の山部の崩しや均しに効果があり、引き上げ時に気泡を上方へ排出させやすくなることや、左回転時は下向きの推進力が発生し、鉄筋の隅々まで生コンを押し込み、遠方まで振動を伝播させる効果が期待されます。
また振動体が鉄筋に噛み込んでしまった場合でも、回転方向の使い分けで回収できる可能性が高まり、いわゆる埋め殺しの防止効果も期待されます。
本機開発の背景は、近年コンクリート構造物の配筋設計が過密な傾向になり、コンクリートの打込みや締固めが難しいという、コンクリート強度に対して本末転倒な事例が増えてきています。このような現場からの声に応えて、鉄筋が高密度に配置された狭あいな部位においても、コンクリートを密実に締固め出来、施工性に優れたバイブレータを追求して、大手ゼネコンとの共同研究から製品化されました。
（ＰＡＴ.出願中。）
※電源装置は従来の高周波インバータ・高周波発電機で使用出来ます。

製品の強み

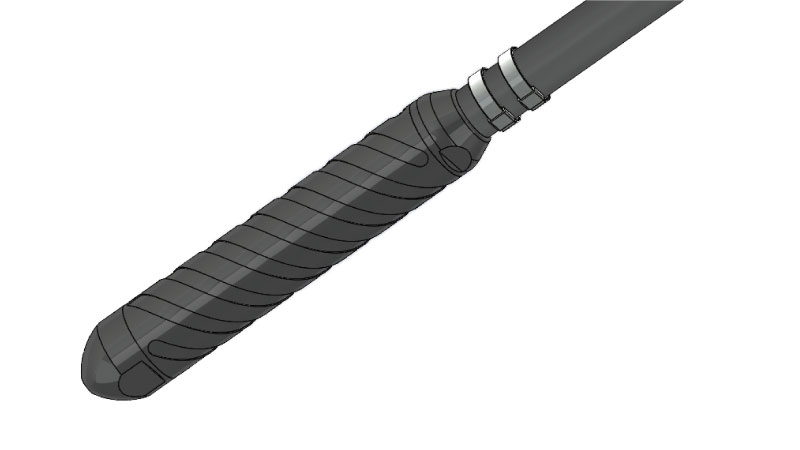

スパイラルの効果

コンクリートバイブレータの振動部表面にスパイラル状（螺旋状）の凹溝を設けてあることで、生コンクリートと振動部の接触面積が増加し、さらに物理的な噛み合いも加わることで生コンクリートとの接触力が増大し振動エネルギーの伝達に効果があります。

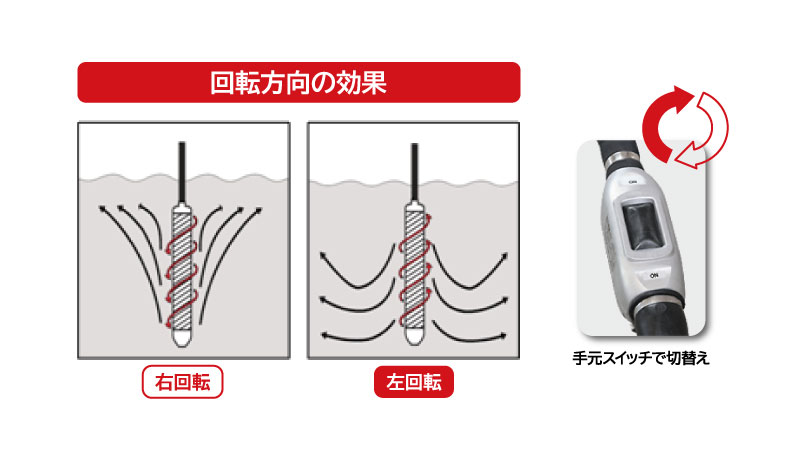

回転方向の効果

スパイラル状凹溝の表面形状の採用により、右回転・左回転機能を使うことにより、振動力の方向をコントロールすることで二次的効果を発揮します。
手元スイッチのモータ回転方向切り替えで右回転時は上向き推進力で生コン投入時の山部の崩しや均しに効果があり、引き上げ時に気泡を上方へ排出させやすくする効果が期待されます。

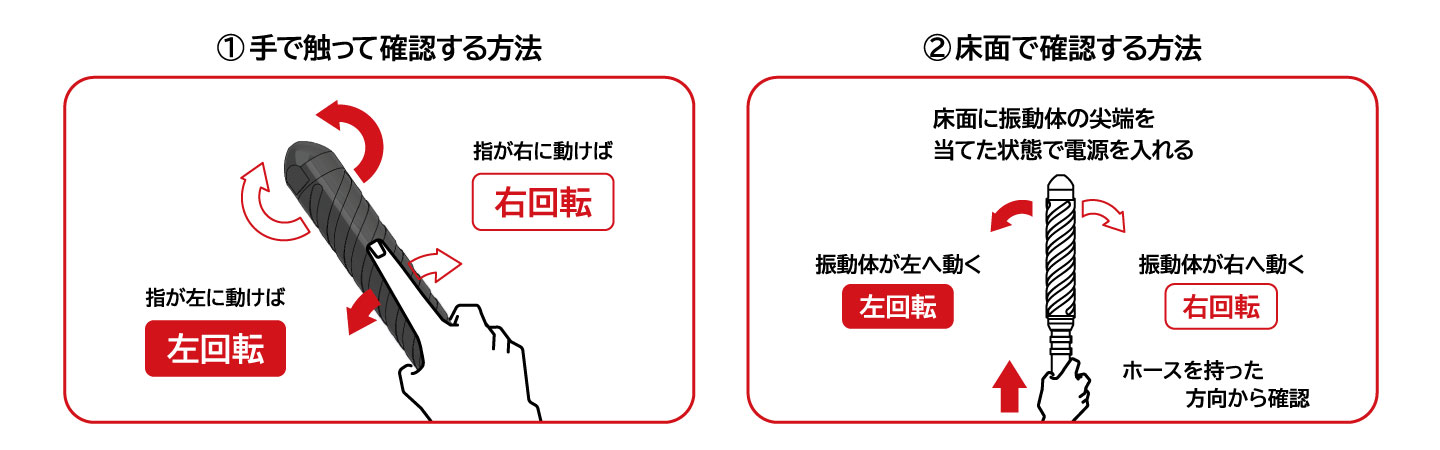

振動方向の確認

  1. 手で直接触って確認する方法は、図のように振動体を軽く右手で保持し、人指し指が右に動けば“右回転”、左に動けば“左回転”となりなります。
  2. 床面で確認する場合は振動している尖端を床につけると、左、又は右側に振動体が移動します。右に移動すれば右回転、左に移動すれば左回転です。

埋め殺し防止の効果

手元スイッチには右回転・左回転機能がついていて、打設中に振動部が鉄筋引っかかってしまった場合は左回転により振動部が浮き上がろうとする力を利用して回収する可能性が高くなり、いわゆる埋め殺し防止効果が期待されます。
（注）振動部が幾重にも鉄筋に噛みこんでしまった場合は物理的にも引き抜けません。

尖端は従来のマルヘッドとゴムヘッド

振動体尖端、マルヘッド： コンクリートへの抜き差しの際、生コンの飛散が少ない尖端形状です。
また、バイブレータの抜け後が綺麗に埋まる様 尖端の形状を設計しています。
振動体尖端、ゴムヘッド： ゴムヘッドの採用により打設時に型枠や鉄筋にバイブレータの尖端が接触することにより発生する打設時の騒音防止や、 型枠・鉄筋・タイルが尖端と接触する事により発生する破損等を防止出来ます。

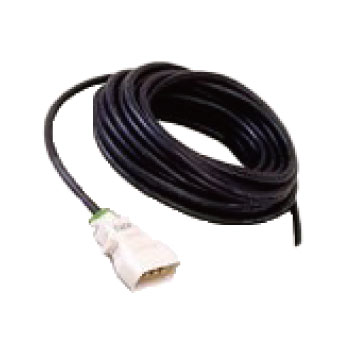

エコ製品です！

HBMシリーズはエコ製品です。特にキャブタイヤケーブルは環境に優しい材料を使用したエコケーブルです。
またHBMに使用しているキャブタイヤケーブルは10％の軽量化に成功しております。(当社従来比)
＊環境に優しい材料とは、焼却及び埋め立て処理をおこなう際に、有害物質の発生の元となる塩素などのハロゲン系元素や人体に害を及ぼす危険のある鉛成分を含んでいないこと。リサイクルしやすい材料を使用しています。

容易なメンテナンス

ロータと振動軸を一体化し、メンテナンスが容易になりました。
また、ベアリングがオイル潤滑ではなく、グリス潤滑なので潤滑油やオイルシールを管理する必要がなくなりました。

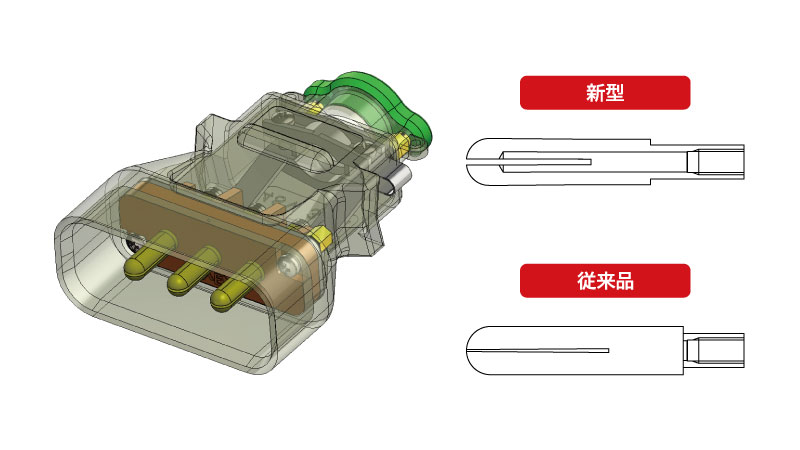

新機能のプラグを採用

プラグ部分の接触不良によるモータの焼損トラブルを減少させる為、開発されたEPプラグはスーパータフピンを採用しています。
スーパータフピンは半永久的に弾性を保ちプラグ部分の接触不良を起こさせません。

手元振動の低減

HBMの振動バランスを調整し、手元振動が最も少なくなる設計をしています。
また、新型ホースが振動を若干吸収する事により手元振動を低減します。

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
HBM40AXS 6M001058000¥287,100資料ダウンロードサイト
HBM50AXS 6M001059000¥301,400資料ダウンロードサイト
HBM40AXS-R 6M001101000¥295,900資料ダウンロードサイト
HBM50AXS-R 6M001102000¥311,300資料ダウンロードサイト

※外部コードは全機種15m標準装備しています。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

スパイラルインナー 仕様表

型式出力
（W）		電圧
（V）		電流
（A）		周波数
（Hz）		振動数
（Hz）		全長
（ｍｍ）		振動部
（径×長さ）
（ｍｍ）		外部ホース
（径×長さ）
（ｍｍ）		質量
（kg）
HBM40AXS250485.5200/240200/240646443×31033×600011.7
HBM40AXS-R650943×35512.0
HBM50AXS4009.0651452×36036×600015.7
HBM50AXS-R655452×40016.0
