高周波バイブレータ 分割式マルチバイブレータ
製品について
これまで一体型だったマルチバイブレータを、3つのアッセン部分に分割できる新機能を導入。
分割式バイブレータになったことにより点検から分解、修理までの時間を約1/7に短縮でき、特殊工具（加熱器やトーチなど）を使うことなく分割できるので、安全性も向上しました。
また、だれでも簡単に点検が可能な分割式専用の検査キットも準備しています。
これにより点検から交換判断までの時間が短縮され、返却時にパーツ交換の費用の見積りも出しやすくなりました。
さらに故障した場合は、修理から交換するだけになり、故障していない部分はそのまま使用することができるためSDGsに貢献できます。
高周波バイブレータは一体型から分割型へ。
製品の強み
一体型から分割型へ
従来の一体型マルチバイブレータでは、故障箇所の特定および分解、修理に手間も時間もかかる問題がありました。
そこで、新たに分割式コネクタを採用し、振動体，ホース，スイッチ外部コードアッセンの3つに分解することが可能となり、故障箇所の特定および分解、修理に要する時間を大幅に短縮させることに成功しました。
一本あたりの点検、分割、修理作業時間と作業工程を削減
故障箇所の特定が速い
分割式マルチバイブレータになることで、アッセン部分単位の故障診断が可能となり、故障箇所の特定が速くなりました。

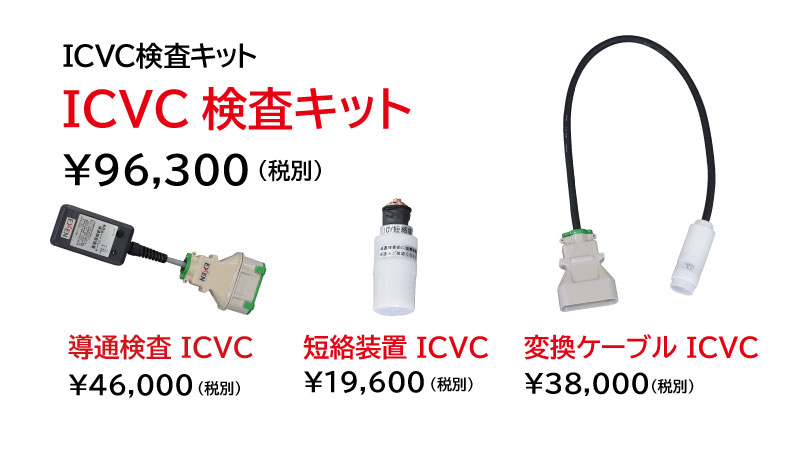

（だれでも簡単に点検可能な分割式専用の検査キットも用意しております。）
製品本体の検査
バイブレータに導通検査ICVCを接続するだけで導通確認ができます。
振動体アッセンの検査
分割した振動アッセンに変換ケーブル ICVC と導通検査ICVCを取り付けると試運転や導通確認ができます。

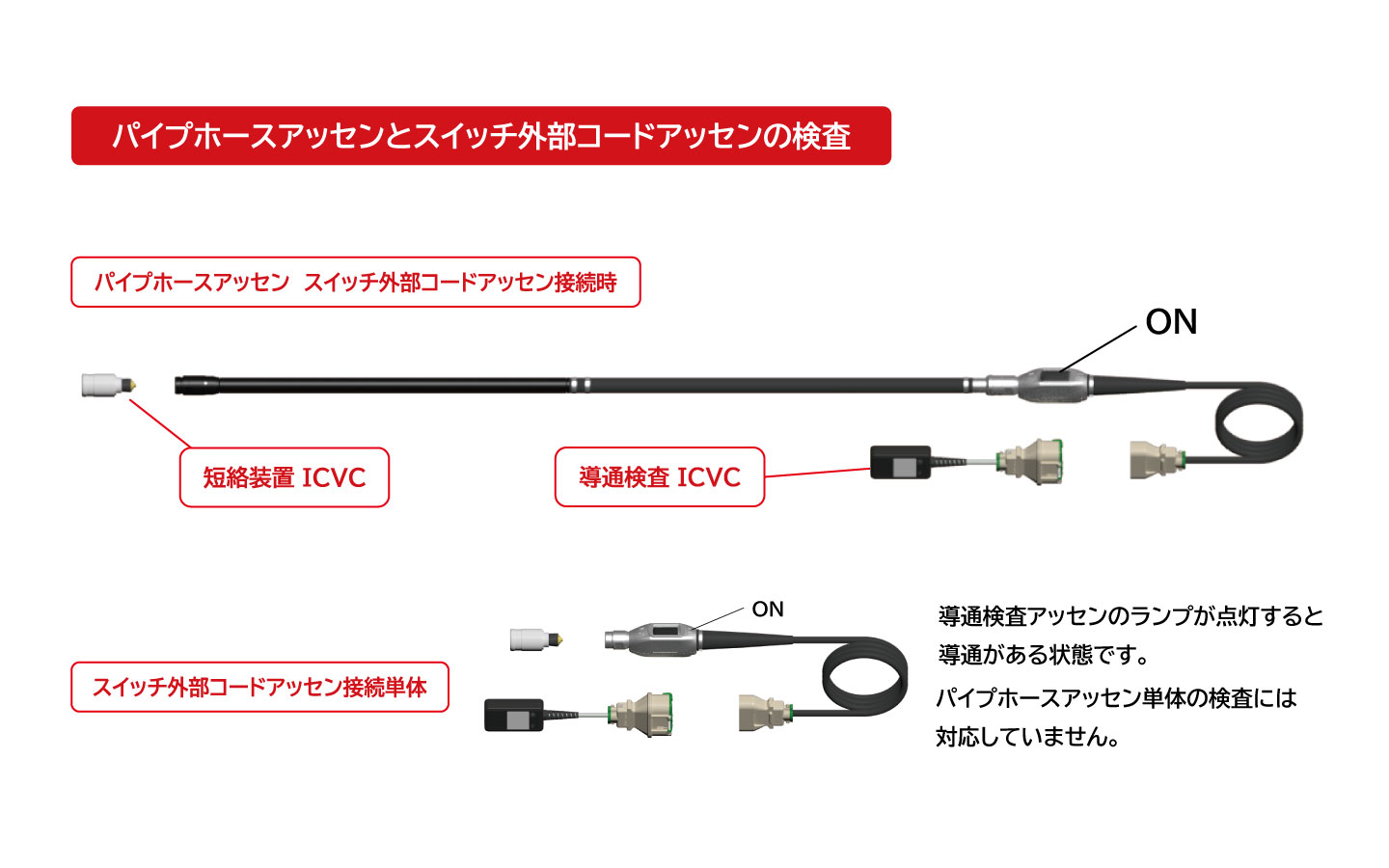

パイプホースアッセンとスイッチ外部コードアッセンの検査
パイプホースアッセンやスイッチ外部コードアッセンに短絡装置 ICVC を接続し、スイッチ外部コードアッセンのプラグに導通検査 ICVC を取り付けると導通確認ができます。
製品の休眠時間を短縮し回転率をアップ
分割、点検、修理作業のリードタイムを短縮することで、現場で製品が使用できなくなる時間を短縮し、回転率を向上させます。
分割作業が極めて安全
ガスバーナーや金属用の弓のこ、特殊な工具を必要とせずに分割できるので、安全かつ簡単に分割することができます。
【簡単】分割手順
現場に合わせて組み合わせを自由に変更
振動部は簡単に交換できるので、現場に合わせ自由に組み合わせを変更できます。
作業性と使いやすさを追求した振動体
フィンヘッドは、バイブレータの形状が6枚のフィン（ヒレ）形状となっており、振動エネルギーロスを減らし、効率的な振動伝達を行います。
また、コンクリートの悲惨を低減させた形状により、作業性と使いやすさを追求しました。
持ち運びや輸送もコンパクトに
振動部とホースの間にパイプを装備することで、鉄筋に絡まることなく、狭い隙間や傾斜がある型枠などに沿って狙った場所にピンポイントで挿入できます。

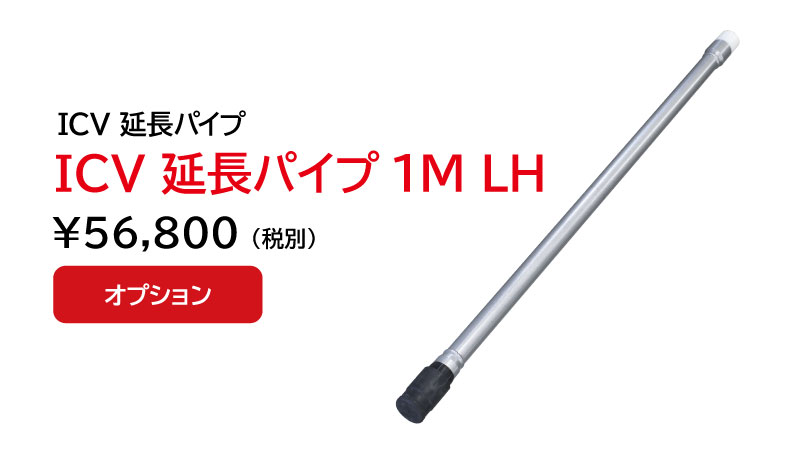

また、延長パイプ（1ｍ）を接続することでさらに延長可能となりました。
分割式のため従来品では困難であった持ち運びや輸送もスムーズです。
現場に応じてバイブレータの電源機器を選択可能
現場条件に合わせ、延長や分電により作業効率アップ
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

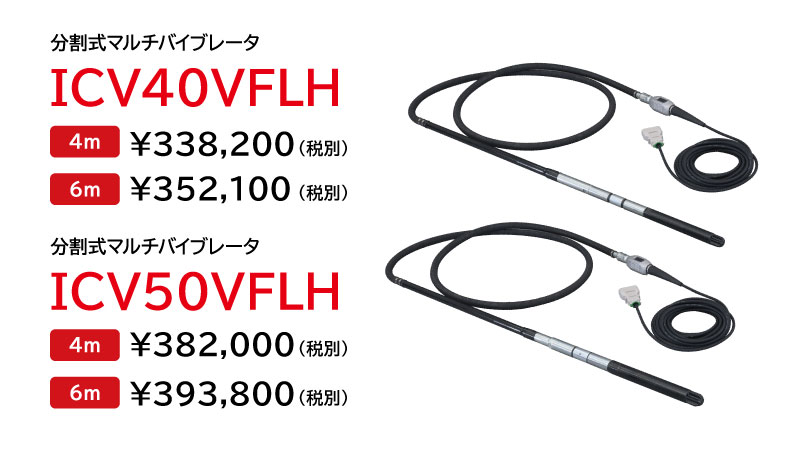

| ICV40VFLH 4M ﾏﾙﾁ ﾊﾞｲﾌﾞﾚ-ﾀ | 001899000 | ¥338,200 | 資料ダウンロードサイト |
| ICV40VFLH 6M ﾏﾙﾁ ﾊﾞｲﾌﾞﾚ-ﾀ | 001949000 | ¥352,100 | |
| ICV50VFLH 4M ﾏﾙﾁ ﾊﾞｲﾌﾞﾚ-ﾀ | 001900000 | ¥382,000 | 資料ダウンロードサイト |
| ICV50VFLH 6M ﾏﾙﾁ ﾊﾞｲﾌﾞﾚ-ﾀ | 001950000 | ¥393,800 | |

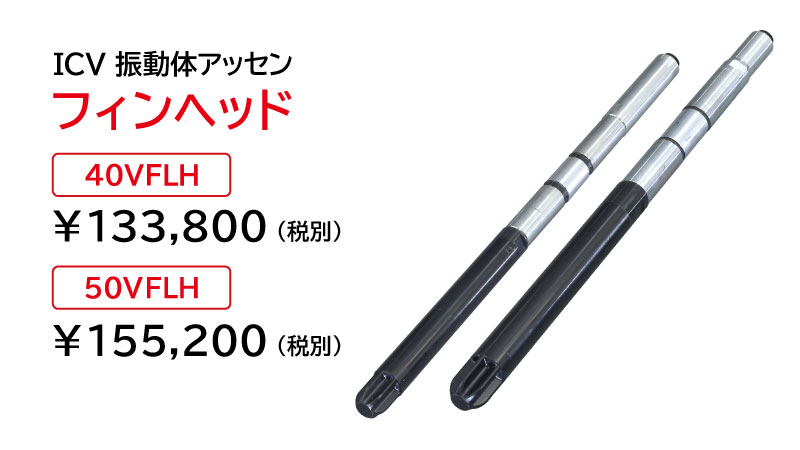

| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 40VFLH | 001945000 | ¥133,800 | ― |
| ICV ｼﾝﾄﾞｳﾀｲ ｱﾂｾﾝ 50VFLH | 001946000 | ¥155,200 | ― |
| ICV ﾊﾟｲﾌﾟﾎ-ｽ ｱﾂｾﾝ 4M LH | 001947000 | ¥139,100 | ― |
| ICV ﾊﾟｲﾌﾟﾎ-ｽ ｱﾂｾﾝ 6M LH | 001948000 | ¥150,900 | ― |
| ICV ｴﾝﾁﾖｳﾊﾟｲﾌﾟ 1M LH | 001951000 | ¥56,800 | ― |

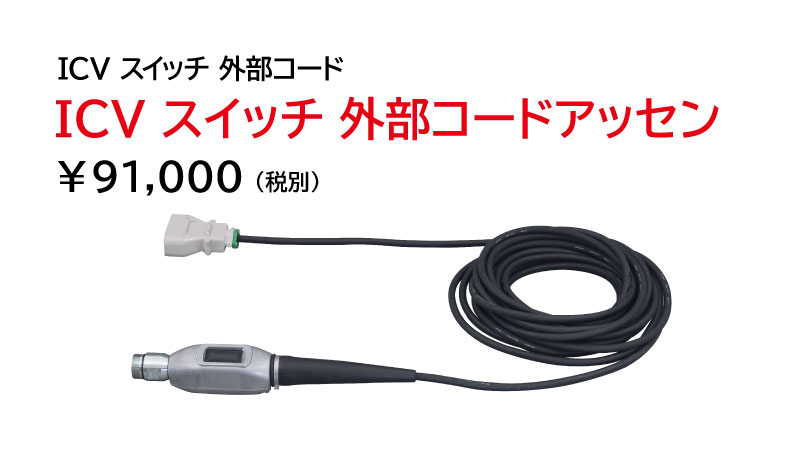

| ICV ｽｲﾂﾁｶﾞｲﾌﾞｺ-ﾄﾞ ｱﾂｾﾝ | 001917000 | ¥91,000 | ― |
| ﾄﾞｳﾂｳｹﾝｻ ｱﾂｾﾝ ICVC | 102263000 | ¥46,000(*1) | ― |
| ﾍﾝｶﾝｹ-ﾌﾞﾙ ｱﾂｾﾝ ICVC | 102266000 | ¥38,000(*1) | ― |
| ﾀﾝﾗｸｿｳﾁ ｱﾂｾﾝ ICVC | 102265000 | ¥19,600(*1) | ― |
| ICVC ｹﾝｻｷﾂﾄ | 001942000 | ¥96,300 | ― |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
分割式マルチバイブレータ ICV-LH 仕様表
| 型式 | 出力 (W) | 電圧 (V) | 電流 (A) | 周波数 (Hz) | 振動数 (Hz) | 全長 (mm) | 振動部 (径×長) (mm) | 外部ホース (径×長) (mm) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ICV40VFLH-4M | 250 | 48 | 5.5 | 200/240 | 200/240 | 5,936 | 43×360 | 33×4,000 | 16.1 |
| ICV50VFLH-4M | 400 | 9.0 | 52×423 | 18.4 |
※質量には外部コード（１５ｍ）も含まれています。
分割式マルチバイブレータ 分割アッセン 仕様表
| 型式 | 全長 (mm) | 質量 (kg) | 型式 | 全長 (mm) | 質量 (kg) |
|---|---|---|---|---|---|
| ICVｼﾝﾄﾞｳﾀ ｱｯｾﾝ40VFLH | 836 | 5.6 | ICV ﾊﾟｲﾌﾟﾎｰｽ ｱｯｾﾝ 4M LH | 4,959 | 5.8 |
| ICVｼﾝﾄﾞｳﾀ ｱｯｾﾝ50VFLH | 7.9 | ICV ﾊﾟｲﾌﾟﾎｰｽ ｱｯｾﾝ 6M LH | 6,959 | 7.2 | |
| ICVｽｲｯﾁｶﾞｲﾌﾞｺｰﾄﾞ ｱｯｾﾝ | - | 4.72 | ICV ｴﾝﾁｮｳﾊﾟｲﾌﾟ 1M LH | 1,044 | 2.5 |
※質量には保護キャップは含まれておりません。
