リレーノッカー(バイブタイプ)

ハンマーリングの自動化で粉粒体の閉塞を解消!

このような使い方をされています

  • 01汚泥燃料化設備 ホッパー内滞留防止の為
  • 02ゴミ処理場での集塵器ダストホッパ閉塞防止
  • 03リサイクル燃料(木材を圧縮したカプセル)供給ホッパ閉塞防止
  • 04ガラスカレット貯留ホッパ閉塞防止
  • 05家畜用飼料サイロの閉塞解消
  • 06シリカゲル排出促進用
  • 07焼成物原料の壁面付着解消
  • 08リサイクル工場での飛灰付着の払い落とし。アルミニウム粉の排出促進
  • 09製薬工場での配管内の付着防止

このような場所で使用されています

特長

エアー式のリレーノッカー(バイブタイプ)は圧縮空気の力でピストンがベース面を勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。 また、エアー供給のみで使用出来る為、安全性と経済性に優れており、遠心力振動を与えると固着する性質を持つ粉粒体に対しても、支障なく安心してご利用いただけます。


打撃力が可変出来る

エアー式のリレーノッカーシリーズは、特殊な傘型バルブ機構(特許)により供給エアーの圧力を変更するだけで打撃の力を可変出来ます。閉塞防止の解消が出来ない場合はエアー圧力をあげて使用、強すぎる場合は逆にエアー圧力を下げて使用します。又、音の軽減にも圧力の調整が有効です。 取付工事で機種選定の過剰能力や能力不足があった場合でも打撃力の調整で解決出来ることもある為、打撃力可変の機構は現場でも、機種選定が安心と喜ばれています。

リレーノッカー(バイブタイプ)

※中央の青い部分が「傘型バルブ」

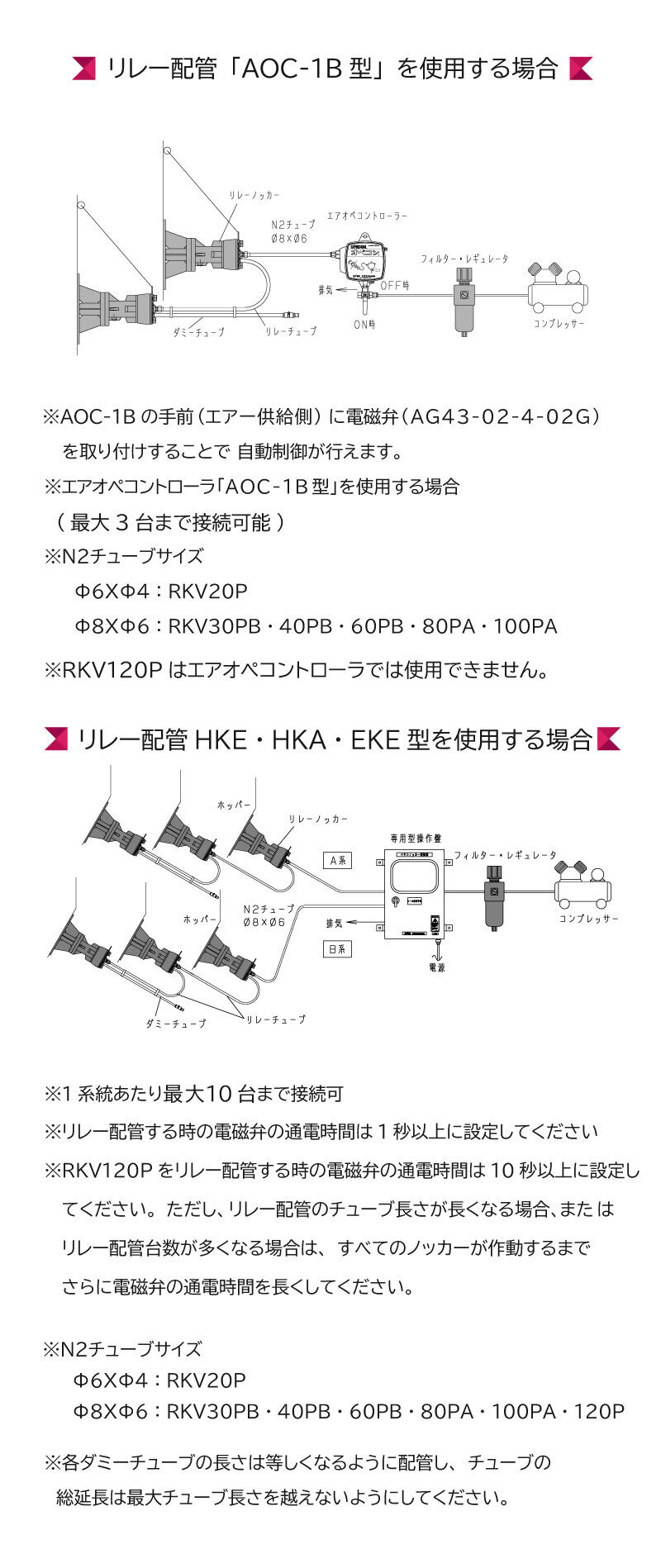

複数台同時使用のリレー配管が出来る

エアー式リレーノッカーは1台の操作盤で1台はもちろん、複数台を同時に運転出来るリレー配管機能(特許)を備えています。1台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、全体の設備において操作盤の台数が減らせる為に、リレー配管の採用で設備費用が安くなります。

※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

リレーノッカー(バイブタイプ)

※AOC-1Bの手前(エアー供給側)に電磁弁(AG43-02-4-02G)を取り付けすることで 自動制御が行えます。
※N2チューブサイズ
RKV20:Φ6XΦ4/RKV30・40・60・80・100PA:Φ8XΦ6


リレーノッカーの作動原理

1. ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2. 三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3. 傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面をたたきます。その衝撃力が粉粒体の付着や閉塞を解消します。

※エアー式のリレーノッカーの動作原理については「フローエイドの動作原理について」もご参照下さい。

リレーノッカー(バイブタイプ)

図はRKV30PA型


オイルフリーで運転でき、環境に優しい

運転時に潤滑油を必要としません。オイルミストが出ない為、工場内の作業環境には最適です。エアーの供給設備にオイラーなどの設置も必要なく、経費削減とオイル供給のノーメンテナンスなど多くのメリットがあります。

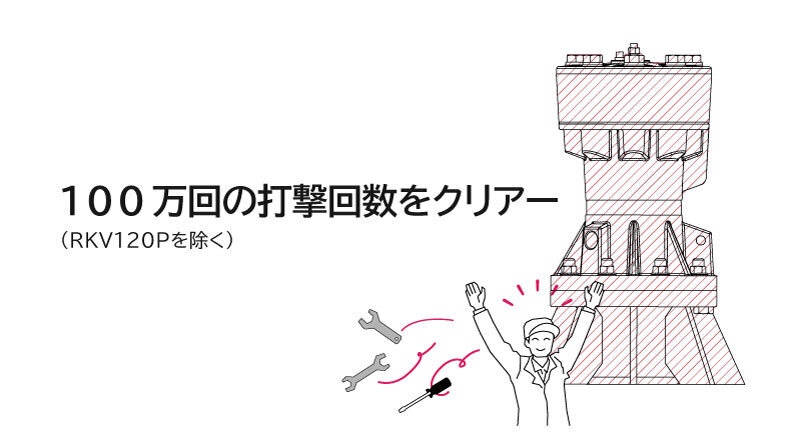

シンプルな構造と高耐久力

リレーノッカーシリーズは、100万回の打撃回数をクリアー。高い設計基準の耐久性とシンプルな構造でほとんどメンテナンスフリーで使える為、不要な予備部品の買い置きも必要ありません。 このエアー式のノッカーシリーズは長年の納入実績で、お客様には故障がほとんどなくメンテナンスが必要ないと喜ばれています。

リレーノッカー(バイブタイプ)

便利なプッシュワン継手を採用(RKV20のみ)

簡単に着脱の出来る給気方向自在のプッシュワン継手を採用。ここに装着するチューブ類は従来の8mmから6mmタイプに変更しました。
*従来の8mm取り出し口径のコントローラでも6mmチューブがそのままお使いいただけるキットも標準装備しています。

リレーノッカー(バイブタイプ)

型式一覧



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
RKV20P  000992000 ¥29,500(*1) 製品図面ダウンロード
RKV30PA  000690000  ¥40,000 製品図面ダウンロード
RKV40PA  000686000  ¥61,000 製品図面ダウンロード



    * (*1 )この製品はお客様にて運賃をご負担願います。

    * ベースを標準装備しています。



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード

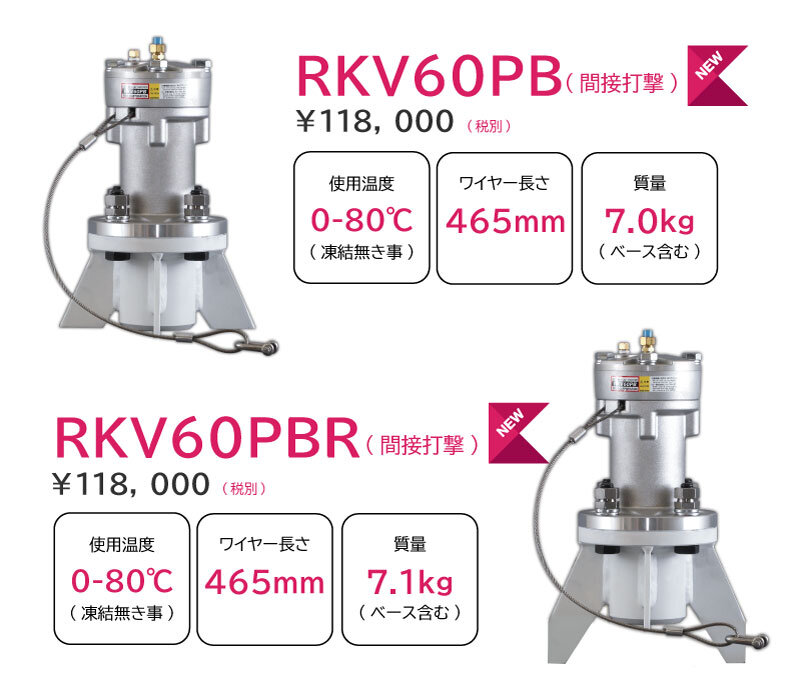

RKV60PA  000687000 ¥91,000 製品図面ダウンロード
RKV80PA  000691000 ¥125,000 製品図面ダウンロード

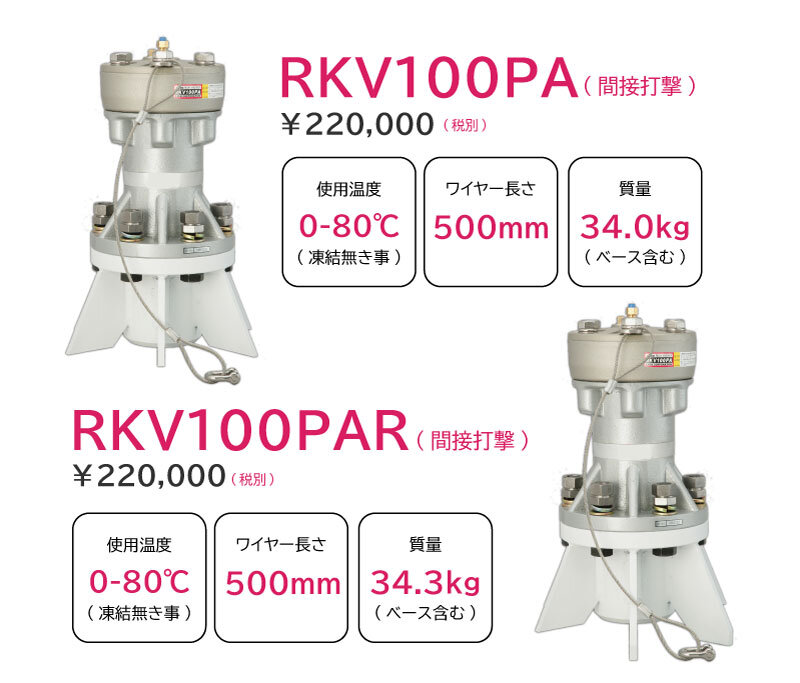

RKV100PA   000692000 ¥168,000 製品図面ダウンロード



   *平面取付用のベースを標準装備しています。



型式 品目コード 販売価格(税抜き) 製品図面ダウンロード

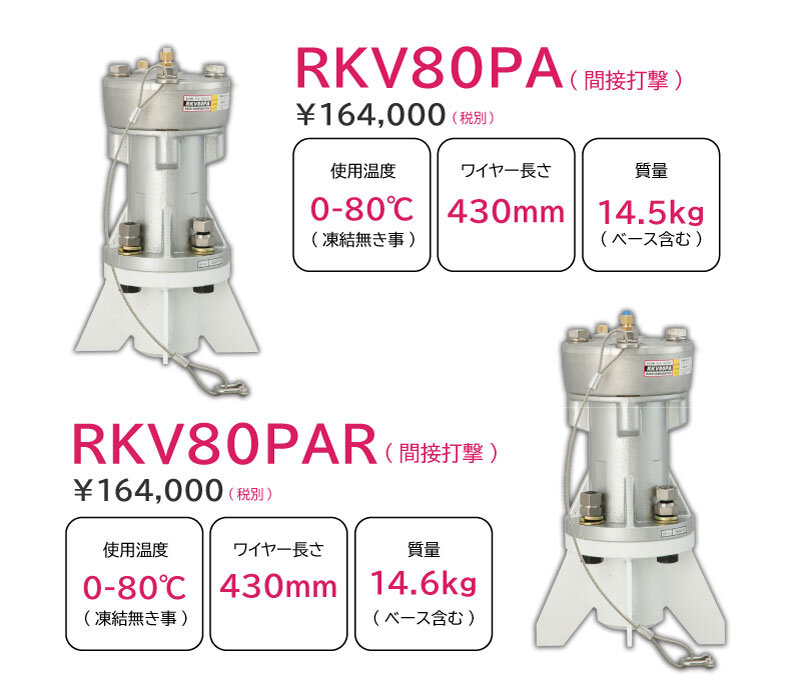

RKV60PAR  001198000 ¥91,000 製品図面ダウンロード
RKV80PAR  001199000 ¥125,000 製品図面ダウンロード
RKV100PAR  001200000 ¥168,000 製品図面ダウンロード



   *PARは丸型ホッパー用の曲面取付用ベースを標準装備しています。

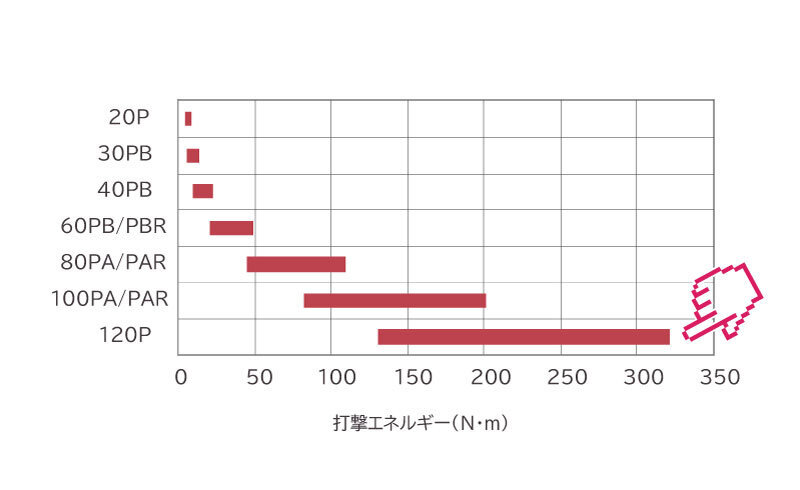

仕様

RKV型仕様(通常配管)

型式 使用圧力
(MPa)
打撃
サイクル
(回/min)
空気消費量
(L/回(ANR))
打撃
エネルギー
(N・m)
衝撃力 質量
(kg)
(kg・m/s)  相当する
ハンマーポンド
RKV20P 0.3 ~ 0.7 1~60 0.04~0.10  4.3~8.3 0.6~0.8 0.6以下 0.8
RKV30PA 0.05~0.13 5.5~13.1 1.2~1.8  1以下 1.4
RKV40PA 0.15~0.37 9.2~22.3 2.6~4.0 1~1.5 3.5
RKV60PA/PAR 0.33~0.77 20.6~49.0 6.9~10.6 1.5~3  9.3/9.4
RKV80PA/PAR 0.60~1.40 45.1~109 15.2~23.7  3~8 14.5/14.6
RKV100PA/PAR 0.98~2.28 82.4~201 30.0~46.9 6~15 34.0/34.3

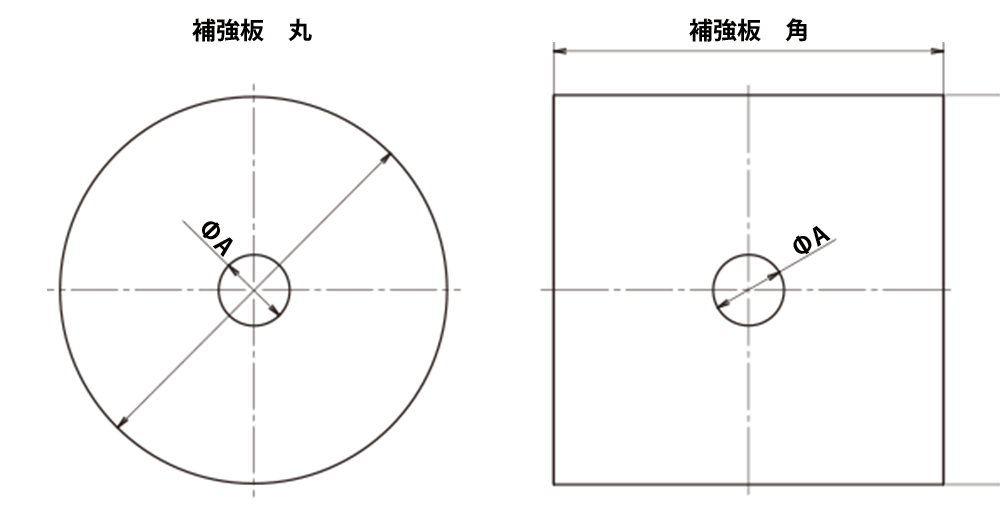

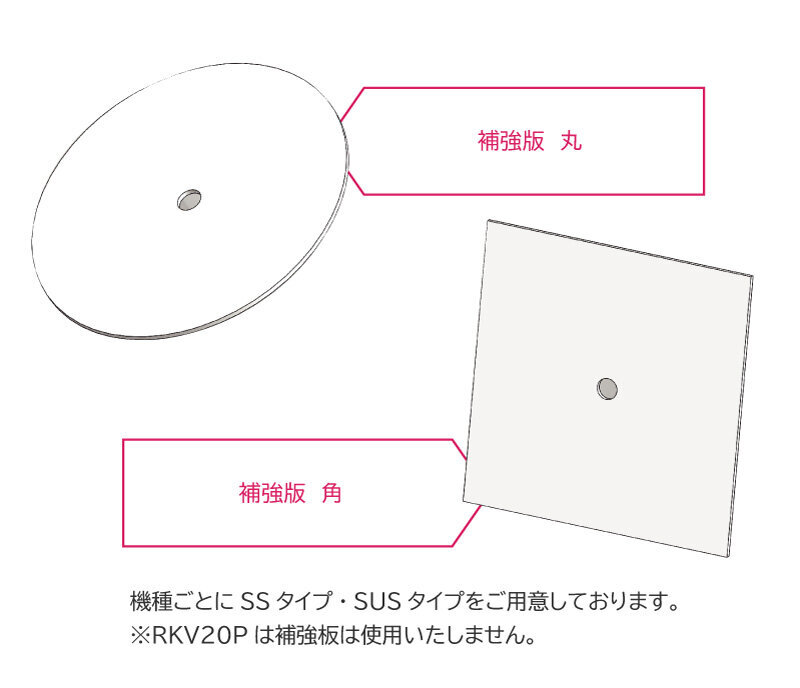

※補強リブはRKV60PA以上の機種に、ワイヤー及びシャックルは全機種に標準装備されております。

※質量にはベースも含む。

寸法・設置・操作盤

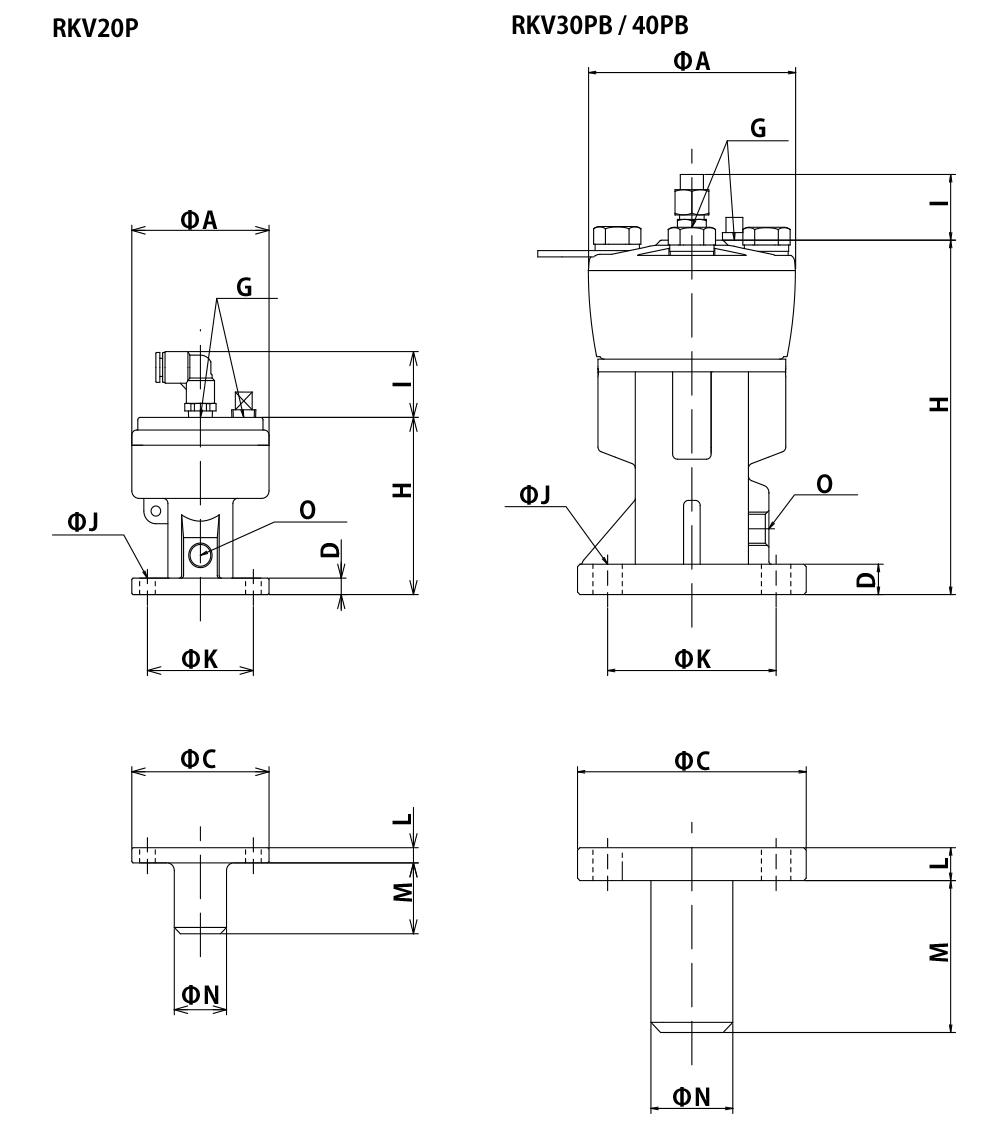

製品寸法図

製品寸法表

型式 φA φC D G H I φJ φK L M φN O 使用チューブ径
RKV20P 57 57 6.5 Rp1/8 70 (26) 6.5 44 6 28 21.7 Rp1/8 φ6Xφ4
RKV30PA 66 70 8 95 (25) 8.5 55 8 35 27.2 Rp1/4 φ8Xφ6
RKV40PA 86 95 12 140 12.5 70 13 60 34.0

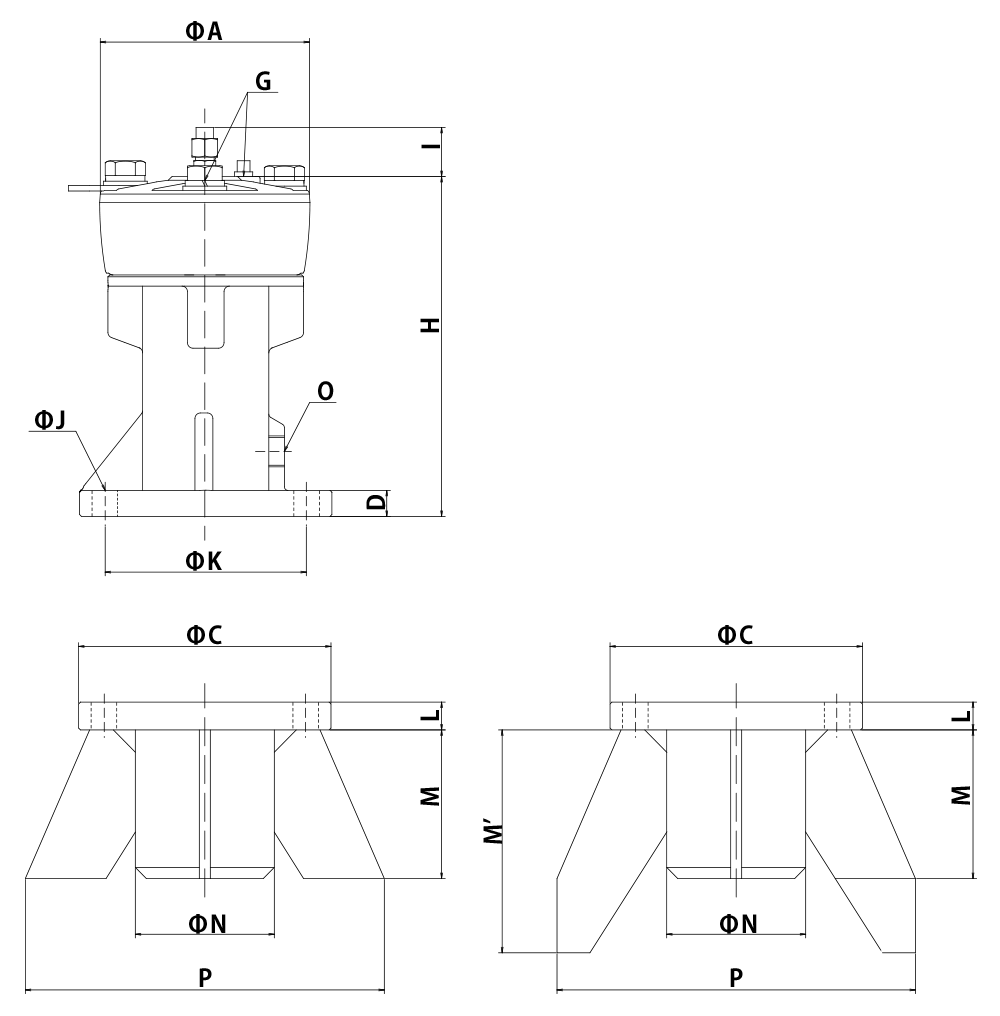

製品寸法図

製品寸法表

型式 φA φC D G H I φJ φK L M M' φN O P 使用チューブ径
RKV60PA/PAR 115 138 14 Rp1/8 183 (25) 14.5 110 15 80 120 76.3 Rp3/8 (196) φ8Xφ6
RKV80PA/PAR 146 148 16 Rp1/4 222 (28) 17.0 120 18 90 115 Rp1/2  (216)
RKV100PA/PAR 175 208 20 270 21.0 170 23 115 135 114.3 Rp3/4 (308)

設置方法

※付属のボルト・スプリングワッシャ・ハードロックナットで本体を固定する場合は、締付トルクを守って下さい。締付トルクが弱いと、作動時の衝撃でナットが緩む恐れがあります。
※落下防止の為、付属の落下防止用ワイヤーとシャックルで本体を吊り下げ固定します。
なお、シャックルのネジ部には、必ず針金等でネジの緩みを防止して下さい。
