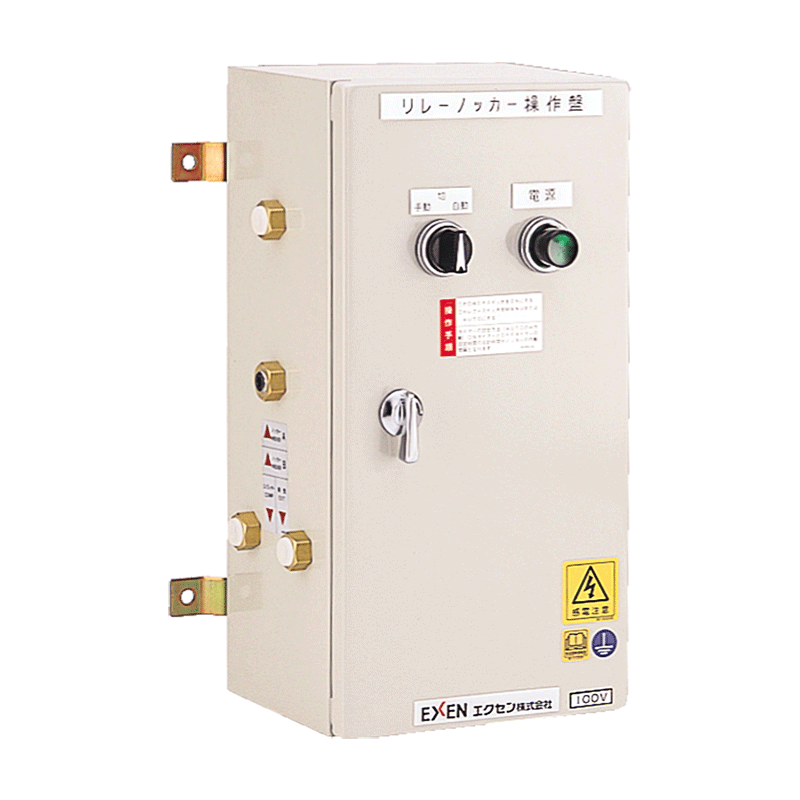

リレーノッカー操作盤 HKE

現場の使用情況にあわせた、機種も豊富なノッカー操作盤

このような使い方をされています

  • 01製粉工場内、RKV制御台数タイマー操作必須の場合に使用
  • 02生コン工場での細砂サイロ閉塞防止
  • 03ダム現場での生コンサイロ閉塞防止

このような場所で使用されています

特長

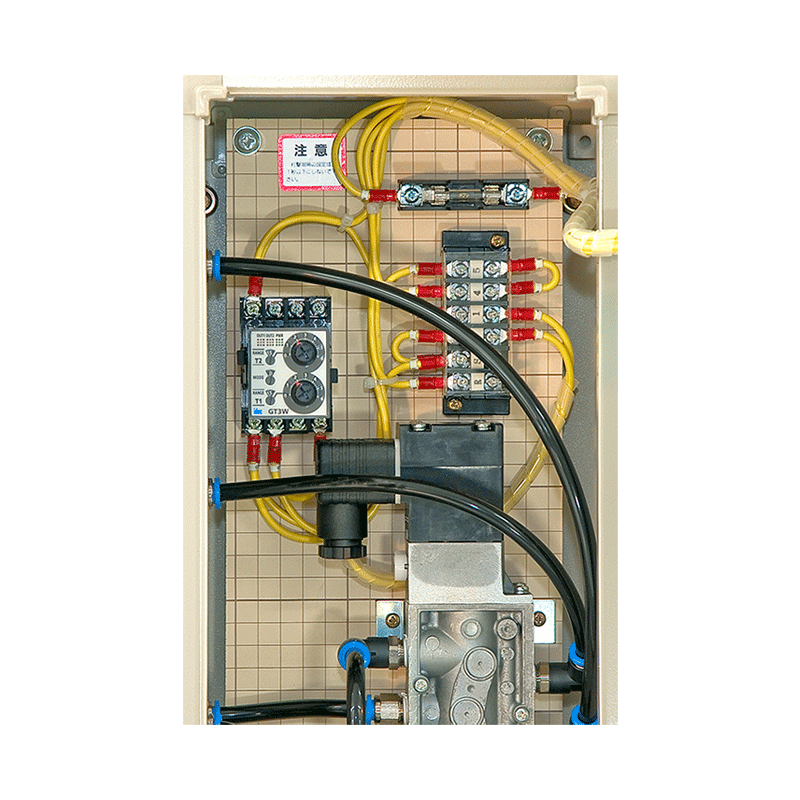

HKEタイプは、リレーノッカーやソフトディスクブラスターなどの運転間隔を制御し、電磁弁を装備しています。

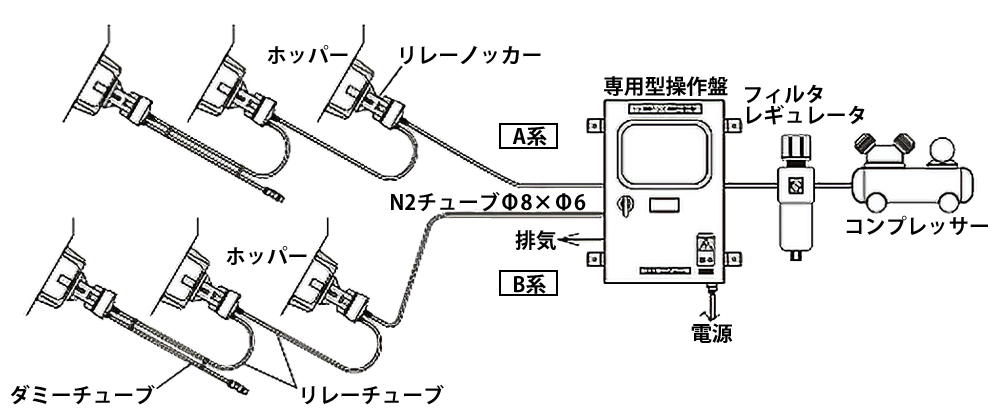

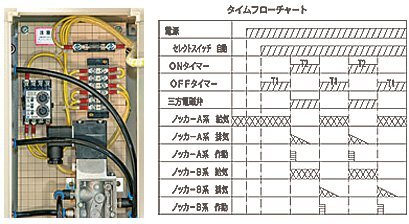

A系統とB系統の2系統での運転が可能です。
入力電源は100V/200Vシリーズと、屋内仕様のHKE1000シリーズがあります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。


複数台数使用可能

HKE型は、RKV/RKD/RKVSなどのノッカーを制御する操作盤です。
通常配管時のノッカー使用台数は以下の通りです。
RKVS15: 10台
RKV/RKVS20およびRKV/RKD/RKVS30: 8台
RKV/RKD/RKVS40およびRKV/RKD/RKVS60: 6台
RKV/RKD80およびRKV/RKD100: 4台
RKV/RKD120: 2台
これは1系統あたりの同時制御可能台数です。
また、リレー配管使用時においても、機種に関わらず1系統当たり10台まで使用可能です。

リレーノッカー操作盤 HKE
リレーノッカー操作盤 HKE

外部の設備機器からの信号をもらって運転が可能

操作盤内の端子台に設置された外部接点(無電圧接点)を使用することで、ホッパーの開閉バルブや搬送ラインの信号を受けてノッカーの打撃を開始できます。 自動制御時の遠隔操作にも便利です。

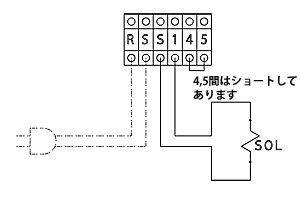

HKE 配線注意事項

「4,5」という端子台を使用することができます。
この端子台間にスイッチ(接点)を設けることで、HKE型を外部から制御できます。

リレーノッカー操作盤 HKE

HKE型操作盤配線図

型式一覧

型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
HKE1100A 001037000 ¥137,000 製品図面
ダウンロード
HKE1200A 001038000 ¥137,000 製品図面
ダウンロード

*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

HKE1100A、HKE1200A仕様

型式 構造 電源電圧 消費電力 タイマー設定時間 使用圧力
(MPa)
ノッカー使用台数 概寸法
L×W×H
(mm)
取付寸法 質量
(kg)
E F φd
HKE1100A
防塵構造
保護等級
IP4X
単相AC
100V
16W ON/OFFタイマー
0.1秒~6時間
0.3 - 0.7 RKVS15 10台
RKV/RKVS20 8台
RKV/RKD/RKVS30 8台
RKV/RKD/RKVS40 6台
RKV/RKD/RKVS60 6台
RKV/RKD80 4台
RKV/RKD100 4台
RKV/RKD120 2台
(1系統あたりの通常配管時)
264×173×400 240 280 9 7.0
HKE1200A 単相AC
200V

上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせください。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

寸法・設置・操作盤

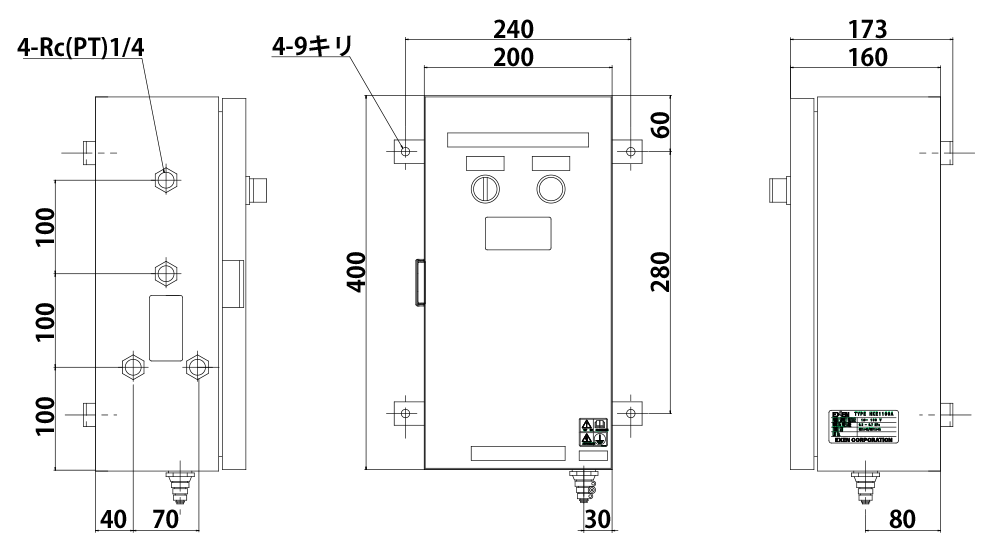

HKE1100A / HKE1200A 寸法図
