リレーノッカー・ミニミニブラスター配管接続方法

　配管例を参考に、通常配管／リレー配管のいずれかの配管を選択して下さい。

・専用操作盤(HKE・HKA型)で１系統のみ使用する場合は、他系統口にプラグによる栓をして下さい。
・専用操作盤(HKE・HKA型)ではA系統・B系統の２系統にノッカーを接続できますが、蓄圧と打撃の動作が正反対に行われます。

１．通常配管の配管例

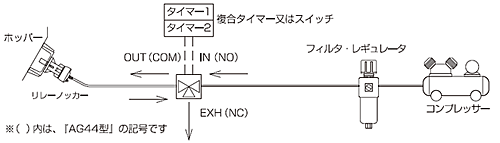

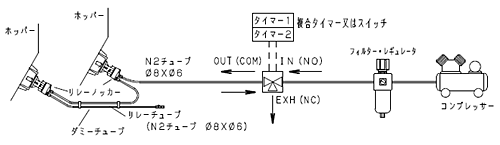

A 三方電磁弁「AG44」を使用する場合

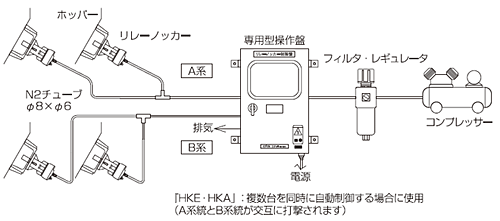

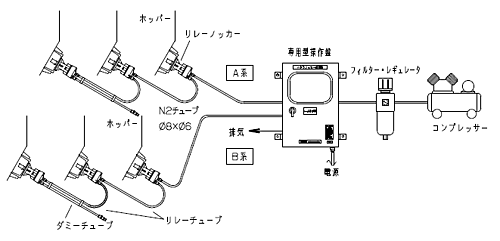

B 専用操作盤「HKE・HKA」を使用する場合

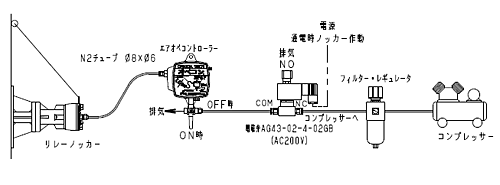

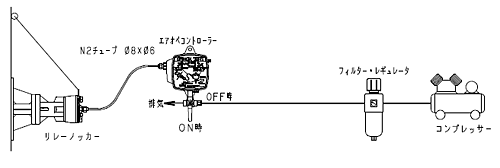

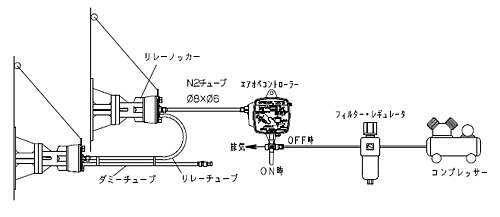

C エアオペコントローラ「AOC-1B型」を使用する場合

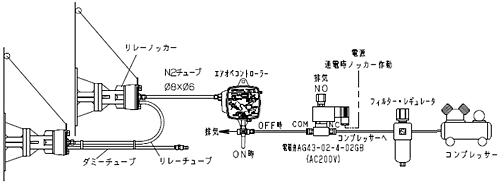

・AOC-1Bの手前に電磁弁「AG43-02-4-02G」を取付けする事で、自動制御が行えます。

D 三方電磁弁「AG44」とマスターバルブ「MV-1」を使用する場合

マスターバルブ「MV-1」を利用する場合

・操作盤又は電磁弁からノッカーまでに延長チューブを長くする時に、作動不良や打撃力低下を防止するためマスターバルブをご使用ください。
・マスターバルブを使用する時は供給圧を0.4MPa以上で使用し、配管距離をノッカーとマスターバルブ間を１ｍ、マスターバルブと操作盤・電磁弁間を50ｍ以内でご使用ください。
