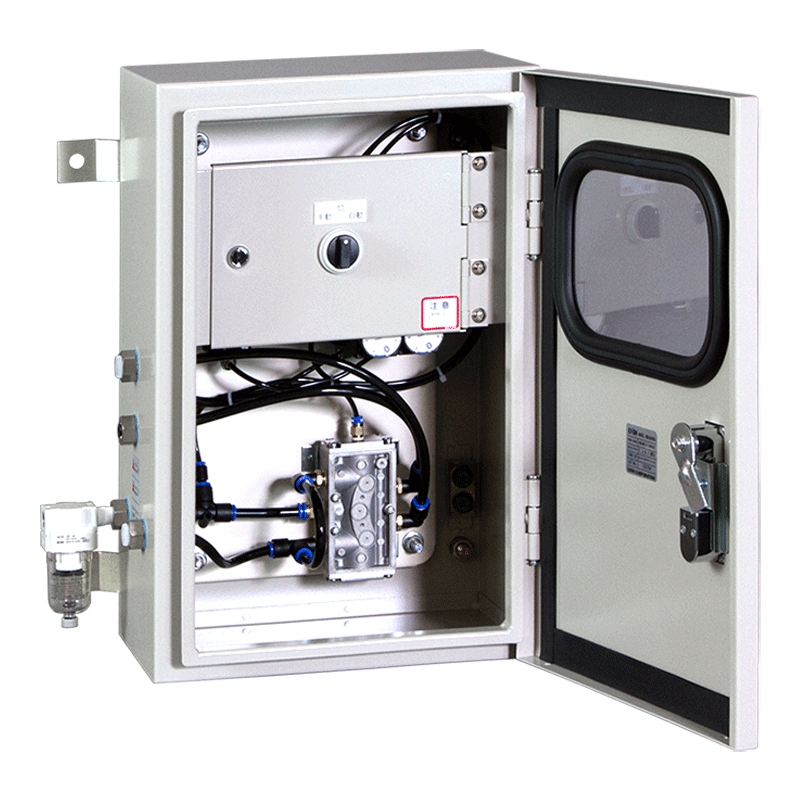

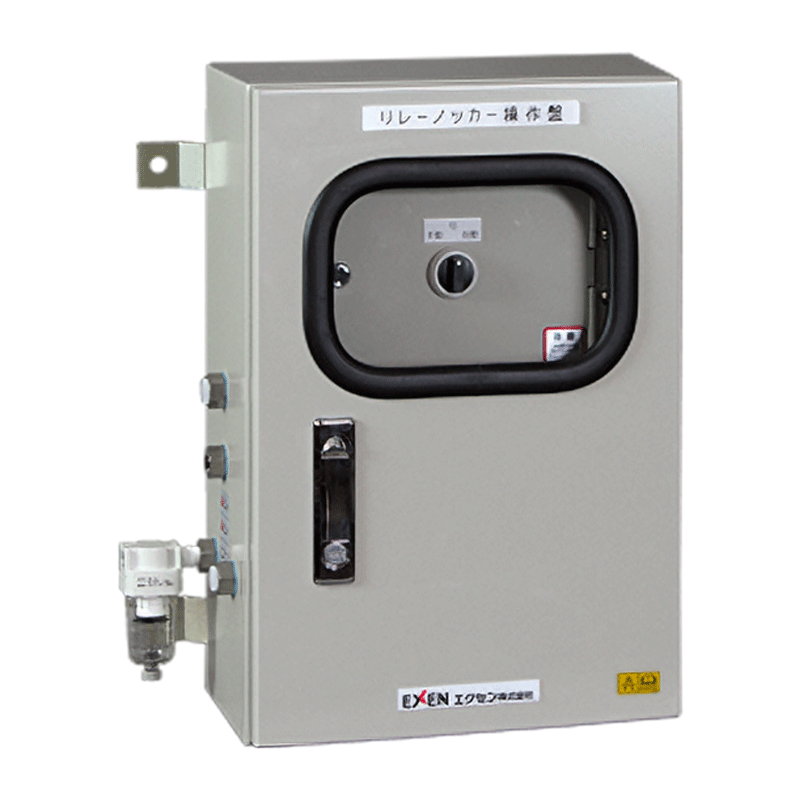

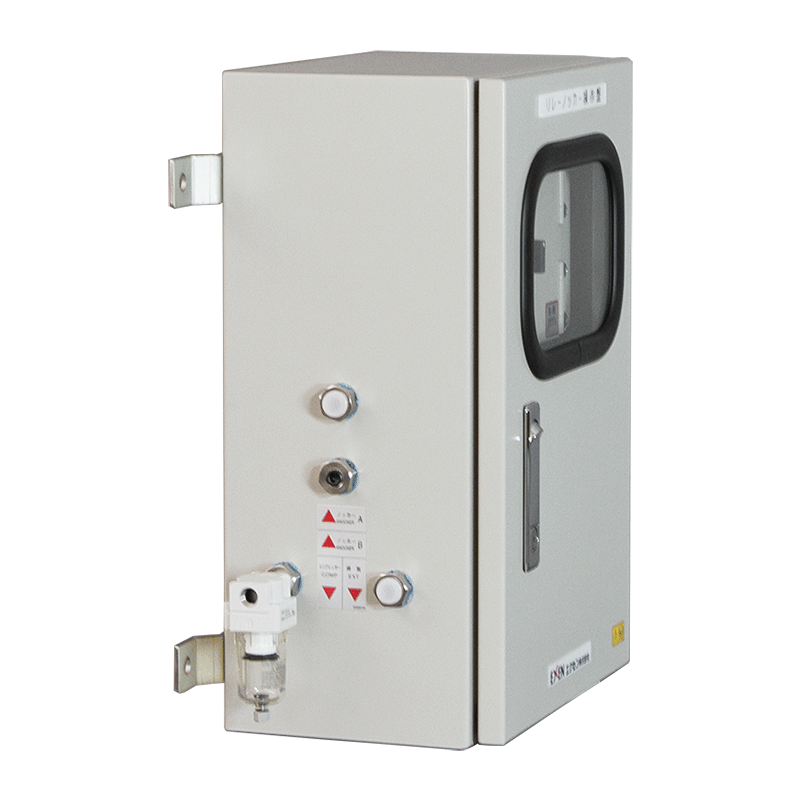

リレーノッカー操作盤 HKA5000A
リレーノッカー操作盤 HKA5000A
電源不要・防爆仕様対応の操作盤
このような使い方をされています
- 01製鉄所構内 防爆区域内でノッカーミニブラスター制御に使用
- 02石油化学工場の樹脂ペレット製造ライン（防爆エリア）でノッカーを制御
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
電源を必要とせず、エアーの供給だけで運転と運転間隔の制御が出来る操作盤です。 電源のない現場や防爆エリアでの使用が可能です。 ※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

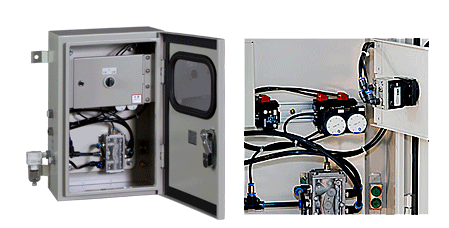

電源が要らないエア制御式を採用

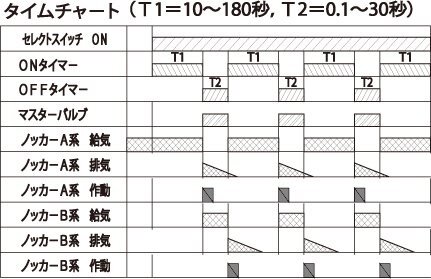

作動間隔を制御するタイマーや手動/自動運転の切替を制御する部品（OR素子）は、エア制御方式を採用しており、電源を必要としません。 エア制御方式は、空気圧を利用して動作するため、電源のない場所でも使用できます。 作動間隔は最長で180秒まで設定可能です。
保護等級IP44で、悪条件下でも使用可能
保護等級IP44に準拠しており、屋内外兼用型で悪条件（粉塵の多い等）の現場でも使用可能です。
防爆地区での制御に最適
粉塵爆発や発火事故の恐れがある特定地区でノッカーを使用する際に、N2（窒素）を使用することで、爆発事故を防止するための操作盤です。
手動/自動兼用型
セレクトスイッチを使用して、手動／自動運転の選択が出来ます。

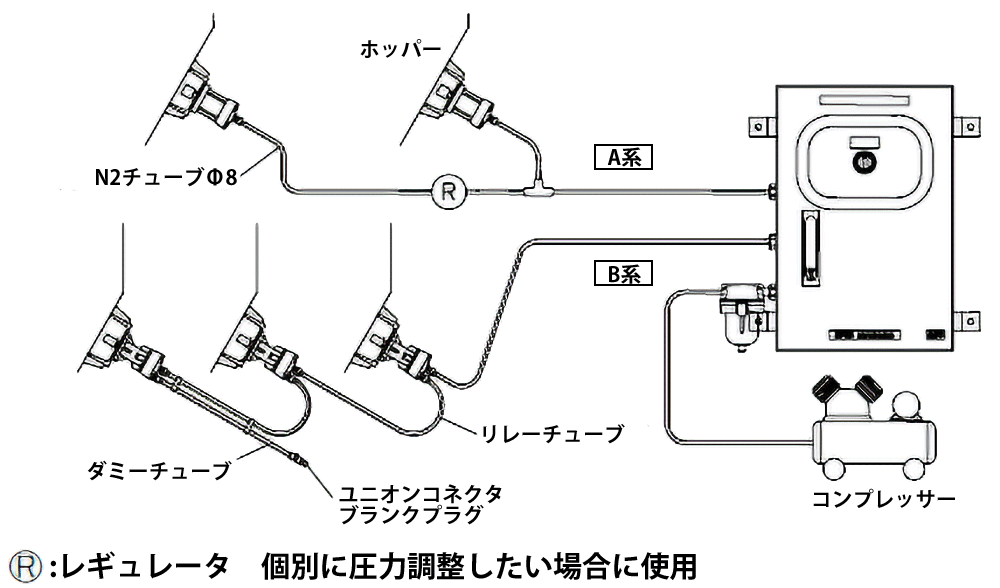

複数台数使用可能（HKA型）
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| HKA5000A | 000929000 | ¥246,000 | 製品図面 ダウンロード |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
HKA5000A仕様
| 型式 | 構造 | 制御方式 | タイマー設定時間 | 使用圧力範囲 （MPa） |
ノッカー使用台数 | 質量 （kg） |
|---|---|---|---|---|---|---|
| HKA5000A | 水切防 水防塵構造 保護等級IP44 |
エアー制御 | ＯＮタイマー 10秒～180秒 ＯＦＦタイマー 0.1秒～30秒 |
0.3～0.7 | RKVS15 10台 RKV/RKVS20 8台 RKV/RKD/RKVS30 8台 RKV/RKD/RKVS40 6台 RKV/RKD/RKVS60 6台 RKV/RKD80 4台 RKV/RKD100 4台 RKV/RKD120 2台 (1系統あたりの通常配管時） |
12.0 |
※上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせ下さい
寸法・設置・操作盤

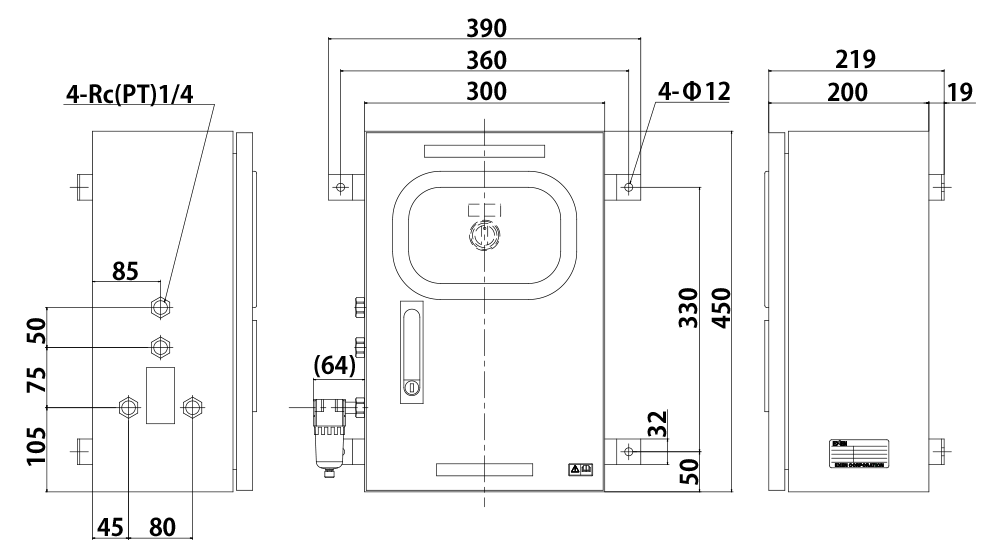

HKA5000A 寸法図
