振動フィーダ 振動台式 バイブロフィーダ

製品について

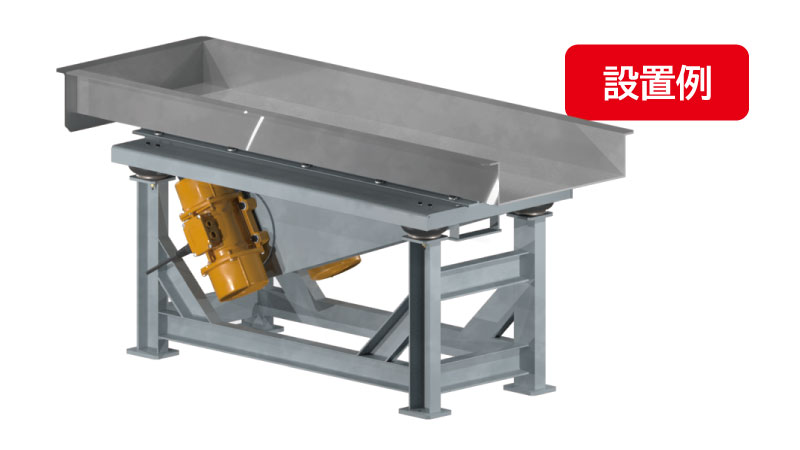

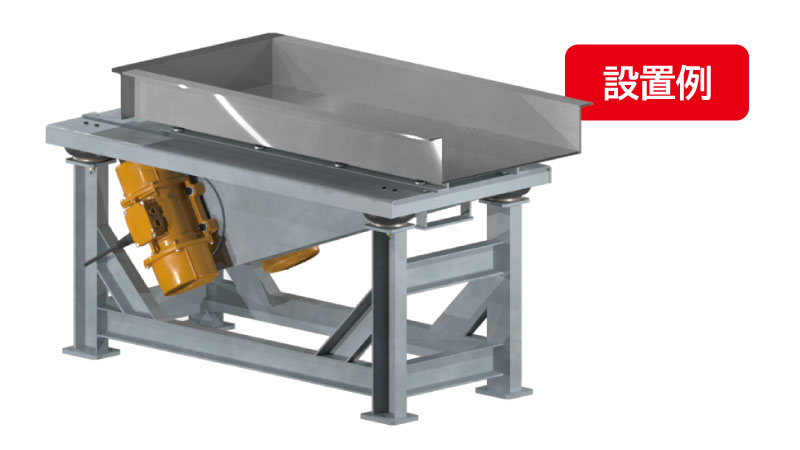

<振動台式のバイブロフィーダ>は、振動源と振動緩衝装置を備えた振動台の上にトラフを載せる構成となっています。
振動源である振動モータを直接取り付けて振動輸送させる従来のバイブロフィーダ（振動フィーダ）と異なり、一台の振動台で用途に応じて、幅・長さ・深さなどサイズの異なるトラフを載せ代えて使用することもできます。
※トラフの質量には設計制限があります。

＜バイブロフィーダの概要＞
振動モータやピストンバイブレータでトラフを振動させ、粉粒体や骨材などの原料を効果的に供給・輸送する機械です。
また、振幅や振動数を変更することで供給量を簡単に調整でき、食品・化学業界や産業廃棄物（空缶・ビン・ペットボトルなど）処理など、様々な用途に適しています。
原料の特性や搬送条件に応じて、小型から大型まで各種の設計・製作が可能です。（受注生産品）

バイブロフィーダのページへ

製品の強み

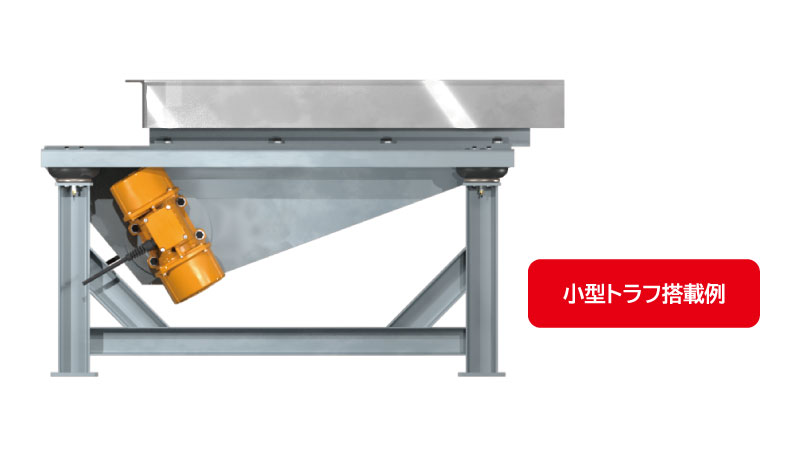

異なるサイズのトラフで多用途に使うことができます

振動台は、トラフをボルトで固定する構造です。
一台の振動台に対して幅・長さ・深さなどサイズの異なるトラフを載せ代え、多用途に使うことができます。

振動フィーダは各種業界で活躍しています

振動フィーダは土木・建設・機械・電機・食品・化学・プラスチック業界など、粉粒体プロセスの合理化を図り、作業効率を高める振動輸送機としてあらゆる業界で使用されています。

輸送ワークの例
砂利・砂・カットキャベツ・米・飼料・アルミ缶・電線材・機械部品・にんにくなど。



幅広い輸送量に対応します

振動フィーダで小容量から数十ｍ³まで様々な原料を輸送することができます。
振動モータEVSIシリーズは、幅広いバリエーションを揃えており、輸送能力や条件に応じて最適な原動機を選択することができます。

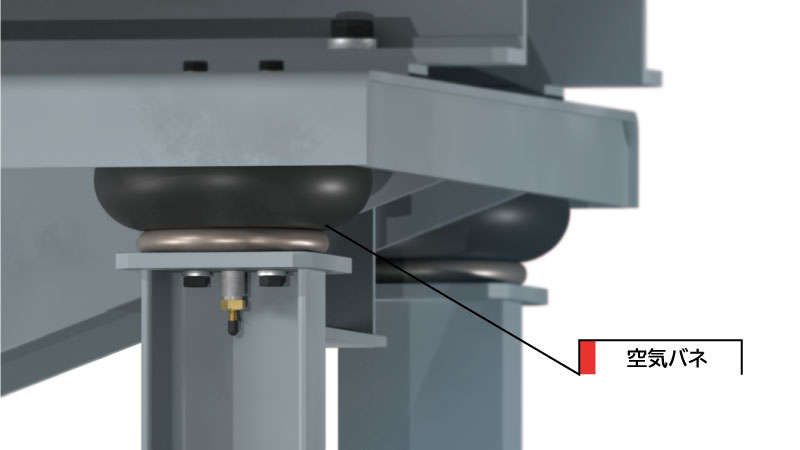

振動台、トラフと架台の防振には空気バネを採用

振動トラフと設置架台に、機種と大きさに合わせたスプリングや空気バネを取り付けることでバイブロフィーダの設置床部分への振動伝達を防止できます。
空気バネは、空気圧で高さや硬さを調整でき、振動の吸収効果が高く、音や振動の発生を抑えるので、設置床への振動伝達も少なく作業環境にやさしい設計となっています。

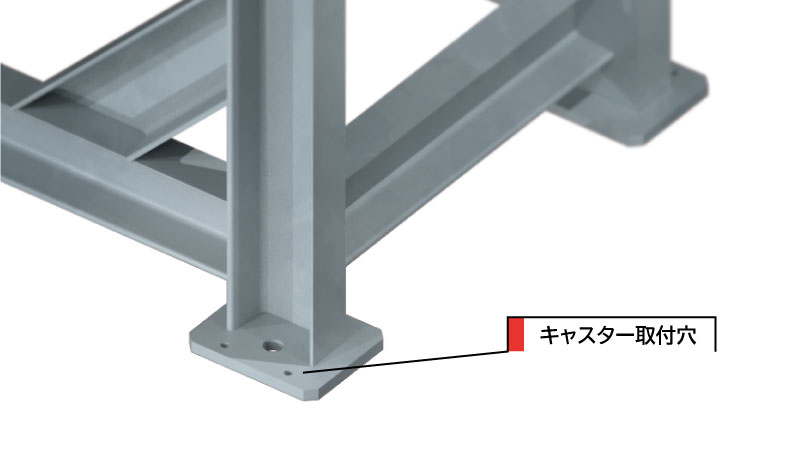

移動使用のキャスター取付穴

振動台は、架台の脚の部分にあるボルト穴を利用して、設置場所にアンカーボルトで固定します。
また、キャスター用の取付穴も用意されているため、用途に応じてキャスターを装着し、本機を移動して使用することも可能です。

インバータ利用で輸送能力が可変

振動フィーダの振動数は、インバータで振動モータEVSIシリーズの回転数を調整することで、原料の流量や輸送条件に合わせて最適な振動数に調整できます。
流量が多すぎる場合は振動数を低く、流量が少ない場合は振動数を高く設定できます。
また、現場のラインに合わせた制御が簡単に行えるインバータ付専用操作盤もご用意しております。

屋外での使用も可能

EVSIシリーズは、IP66相当の防水・防塵性能を持っており、屋外での使用も可能です。
ホッパーからの砂・砂利の切り出し輸送や、産業廃棄物の輸送など、屋根のない現場でも長期間安心してご使用できます。
※屋外で使用する場合は、安全のためできるだけ雨除けなどの簡単な保護措置を行ってください。

型式一覧

型式品目コード販売価格(税抜き)

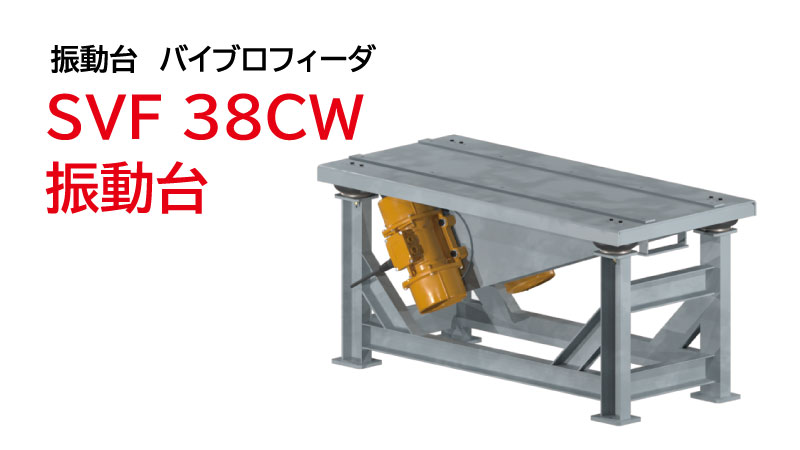

SVF38CW 振動台(*2)(*1)
SVF40CW 振動台(*2)(*1)
WB40E-VF 2M インバータ操作盤(*1)(*1)

*1 この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
*2 振動台にトラフは付属されません。

仕様

振動台式 バイブロフィーダ 仕様表

型式振動モータ台数振動数傾斜角振動台材質振動部質量
（kg）		機械質量
（kg）		適用トラフ
最大質量
（kg）
SVF38CWEVSI 15-700A223.4/50Hz水平SS400170240150
25.4/60Hz
SVF40CWEVSI 15-1100A22.7/50Hz250330240
27.7/60Hz

振動モータ EVSI15 仕様表

型式出力
（W）		電圧
（V）		周波数
（Hz）		電流（A）振動数（Hz）最大遠心力
（kN）		質量
（kg）
50Hz60Hz50Hz60Hz
EVSI 15-700A38020050/601.932.3022.425.47.0626.7
EVSI 15-1100A4002.372.0922.727.710.333.5
