軽便(100V)バイブレータ ベビーフレキ
製品について
ベビーフレキ型バイブレータは小型軽量で電棒型と比べてモータと振動部間にゴム製のフレキシブルホースで接続していますので、コンクリート打設の際にホース部が多少の屈曲しても使用出来ます。
主に住宅の基礎工事・二次製品・テストピースの製造・石積みや擁壁工事等に幅広く利用出来るフレキ式コンクリート振動機（内部振動機）です。
モータには堅牢なアルミダイカスト製の二重絶縁シールスモータを採用し、軽量で機種も豊富に揃えている為、幅広い現場で気軽に使える軽便バイブレータです。
製品の強み
軽量で優れた作業性
軽便ベビーフレキは標準で重量が5-8kｇ程度で軽量でフレキシブルに場所移動も出来る為、使い易い商品です。
ホース長さや振動部の径も豊富で、現場にあわせて使い分けることが出来る為に優れた作業性を発揮します。
深い場所での打設も可能
軽便ベビーフレキはフレキシブルホース長さが0.6ｍ・1.0ｍ・1.5ｍ・2.0ｍを標準でそろえています。
現場の打設状況にあわせてホース長さを選定出来る為、便利に使用出来ます。
またモータ部分は共用出来ますので長さのつなぎ代えも可能です。

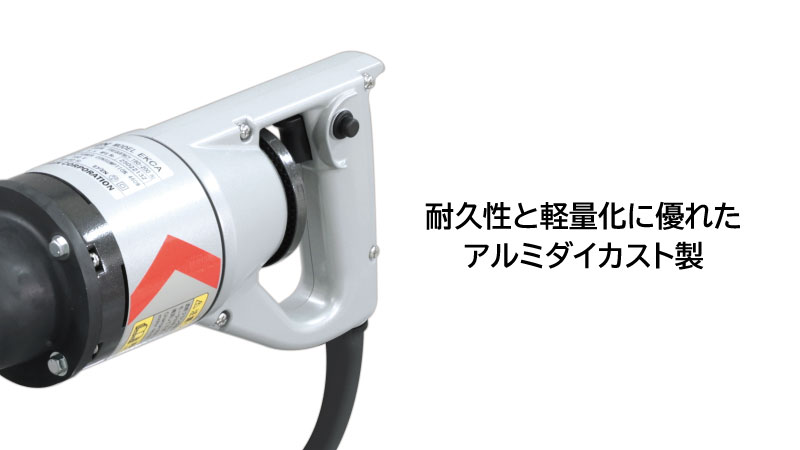

モータケースは堅牢なアルミダイカストを採用
軽便シリーズのＥモータ（シリースモータ）ケースは、軽量で強度の強いアルミダイカストを採用しています。
現場の使用状況にあわせた堅牢な設計にしている為に安心してご使用になれます。

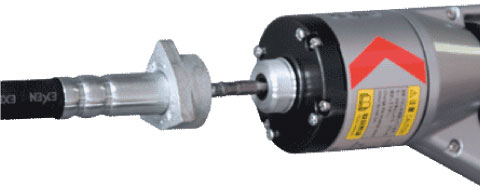

振動部の交換は簡単
振動体部分が磨耗した際には、交換が簡単に出来ます。
交換方法は振動体フレキシブルホースをモータに固定しているホースグランド部分（右ねじ）を緩め、フレキシブルシャフトとモータのネジ部（右ネジ）を外して交換するだけです。（ホースグランド取付、取外の際はハンマーで軽く叩いてください。）

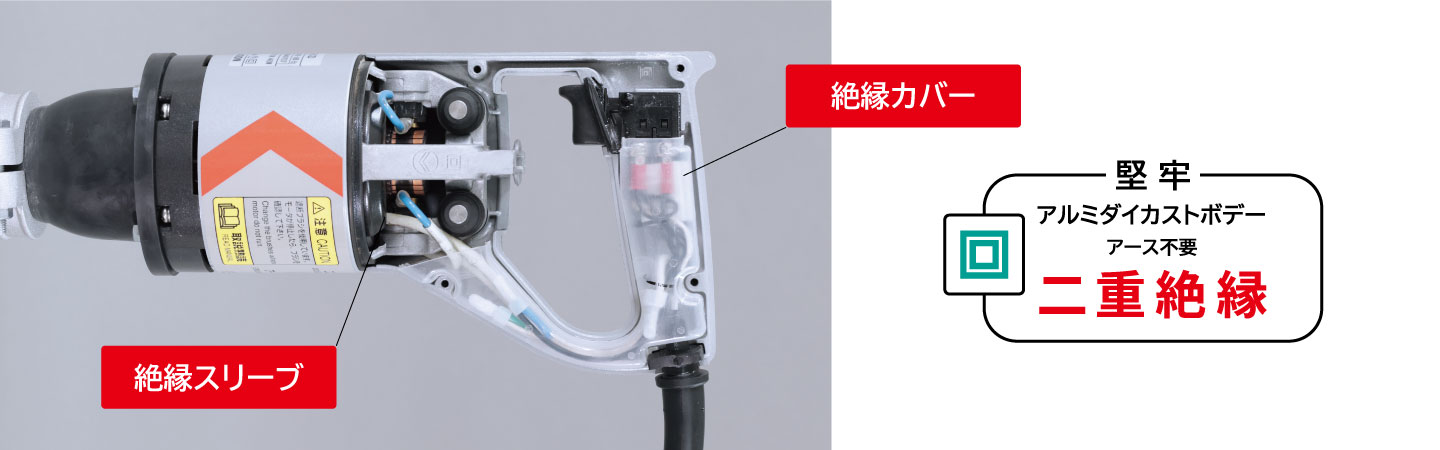

二重絶縁構造でアースが不要
軽便シリーズのモータケースは堅牢なアルミダイカストボディーでもアースを必要としない二重絶縁構造で安全で使い易いモータです。
アーマチュア軸と巻き線コアー間の樹脂絶縁、モータケースとフィルドコアー間の樹脂絶縁による二重絶縁と、内部のリード線にも樹脂カバーで絶縁強化しています。

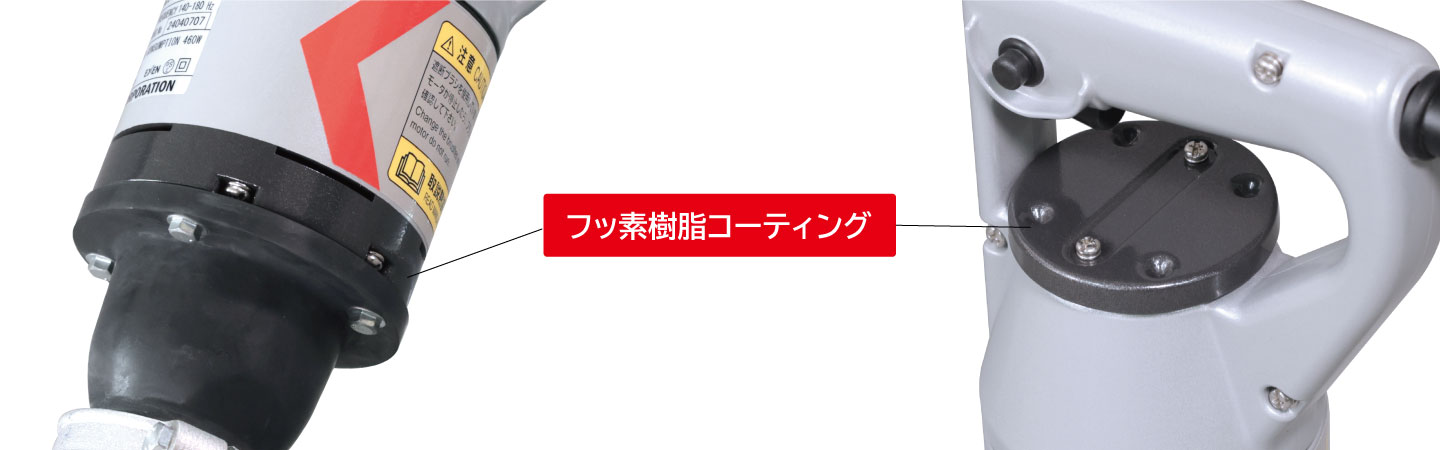

付着したコンクリートやモルタルが清掃しやすい
軽便バイブレータの現場では、コンクリートやモルタルの付着でモータの吸気、排気部分の閉塞も多く、固着したモルタル清掃も大変な作業です。
コンクリートやモルタルが容易に清掃出来るよう、吸気口カバーとベアリングケース部分にはフッ素樹脂コーティング施したことにより、メンテナンス性を良くした構造となっています。

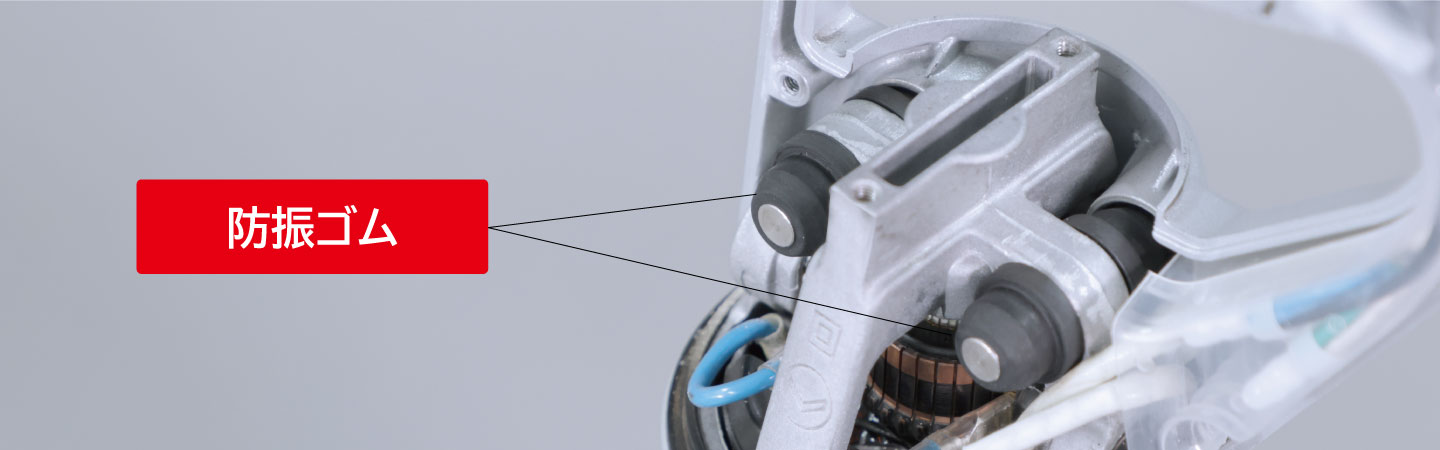

モータハンドルに手に優しい二重防振構造を採用
軽便シリーズに採用しているＥモータは手持ちのハンドル部とモータケースフレーム部に4個の小形防振ゴムを採用し二重防振構造になっています。
軽便ベビーフレキシリーズの場合は、さらにフレキシブルホース部分で振動減衰され、軽便電棒・軽便パンチ・軽便クサビ・軽便ヘラ・軽便壁打ち・軽便タンパシリーズの場合は、モータと振動部取付部分の防振ゴムとあわせて、手に優しい設計になっています。

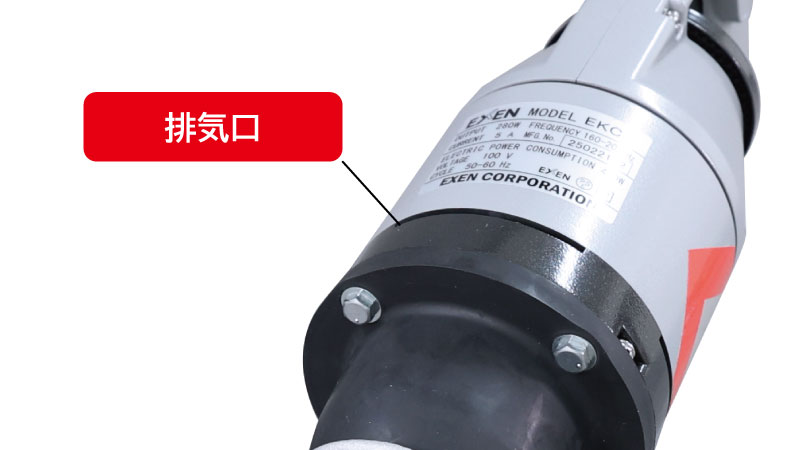

モータ排気音の低騒音化
軽便シリーズは作業中のモータ騒音を抑え、現場環境に優しいバイブレータです。 高速で回転するシリースモータの冷却フィンの排気音が出来るだけ低騒音になるように、冷却フィン形状と排気口の形状を特殊な形状にすることで低騒音化を実現しました。（当社従来品対比5ｄＢ低減）
モータ吸気口に防塵フィルターを採用
粉塵などの使用環境の厳しい軽便バイブレータの現場では、モータ内部に乾燥したコンクリートモルタルの細骨材の進入も充分に懸念されるため、モータの吸気口側には二重のフィルターを備えています。
フィルターの採用により小石が進入してモーターの回転ロック事故を出来るだけ未然防止出来るように配慮しています。

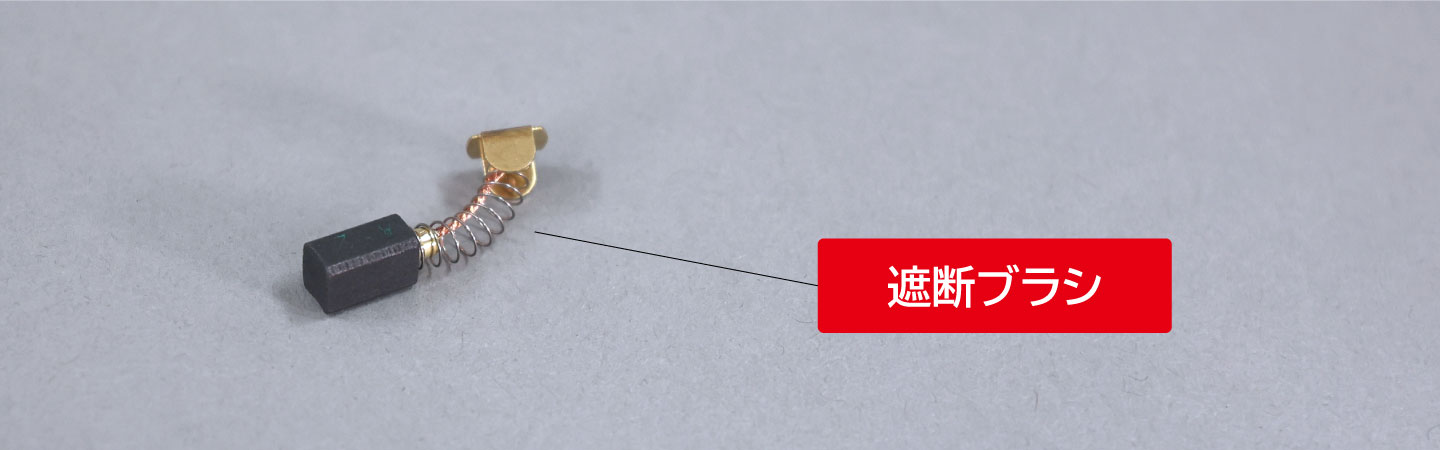

モータのカーボンブラシは遮断ブラシを採用
モータのカーボンブラシは焼損を未然に防止するため、遮断ブラシを採用しています。
ブラシが完全に磨耗限界に達する前に、通電を遮断してモータを停止する構造になっているため、ブラシの磨耗によるアーマチュヤとの接触不良やコンミテータへの傷付けを防ぎ、モータの焼損を防止することが出来ます。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| E23F 0.4m | 000719000 | ¥81,400 | 資料ダウンロードサイト |
| E23F 0.8m | 000720000 | ¥86,900 | |
| E23F 1.3m | 000721000 | ¥91,300 | |
| E23F 1.8m | 000722000 (*1) | ¥96,800 | |
| E28FPB 0.6m | 001971000 | ¥74,800 | 資料ダウンロードサイト |
| E28FPB 1.0m | 001972000 | ¥79,200 | |
| E28FPB 1.5m | 001973000 | ¥84,700 | |
| E28FPB 2.0m | 001974000 | ¥90,200 | |
| E32FPB 0.6m | 001982000 | ¥79,200 | 資料ダウンロードサイト |
| E32FPB 1.0m | 001983000 | ¥83,600 | |
| E32FPB 1.5m | 001984000 | ¥89,100 | |
| E32FPB 2.0m | 001985000 | ¥94,600 |
*1 この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
＊ 掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※ 資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ベビーフレキ 仕様表
| 型式 | フレキ長さ （ｍ） | 出力 （W） | 電圧 （V） | 電流 （A） | 振動数 （Hz） | 全長 （ｍｍ） | 振動部 （径×長さ） (mm) | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|
| E23F | 0.4 | 280 | 100 | 5.0 | 220～280 | 1074 | φ23×336 | 5.0 |
| 0.8 | 1489 | 5.5 | ||||||
| 1.3 | 1989 | 6.3 | ||||||
| 1.8 | 2489 | 7.1 | ||||||
| E28FPB | 0.6 | 220～270 | 1092 | φ28×200 | 5.2 | |||
| 1.0 | 1496 | 5.8 | ||||||
| 1.5 | 1996 | 6.5 | ||||||
| 2.0 | 2496 | 7.2 | ||||||
| E32FPB | 0.6 | 210～270 | 1077 | φ32×185 | 5.5 | |||
| 1.0 | 1481 | 6.0 | ||||||
| 1.5 | 1981 | 6.7 | ||||||
| 2.0 | 2481 | 7.4 |
※ 質量にはモールドコード(0.6kg)も含む。
