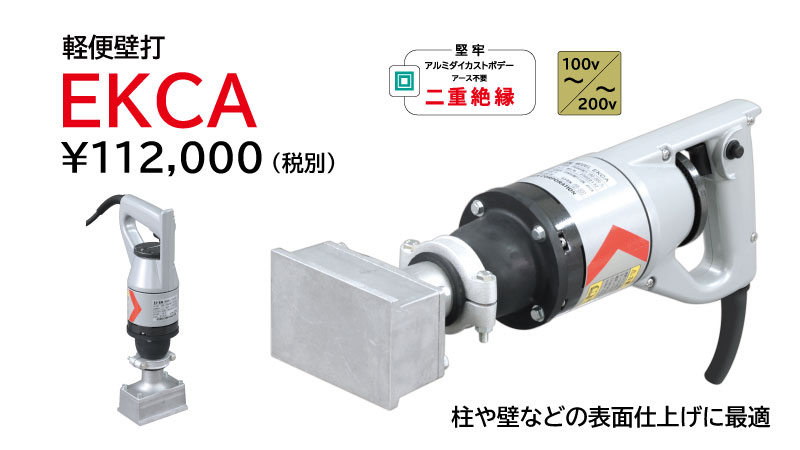

軽便(100V)バイブレータ 軽便壁打

製品について

軽便壁打バイブレータは、モータに振動部を直結した小型で強力なコンクリートバイブレータです。
主にコンクリート二次製品をはじめ、石積工事やテストピース製造などに適しています。
モータには堅牢なアルミダイカスト製の二重絶縁シールスモータを採用し、本体重量は約5kgと軽量です。

製品の強み

表面仕上げに優れた作業性

振動部はアルミダイカスト製で、軽量かつ耐久性に優れた設計。
小型で取り回しがよく、足場の悪い作業現場でも柱や壁などの表面仕上げ作業が容易に行えます。

専用ホルダー装着による作業性の向上

専用ホルダーを装着することで、振動有効範囲が広くなり作業時間が短縮できます。（ホルダー別売）

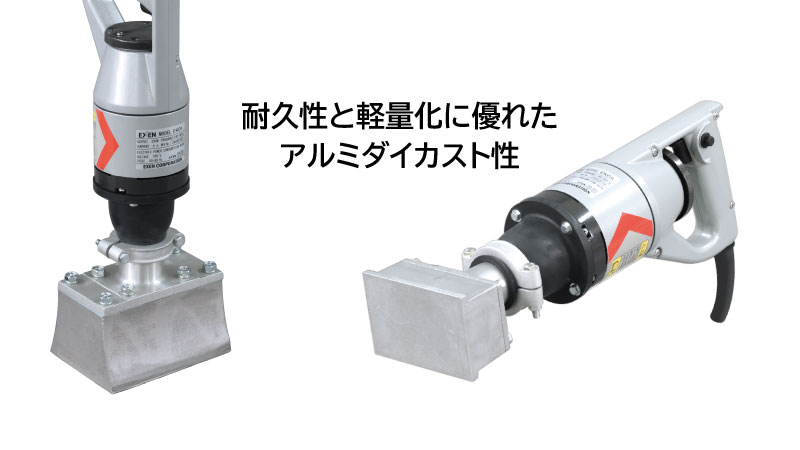

モータケースは堅牢なアルミダイカスト製

モータケースは、アルミダイカスト製で耐久性に優れ、軽量設計となっています。

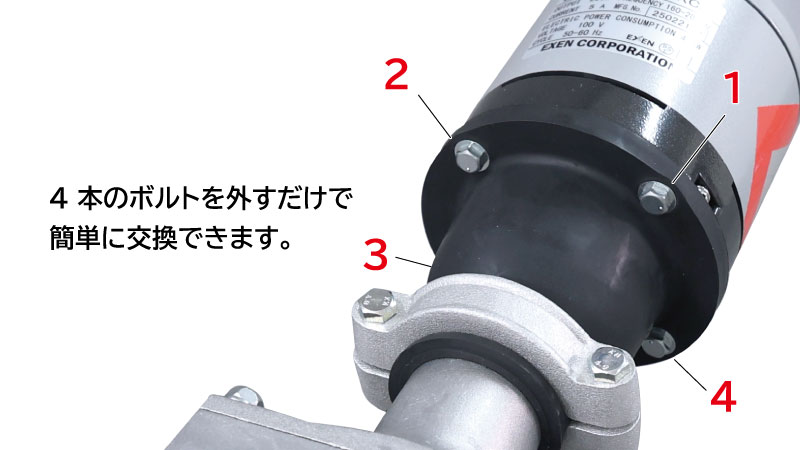

振動部の交換が簡単

振動部が摩耗した場合、簡単に交換することができます。
振動部を交換するには、モータとゴムフランジ間を固定している4 本のボルトを外すだけです。

二重絶縁構造でアース不要

アーマチュアの軸と巻線コア間の樹脂絶縁、モータケースとフィルドコア間の樹脂絶縁により、二重絶縁構造としています。
さらに内部リード線にも絶縁カバーを設け、より安全構造としました。

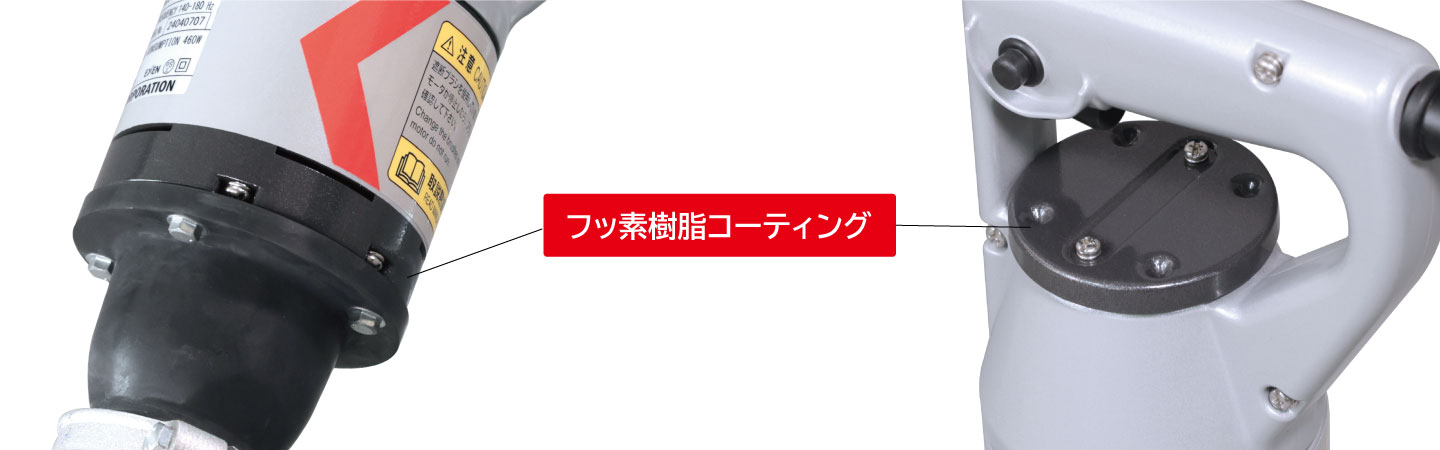

付着したコンクリートやモルタルの清掃が容易

コンクリートやモルタルの清掃を容易にするため、吸気カバーと排気口のベアリングケースにフッ素樹脂コーティングを施し、付着コンクリートの剥離を容易としました。

作業者への振動負担を軽減

ハンドルとモータケースの接続部に防振ゴムを採用し、作業者への振動負担を軽減しました。

モータ吸気口に防塵フィルターを採用

防塵性の高い二重フィルターを採用し、モータ内部へのモルタル侵入を防止し、排気口の形状変更により騒音低減を図りました。

遮断ブラシを採用

ブラシの摩耗によるアーマチュアの損傷をなくすため、遮断ブラシを採用しました。

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
EKCA000735000¥101,200資料ダウンロードサイト
KC用ホルダー016030010¥7,700(*1)―

*1 この製品はお客様にて運賃をご負担願います。
＊ 掲載の価格はメーカー標準小売価格であり、代理店販売のため消費税抜きで表記しております。
※ 資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

軽便壁打 仕様表

型式出力
(W)		電圧
(V)		電流
(A)		振動数
(Hz)		全高
(mm)		振動面
(幅×長さ)
(mm)		振動部
(mm)		質量
(kg)
EKCA2801005.0160～20040476×113954.7
ホルダー付407120×150985.8

※ 質量には、モールド仕組品（5ｍ）も含まれています。
