バイブレータの種類

各種バイブレータの種類を概観します。
構造物の種類や現場の型枠の状況、製品の特性などによって、バイブレータにはさまざまなタイプがあります。

各方式を具体的な種類に分類すると、次のとおりです。

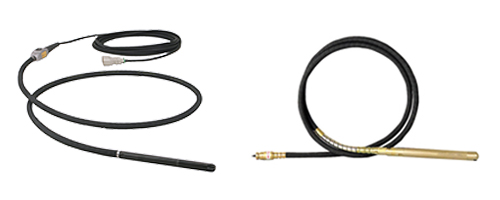

内部振動機

コンクリートの中に振動機を挿入し、直接振動を与えて締固めを行うものです。
振動機の形状や大きさはさまざまですが、振動部が円筒形の棒状バイブレータが最も多く使用されています。
振動機構は、振動体内に内蔵された偏心重錘（エキセントリック）回転式の高周波シリーズ（HBM型、軽便シリーズなど）、また回転軸が遊星運動をして打撃振動を発するHV方式が大部分です。

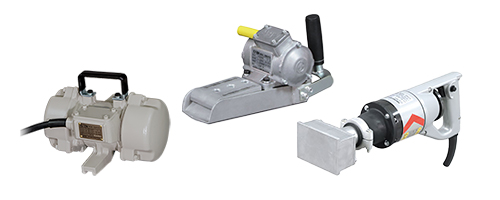

外部振動機（移動形）

型枠外側に振動機（バイブロモーター）を取り付けたり、型枠の外側から接触させて締固めを行うものです。
代表的なタイプは、振動モータと呼ばれるKM・EVSI型の取付型、建築型枠用の簡易取付型（アイロンやキツツキ）、手持ちのEKCA・EKDA・CBKCB型に大別されます。
二次製品工場や内部振動機が使用できない場所、建物の壁仕上げなどに用いられます。

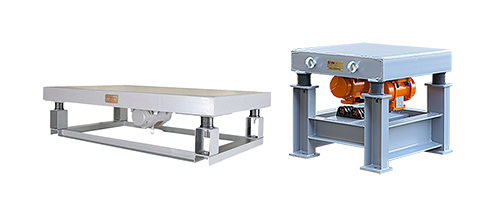

外部振動機（固定形）

テーブル状の振動台の上に型枠を載せ、型枠全体を振動させてコンクリートを締固める方式です。
主に工場設備としてコンクリート二次製品の製造に使用されます。
小～中規模の製品用には電気式が多く、投入から締固めのための低周波タイプと、仕上げに重点を置いた高周波タイプがあります。
また、積載荷重が5～7トン以上になる場合や、打設騒音への対応が必要な場合には、油圧クランプ式が主力となっています。
