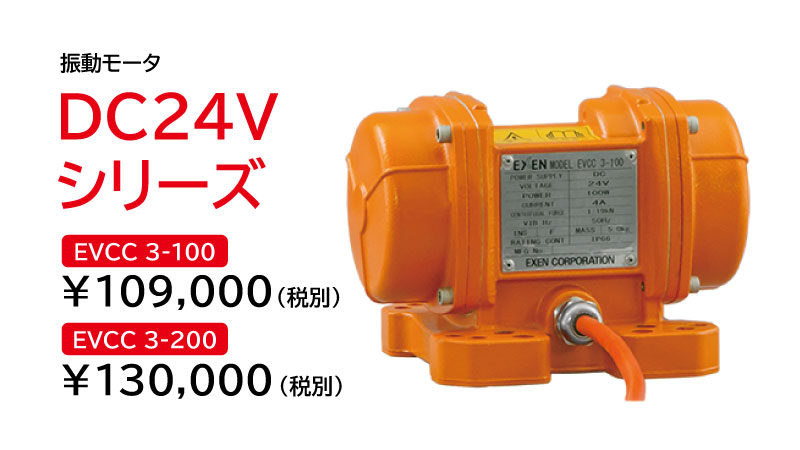

低周波振動モータ 振動モータ DC24Vシリーズ
製品について
強力な振動を生かし粉粒体容器（ホッパーやタンク）内部の詰まりや付着を解消したり、充填設備機器など幅広く用いることができます。
製品の強み
直流24V電源で振動モータが作動
商用電源（3相AC200V）が使用できない環境でもDC24Vのバッテリーで粉粒体容器（ホッパーやタンク）内部の詰まりや付着の解消が可能です。
防塵耐水型構造を採用
保護等級IP66相当の全閉防滴構造を採用し、屋外でも安心してご使用いただけます。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

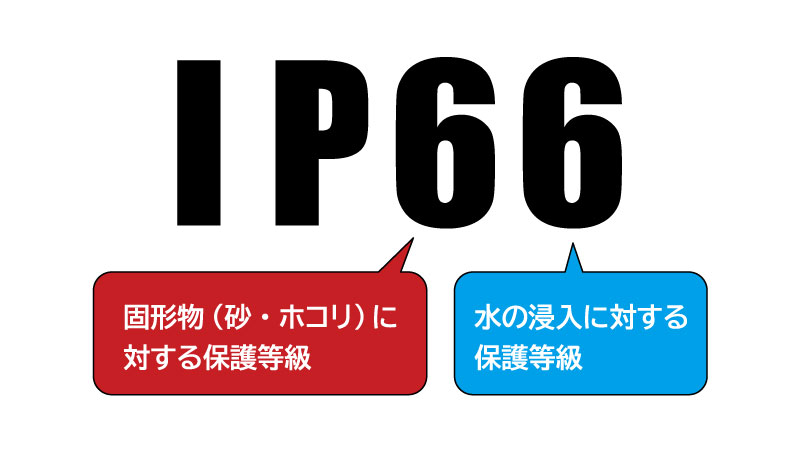

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「6」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵が内部に侵入してはならないことをを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水によっても有害な影響を及ぼさないことを意味します。
振動モータ取り付け穴が複数種類
本体の取付け穴を複数種設けているので、設置面が狭い場所でも取り付け可能としています。
固定子をモールド処理
モータ固定子をモールド固定する事により、振動による巻線の断線リスクを低減しています。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| EVCC 3-100 | 001398000 | ¥98,900 | 資料ダウンロードサイト |
| EVCC 3-200 | 001494000 | ¥117,300 | 資料ダウンロードサイト |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
振動モータ DC24Vシリーズ 仕様表
| 型式 | 電圧 （V） | 出力 （W） | 電流 （A） | 振動数 （Hz） | 最大遠心力 （kN） | ケーブル | 質量 （kg） |
|---|---|---|---|---|---|---|---|
| EVCC 3-100 | DC24 | 116 | 4.0 | 50 | 1.19 | 2.5m付 | 6.1 |
| EVCC 3-200 | 2.07 | 6.7 |
※ 本製品には極性が有ります。茶色線をプラス（＋）側に接続して下さい。
※ 本製品は、電源を入れてから運転開始まで約５秒掛かります。
