エアー式バイブレータ エアーバイブレータ手動操作盤 CA1

製品について

CA1型はエアー式バイブレータ、ボールバイブレータ・ピストンバイブレータを簡単に運転できる手動式の操作盤です。
バイブレータのエアーチューブと圧力エアーさえ用意すれば、すぐに運転が可能です。（装備部品：圧力計・レギュレータ・３方手動バルブ）

製品の強み

電源が不要で簡易設置にも便利

電源を必要とせず、圧力エアーさえあれば運転できるため、手動運転に対応できるあらゆる現場に適しています。
また、すぐに使用できるため、簡易設置の場合にも便利です。

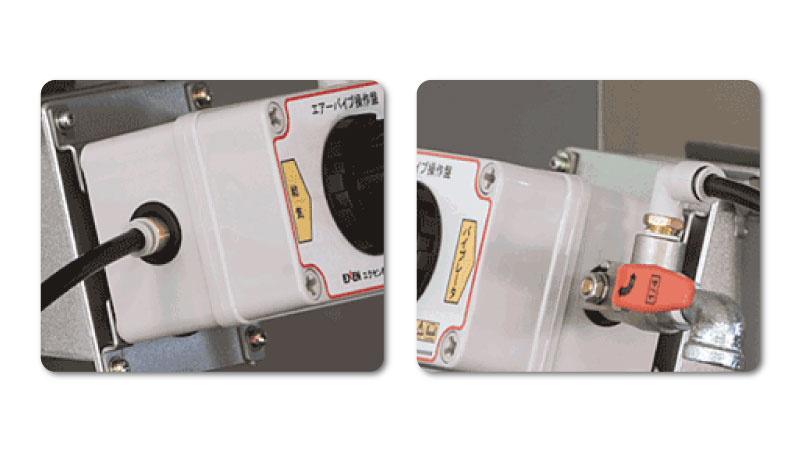

プッシュワンコネクターを採用

給気側とバイブレータ側の継手にプッシュワンコネクターを採用しています。
この継手は、８Ｘ６のチューブを差し込むだけで工具なしで配管が簡単にできます。
（ボールバイブレータはオイラーの設置が必要です）

バイブレータの能力が自由に調整可能

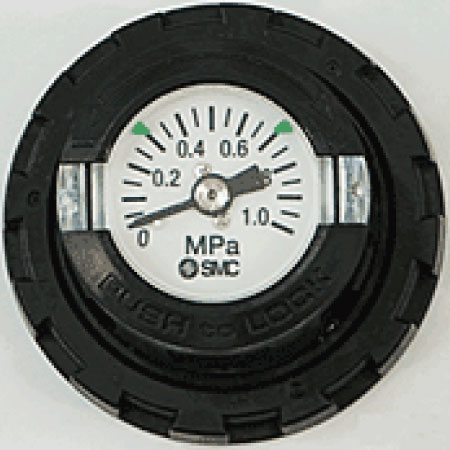

圧力計と圧力調整のレギュレータを装備しているため、空気圧力の調整で、振動の強さや、振動数の調整が自由にできます。
取付物に合わせた振動の力を選んでください。

ＯＮ-ＯＦＦ操作が簡単

運転の操作は３方弁の操作だけでバイブレータの運転が可能なため、現場での使用だけでなく、簡易設置の場合にも適しています。
また、３方弁で排気しているために残留エアーの心配もなく起動もスムーズです。

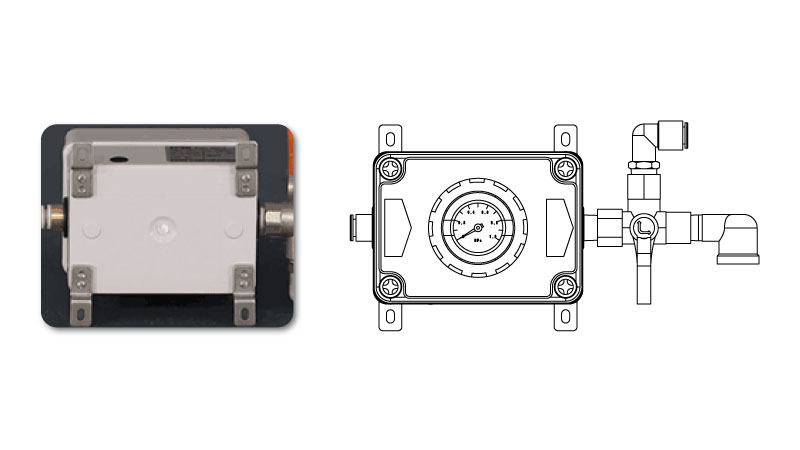

簡単な壁取付式

本体装備の取付穴をビス固定するだけで簡単に取り付けが可能です。
壁やステーに取り付けてご使用ください。

防爆地域での使用も可能

空気圧と銅合金の３方手動バルブだけで運転できるため、防爆地域での操作でも安心して使用できます。

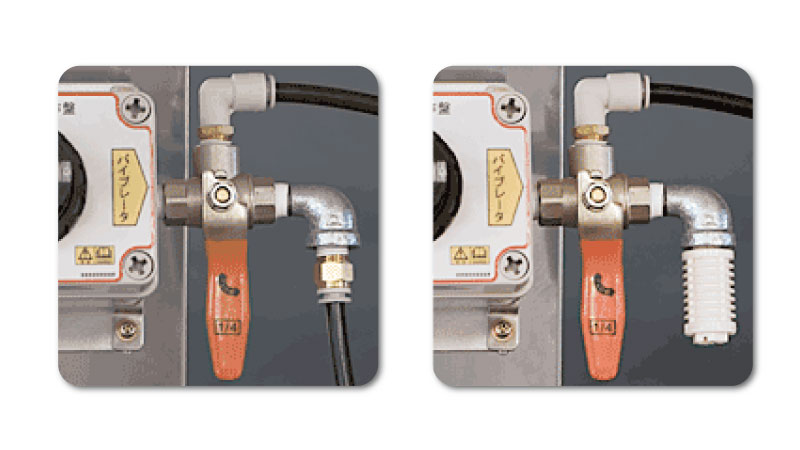

延長排気や排気騒音防止マフラー

３方弁の排気口には配管エルボを装着しています。
排気の位置を屋外や遠方まで伸ばす場合は、このエルボにチューブを差し込んでください。
また、排気騒音が気になる場合は、エルボにマフラーを取り付けることもできます。（配管部品はオプション部品です）

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
CA1001043000¥47,200 (*1)資料ダウンロードサイト

＊ 掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※ 資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

エアーバイブレータ手動操作盤 CA1 仕様表

型式構造制御方法使用圧力
(MPa)		使用流体温度
(℃)		使用可能流量
(L/min) (ANR)		質量
（kg）
CA1屋内仕様エアー制御
手動バルブ		0.2～0.6-5～508000.9

使用可能台数表

型式ボールバイブレータピストンバイブレータ
BH8
BH10A
UH13A
UP110A
UP113A
UP113S		BH19A
CH19A
UH19A
UP216A
UP219A
UP219S		CH25A
CH32A
UH25A
UP325A
UP335A		EPV12A
EPV18
EPV25
EPV35		EPV12L
EPV18L
EPV25L
EPV35L
CA152131

※ 当社測定基準のデータです。配管の状況により上記とは異なる場合があります。

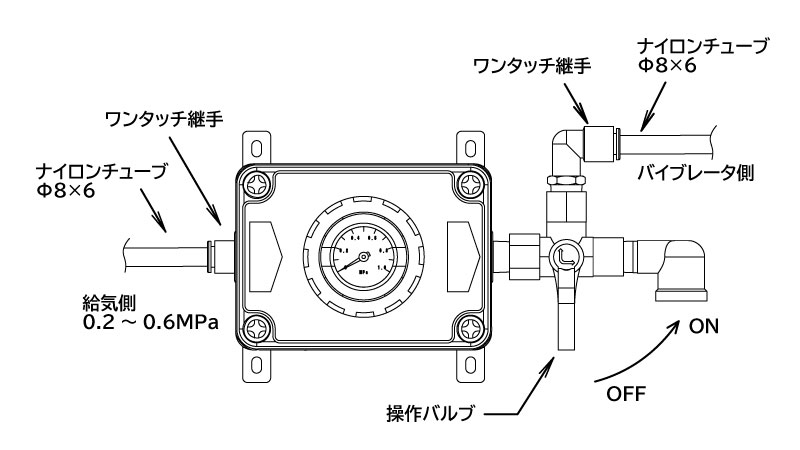

設置方法

本機の給気側（左側）のワンタッチ継手にエアー源を接続し、三方ボールバルブのワンタッチ継手にエアーバイブレータを接続して下さい。
※本機との配管は、ナイロンチューブ（外径φ8、内径φ6）を使用し、エアーバイブレータまでの配管は出来るだけ短くして下さい。
ナイロンチューブは奥までしっかりと差し込んで下さい。

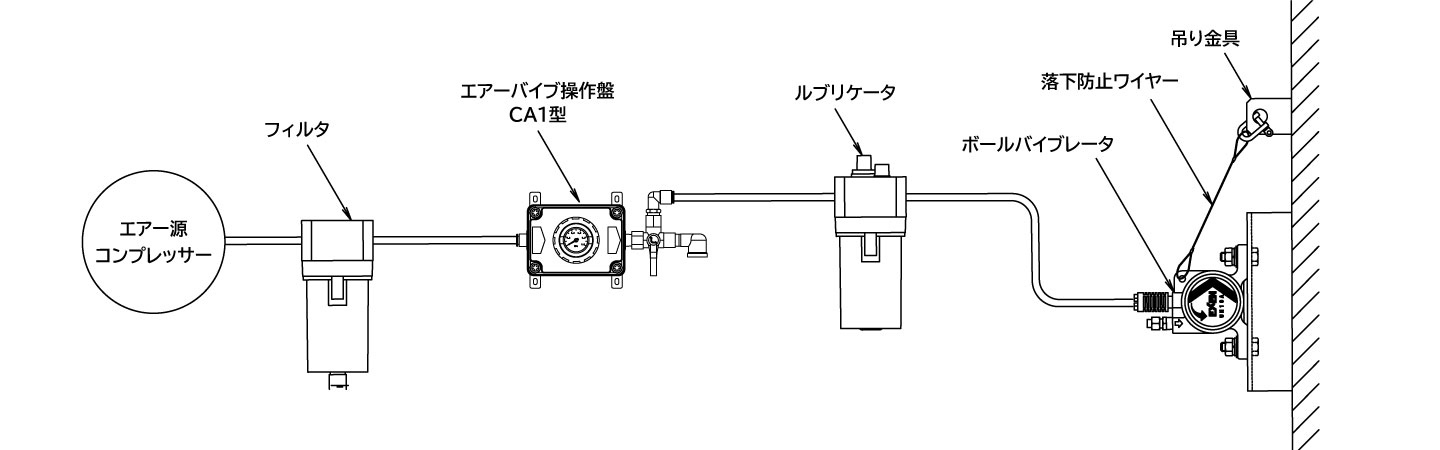

ボールバイブレータ配管例

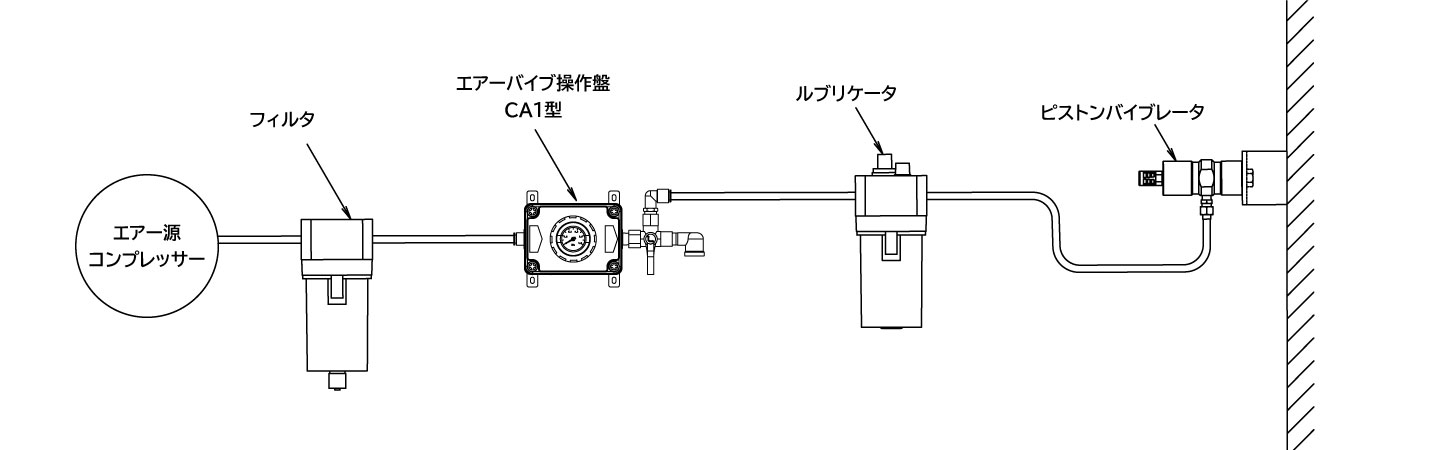

ピストンバイブレータ配管例
