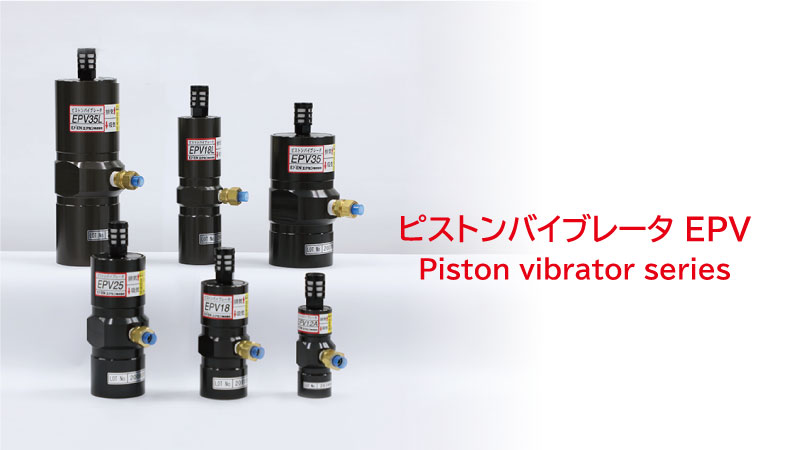

エアー式バイブレータ ピストンバイブレータ EPV
製品について
ピストンバイブレータＥＰＶシリーズは、ピストンの上下運動により安定した振動を与えるエアー式バイブレータです。
主に粉粒体のホッパーやタンク・配管シュートなどの閉寒防止や充填をはじめ、テーブル振動機、振動輸送機、振動選別機などの振動源として使用されます。
ピストンバイブレータＥＰＶシリーズはオイルフリーで使える為、環境にもやさしく、耐食性にも優れている為、薬品・食品・化学業界など幅広い業界で使われています。
※起動、停止の制御には、ノーマルクローズの３方弁をご使用ください。
製品の強み
ピストンバイブレータ作動原理
1.電磁弁はＡＧ４３（ノーマルクローズタイプ）を使用します。通電することにより、ピストンバイブレータにエアーが供給されます。
2.吸気Ａによりピストンがスプリング側へ移動し、排気位置に到達すると排気Ａを行ない、同時に吸気Ｂを行ないます。
3.吸気Ｂによりピストンがウエカバー側へ移動し、排気位置に到達すると排気Ｂを行ない、同時に吸気Ａを行ないます。
ボルト一本で取付可能
ボルト一本で取付が可能なため、ホッパー・タンク・シュート・振動フィーダなど、付着・詰り防止・搬送として使用できます。
また、スプリングを使用し停止位置が一定になる構造のため、取付方向に制限がなく、３６０度どの方向にも取付可能です。

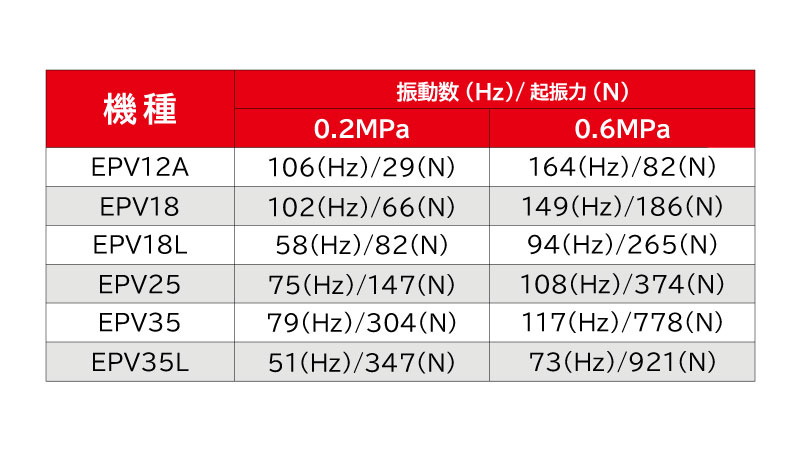

空気圧の変更で振動数を無段階調整
エアー圧の調整により振動数、起振力を可変することができます。
業界トップクラスの耐久性（耐摩耗性）
本体内部のピストン部分にはエクセン独自の特殊技術により、耐摩耗処理が施されているので、業界トップクラスの耐久性を誇ります。
また、下カバーにはステンレスを使用し耐久性を向上しています。
オイルフリーでの使用が可能（完全ドライエアーは厳禁）
オイルフリーでの使用が可能なため、（完全ドライエアーは厳禁）一般産業機械分野から食品・薬品・化学業界まで幅広い分野で使用可能です。
ただし、製品の寿命を延ばすために、配管途中にオイラー(ルブリケータ)を設置し、オイル含有エアーでのご使用をお勧めいたします。
運転音が低く作業環境に易しい
内部サイレンサー方式を採用しているため、排気音は非常に低騒音です。
空気消費量が少なく経済的
環境に優しい設計となっており、省エネにもつながります。

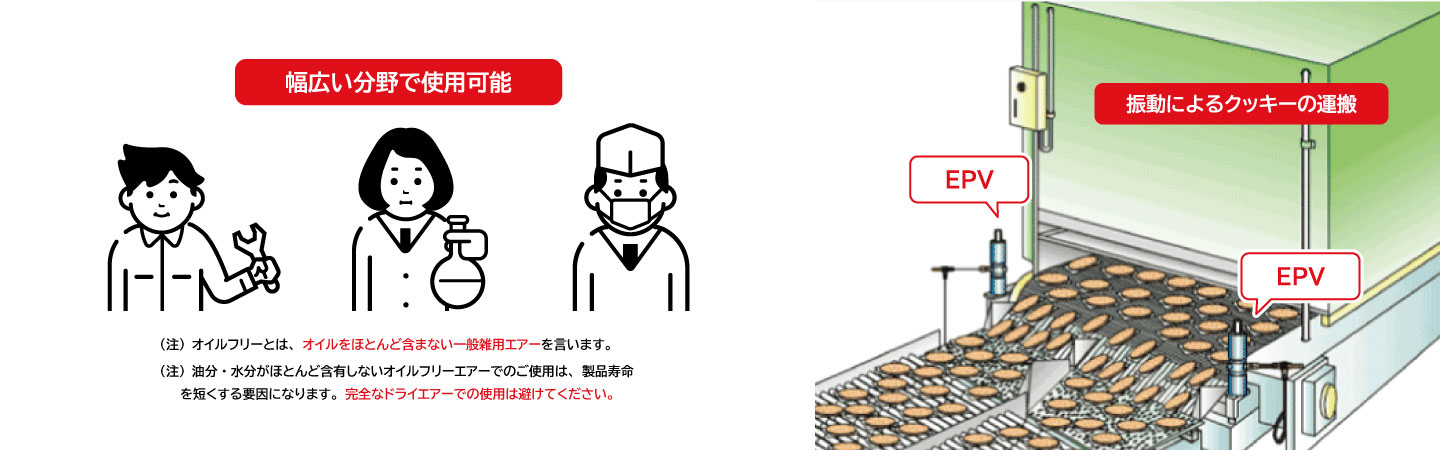

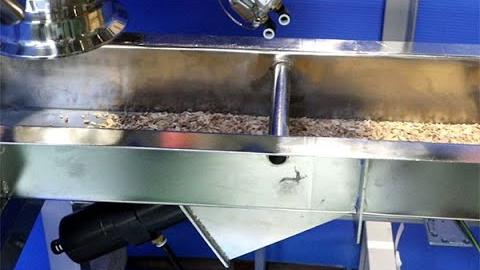

振動輸送や振動充填機への対応
水のかかる現場にも使える
排気口があるため、防水構造ではありませんが、排気マフラーを除いた本体は防水構造となっています。

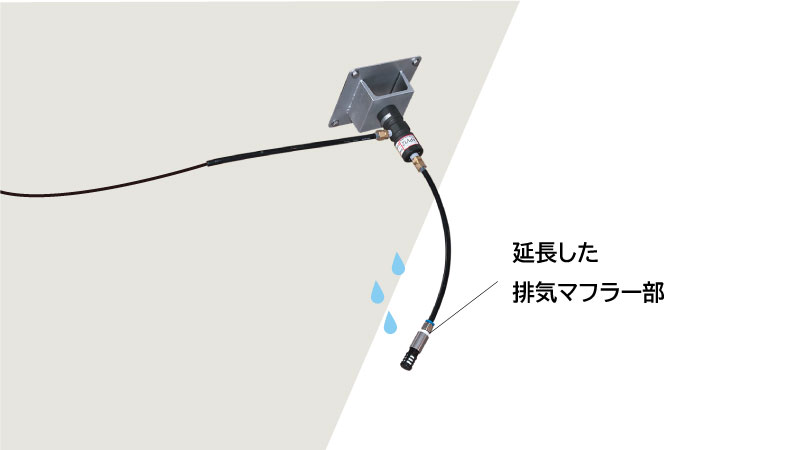

食品工場などの水の掛かるような現場での使用には排気マフラーを延長し、マフラーを下向きに設置することで対応できます。

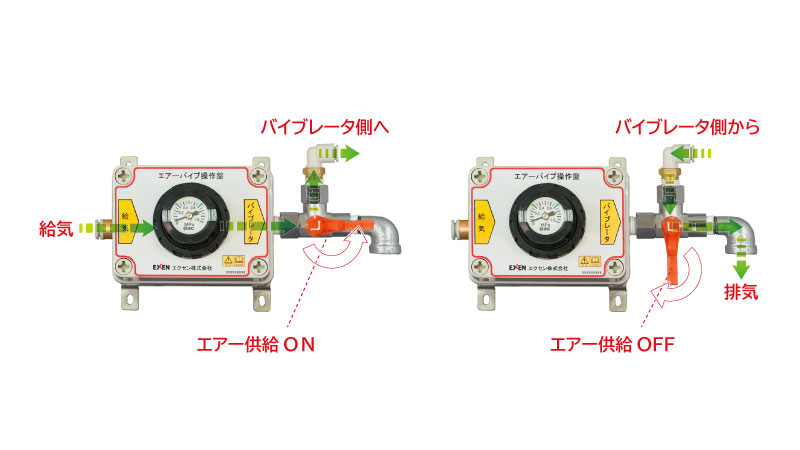

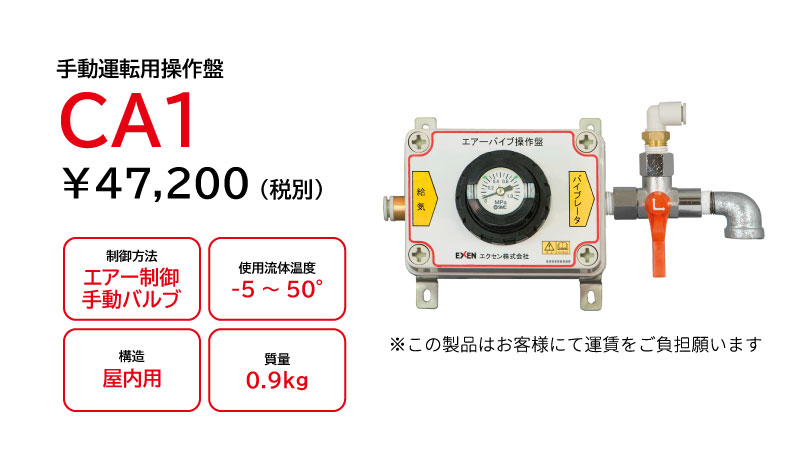

手動式操作盤
簡単に運転できる手動式のエアー式バイブレータ用操作盤です。
バイブレータのエアーチューブと圧縮エアーの準備だけですぐ運転が可能になります。

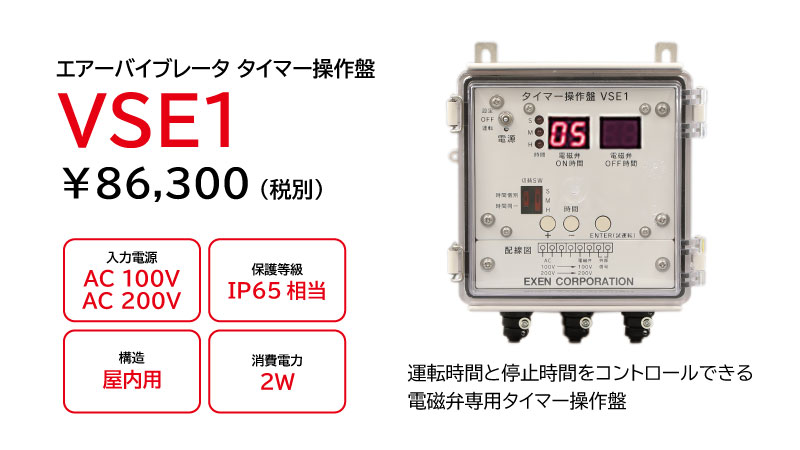

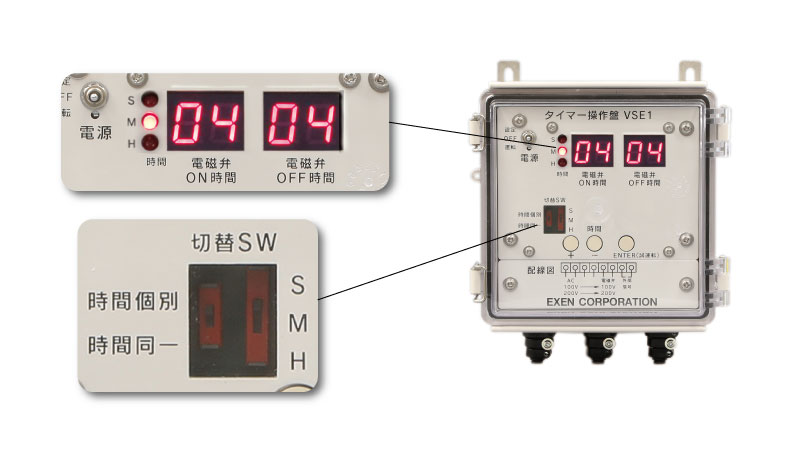

電磁弁専用タイマー操作盤
操作盤は入力電源AC100V/AC200Vの電圧に対応しています。
運転時間と停止時間をコントロールできる電磁弁専用のタイマー操作盤です。

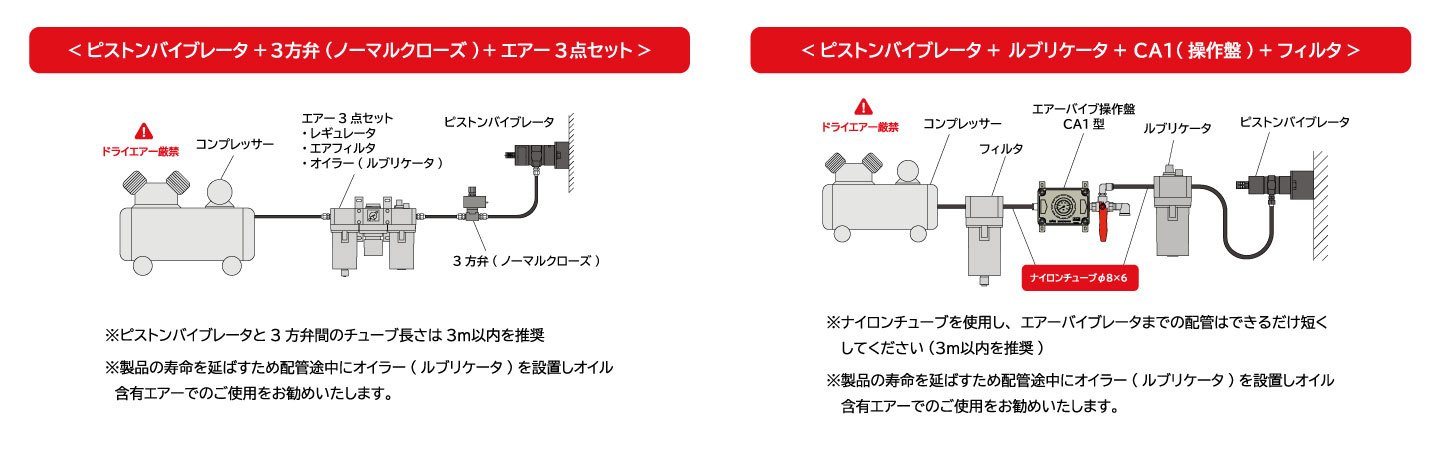

配管図
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

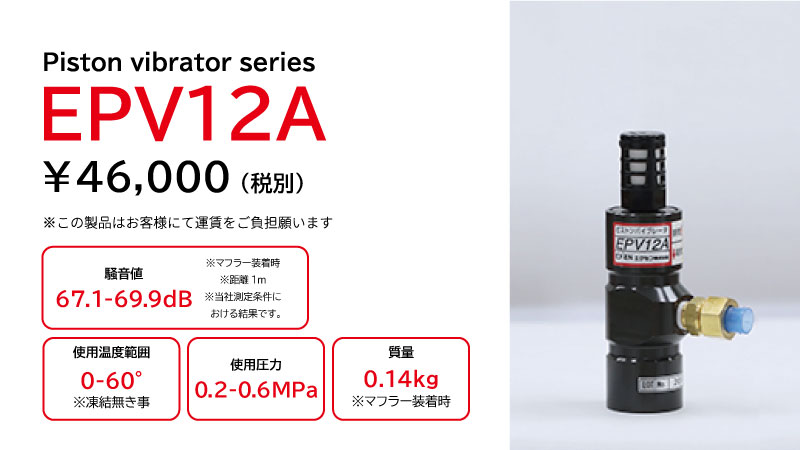

| EPV12A | 001220000 | ¥46,000 (*1) | 資料ダウンロードサイト |

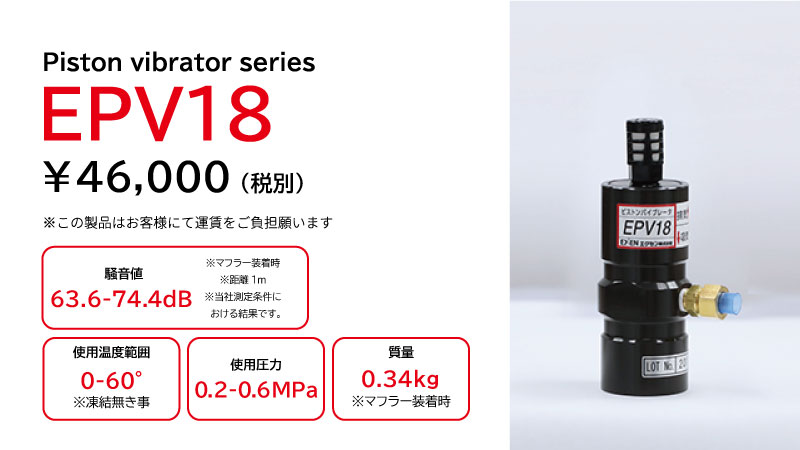

| EPV18 | 000808000 | ¥46,000 (*1) | 資料ダウンロードサイト |
| EPV18L | 000873000 | ¥55,200 | 資料ダウンロードサイト |

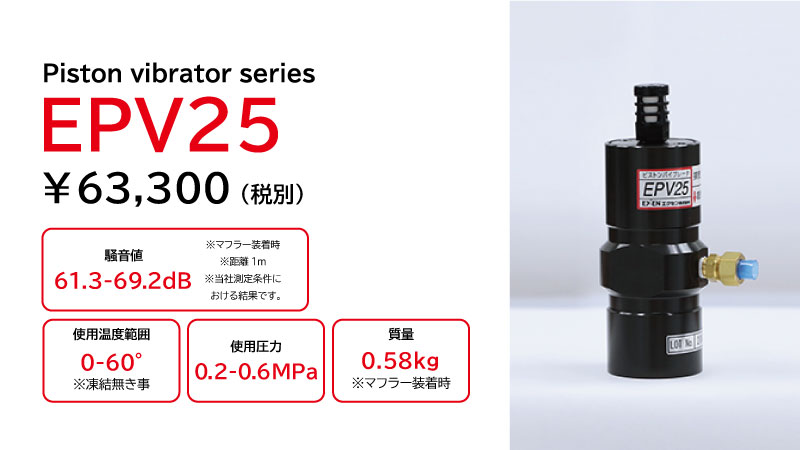

| EPV25 | 001111000 | ¥63,300 | 資料ダウンロードサイト |
| EPV35 | 000809000 | ¥70,200 | 資料ダウンロードサイト |

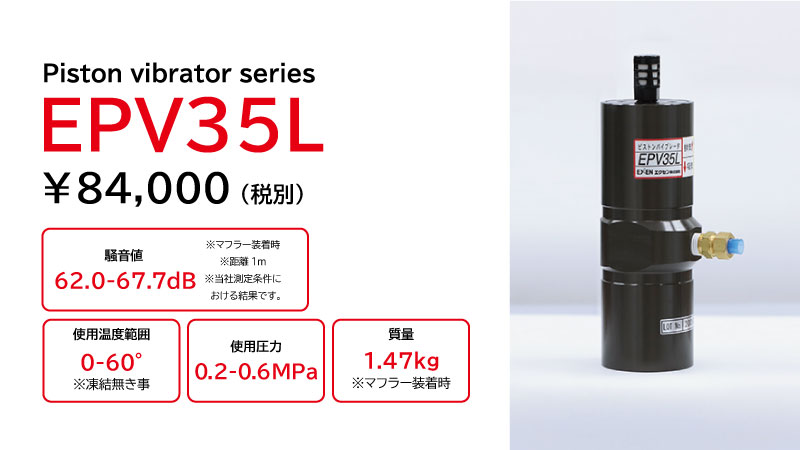

| EPV35L | 000874000 | ¥84,000 | 資料ダウンロードサイト |
*1 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ピストンバイブレータ EPV 仕様表
| 型式 | 使用圧力 （MPa） | 振動数 （Hz） | 起振力 （N） | 空気消費量 （L/min(ANR)） | 振動面 （φmm） | 質量 （kg） | |
|---|---|---|---|---|---|---|---|
| EPV12A | マフラー 装着時 | 0.2～0.6 | 106～164 | 29～82 | 9～24 | 27 | 0.14 |
| EPV18 | 102～149 | 66～186 | 17～62 | 38 | 0.34 | ||
| EPV18L | 58～94 | 82～265 | 15～54 | 0.48 | |||
| EPV25 | 75～108 | 147～374 | 75～153 | 43.5 | 0.58 | ||
| EPV35 | 79～117 | 304～778 | 45～145 | 56 | 1.03 | ||
| EPV35L | 51～73 | 347～921 | 44～125 | 1.47 | |||
※マフラーを装着した当社測定条件における結果です。
※オイルフリーとは、オイルをほとんど含まない一般雑用エア－の事を言います。
※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。
※使用温度範囲は0～60℃です。
