エアー式バイブレータ ピストンバイブレータ（リニアタイプ）ELV8型

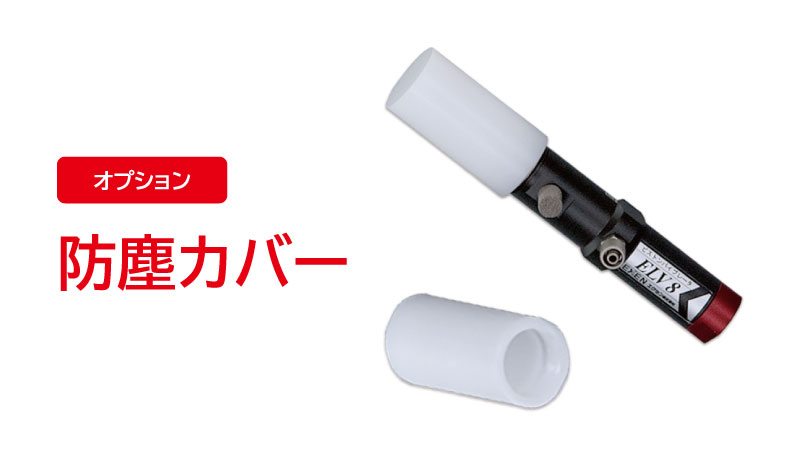

製品について

ピストンバイブレータ（リニアタイプ）ELV8型は、往復リニア運動によって高振幅振動を得られるエアー式バイブレータです。
ホッパー・タンク・配管シュートの付着や閉塞防止に高い性能を発揮します。

同じ閉塞防止機器であるノッカーシリーズやボールバイブレータシリーズと比べると、ピストンバイブレータは運転音が静かで、低消費量の環境に優しい構造です。

特長

  • 従来のEPVシリーズと異なり、ピストンがシリンダー外部まで飛び出す構造で高ストローク運転が可能
  • 取り付け方向を上下逆にすることで2種類の振幅を確保
  • オイルフリーで使用可能、環境に優しく耐食性に優れる
  • オイラーを使用するとさらに耐久性アップ

用途

化学・薬品・食品業界をはじめ、あらゆる一般産業で使用できます。ホッパー・タンク・配管シュートの付着防止や閉塞防止、粉粒体の充填、振動輸送、小型振動テーブルや振動フィーダーの駆動源としても活躍します。
※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。

製品の強み

小型容器の付着防止に最適

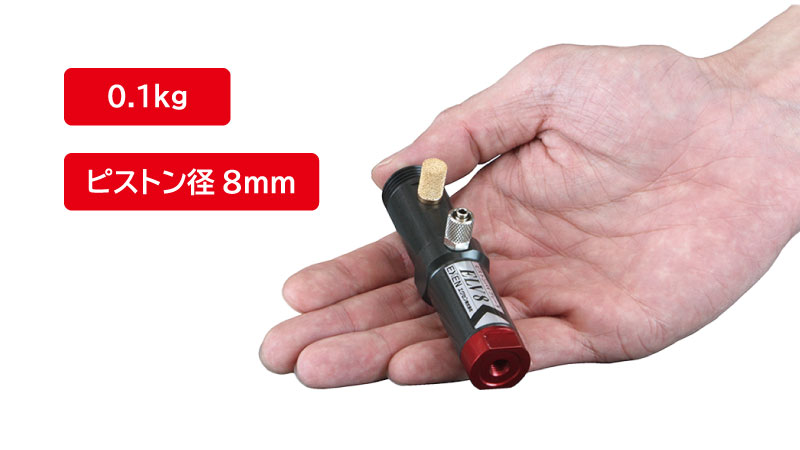

リニアタイプのピストンバイブレータELV8型はピストン径8mm、質量100gの小型軽量で、従来機種では強すぎて取付対応が難しかった小型の粉粒体容器やシュート部分などに取り付けることができます。
供給エアーの圧力調整で細かな振動力の設定ができるので、取り付け物の特性に合わせて、最適な振動に微調整できるという特長もあります。

２種の振幅選択で用途が広い

リニアタイプのピストンバイブレータは本体ケースを被振動物に固定してピストンを往復運動させる方式と、ピストン側を被振動物に固定してケースを往復運動させる２種類の取り付けができるバイブレータです。
通常はケース固定で使いますが、大きな振幅が必要な場合はピストンを容器に固定して使用すると約２倍の振幅を得ることが出来ます。

業界トップクラスの耐久性

高精度な加工と、本体内部のピストン摺動部にエクセンの独自特殊技術による耐磨耗性処理が施されているので、業界トップクラスの耐久性を誇ります。

オイルフリーだから広い業界に適用

リニアタイプのピストンバイブレータはオイルフリーで使えるバイブレータです。
排気口にはフィルターを装備しており、供給エアーにオイルミストがないので、作業現場や取り扱い製品への悪影響も与えません。一般産業機械分野から薬品・食品・化学業界まで幅広く使うことができます。 （EPVシリーズ同様、オイラーを使用するとさらに耐久性はＵＰします。）
※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。

低騒音で低消費量

騒音値60～70dB程度の排気音と空気消費量4～76L/min(ANR)と、環境にやさしい設計になっています。
省エネによる維持管理の費用削減や、工場内の作業環境の改善につながります。

安心安全な防爆仕様

エアーだけの動力源で運転できて、さらに内圧機構である為、シリンダ部に粉塵が入る事はありません。
つまり、電気式のような発火の恐れも少なく、粉塵爆発の危険性の伴う場所でも使用が可能です。

取付工事が簡単

本体はボルト１本で取り付けが可能です。
ホッパー・タンク・シュートなどピストンバイブレータの取り付けステーを付けるだけで360度どの方向にも取り付けが可能です。

振動輸送や振動充填機への応用

ピストン運動の振動原理を応用して振動輸送の小型振動フィーダーや充填・拡散など小型振動テーブルなどの振動源として使用することが出来ます。

空気圧の変更で振動力を無段階調整

エアー式ピストンバイブレータは空気圧の変更だけで振動数、起振力を可変することが出来ます。
振動力可変のメリットは取り付け物の条件が多少異なった場所でも空気圧の変更だけですみ、ご採用機種の統一がはかれます。

瞬時停止機能があるから計量機にも使いやすい

ピストンバイブレータは動力供給をＯＦＦにすると瞬時に停止する機能がある為、計量を伴う振動輸送にも力を発揮します。
（瞬時に停止することで、停止時の装置の共振作用やワークのオーバーフィードを回避することが出来ます。）

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
ELV8001042000¥61,000資料ダウンロードサイト

＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

ピストンバイブレータ（リニアタイプ）ELV8型 仕様表

型式使用圧力
（MPa）		振動数
（Hz）		空気消費量
（L/min（ANR））		振動力
（N）		振動面
（φmm）		質量
（kg）
ELV8ピストン
取付時		0.2～0.625～364～4813～4080.1
シリンダ
取付時		34～548～7614～4120

※起動、停止の制御には、ノーマルクローズの３方弁をご使用下さい。
※使用温度範囲：0～60° 弊社測定条件の値です。
