エアー式バイブレータ タービンバイブレータ UT
製品について
タービンバイブレータは、完全オイルフリーで使用できるエアー式バイブレータです。
使い方は従来のボールバイブレータと同様、圧縮エアーを供給するだけで簡単に振動します（供給エアーにオイルは使用できません）。
高速で回転するタービンはケースと非接触で振動を発生させるため、騒音レベルが低く、工場環境に優しい設計です。
ケーシングにはアルミニウムに無電解ニッケルメッキを施し、軽量で耐食性に優れています。
タービンバイブレータは、粉粒体の詰まりや付着防止に効果的で、ホッパーやシュートなど、軽い振動が必要な場所で力を発揮するフローエイド製品です。
製品の強み

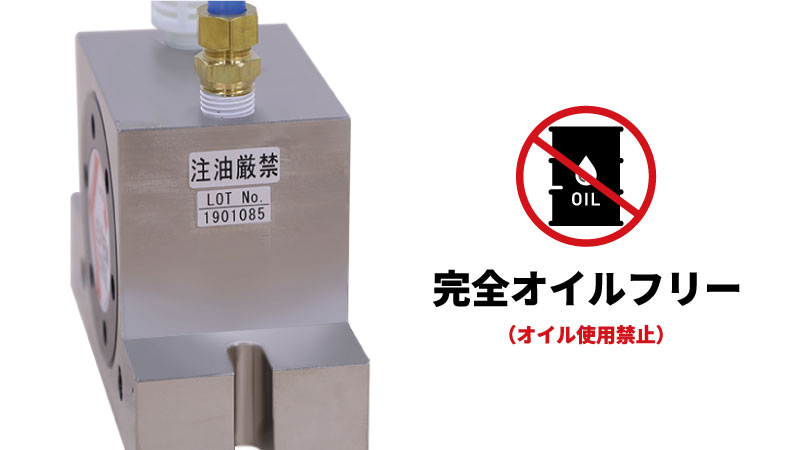

完全オイルフリー
高速で回転するタービンは軸受けで支えられ、ケース部分と非接触で回転しているため、
潤滑油厳禁の完全オイルフリーで使用可能です。
遠心力無段可変
※低寿命の原因となるためルブリケータ（オイラー）は使用しないでください。
※フィルターレギュレーター間のチューブ長さは3ｍ以内を推奨
3ｍを超える場合は断面の大きなホースを使用してください。
優れた耐食性
ケース本体はアルミニウムに無電解ニッケルメッキを施し 耐食性に優れ、水がかかる場所でも使用可能です。
６０℃まで使用できます
5～６０℃の雰囲気で使用可能。
この範囲以外で使用する場合は、マフラーとチューブコネクタ、ホースを耐熱仕様にすることで、８０℃まで使用できます。

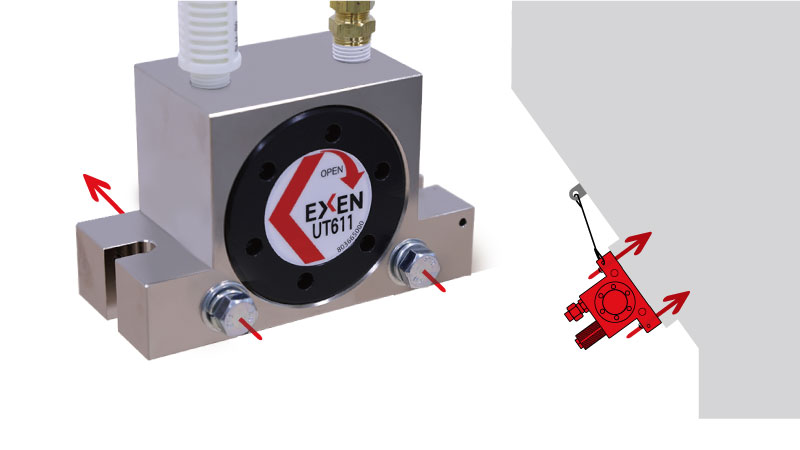

幅広い取付方法
本体の取付穴は２か所あります。
より付け対象の形状やスペース、振動効果などに合わせて自在に取り付けできます。

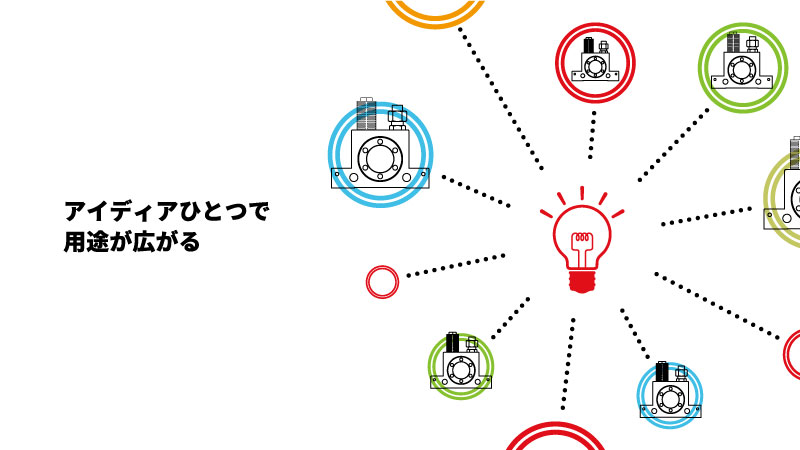

アイディアひとつで用途が広がる
充填に使用される振動テーブルの原動力機としても使用できます。
生産ラインへの部品供給の停滞解消として振動をかけます。
そのほか、アイディアひとつで用途が広がります。

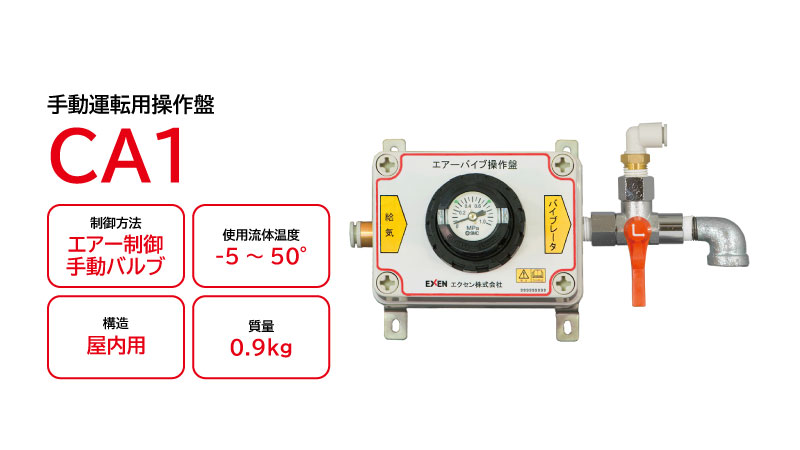

エアーバイブレータ操作盤
電源が不要ですぐ運転できる手動操作盤CA1（圧力ゲージ付）を準備しています。※別売
安全対策

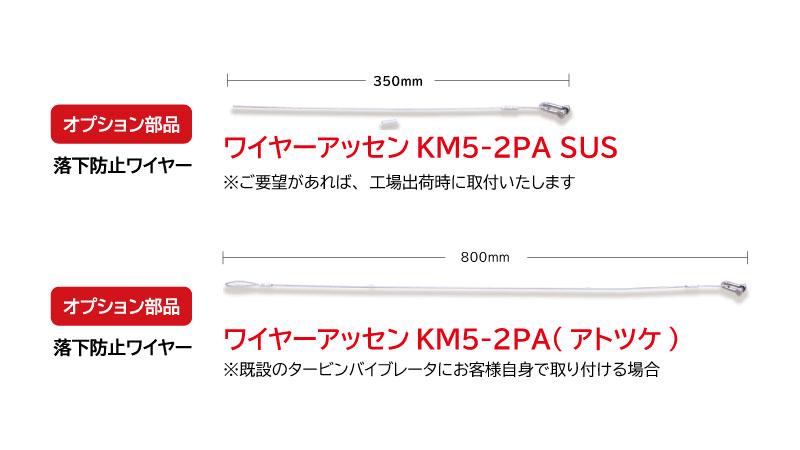

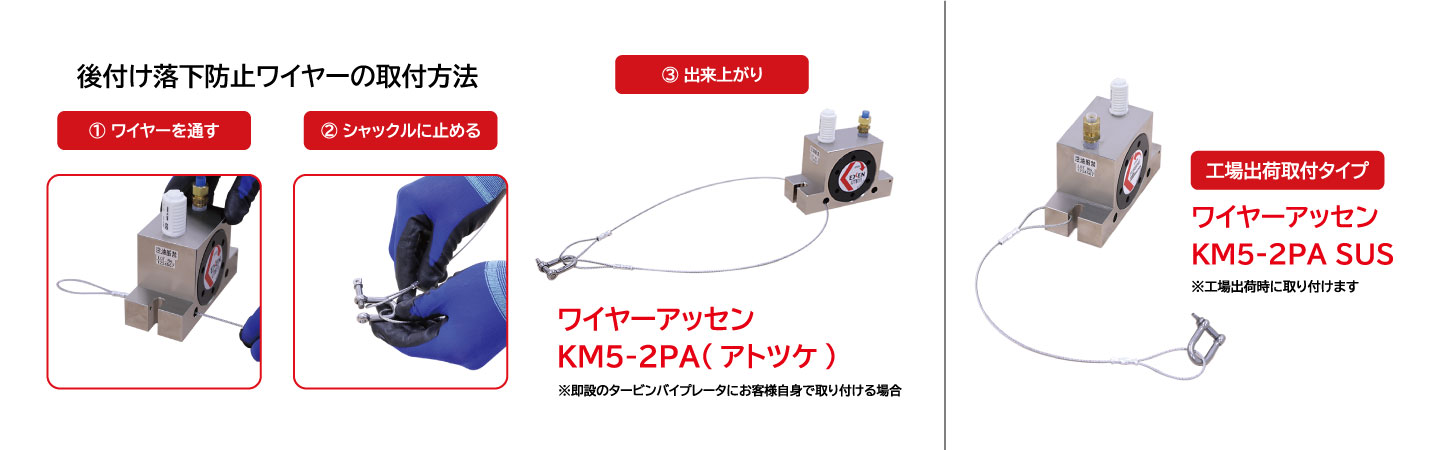

安全対策のため、落下防止ワイヤー（オプション）を２種類 （工場出荷時取付タイプ／後付けタイプ）を用意しています。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| UT321 | 001523000 | ¥74,800 | 資料ダウンロードサイト |
| UT322 | 001554000 | ¥79,400 | 資料ダウンロードサイト |
| UT471 | 001595000 | ¥90,900 | 資料ダウンロードサイト |
| UT472 | 001596000 | ¥96,600 | 資料ダウンロードサイト |
| UT611 | 001590000 | ¥124,200 | 資料ダウンロードサイト |
| UT612 | 001593000 | ¥130,000 | 資料ダウンロードサイト |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
タービンバイブレータ UT 仕様表
| 型式 | 性能 | 圧力（MPa） | 質量 （kg） | ||||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |||
| UT321 | エアー消費量 （L/min（ANR）） | 39 | 51 | 65 | 77 | 88 | 0.25 |
| 振動数（Hz） | 454 | 521 | 569 | 606 | 641 | ||
| 遠心力（N） | 490 | 643 | 767 | 872 | 974 | ||
| UT322 | エアー消費量 （L/min（ANR）） | 39 | 51 | 65 | 77 | 88 | 0.26 |
| 振動数（Hz） | 321 | 373 | 418 | 463 | 492 | ||
| 遠心力（N） | 444 | 604 | 754 | 926 | 1044 | ||
| UT471 | エアー消費量 （L/min（ANR）） | 130 | 173 | 216 | 254 | 294 | 0.56 |
| 振動数（Hz） | 322 | 387 | 429 | 462 | 493 | ||
| 遠心力（N） | 1032 | 1490 | 1824 | 2122 | 2410 | ||
| UT472 | エアー消費量 （L/min（ANR）） | 129 | 172 | 215 | 253 | 294 | 0.58 |
| 振動数（Hz） | 239 | 275 | 304 | 329 | 349 | ||
| 遠心力（N） | 1120 | 1483 | 1804 | 2112 | 2381 | ||
| UT611 | エアー消費量 （L/min（ANR）） | 160 | 216 | 265 | 317 | 371 | 1.15 |
| 振動数（Hz） | 195 | 229 | 258 | 280 | 304 | ||
| 遠心力（N） | 1116 | 1545 | 1962 | 2314 | 2730 | ||
| UT612 | エアー消費量 （L/min（ANR）） | 160 | 216 | 265 | 317 | 371 | 1.16 |
| 振動数（Hz） | 146 | 174 | 193 | 208 | 222 | ||
| 遠心力（N） | 1234 | 1768 | 2168 | 2526 | 2870 | ||
＊使用温度範囲：5℃～60℃
＊上記の仕様は、当社の測定条件における結果です。取付け条件により、上記仕様と異なる場合があります。
