マグネット装置 テツキャッチャー（ストレーナ・フィルタータイプ）

製品について

マグネットフィルターは、液体や粘液体中の微鉄粉を除去するフィルターです。
このシリーズには、以下の3種類があります。

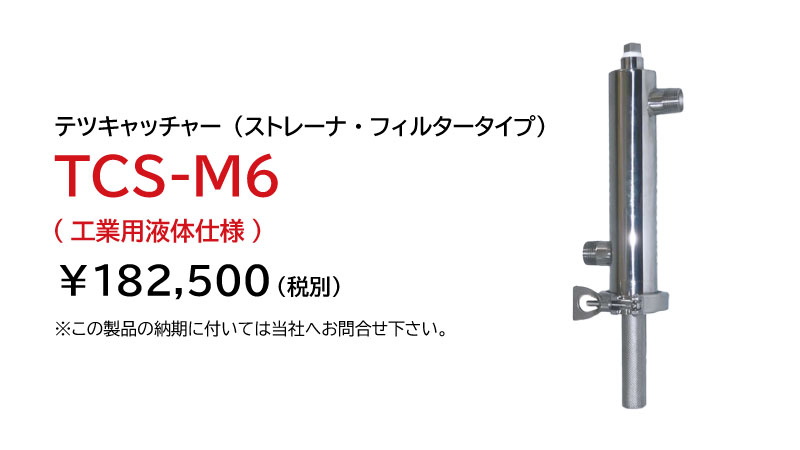

・工業用ストレーナ形マグネットフィルターTCS-M6型
工作機械や加工液循環ライン中に設置して、循環中の液体から磁性金属やSUS磨耗粉を除去するのに最適です。
放電加工機、ラップ盤メーカー、HD加工メーカーなど、様々な製造現場で使用されています。

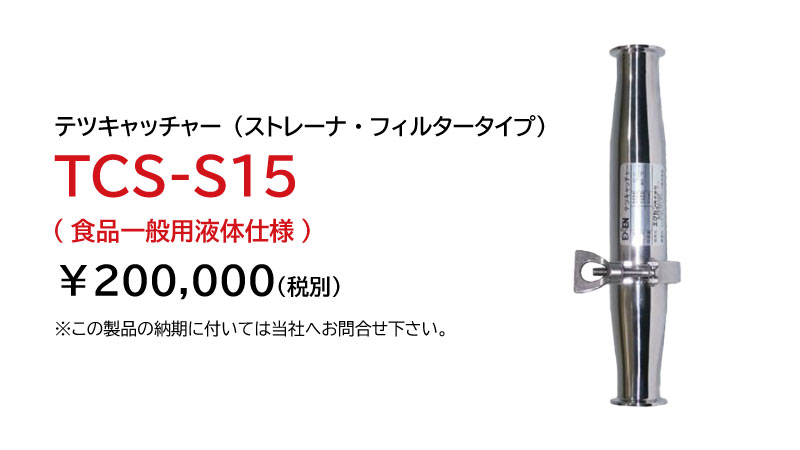

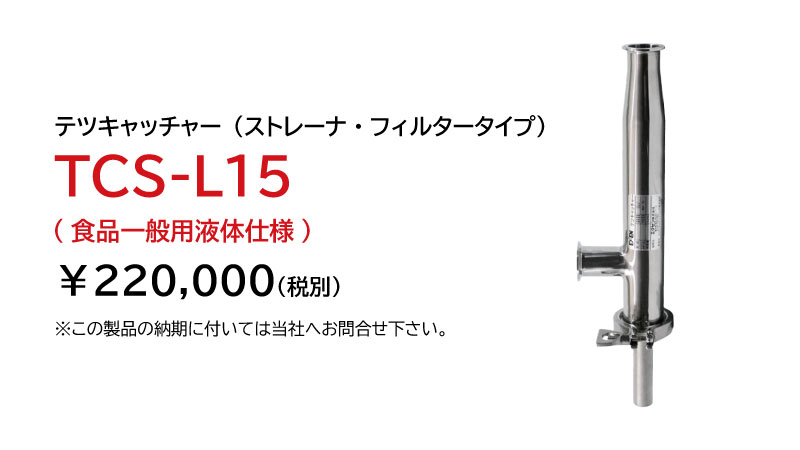

・食品一般用のストレーナ形マグネットフィルターTCS-L15型、TCS-S15型
食品業界などの各種液体製品の生産ライン中に設置して、通過中の液体から磁性金属やSUS磨耗粉を除鉄します。
乳業会社やだしつゆメーカー、各種飲料メーカーなど、様々な食品メーカーで使用されています。

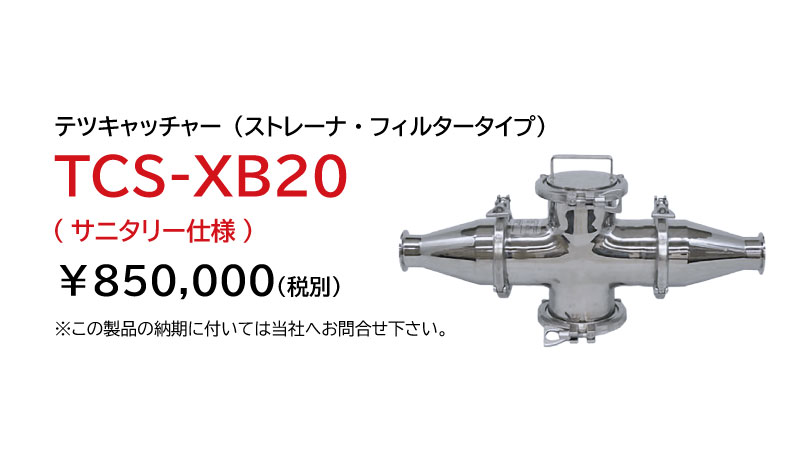

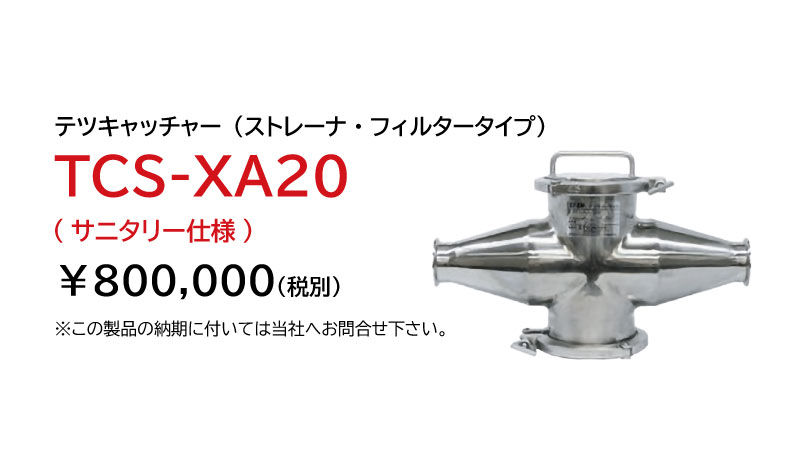

・サニタリー仕様対応のポット形のマグネットフィルターTCS-XA20型、TCS-XB20型
工業用ストレーナ形マグネットフィルターTCS-M6型とと同じ機能を備えていますが、ポット形状のため、液体と味噌やマヨネーズ状の粘液体にも対応でき、練り製品の粘液体用としても対応が可能です。

製品の強み

高磁力で除鉄フィルター効果大

磁石はネオジム系希土類磁石1.2T（12000G）を使用しています。磁力が高いため、微細な鉄粉まで除去するフィルター効果を発揮します。除鉄表面磁束密度は1T（10000G）、耐熱温度は80℃標準です。

表面カバーパイプは高耐食性

マグネットパイプは、腐食に強いステンレスSUS316バフ#400相当の表面仕上げパイプを使用しています。
そのため、耐食性に優れ、長期間にわたって使用することができます。

耐熱仕様にも出来ます

標準仕様のマグネットバーの耐熱温度は80℃です。
しかし、高温の液体を扱う場合は、用途に合わせて耐熱温度150℃（表面磁束密度は9000G）の製作も可能です。

マグネットが飛び散らない安全構造

マグネットバーの積み重ね構造は、リング式のマグネットを使用してスタットボルトで固定されています。
そのため、マグネットバーの表面カバーパイプが万一磨耗などで破損しても、マグネットの飛び散りを防止できる安全構造になっています。

サニタリー仕様で安心安全

マグネットは完全密封式になっており、マグネットを収納しているケースはIDFへルールバンド接続になっています。
そのため、簡単に取り付け取り外しができ、洗浄も容易な安全構造になっています。

型式一覧

型式品目コード販売価格(税抜き)
TCS-M6TC0000420￥182,500(*1)
TCS-L15TC0000430￥220,000(*1)
TCS-S15TC0000440￥200,000(*1)
TCS-XA20TC0000450￥800,000(*1)
TCS-XB20TC0000460￥850,000(*1)

*1この製品の納期に付いては当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。


仕様

テツキャッチャー（ストレーナ・フィルタータイプ） 仕様表

型式TCS-M6
マグネット表面最大磁束密度1T（10000G）
使用環境上限温度80℃
溶接全周溶接
表面仕上げバフ研磨
接続間距離（mm）160
接続口径R3/4
概質量（kg）2.32

テツキャッチャー 食品一般用のストレーナ形マグネットフィルター 仕様表

型式TCS-L15TCS-S15
継手口径IDFヘルール1.5S
マグネット使用本数1本
使用粘液体上限耐圧力1MPa（10kgf/cm3）
使用温度最高80℃
表面最大磁束密度1T（10000G）
全長（mm）384330
接続間距離（mm）260330
概質量（kg）1.41.58

テツキャッチャー サニタリー仕様対応のポット形のマグネットフィルター 仕様表

型式TCS-XA20TCS-XB20
継手口径IDFヘルール2S
マグネット使用本数4本
使用粘液体上限耐圧力0.6MPa（6kgf/cm3）
使用温度最高80℃
表面最大磁束密度1T（10000G）
全長（mm）400504
接続間距離（mm）400504
概質量（kg）6.889.57
