マグネット装置 テツキャッチャー（マグネットバータイプ）
製品について
簡易式マグネットシリーズの代表は、各種長さのマグネットバーです。
本体装置としてマグネットフィルター装置までの設備は必要としないお客さま用に、このシリーズでは液体・粉粒体を問わず微鉄粉の除去に使用する簡易式マグネットをご紹介します。
<マグネットバー>

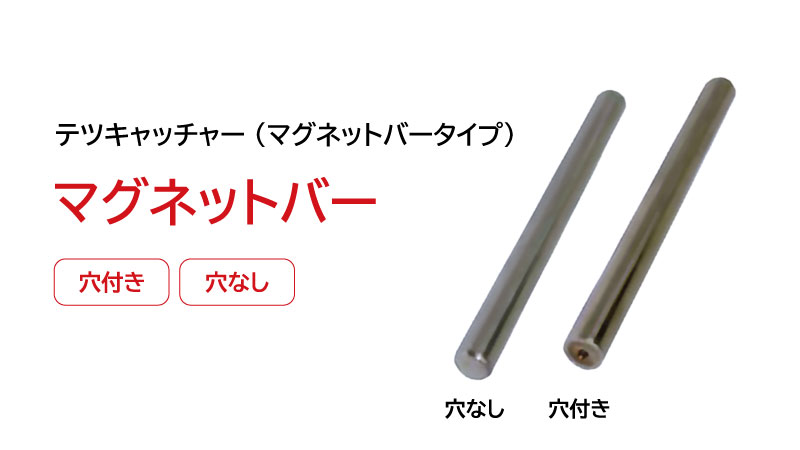

マグネットバーは、長手方向の両端を除くほぼ全域に強力な磁力を持った直径25mmの棒状マグネットであり、長さは100mmから500mmまで8種類標準化しています。
両端にはM6タップが付いており、サニタリー仕様の完全密封タップなしも製作可能です。
マグネットバーの応用範囲は広く、ベルトコンベアーの流れる上部や落ち口にセットしたり、流体槽の液体中にセットしての除鉄も可能です。
また、枠状に作り上げて簡単な格子マグネットを試作する例もあります。
<手っ取り棒>
手っ取り棒は、液体や粉粒体の受け入れ検査時に使用されます。
食品業界や各種産業分野の製品袋詰めや容器液体などに差し込んでかき回すだけで除鉄出来る持ちやすい棒状マグネットです。
先のとがった差し込みやすいコーンタイプ（Ｃタイプ）と底面まで磁力を発揮出来るフラットタイプ（Ｆタイプ）を揃えています。
製品の強み
高磁力で除鉄フィルター効果が大きい
磁石はネオジム系希土類磁石1.2T（12000G）を使用しています。
ネオジム磁石は磁力が非常に強いため、微細な鉄粉まで除去するフィルター効果を発揮します。
除鉄表面磁束密度は1T（10000G）で、耐熱温度は80℃標準です。
用途が広いマグネットバー
マグネットバーは応用範囲が広く、ベルトコンベアーの流れる上部や落ち口にセットしたり、流体槽の液体中にセットしての除鉄も可能です。
また、枠状に作り上げて簡単な格子マグネットを試作する例もあります。
マグネットバーの表面カバーパイプは高耐食性
マグネットパイプは、腐食に強いステンレスSUS316バフ#400相当の表面仕上げパイプを使用しています。
そのため、耐食性に優れており、長期間の使用が可能です。
マグネットが飛び散らない安全構造
マグネットバーの積み重ね構造は、リング式のマグネットを使用してスタットボルトで固定することで、表面カバーパイプが万一摩耗などで破損しても、マグネットの飛散を防ぐ安全構造になっています。
耐熱仕様のマグネット対応が可能
標準仕様のマグネットバーは耐熱温度80℃です。
高温の液体を扱う場合は、用途に合わせて耐熱温度150℃（表面磁束密度は9000G）の製作も可能です。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| マグネットバーTCB-100 | TC0000250 | ￥25,000(*1)(*2) |
| マグネットバーTCB-200 | TC0000260 | ￥50,000(*1) |
| マグネットバーTCB-250 | TC0000270 | ￥62,500(*1) |
| マグネットバーTCB-300 | TC0000280 | ￥75,000(*1) |
| マグネットバーTCB-350 | TC0000290 | ￥87,500(*1) |
| マグネットバーTCB-400 | TC0000300 | ￥100,000(*1) |
| マグネットバーTCB-450 | TC0000310 | ￥112,500(*1) |
| マグネットバーTCB-500 | TC0000320 | ￥125,000(*1) |

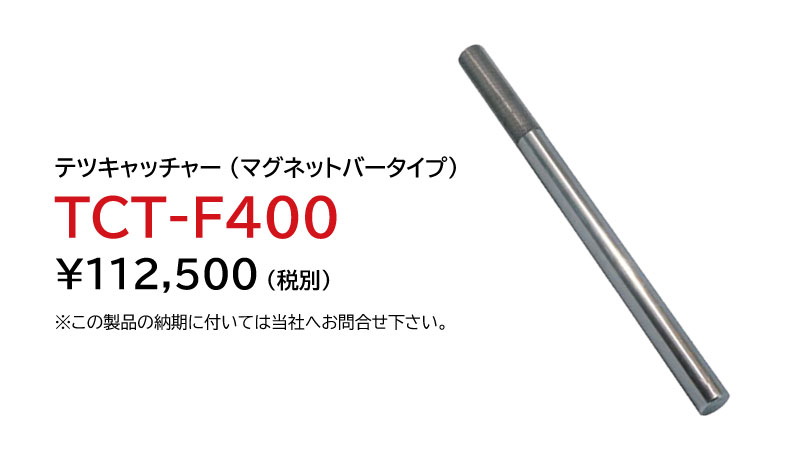

| 手っ取り棒TCT-F300 | TC0000330 | ￥80,000(*1) |
| 手っ取り棒TCT-F400 | TC0000340 | ￥112,500(*1) |
| 手っ取り棒TCT-C300 | TC0000350 | ￥82,500(*1) |
| 手っ取り棒TCT-C400 | TC0000360 | ￥115,000(*1) |
*1 この製品の納期に付いては当社へお問合せ下さい。
*2 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
テツキャッチャー（マグネットバータイプ） 仕様表
| 型式 | TCB-100 | TCB-200 | TCB-250 | TCB-300 | TCB-350 | TCB-400 | TCB-450 | TCB-500 |
|---|---|---|---|---|---|---|---|---|
| マグネット外形 | φ25 | |||||||
| 全長（mm） | 100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 表面最大磁束密度 | 1T （10000G） | |||||||
| 使用環境上限温度 | 80℃ | |||||||
| 溶接 | 全周溶接 | |||||||
| 表面仕上げ | バフ＃400研磨 | |||||||
| 概質量（kg） | 0.33 | 0.65 | 0.82 | 1 | 1.14 | 1.3 | 1.45 | 1.63 |
使用温度は最高80℃。耐熱仕様150℃（9000Ｇ）の製作も可能。
標準穴はタップ穴（6mm）付きです。穴なしもございます。
テツキャッチャー 手っ取り棒 仕様表
| 型式 | TCT-C300 | TCT-C400 | TCT-F300 | TCT-F400 |
|---|---|---|---|---|
| 外径 | φ25 | |||
| 全長（mm） | 300 | 400 | 300 | 400 |
| 先端形状 | コーン | フラット | ||
| 表面最大磁束密度 | 1T （10000G） | |||
| 使用環境上限温度 | 80℃ | |||
| 溶接 | 全周溶接 | |||
| 表面仕上げ | パフ＃400研磨 | |||
| 概質量（kg） | 1.07 | 1.37 | 1.1 | 1.4 |
使用温度は最高80℃。耐熱仕様150℃（9000Ｇ）の製作も可能。
