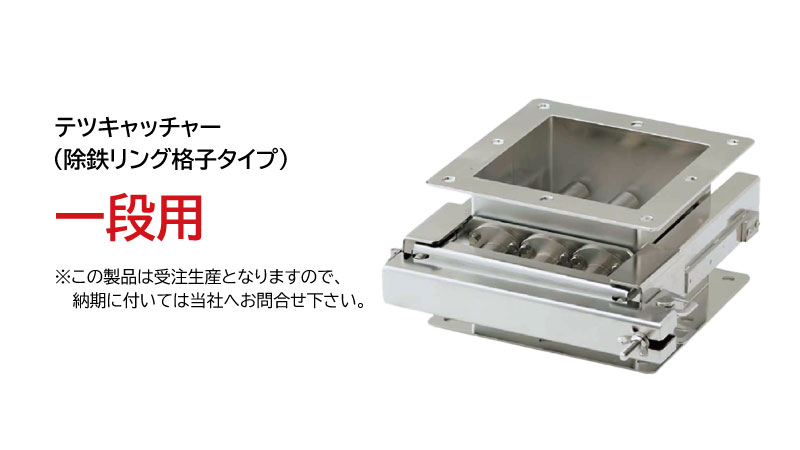

マグネット装置 テツキャッチャー（除鉄リング格子タイプ）
製品について
テツキャッチャーは付着した微鉄粉をワンタッチで清掃出来る格子型マグネットフィルター装置です。
格子型マグネットフィルター装置は汎用的にあらゆる分野で使用されていますが、マグネットに吸着した鉄粉の取り除き清掃が面倒な作業です。
テツキャッチャーはこの面倒な清掃作業をワンタッチで出来るように、除鉄リング（特許）を採用してマグナットの引き出し動作をするだけで一定の位置に除鉄した鉄粉を落下させることの出来る驚異のマグネットフィルターです。
製品の強み
驚異の除鉄リングの仕組み

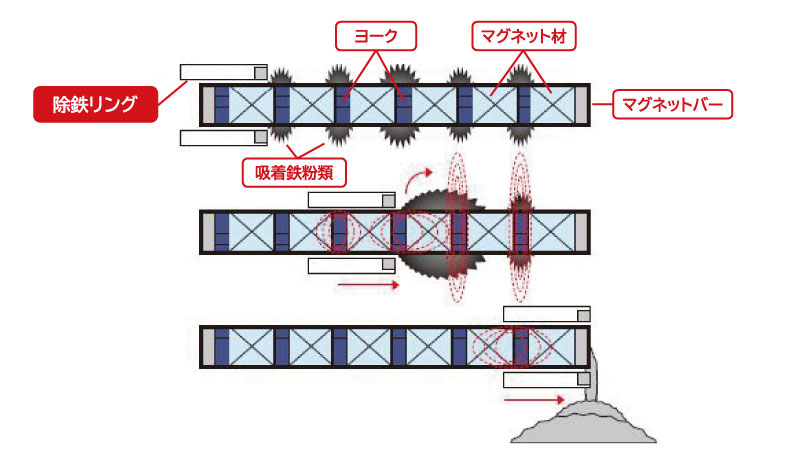

磁力線上に付着した吸着鉄粉は、除鉄リング内部をスライドするだけで簡単に吸着鉄粉の除去清掃作業が出来ます。
除鉄リングは内部の磁性体により磁力線を短絡させながら順次次の磁力線へ鉄粉を移動させる仕組みになっています。
除鉄のスクレーパー作業に見られる表面パイプの傷や磨耗も少なく、マグネット先端の磁力のないところまで引き出すことにより吸着鉄粉を自然落下させて清掃しています。
1mm以下の微鉄粉にも対応
金属検知器では除去が難しかった1mm以下の微鉄粉の除去が可能です。
マグネット素材のネオジム（Nd系希土類）を使用、磁力特性として1.2T（12000G）以上の永久磁石を採用している為に表面SUS316ステンレスカバーの表面でも9000G以上10000G程度までの表面磁束密度が確保され、高吸着性能を発揮します。
マグネット取り扱いに安全性のフェールセーフ機能
マグネット素材の取り扱いには十分な注意を払う必要があります。
マグネットの表面カバーが長年使用して磨耗したり、衝撃等により表面カバーが破損したときのマグネット飛び出し事故を未然に防止する為、二重の安全策を講じています。
長年使用により変形や硬化が場合はマグネットの引き出しに異常を感じ寿命を事前判定出来るとともに、マグネット自体もカバーパイプの中でスタットボルト式に固定されている為、表面パイプが破損しても飛び出す可能性が低い安全構造です。
清掃の保守管理時のマグネット事故を防止
一般的な格子型マグナット装置は除鉄清掃時にマグネットを本体より取り出して清掃作業を行う為、誤ってマグネットを金属建屋や付近の金属設備に吸着させたり、指を挟んでしまうなどの事故がありました。
テツキャッチャーの場合マグネットを取り出さず、本体セットのまま引き出すだけで清掃作業が出来ます。
ワンタッチで清掃が可能なのでメンテナンス時間も短縮され、安全で費用の削減になると喜ばれています。
さらに、テツキャッチャーはワークの接触面を人が手で触れることなく清掃が出来る為、食品衛生面でも安心です。
豊富なオプション上下継手を標準化しています
テツキャッチャーを設置する際に必要となる上部と下部の接続金具は、豊富な種類を用意しています。

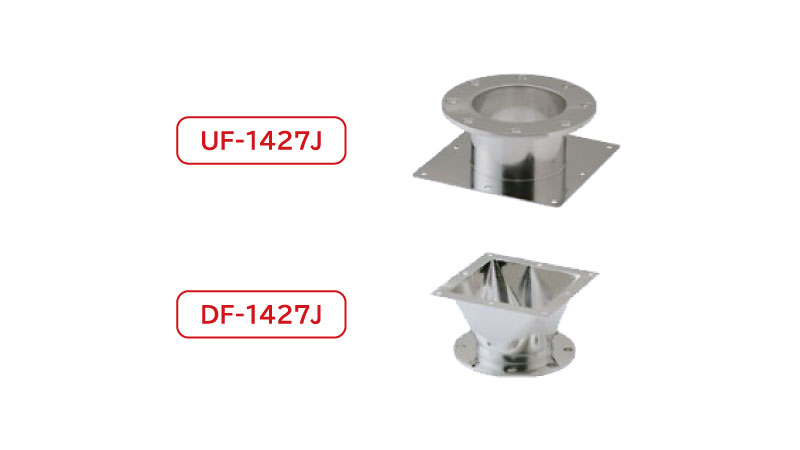

上部投入口や下部排出口の形状は、ニーズの多いＪＩＳフランジタイプで、上部用下部用合わせて6種類をご用意しております。
除鉄鉄粉のトレーセット（オプション）

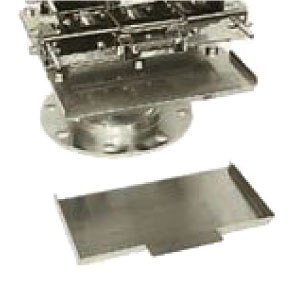

除鉄された鉄粉は一定の場所に落下する為、塵取りや鉄粉受けなどの箱を置いて鉄粉を集めますが、本体にセット出来るステンレス製の安全なトレー受けとトレーのセット品もオプションとして準備しています。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| TC-M13 | TC0000010(*1) | ￥512,500 |
| TC-M14 | TC0000020(*1) | ￥550,000 |
| TC-M15 | TC0000030(*1) | ￥600,000 |
| TC-M25 | TC0000040(*1) | ￥825,000 |
| TC-M27 | TC0000050(*1) | ￥1,000,000 |
| TC-M29 | TC0000060(*1) | ￥1,175,000 |
| UF-1325J | - | (*2) |
| UF-1427J | - | (*2) |
| UF-1529J | - | (*2) |
| DF-1325J | - | (*2) |
| DF-1427J | - | (*2) |
| DF-1529J | - | (*2) |
*1この製品は受注生産となりますので、納期に付いては当社へお問合せ下さい。
*2この製品の納期と価格に付いては当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
テツキャッチャー（除鉄リング格子タイプ） 仕様表
| 型式 | ケーシング 材質 | 表面仕上げ | マグネット仕様 | 処理量 （t/H） （かさ比重） | 質量 （kg） | |||
|---|---|---|---|---|---|---|---|---|
| 段数 | 使用本数 | 表面最大 磁束密度 | 使用環境 上限温度 | |||||
| TC-M13 | SUS304 | 電解研磨 | 1 | 3 | 0.9T (9,000G) ～ 1T（10,000G） | 80℃ | 10 | 9.3 |
| TC-M14 | 4 | 20 | 12.0 | |||||
| TC-M15 | 5 | 40 | 16.2 | |||||
| TC-M25 | 2 | 10 | 15.7 | |||||
| TC-M27 | 7 | 20 | 21.0 | |||||
| TC-M29 | 9 | 40 | 29.5 | |||||
※マグネットはネオジム（Nd系希土類12KG）が標準仕様です。
※TC-MとTC-MAの仕様はエアーレーション以外は同じです。
テツキャッチャー 上下接続フランジ 仕様表
| 型式 | 接続 | 質量 （kg） | 適用本体形式 | |
|---|---|---|---|---|
| 形状 | 呼び | |||
| UF-1325J | JISフランジ (上部用) | 125A | 3.4 | TC-M13/TC-M25 |
| UF-1427J | 150A | 4.6 | TC-M14/TC-M27 | |
| UF-1529J | 200A | 5.0 | TC-M15/TC-M29 | |
| DF-1325J | JISフランジ (下部用) | 125A | 3.4 | TC-M13/TC-M25 |
| DF-1427J | 150A | 4.6 | TC-M14/TC-M27 | |
| DF-1529J | 200A | 6.5 | TC-M15/TC-M29 | |
