マグネット装置 テツキャッチャー（清油・格子タイプ ）
製品について
簡易式マグネットシリーズは、本体装置としてマグネットフィルター装置までの設備は必要としないお客さま用に、液体・粉粒体を問わず微鉄粉の除去に使用する簡易式マグネットをご紹介します。

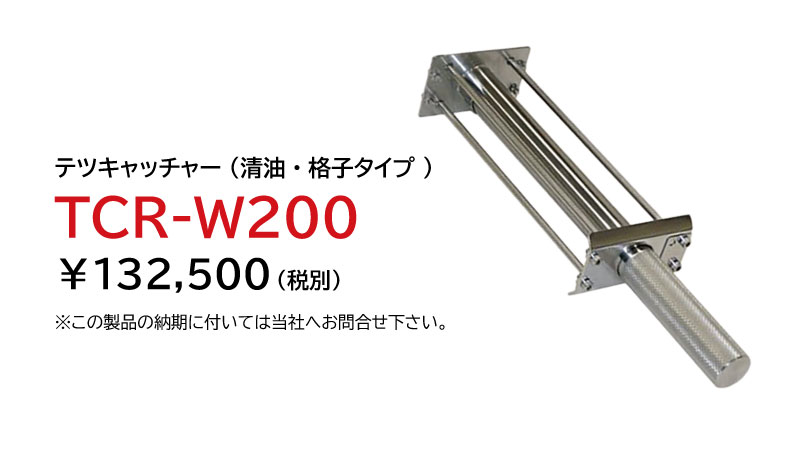

<清油マグネット>
清油マグネットは、研削機械・放電加工機・ワイヤーカット機などの加工油槽内に浸け込むだけで細かい切粉を吸着し、常に切削油を清油の状態に保ちます。
複数本の連結も可能ですので、広い加工油槽でも隙間なく配置できます。
構造が二重管方式になっているので、除鉄後の清掃も簡単です。

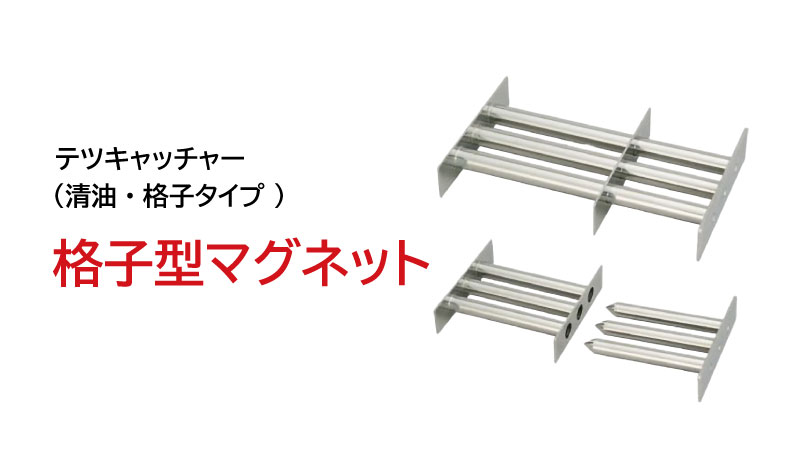

<格子型マグネット>
マグネットバーを格子状に組み込み、粉粒体の投入口やホッパー・シュート・コンベアー落下位置などに設置して、混入微鉄粉を除去します。
また、液体中での使用も可能です。
タイプは直磁管方式（10000G）と二重管方式（8000G）があります。
直磁管方式は磁力が強く、二重管方式は除鉄後の清掃が簡単です。
投入口のサイズに合わせた特注品の製作もいたします。
製品の強み
高磁力で除鉄フィルター効果が大きい
磁石はネオジム系希土類磁石1.2T（12000G）を使用しています。
ネオジム磁石は磁力が非常に強いため、微細な鉄粉まで除去するフィルター効果を発揮します。
除鉄表面磁束密度は1T（100000G）で、耐熱温度は80℃標準です。
マグネットバーの表面カバーパイプは高耐食性
マグネットパイプは、腐食に強いステンレスSUS316バフ#400相当の表面仕上げパイプを使用しています。
そのため、耐食性に優れており、長期間の使用が可能です。
格子型にしても使える清油マグネット
清油マグネットは、複数を連結することで格子状のマグネットとして使用できます。
また、液体以外の粉粒体でのマグネットフィルターとしても使用できます。
マグネットには全周に枠状の囲いも付いているため、安全に使用できます。
直磁管方式と二重管方式の格子マグネット
格子マグネットは、磁力の強い直磁管方式と清掃が簡単な二重管方式の2種類をシリーズアップしました。
投入口やホッパー・シュートなどの形状に合わせて製作も可能です。
マグネットが飛び散らない安全構造
マグネットバーの積み重ね構造は、リング式のマグネットを使用することで、表面カバーパイプが万一磨耗などで破損しても、マグネットが飛び散らない安全構造になっています。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| 清油マグネットTCR-W200 | TC0000410 | ￥132,500(*1) |
| 格子マグネットTCK-S203 | TC0000370 | ￥225,000(*1) |
| 格子マグネットTCK-S305 | TC0000380 | ￥337,500(*1) |
| 格子マグネットTCK-W203 | TC0000390 | ￥325,000(*1) |
| 格子マグネットTCK-W305 | TC0000400 | ￥500,000(*1) |
*1この製品の納期に付いては当社へお問合せ下さい。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
テツキャッチャー（清油・格子タイプ ） 仕様表
| 型式 | TCR-W300 |
|---|---|
| マグネット表面最大磁束密度 | 1T （10000G） |
| アウターパイプ表面最大磁束密度 | 0.8T （8000G） |
| 使用環境上限温度 | 80℃ |
| 溶接 （マグネットバー） | 全周溶接 |
| 表面仕上げ （外面） | バフ研磨 |
| 概寸法 （mm） | 80×300 |
| 概質量 （kg） | 1.42 |
※複数本の連結を可能とし、粉粒体の除鉄にも使用出来ます。
テツキャッチャー 格子マグネット 仕様表
| 型式 | 直磁管方式 | 二重管方式 | ||
|---|---|---|---|---|
| TCK-S203 | TCK-S305 | TCK-W203 | TCK-W305 | |
| マグネット使用本数 | 3 | 5 | 3 | 5 |
| 概寸法 （mm） | 210×210 | 310×310 | 210×210 | 310×310 |
| 表面最大磁束密度 | 1T （10000G） | 0.8T （8000G） | ||
| 使用環境上限温度 | 80℃ | |||
| 溶接 | 全周溶接 | |||
| 表面仕上げ | バフ＃400研磨 | |||
| 概質量 （kg） | 2.78 | 6.1 | 3.08 | 6.91 |
※液体中にも使用可能です。
