テーブルバイブレータ 小型テーブルバイブレータ（電気式／エアー式）

製品について

テーブルバイブレータの振動原理は、テーブルの上枠に外部振動機（振動モータ・エアーバイブレータなど）を取り付けて、その上枠上に載せたワークを容器ごと振動させます。
目的は振動をかけることにより、ワークの容器充填や脱泡・脱型・浸透促進・拡散・混合・振動試験機などに使用します。
産業界の場合、ワークもさまざまで、充填例としてはセラミック粉体・樹脂ペレット・カーボン・鉄粉・けい砂・化粧品マスカラなどがあります。
必要な振動の力については、積載物の重量に対して基本的標準荷重を設定していますが、ワークの種類によっては微振動でも対応できるものもあります。
また、ワークを動かす有効な振動数もさまざまです。（適切な振動条件はデモ機での確認も可能です。） 振動源については、電気式の小型振動モータ（単相100V / 3相200V）とエアー式のピストンバイブレータシリーズを準備しています。
各振動機の特長は、単相100Vタイプはどこでも手軽に使える利便性にあります。
3相200Vタイプはインバータ操作盤MFC1型を使うことにより、ワークに適正な振動を与えることができます。
また、エアー式の場合はエアー圧力の調整で適正な振動を与えることができます。
小型テーブルバイブレータシリーズでは、小型機種のシリーズ紹介となりますが、重量物対応のテーブルバイブレータも設計・製作の対応が可能です。お問い合わせください。
＊小型テーブルバイブレータは、都度見積りの受注生産で対応しています。
＊テーブル上面が樹脂製の加工はオプションとなります。（別途費用）

製品の強み

各種の振動源を準備

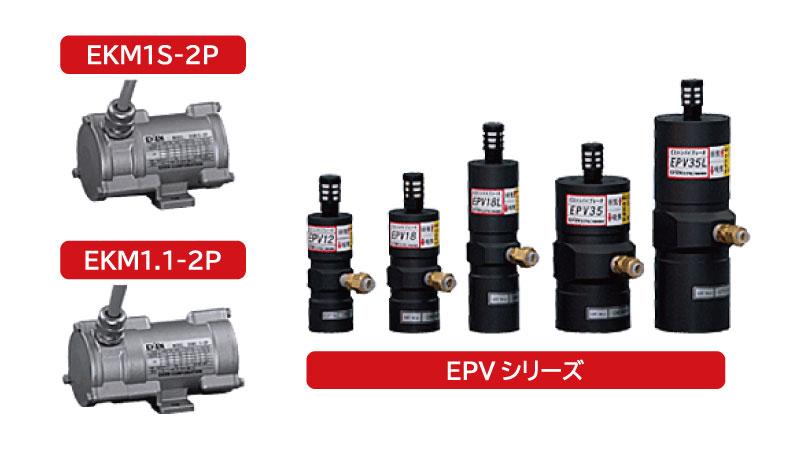

小型テーブル振動機シリーズの振動源には、電気式の単相100V式振動モータ、3相200V式振動モータ、およびエアー式のピストンバイブレータを準備しました。
設備場所の電源事情に合わせて、電気式や空気式を選定することができます。
また、電気式の振動モータにはステンレスボディーの小型振動モータを採用しています。
単相100V式がEKM1S-2P型、3相200V式がEKM1.1-2P型です。
ともにIP66の保護等級を備えており、水洗いにも耐える耐食性に優れた振動モータです。

上枠のサイズと材質

小型テーブルバイブレータのテーブル上枠サイズは□200ｍｍと□300ｍｍを仕様設定して製作準備しています。
また、上枠の材質につきましてはステンレスSUS304とポリアセタール樹脂製を標準仕様として設定しています。
用途に合わせて選定することができます。（ポリアセタール樹脂製は追加オプション）
また、ご要望にあわせて寸法違いや材質指定の物も生産可能です。（詳細はお問い合わせください。）

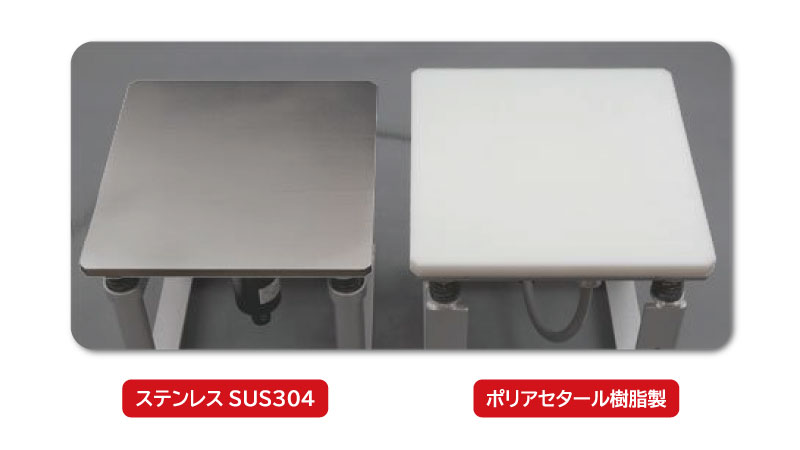

（左）ステンレスSUS304/（右）ポリアセタール樹脂製

電気式とエアー式の特長

電気式の3相200V式はインバータとの組み合わせで振動数の変更が可能となりますので、積載ワークの性状に合わせた振動数を選定することができ、効率のよい作業性を発揮することが可能となります。
エアー式の振動機はエアーの圧力の変更により振動力や振動数を変更できるため、用途が広くなります。
また、エアー式は防爆エリアでも安全に使用が可能です。

テーブルの基本形状１：振動モータ1台付き

テーブル上枠に振動モータを1台取り付けた場合の振動の条件は円振動となります。
用途によってはモータ1台による円振動の方が効果が上がるものに使用します。
価格的にもモータ2台つきより価格が安いメリットもあります。
また、エアー式ピストンバイブレータを使用の場合は1台で上下振動が確保できます。

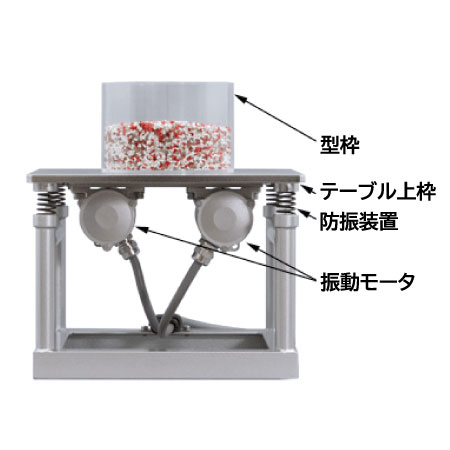

テーブルの基本形状２：振動モータ2台付き

テーブル上枠に振動モータを2台取り付けた場合の振動の条件は上下振動となります。
上下振動であるため、ワーク容器の移動も少なく、安定した振動を得ることができるため、実績も多いタイプです。
また、一面式であるため、テーブル上面に型枠を固定して色々な形状の型枠を乗せることもできます。
エアー式ピストンバイブレータを仕様する場合も、1台で上下振動が確保できます。

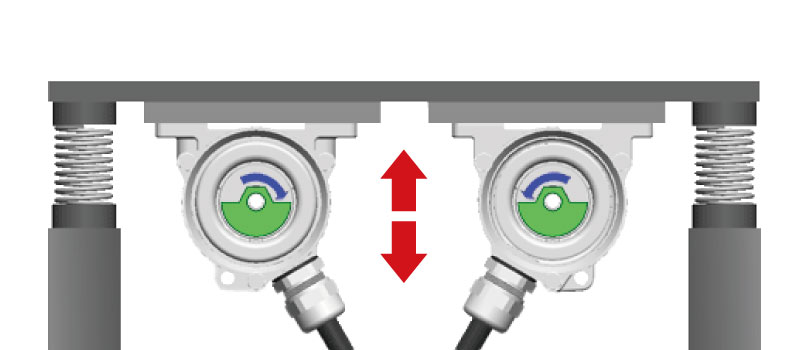

上下振動の原理

2台の振動モータを上枠に取り付けることにより、上下振動を作ることができます。

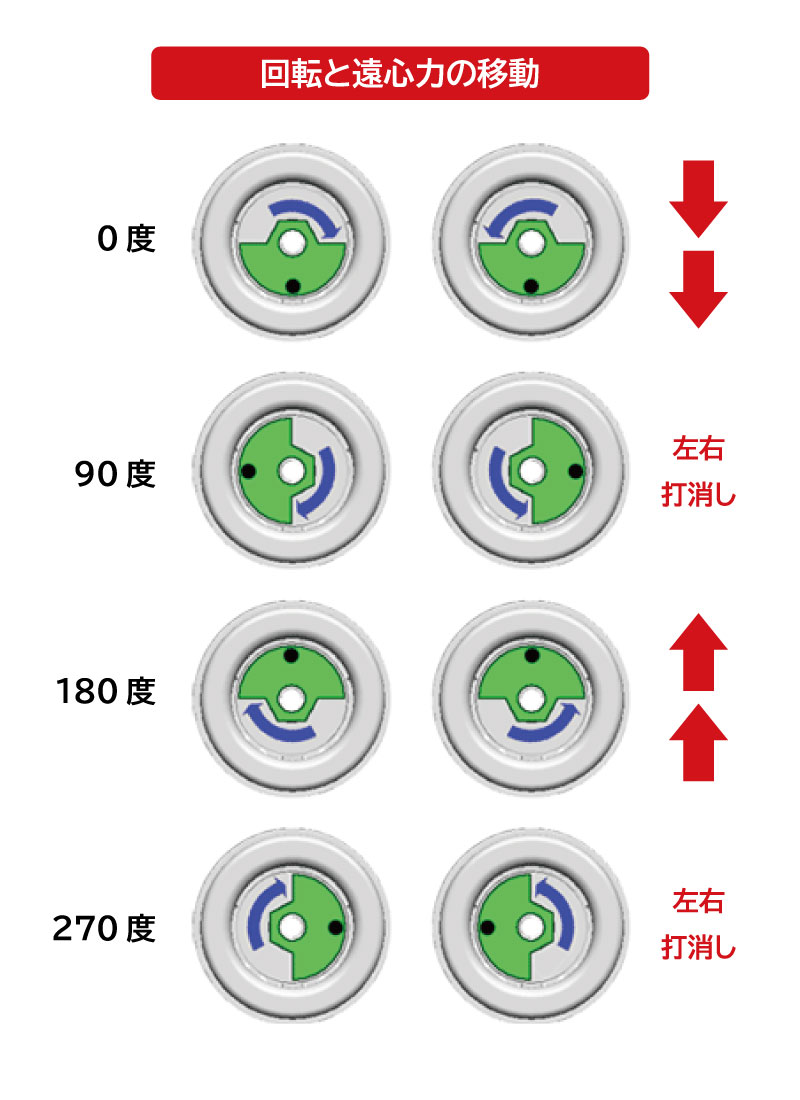

2台の振動モータは互いに逆向きに回転させ、2台の振動モータの回転数が同期すれば、下図のように水平方向の遠心力は打ち消され、上下方向の遠心力だけが生かされて上下振動が得られます。
また、回転数差が大きなものは同期しないため、上下振動は得ることは出来ません。

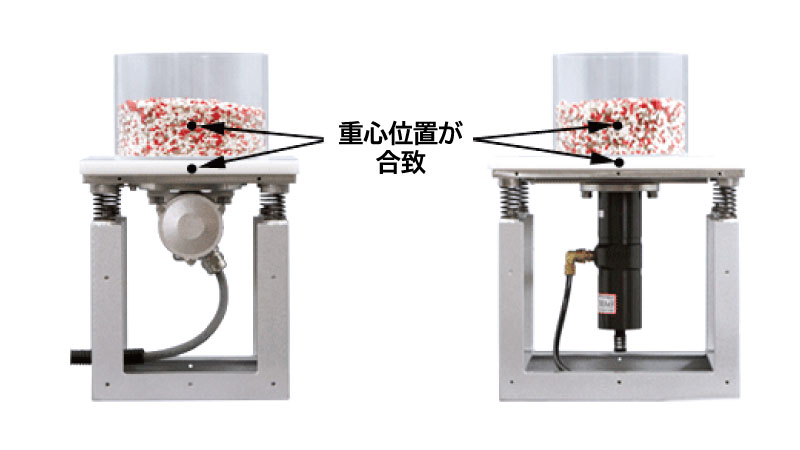

テーブル上の正しい積載物の配置

振動機の遠心力合力軸線上でテーブル重心と積載物重心が一致する位置が、正しい積載位置の配置です。

用途と製品ワーク例

テーブルバイブレーターは産業機械分野でさまざまな用途に使用されています。
下記の充填や拡散、浸透促進、解凍、脱塩、脱泡、脱型、以外にも振動の用途は未知の分野も多くあり期待されています。

1.粉粒体の充填：けい砂、セラミック粉体、樹脂ペレット、カーボン、鉄粉、マスカラ、パウダー
2.粉粒体の拡散：レンズのごみ除去、接着剤、粉体の広げ
3.浸透促進：漬物用テーブル　白菜浅漬け、大根漬け、
4.脱塩促進：魚卵の塩抜き
5.解凍促進：魚の解凍促進
6.脱型補助：型枠の脱型
7.各種試験機用：混和剤試験機、コンクリート試験機、輸送試験機、医療試験機

操作盤

TV-MWシリーズ（３相200V式）は、インバータ内蔵のMFC-1をご使用下さい。（別売）

型式一覧

型式品目コード販売価格(税抜き)
TV200-P(*1)(*1)
TV200C-P(*1)(*1)

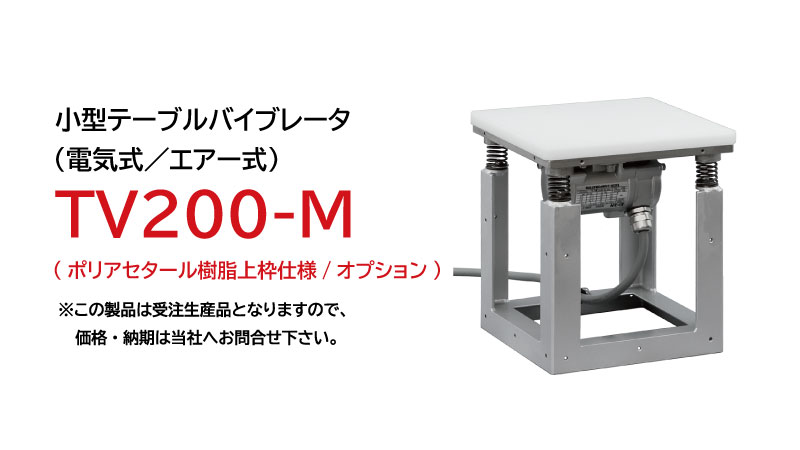

TV200-M(*1)(*1)
TV200C-M(*1)(*1)
TV300-P(*1)(*1)

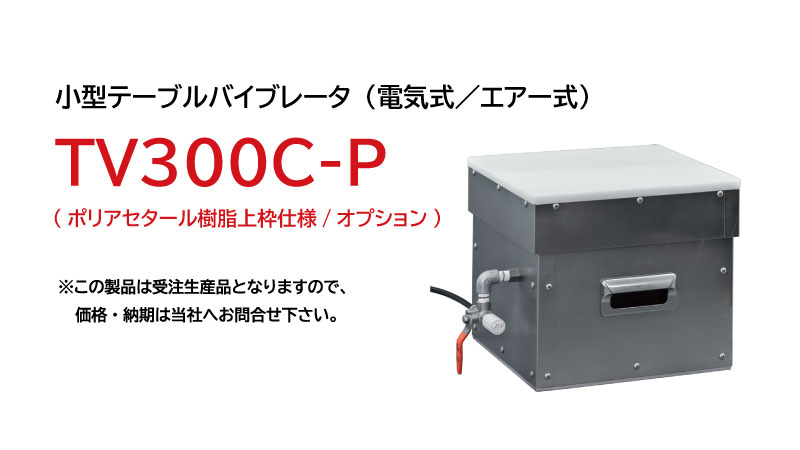

TV300C-P(*1)(*1)

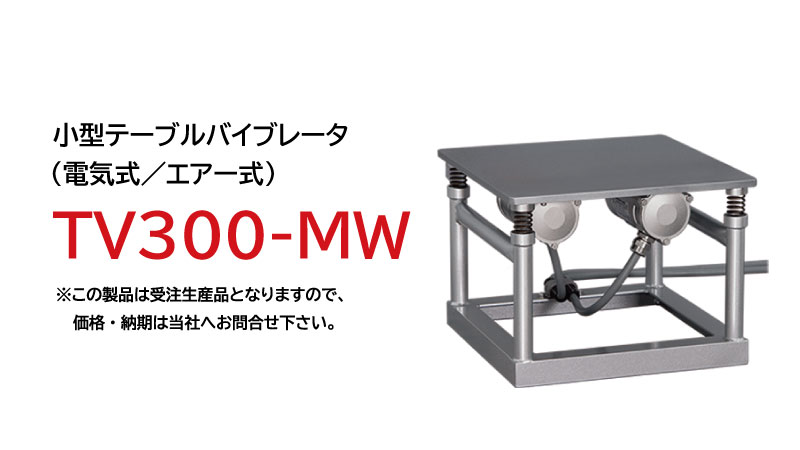

TV300-MW(*1)(*1)
TV300C-MW(*1)(*1)
MFC-1(*1)(*1)

(*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。

仕様

小型テーブルバイブレータ TV200-P_TV200C-P 仕様表

型式使用原動機ピストンバイブレータ仕様許容
積載荷重
(kg)		概質量
(kg)		備考
型式台数動力源振動数
（Hz）		起振力
（N）		空気消費量
（L/min（ANR））
TV200-PEPV18L1空気圧
0.2～0.6 MPa		58～9482～26515～54106.5オープン型
TV200C-P8.0クローズ型

小型テーブルバイブレータ TV200-M_TV200C-M 仕様表

型式使用原動機振動モータ仕様許容
積載荷重
(kg)		概質量
(kg)		備考
型式台数動力源出力
（W）		電流
（A）		周波数
（Hz）		振動数
（Hz）		遠心力
（ｋN）		定格
TV200-MEKM1S-2P1単相
100V		100.26/0.2150/6046.5/56.90.05/0.07連続5.07.2オープン型
TV200C-M8.5クローズ型

小型テーブルバイブレータ TV300-P_TV300C-P 仕様表

型式使用原動機ピストンバイブレータ仕様許容
積載荷重
(kg)		概質量
(kg)		備考
型式台数動力源振動数
（Hz）		起振力
（N）		空気消費量
（L/min（ANR））
TV300-PEPV35L1空気圧
0.2～0.6 MPa		51～73347～92144～1252012.5オープン型
TV300C-P15.2クローズ型

小型テーブルバイブレータ TV300-MW_TV300C-MW 仕様表

型式使用原動機振動モータ仕様許容
積載荷重
(kg)		概質量
(kg)		備考
型式台数動力源出力
（W）		電流
（A）		周波数
（Hz）		振動数
（Hz）		遠心力
（kN）		定格
TV300-MWEKM1.1-2P23相
200V		110.11/0.1050/6045.1/53.30.07/0.11連続1014.4オープン型
TV300C-MW17.9クローズ型

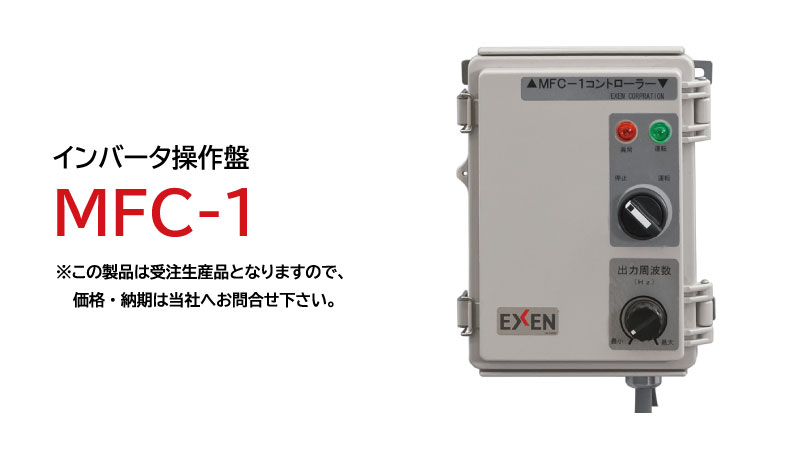

インバータ操作盤 仕様表

型式入力電源
（V）		入力電流
（A）		入力周波数
（Hz）		出力電圧
（V）		定格出力電流
（A）		出力周波数
（Hz）
MFC-1単相AC100550/603相AC2000.850～70

注）※インバータ操作盤は、3相200V振動モータ専用です。
単相100Vの振動モータには使用できません。
操作盤が必要な場合はお問合せ下さい。
