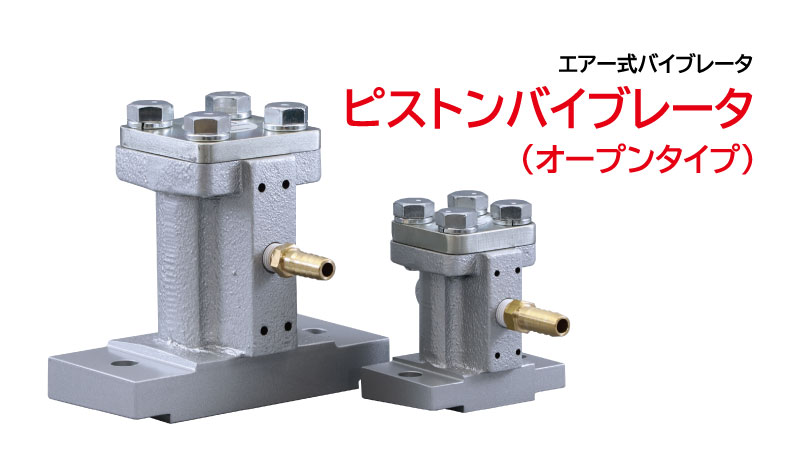

エアー式バイブレータ ピストンバイブレータ（オープンタイプ）
製品について
エアー式のピストンバイブレータは堅牢な構造と防爆仕様として使用出来るため、長年にわたりトンネル現場のコンクリート打設用型枠バイブレータとして使われています。
また、産業機械用としてはコンクリート二次製品工場や生コン工場の計量器ホッパーの閉塞防止用としても長年にわたり使用されています。
製品の強み

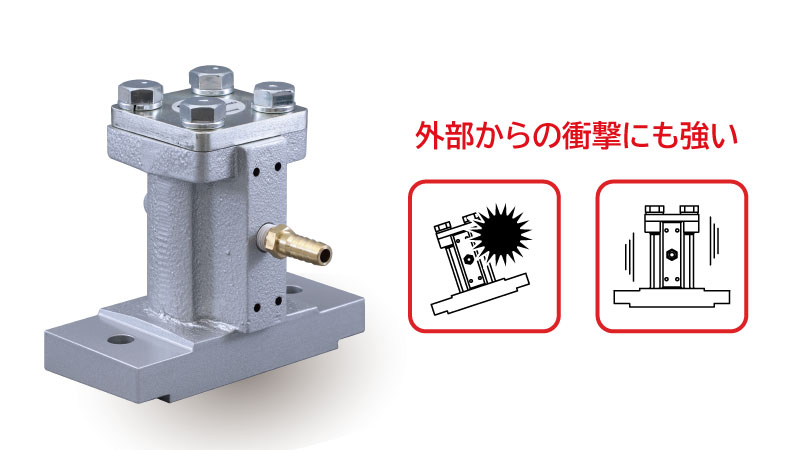

堅牢なボディーで過酷な現場でも使用できます
堅牢なダクタイル鋳鉄のボディーにエアー供給用のホース継手が付いている構造で、外部からの衝撃にも強く本体にバルブ構造もないため、少々過酷に使用される土木現場や生コン工場でも十分に耐えるピストンバイブレータです。
専用ホルダー使用で台数の削減が可能

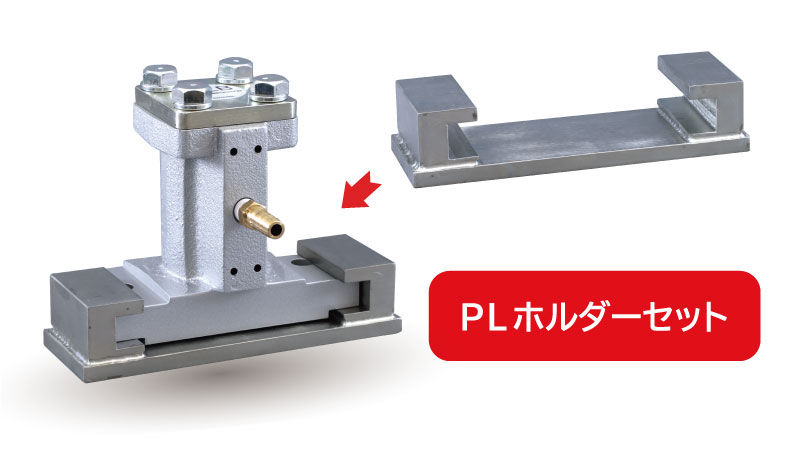

ピストンバイブレータはコンクリート打設の移動に合わせて、バイブレータの盛り換え打設システムに使用されます。現場の状況に合わせてホルダーを利用したり、ホルダーなしで直接取り付けたりできる便利なピストンバイブレータです。
専用の差し込みホルダー（別売）を準備しています。
シンプルな構造で故障が少ない
振動の発生原理がシンプルで、構成部品も少なく長年の納入実績を誇る機種であるため、故障も少なく安心してご使用いただけます。
エアー供給のみで作動可能

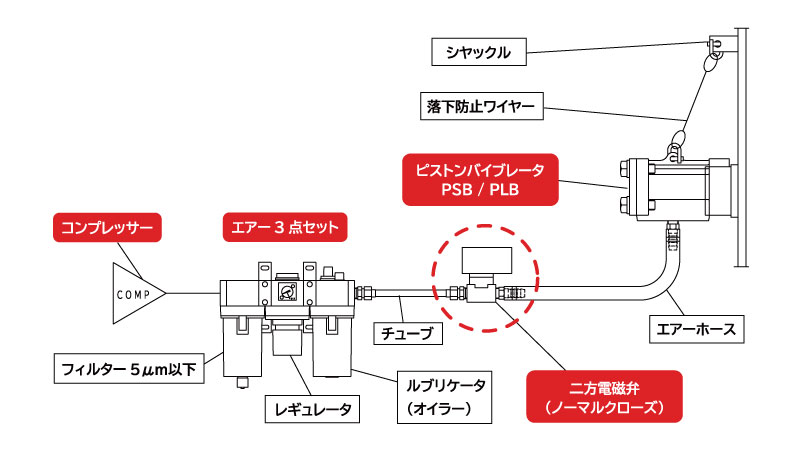

エアーバルブはエアーを素早く送るために、電磁弁もしくはエアーオペレート弁を使用することをお勧めします。
ルブリケータから本体までの距離は５ｍ以内で配管してください。
配管が長いと潤滑油が本体に給油されず、潤滑不足による作動不良を起こす可能性があります。
エアー圧力調整で振動力の調整が可能
減圧弁を使用しエア圧力調整により起振力の調整が可能です。
取付物の形状や重量に合わせて運転出来るため、使用域が広く取れます。

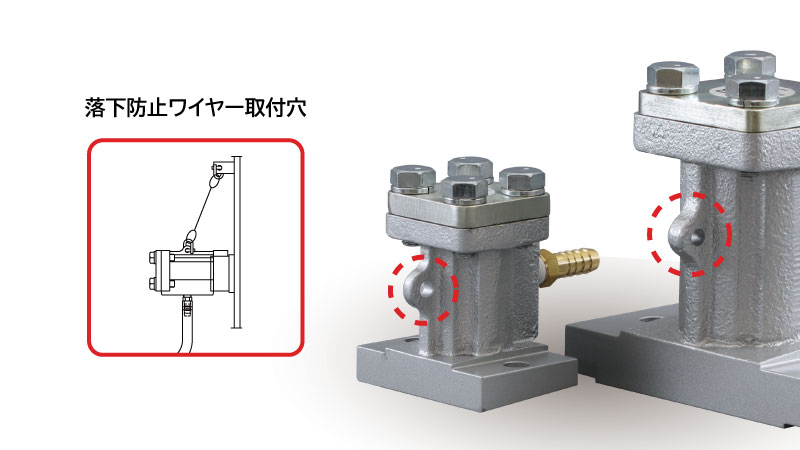

落下防止ワイヤーの取付穴を装備
PSB型・PLB型には落下防止ワイヤー取付穴が設けてあります。工場の安全を確保するためにワイヤーの取り付けをお勧めします。
（ワイヤーはオプション別売）
型式一覧
<
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

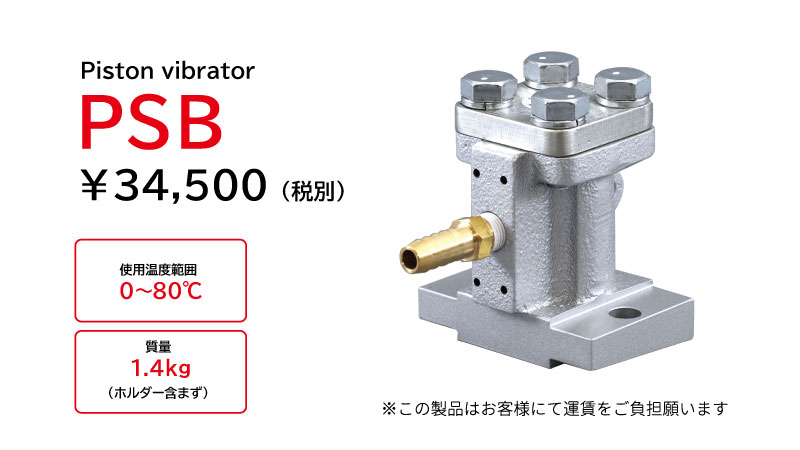

| PSB | 000907000 | ¥34,500(*1) | 資料ダウンロードサイト |

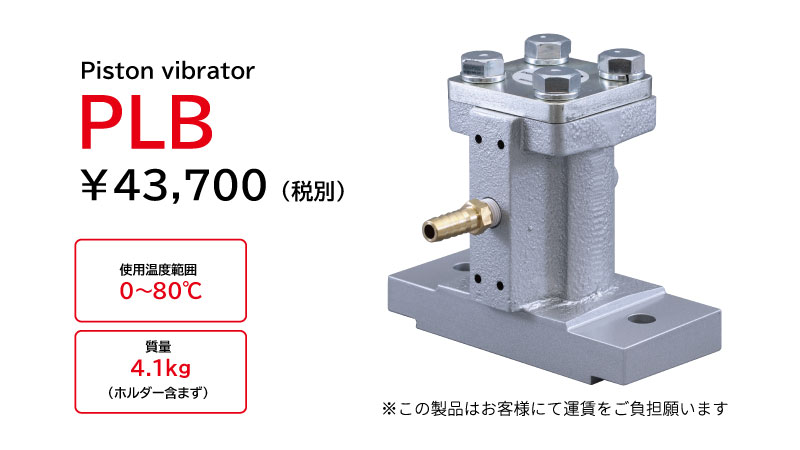

| PLB | 000908000 | ¥43,700(*1) | 資料ダウンロードサイト |

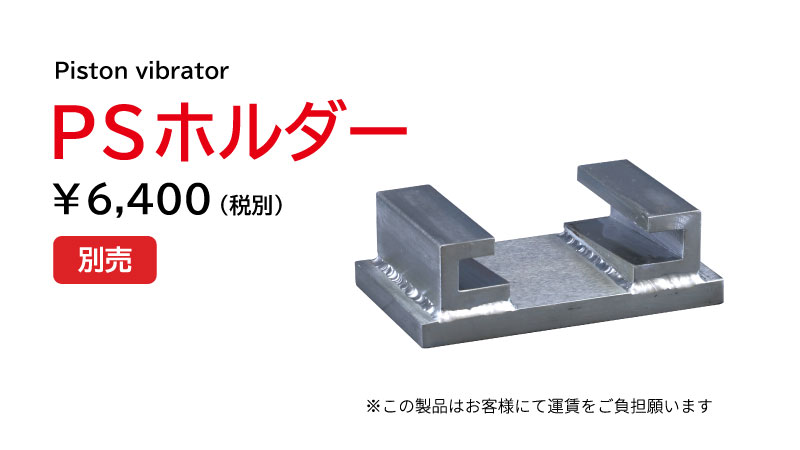

| PSホルダー | 038064010 | ¥6,400(*1) | ― |

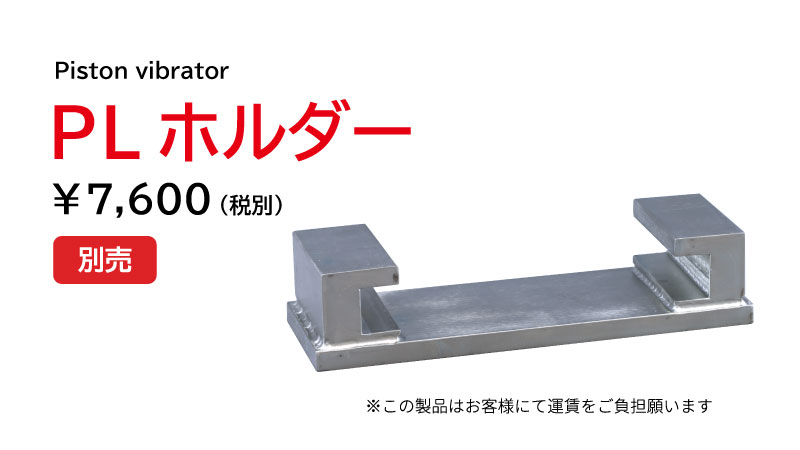

| PLホルダー | 038064020 | ¥7,600(*1) | ― |
*1 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ピストンバイブレータ（オープンタイプ） 仕様表
| 型式 | 使用圧力 （MPa） | 振動数 （Hz） | 起振力 （N） | 空気消費量 （L/min（ANR）） | 概寸法（mm） | 使用継手 | 取付方法 | 質量 （kg） | |
|---|---|---|---|---|---|---|---|---|---|
| 振動面（幅×長） | 全高 | ||||||||
| PSB | 0.3 - 0.6 | 80 - 110 | 160 - 280 | 120 - 260 | 65X110 | 105 | ホースステム1/4B | ホルダー式 （ボルト固定可） | 1.4 |
| PLB | 52 - 70 | 400 - 710 | 200 - 420 | 65×190 | 147 | 4.1 | |||
※PSB/PLB型の寸法はホルダー付の寸法となります。また、質量にはホルダーは含まれておりません。
※取付条件により、上記仕様と異なる場合があります。
※使用温度範囲はPSB/PLBで0℃～80℃でご使用下さい。
