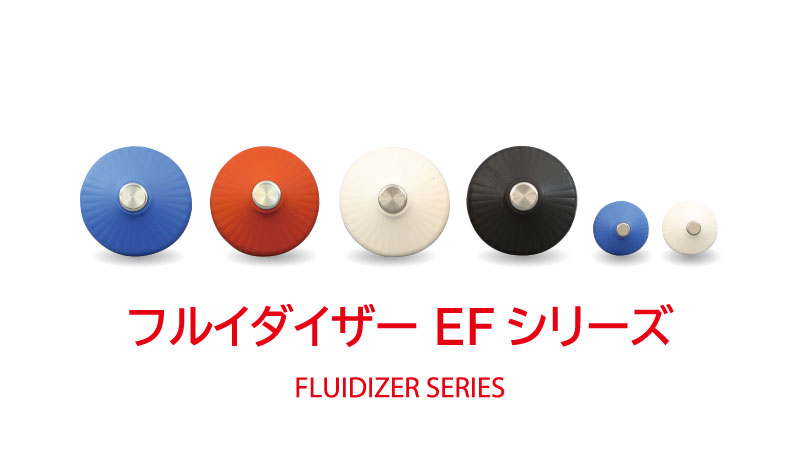

エアー式ブラスター フルイダイザー EFシリーズ
製品について
フルイダイザーは容器内に設置し圧縮空気を供給する事によりエアーを吹き込むと同時にソフトディスクが振動しホッパーやシュートに発生した付着や目詰まりを防止します。
ソフトディスクは標準仕様/耐熱仕様/金属検出仕様を準備しており、食品・薬品・建設・化学業界にも適しております。また、取付とメンテナンスが容易で後付け可能な製品です。

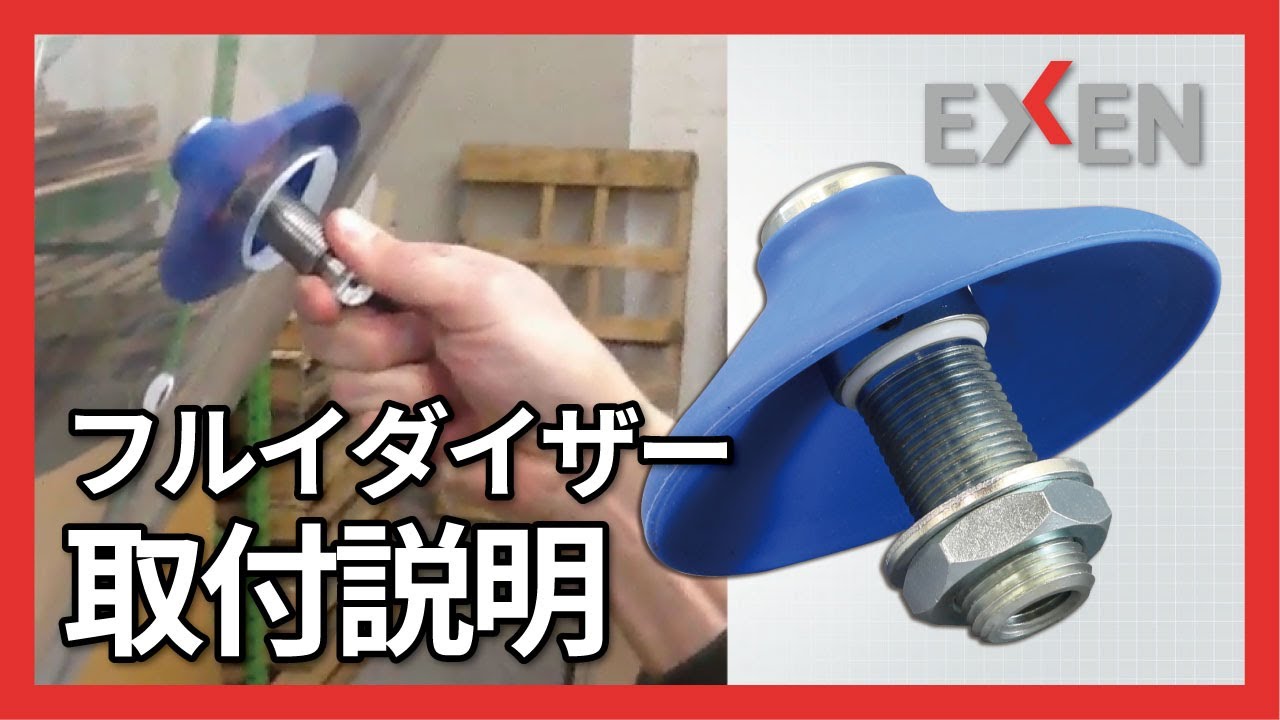

フルイダイザー取付方法
製品の強み

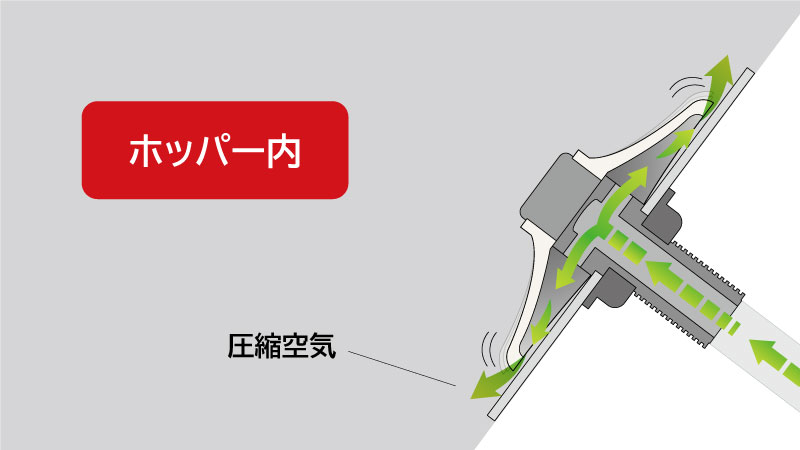

振動で粉体を排出促進
ソフトディスク外周部から噴射された圧縮空気を容器内へ流すことにより、ソフトディスクが振動し、粉体の閉塞を解消し排出を促進させます。

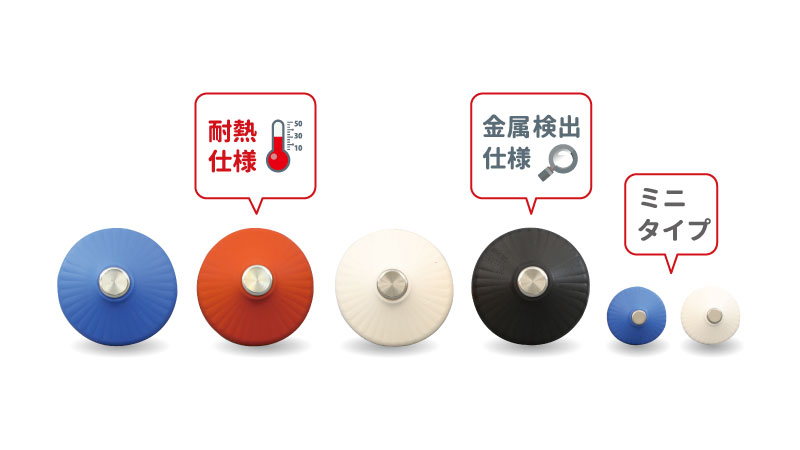

バリエーション豊富なソフトディスク
ドライ材質の空気輸送処理が可能なため、食品・薬品・建設・化学業界でも使用していただけます。 また用途に合わせてソフトディスクをお選び頂けます。

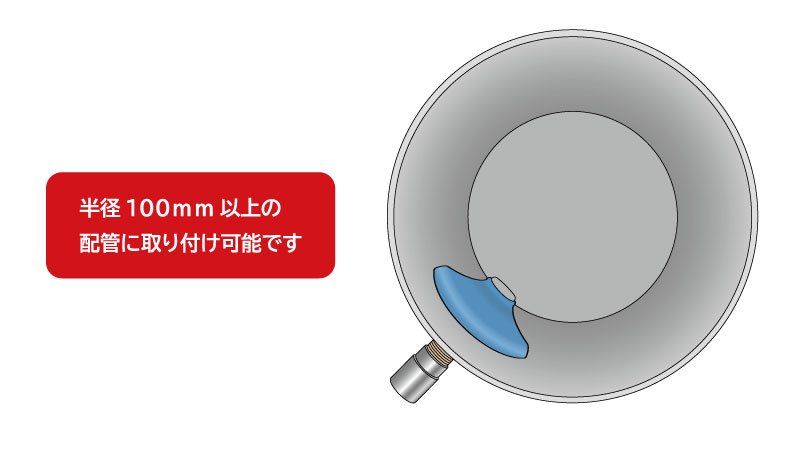

小型軽量タイプ
EF4800(ミニ)シリーズは質量が0.05kgと非常に軽量タイプです。 今まで取り付けできなかった小型ホッパーやシュートにも最適です

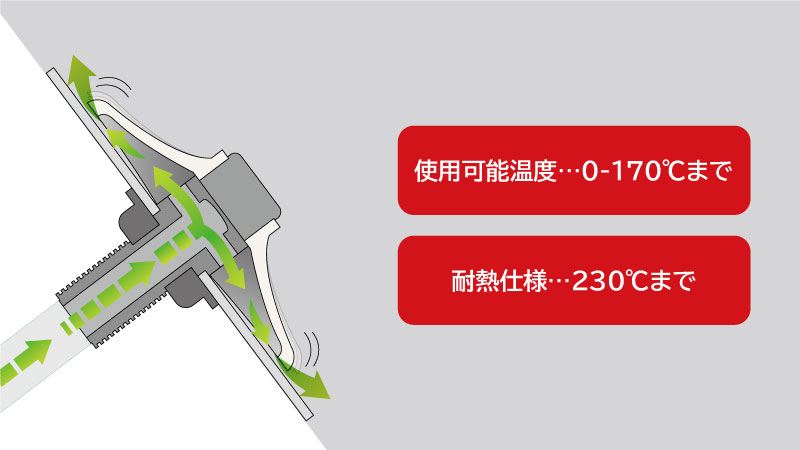

170°まで使用可能
ホッパー容器内側（ソフトディスク側）は0-170℃の範囲内で使用できます。 耐熱仕様は230℃まで使用可能です。

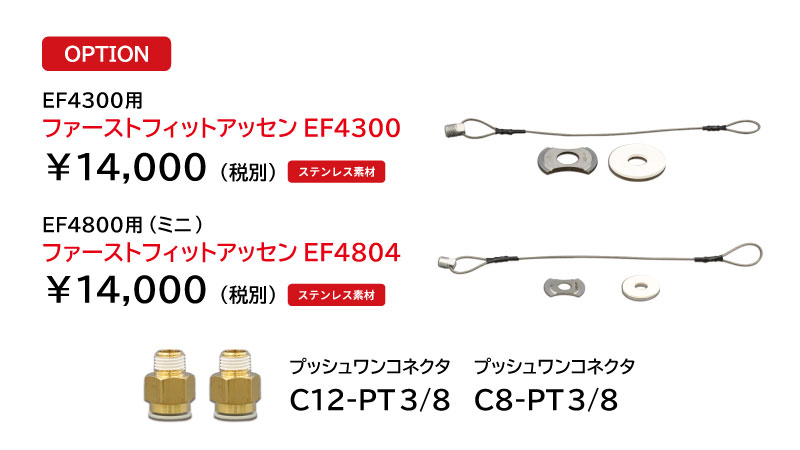

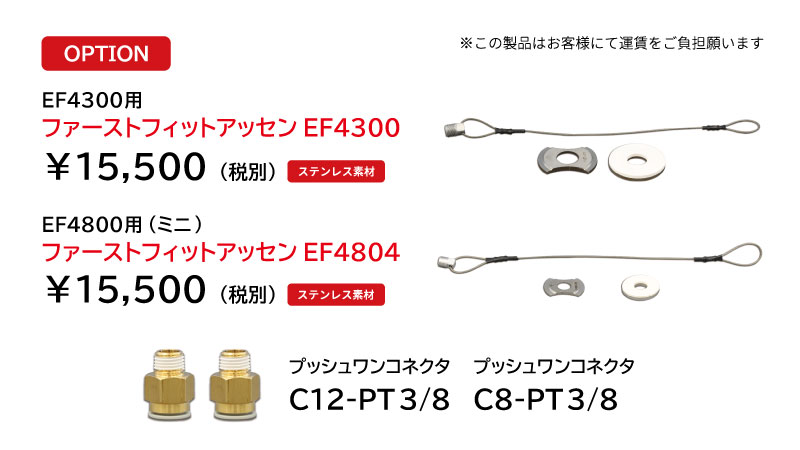

ファーストフィットアッセン取付方法

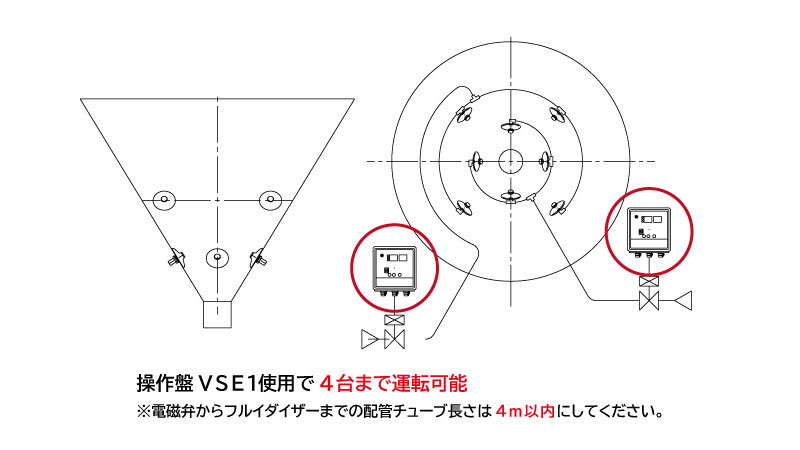

4台まで配管可能
フルイダイザーは操作盤VSE1で4台まで運転することができます。

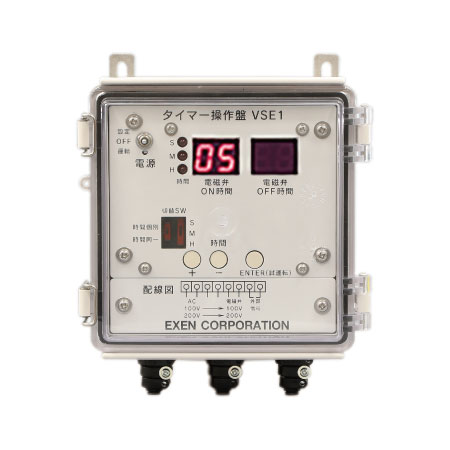

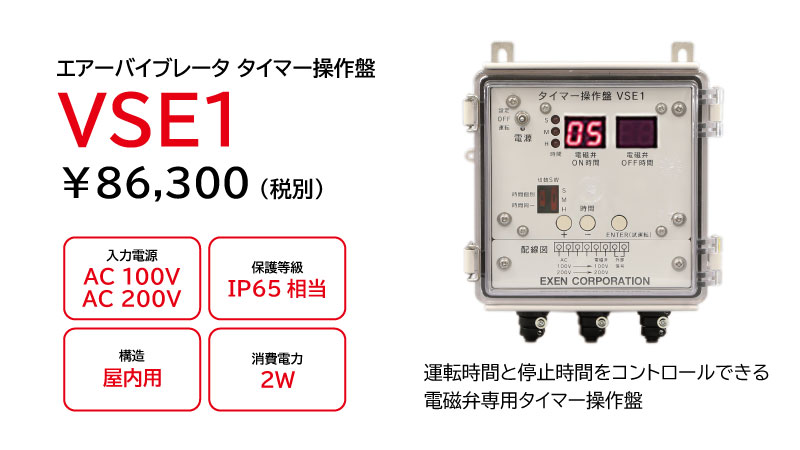

エアーバイブレータタイマー操作盤
操作盤は入力電源AC100V/AC200Vの電圧に対応しています。 フルイダイザーを運転する電磁弁は同電圧仕様を使用してください。
タイマー設定が広範囲で使いやすい
ON時間とOFF時間が1-99（秒・分・時間）まで広範囲に設定できます。 タイマー設定は3段階（秒・分・時間）の切り替えができます。

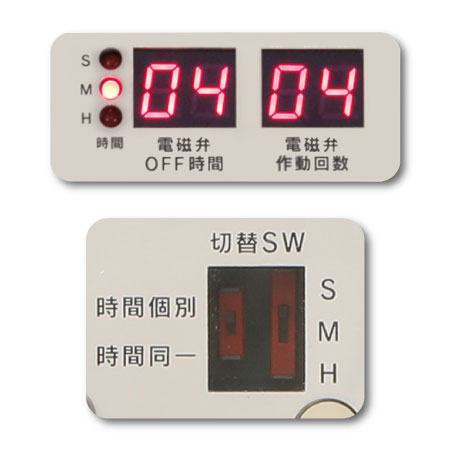

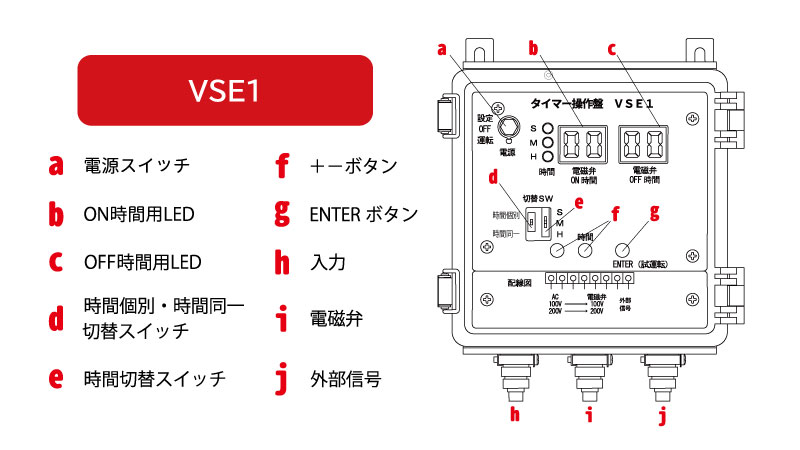

操作盤パネル
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

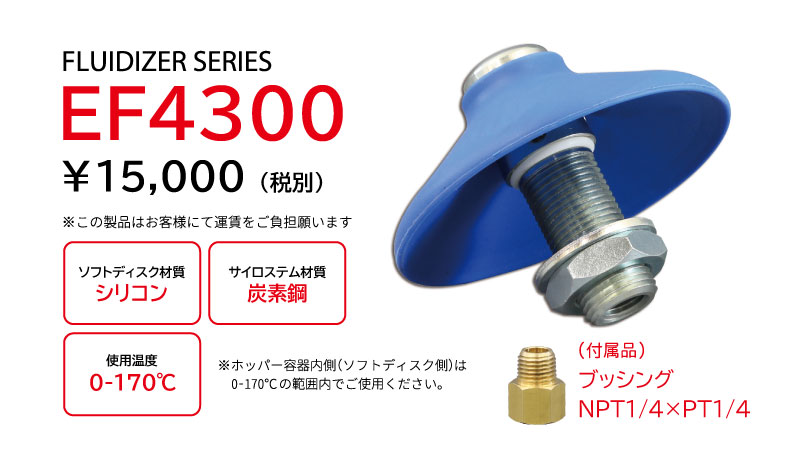

| EF4300 | 001705000 | ¥15,000(*1) | 資料ダウンロードサイト |

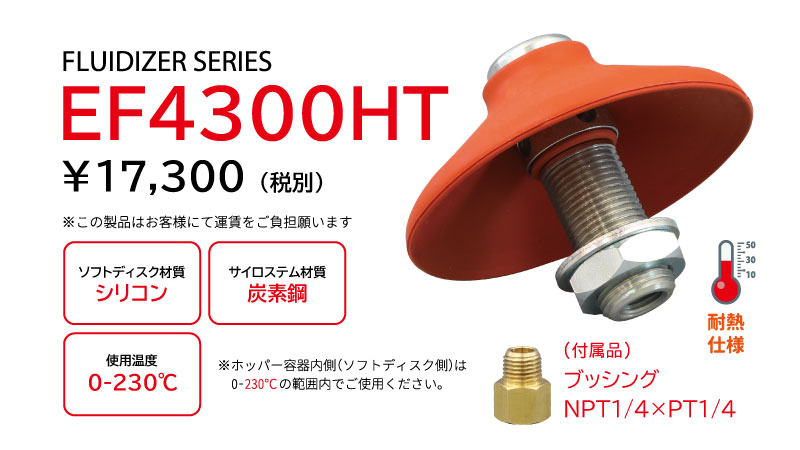

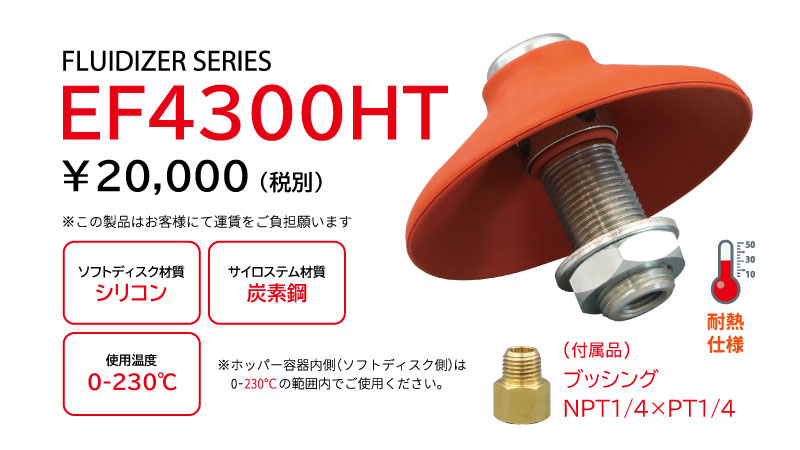

| EF4300HT | 001706000 | ¥17,300(*1) | 資料ダウンロードサイト |

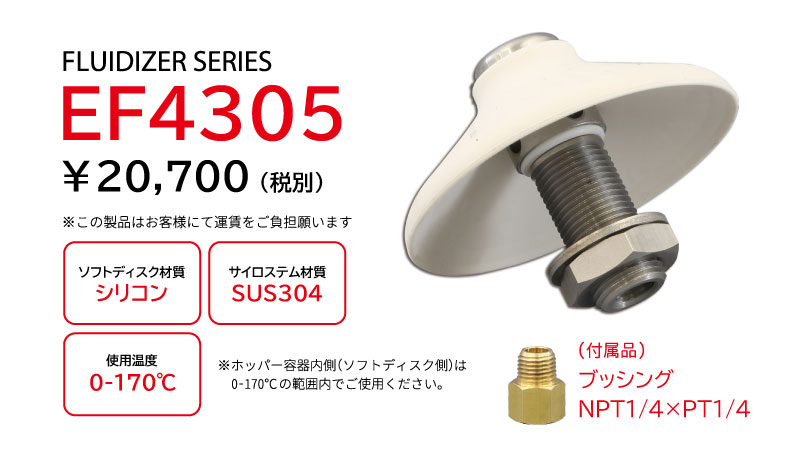

| EF4305 | 001707000 | ¥20,700(*1) | 資料ダウンロードサイト |

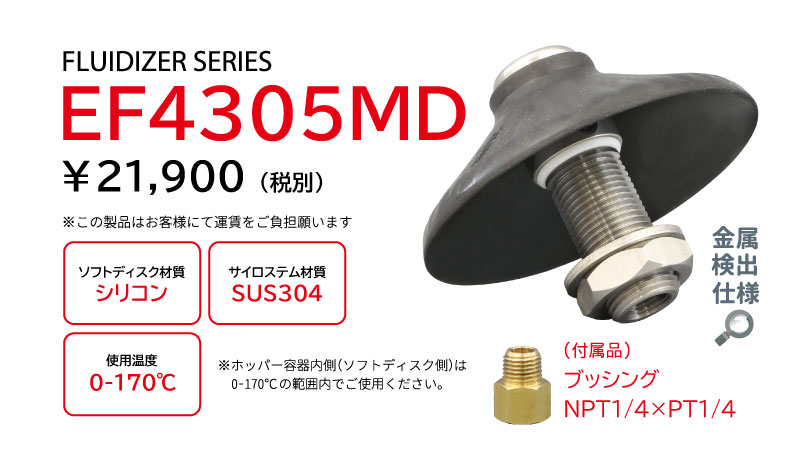

| EF4305MD | 001708000 | ¥21,900(*1) | 資料ダウンロードサイト |

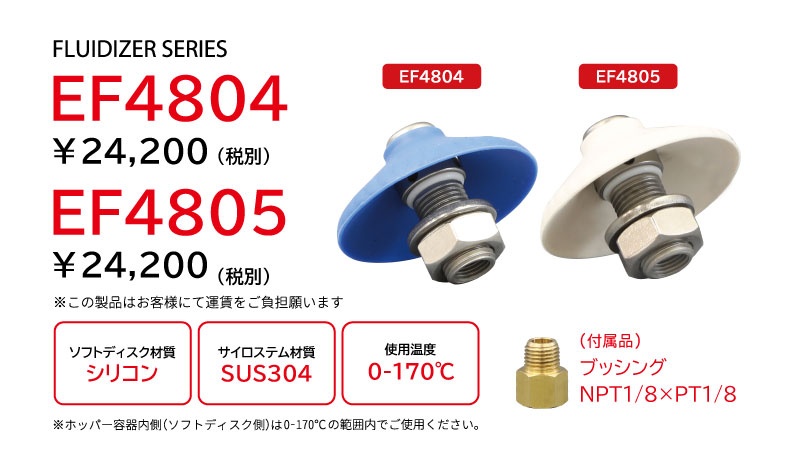

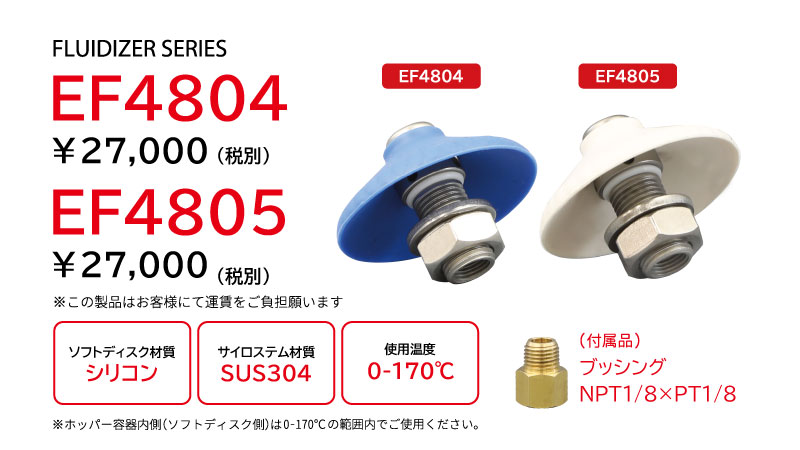

| EF4804 | 001709000 | ¥24,200(*1) | 資料ダウンロードサイト |
| EF4805 | 001710000 | ¥24,200(*1) | 資料ダウンロードサイト |
| VSE1 ｴｱｰﾊﾞｲﾌﾞ ﾀｲﾏｰｿｳｻﾊﾞﾝ | 001052000 | ￥86,300 | ― |
| ﾌｱ-ｽﾄﾌｲﾂﾄ ｱﾂｾﾝ EF4300 | 102085000 | ¥14,000(*1) | ― |
| ﾌｱ-ｽﾄﾌｲﾂﾄ ｱﾂｾﾝ EF4804 | 102086000 | ¥14,000(*1) | ― |
*1 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
フルイダイザー EFシリーズ 仕様表
| 型式 | 使用圧力 （MPa） | 推奨噴射 時間-間隔 （秒） | 空気消費量 m3/h （L/min） | 材質 | 使用 気体 | 質量 （kg） | 設置条件 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| サイロステム | ソフトディスク | ステム 取付穴 | 適応 最小半径 | |||||||
| EF4300 (標準) | EF4300 | 0.1-0.2 | 3-20 | 15-30 （250-500） | 炭素鋼 | シリコン 色：青 | 圧縮 空気 | 0.27 | φ22 | R200 |
| EF4300HT | シリコン 色：オレンジ | |||||||||
| EF4305 | SUS304 | シリコン 色：白 | ||||||||
| EF4305MD | シリコン 色：グレー | |||||||||
| EF4800 （ミニ） | EF4804 | 0.1-0.2 | 3.5-5 （58-83） | シリコン 色：青 | 0.05 | φ13 | R100 | |||
| EF4805 | シリコン 色：白 | |||||||||
エアーバイブレータタイマー操作盤 仕様表
| 型式 | 構造 | 電源電圧 | 電磁弁 ON時間 | 電磁弁 OFF時間 | 出力電圧 | 電磁弁 使用可能数 | 外形寸法 L×W×H （mm） | 質量 （kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|
| VSE1 | 屋内用 | AC100V /AC200V | S（秒） | 1-99，無限 | S（秒） | 1-99 | AC100V /AC200V | 2 | 101×167×194 | 1.2 |
| M（分） | M（分） | |||||||||
| H（時） | H（時） | |||||||||
設置方法
配管例（電磁弁をタイマー操作盤ＶＳＥ１で制御する配管例）
フルイダイザー２台を操作盤ＶＳＥ１と電磁弁で制御する配管例です。
操作盤ＶＳＥ１を使用する事で、噴射時間と休止時間を制御する事ができます。
推奨時間は噴射時間３秒と休止時間１７秒（２０秒間隔噴射）です。
使用環境と効果に応じて噴射時間と休止時間は調整使用して下さい。
- １つのエアー系統より、フルイダイザーの分岐は４台までとして下さい。
- エアー源の容量は、フルイダイザーの使用台数に足りるエアー源を使用して下さい。

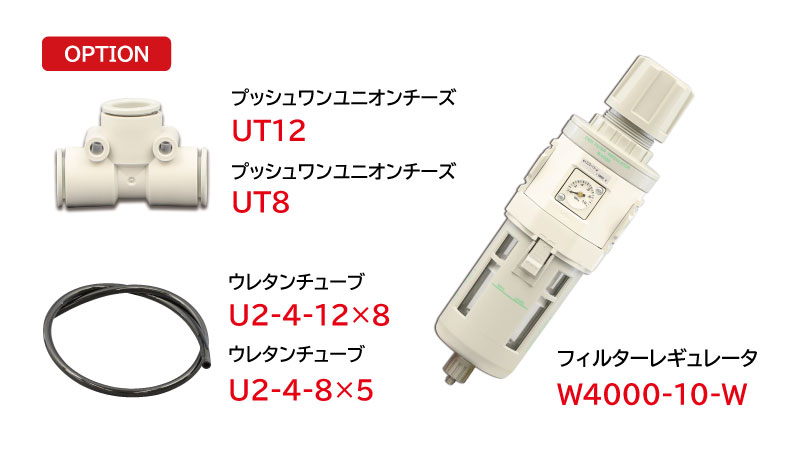

- 使用するエアー配管、電磁弁、レギュレータなどは流量の足りるものを使用して下さい。
- 電磁弁を操作盤ＶＳＥ１で操作する場合、ＶＳＥ１には電源供給が必要になります。また、ＶＳＥ１で制御する電磁弁は同じ電圧仕様が必要となります。
推奨電磁弁
| 電磁弁型式 | 電源 | 接続口径 | オリフィス径 | 使用環境 |
|---|---|---|---|---|
| ADK11-10A-02G-AC100V | AC100V | Rc3/8 | 12 | 屋内仕様 |
| ADK11-10A-02G-AC200V | AC200V |
