チップ飛び・割れ・基板破損の対策

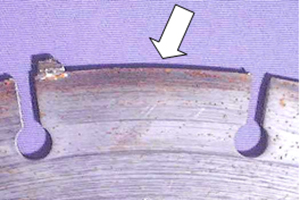

8）チップ飛び
現象、トラブルの内容
原因
- こじり、曲線切により、ブレードに無理な力がかかった。
- 床版を切断し鉄筋にチップが噛んだ。
- 水切れによりブレードが異常発熱し、接合部のロウ付け強度が低下した。
対応、対策
- こじり、曲線切などの無理な送りはしない。
- 最終のブレード厚みと同じブレードを最初から使用する。
- 十分に冷却水を供給する。

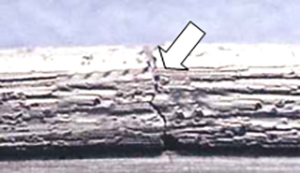

9）チップ割れ
現象、トラブルの内容
原因
- 異常な振動でチップが疲労破壊した。
- 異常な熱の発生で、チップに熱衝撃が加わった。
対応、対策
- 異常な振動が発生しないようにする。
- 異常な熱が発生しないようにする。

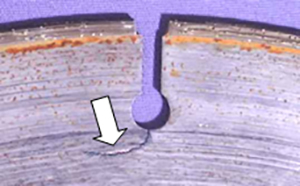

10）基板割れ
現象、トラブルの内容
原因
- 基板のスリット部に繰り返しの応力で疲労破壊が発生した。
- 高馬力の機械や過度な送り
- 取り付け時に振れが発生
- 斜め切り
- 曲線切り
- こじりが発生
- 機械にあったブレードを選定する
- 振れがないよう取り付ける
- 斜め切り・曲線切り・こじりをしない
- 水切れにより基板が異常発熱した。
対応、対策
- 十分な冷却水を供給する。
株式会社 ノリタケスーパーアブレーシブ 提供
