高周波バイブレータ 高周波振動モータ フックベース式 HKMシリーズ
製品について
高周波振動モータは、小型軽量ながら高回転により強力な振動を発生し、ボックスカルバートやコンクリートセグメントをはじめ、L型擁壁・PC板などの大型コンクリート製品の打設に威力を発揮します。
また、トンネルや地下鉄工事、シールド工事などの二次巻きコンクリート打設などにも活用できます。
製品の強み
ワンタッチ固定で強力な振動伝達を実現
着脱が簡単なボルト1本による固定方式ですが、安定した振動伝達と共振の無い低騒音打設が可能です。
(1) 型枠等に固定済みのフックベースアッセンに、振動モータのフック部分を差し込みます
(2) フックを支点にして、モータを持ち上げます
(3) ボルト溝にモータ固定ボルトを落とし、ラチェットでフランジナットを締めます
密閉構造
機密性が高いので、型枠に取り付けたまま蒸気養生が可能です。絶縁低下の防止と作業性をアップいたします。
遠心力の調整で低騒音打設が可能
振動モータの左右に装備しているウエイト（扇形偏心錘）の調整ウエイトを角度調整することで、遠心力の調整を可能にしました。
簡単な調整と高周波インバータの併用により、生コン投入量に合わせた遠心力で低騒音打設が可能です。
インバータ使用により周波数変換が可能
高周波インバータシリーズ（ボリューム付き）を使用して、製品の大きさや型枠形状に合わせて振動数の設定が可能です。
高周波振動モータの振動数と遠心力自由選択で、打ち込み時と仕上げ時に別々の振動を与えたり、型枠との共振を避けた静音打設に使用しています。
フックベースは共通使用可
HKM55LFA(SA)、HKM75LFA(SA) ともに取付用フックベースは共用になっています。
工場内で型枠を移動させたり振動の強弱を必要とするとき、フックベースは共通で取付けできます。
無線システム（*オプション）
周波数を自由に調整できる特長を生かして無線打設システムが可能です。
高周波インバータ H260Bと一緒にご使用ください。
*オプション：いずれも受注生産品で別途料金が発生いたします。
詳細につきましては高周波インバータ H260Bを参照してください。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

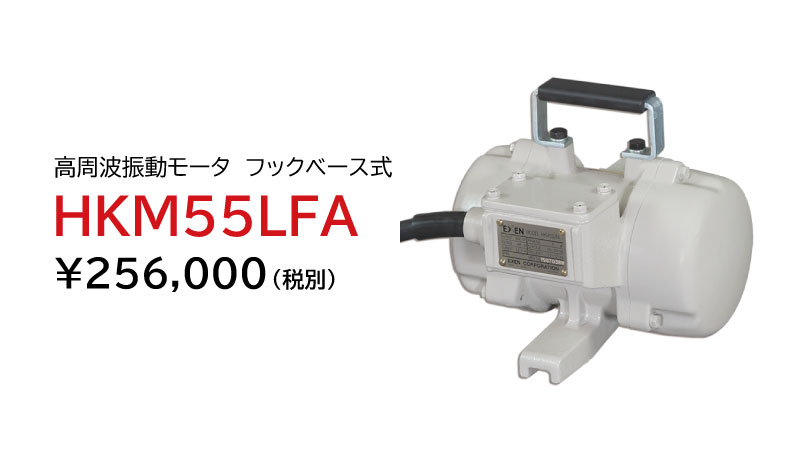

| HKM55LFA | 001268000 | ¥232,100 | 資料ダウンロードサイト |
| HKM55LFSA | 001267000 | ¥277,200 | ― |

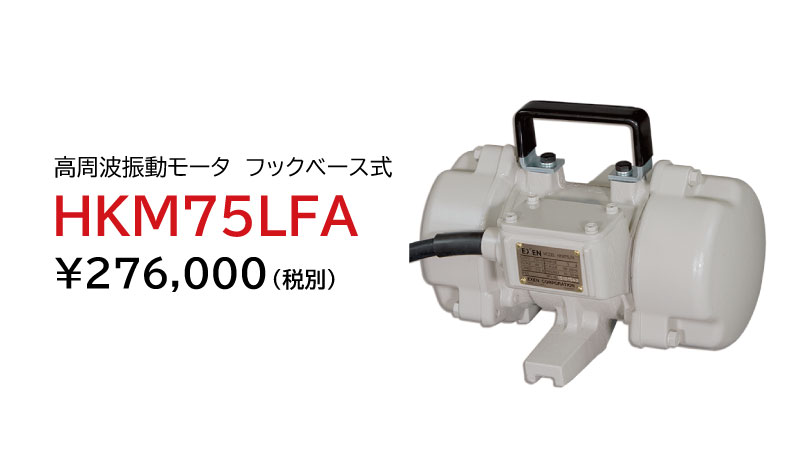

| HKM75LFA | 001298000 | ¥250,800 | 資料ダウンロードサイト |
| HKM75LFSA | 001297000 | ¥297,000 | ― |

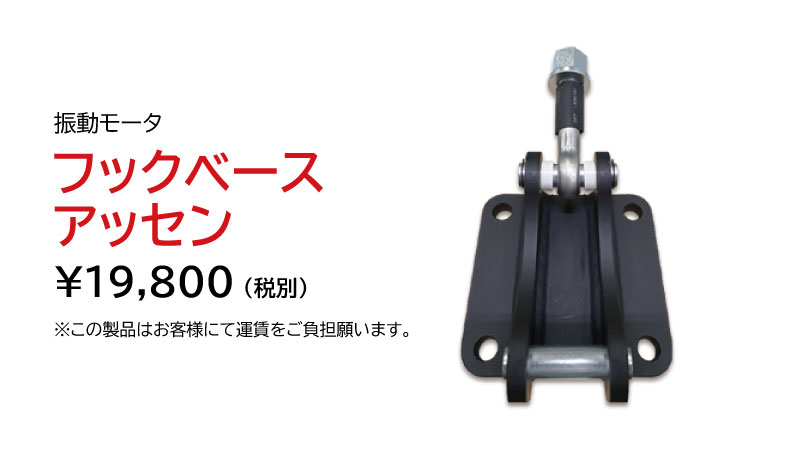

| フックベースアッセン | 179275400 | ¥18,000（*1） | ― |
*1 この製品はお客様にて運賃をご負担願います。
＊HKM55LFSAとHKM75LFSAは中間スイッチ付きです。
＊HKM55LFAとHKM75LFAの2D図面は、フックベース付きになります。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
高周波振動モータ フックベース式 HKMシリーズ 仕様表
| 型式 | 出力 (W) | 電圧 (V) | 電流 (A) | 中間 スイッチ | 周波数 (Hz) | 振動数 （Hz） | 遠心力 (kN) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|
| HKM55LFA | 550 | 48 | 12.5 | 無 | 100～240 | 50～120 | 8.80 | 16.5 |
| HKM55LFSA | 有 | 17.5 | ||||||
| HKM75LFA | 750 | 17.0 | 無 | 11.6 | 21.3 | |||
| HKM75LFSA | 有 | 22.3 |
※質量にはケーブル(1.7kg)と中間スイッチ(0.9kg)も含む。
