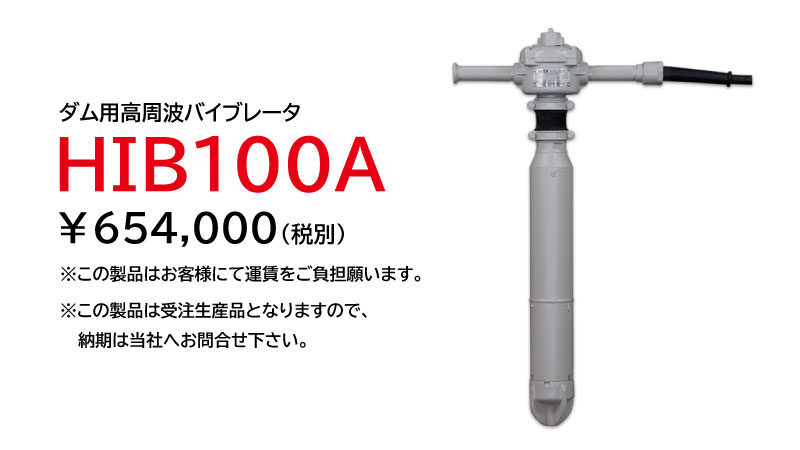

ダム用バイブレータ ダム用高周波バイブレータ

製品について

ダム用高周波バイブレータは、ダム工事・砂防堰堤のコンクリート打設用として開発した製品です。
ダム用インバータから供給される120～125Hzの高周波電源により、強力な遠心力を出すバイブレータです。


製品の強み

信頼あるモータ

長年培ってきた経験・実績を基に、設計・製作し、耐久性もあり信頼のあるモータを内蔵しました。
今も日本国内はもとより、海外でのダム工事にも貢献しています。

大型重機の入らない場所でも大活躍

狭い場所や小規模な砂防堰堤などにおいて威力を発揮します。

独自の尖端形状で作業性大幅アップと耐磨耗対策も万全

手持ちバイブレータは、ダム施工時当初、岩着部分での使用が多く非常に尖端部の磨耗が激しく、バイブレータの挿入が難しくなります。
そのため、作業性と耐久性に優れた尖端形状をしています。

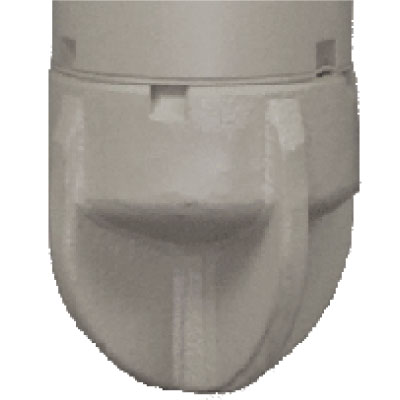

耐磨耗性に優れた尖端

ダム用コンクリートは、通常の建築・土木用コンクリートと異なり硬く流動性がない（骨材150㎜、スランプ0～3cm）ため、打設中にバイブレータの尖端が著しく磨耗しますが、耐摩耗性をあげるため、尖端はダクタイル鋳鉄に熱処理を施したものを採用しました。
また、修理時は尖端のみの交換も可能です。

手元振動を軽減

製品本体の振動部とスイッチ（手持ちハンドル）部の中間に防振ゴムを設け手元振動を軽減する事で長時間使用しても作業者が疲れず、振動による人体へ影響（手足のしびれ等）も少なく作業が出来ます。

分電盤コンセントとバイブレータ側のプラグの互換性について

長年使用してきました平型のプラグ・コンセントを操作性や保守性向上のためにや軽量な丸型に変更しました。
平型コンセントと丸型コンセントの互換性はありません。

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
HIB100A001182000 (*1)¥594,000(*2)資料ダウンロードサイト

*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
*2この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

ダム用高周波バイブレータ 仕様表

型式出力
（W）		電圧
（V）		電流
（A）		周波数
（Hz）		振動数
（Hz）		遠心力
（kN）		全長
（mm）		振動部
（径×長さ）
（mm）		打設有効範囲
直径
（m）		質量
(kg)
HIB100A15002007.5120/125120/1258.83～9.56924101×6640.841

※質量には、ケーブル（13kg）も含まれています。

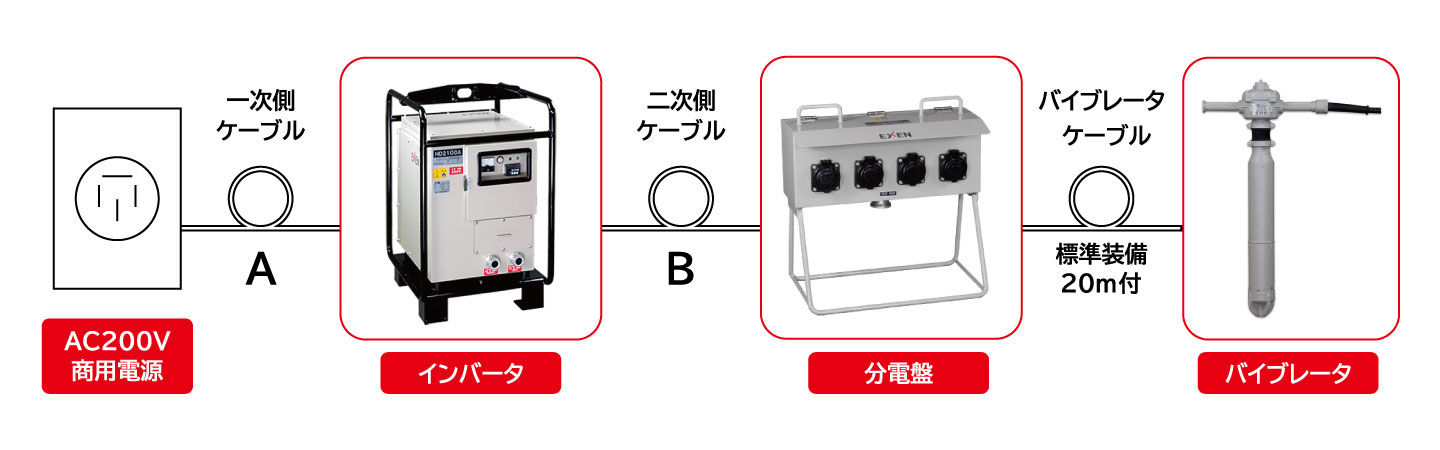

設置方法

A 電源からインバータ間（一次側）

型式ケーブルの太さ
5.5mm28.0mm214.0mm222.0mm2
HD2100A25m35m60m100m

B インバータから分電盤間（二次側）

型式台数ケーブルの太さ
3.5mm25.5mm28.0mm214.0mm222.0mm2
HIB100A190m140m195m360m570m
245m70m100m180m285m
330m45m65m120m190m
420m35m50m90m140m
  • 14mm2以下のケーブルを使用する場合は、ケーブルコネクタ接続部分にテーピング等を施して取り付けて下さい。
