ダム用バイブレータ ダム用高周波インバータ HD2100Ａ型／分電盤 HIB-BSA型
製品について
ダム用高周波インバータは、ダム工事や砂防堰堤のコンクリート打設のダム用バイブレータHIBシリーズの専用電源装置です。
商用の入力電圧3相200V 50／60Hzの周波数をインバータにより125Hzに上げて、バイブレータを強力な振動数で運転させる周波数変換機です。
出力容量が、10kVAあるためにダム用バイブレータHIB100Aを同時に4台使用することが出来ます。
（分電盤コンセントとバイブレータ側のプラグの互換性について） 長年使用してきました平型のプラグ・コンセントを、操作性や保守性向上のために軽量な丸型に変更しました。平型コンセントと丸型コンセントの互換性はありません。
製品の強み
ダム用強力高周波バイブレータの専用の電源装置
ダム用バイブレータHIBシリーズ（別売り）の大型モータと連動している偏芯錘（振り子）を回転させることにより強力な遠心力を発生させます。
また、打設時の振動数は117～133Hzが施工上望ましいことが実験などで実証されています。

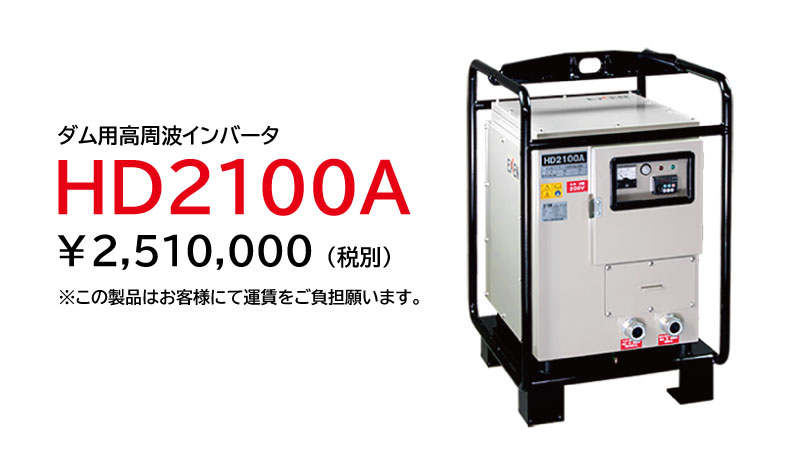

専用電源のインバータHD2100A型は、125Hzの高周波数を発生させるバイブレータ専用の電源装置です。
インバータからの出力を分岐して複数台使用できます
現場でのバイブレータの使用台数は、同時に複数台使用します。 インバータからの出力を専用分電盤HIB-BSA型（別売り）に接続して使用できます。
バイブレータHIB100Aを4台まで連続運転が可能
出力容量が10kVAあるためにダム用バイブレータHIB100Aを同時に4台まで使用することが出来ます。
運転表示パトライトを装備
現場でのコンクリート打設は一般的に電源装置よりコード延長して離れた場所での打設が多いため、運転表示のパトライトを装備しています。
作業者は電源装置の運転状況（ON／OFF）が分かるため、安全で便利です。
また、パトライトが不要な場合は本体から、簡単に取り外しが可能です。
異常停止時のパネル表示で原因、対策がわかる
インバータの保護装置には過負荷や欠相・異常発熱など各種の保護機能がついています。
インバータトリップと同時に異常の原因が操作パネルの表示器に表示されます。
パネル内に添付している異常停止時の原因と対策の一覧と照合することが出来ます。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| HD2100A | 001146000 | ¥2,280,300(*2) | 資料ダウンロードサイト |
| HIB-BSA | 001121000(*1) | ¥356,400(*2) | 資料ダウンロードサイト |
*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
*2 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ダム用高周波インバータ HD2100Ａ型 仕様表
| 型式 | 入力 | 出力 | 質量 （kg） | 連続使用可能な バイブレータ台数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 容量 （kVA） | 電圧 （V） | 電流 （A） | 周波数 （Hz） | 容量 （kVA） | 電圧 （V） | 電流 （A） | 周波数 （Hz） | HIB100A | ||
| HD2100A | 13 | 200 | 38 | 50/60 | 10 | 200 | 29 | 125 | 173 | 4 |
- 上記製品には、入力電源ケーブルを含まず。
- 下部に記載の設置方法の表「A 電源からインバータ間（一次側）」および「B インバータから分電盤間（二次側）」のケーブルを基に選定し、ご準備ください。
ダム用高周波インバータ 分電盤 HIB-BSA型 仕様表
| 型式 | 電圧 （V） | ブレーカの許容電流 （A） | 質量 （kg） | 連続使用可能な バイブレータ台数 |
|---|---|---|---|---|
| HIB100A | ||||
| HIB-BSA | 200 | 12.0 | 21 | 4 |
