用途が広い長年のベストセラー機種に、ステンレスボディーが加わりました。
このような使い方をされています
- 01 食品添加物搬送（スクリューフィーダ）の排出部閉塞防止
- 02 小型ホッパー内の原料滞留防止
- 03 セラミック顔料ホッパーの壁面付着防止
- 04 自動車製造ラインにおける部品整列
- 05 銭湯のリサイクル原料供給ホッパーの閉塞防止
- 06 アミューズメント用振動（映画）
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
食品工場や薬品・化学業界など水や蒸気で錆び易い環境、腐食を嫌う現場に最適な低周波振動モータです。 強力な振動を生かし粉粒体容器（ホッパーやタンク）内部の詰まりや付着を解消したり、充填設備機器など幅広く用いられています。
外面の金属部分は全てステンレス製
水や蒸気で錆び易い環境や、腐食を嫌う現場に最適な外面オールステンレス製です。 低周波振動モータの使用できる環境が広がります。
防塵耐水型構造を採用
保護等級IP66相当の全閉防滴構造を採用し、屋外でも安心してご使用いただけます。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

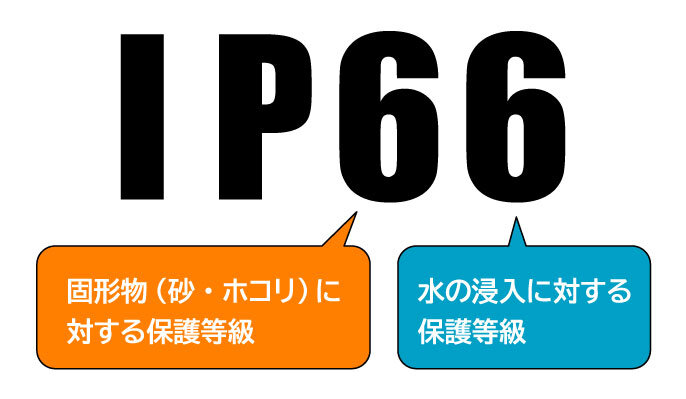

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「6」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵が内部に侵入してはならないことをを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水によっても有害な影響を及ぼさないことを意味します。
固定子をモールド処理
モータ固定子をモールド固定する事により、振動による巻線の断線リスクを低減しています。 EVSS 3-100A～EVSS 3-500A
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 製品図面ダウンロード |
|---|---|---|---|
| EVSS 3-100A | 001885000 | ¥123,000 | 製品図面 ダウンロード |
| EVSS 3-200 | 001396000 | ¥143,000 | 製品図面 ダウンロード |
| EVSS 3-300A | 001901000 | ¥184,500 | 製品図面 ダウンロード |
| EVSS 3-500A | 002015000 | ¥223,000 | 製品図面 ダウンロード |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
EVSS仕様
| 型式 | 出力 （W） |
電圧 （V） |
周波数 （Hz） |
電流(A） | 振動数（Hz） | 最大遠心力（kN） | ケーブル | 質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||||
| EVSS 3-100A | 130 | 200 | 50/60 | 0.70 | 0.67 | 48.2 | 57.2 | 1.19 | 1.71 | 2m付 | 8.4 |
| EVSS 3-200 | 47.2 | 56.8 | 2.07 | 1.97 | 8.9 | ||||||
| EVSS 3-300A | 180 | 1.20 | 1.14 | 48.5 | 58.1 | 2.98 | 2.75 | 13.1 | |||
| EVSS 3-500A | 330 | 1.60 | 1.51 | 47.5 | 55.4 | 5.73 | 5.45 | 19.0 | |||
寸法・設置・操作盤

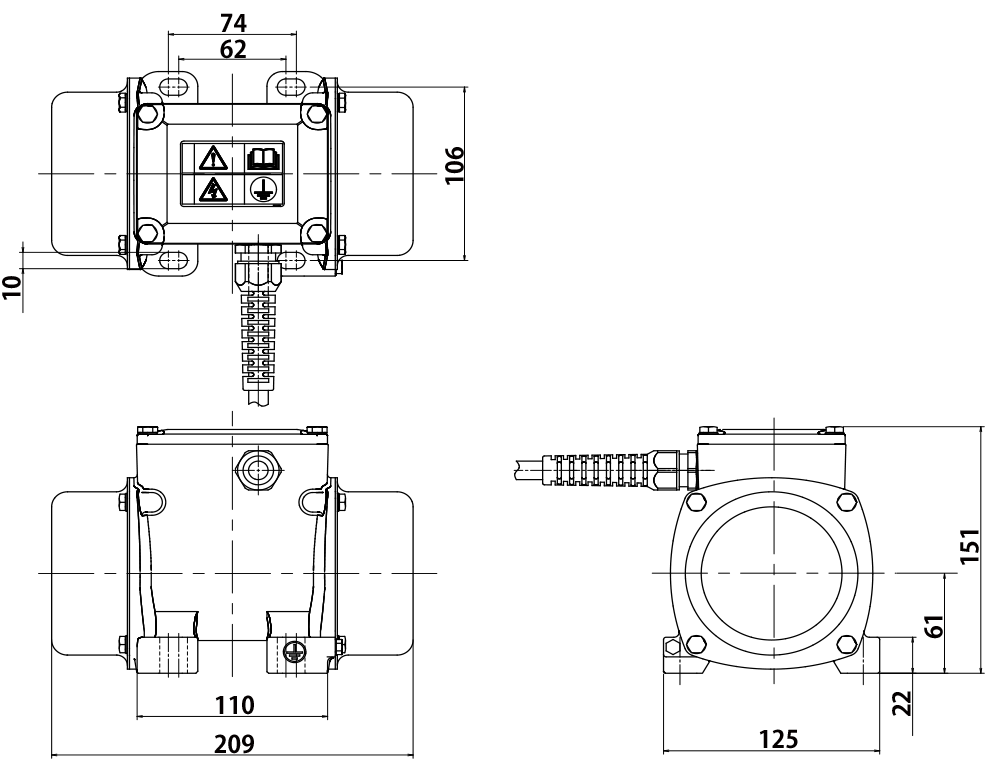

EVSS 3-100A 寸法図
EVSS 3-200 寸法図
EVSS 3-300A 寸法図

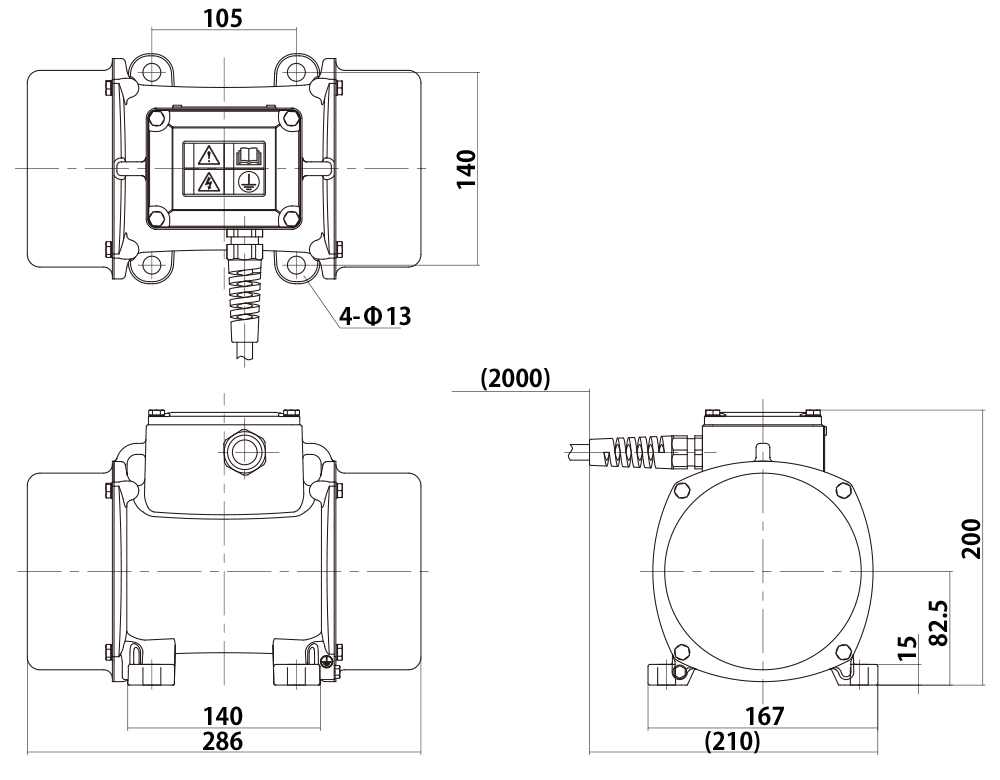

EVSS 3-500A 寸法図
