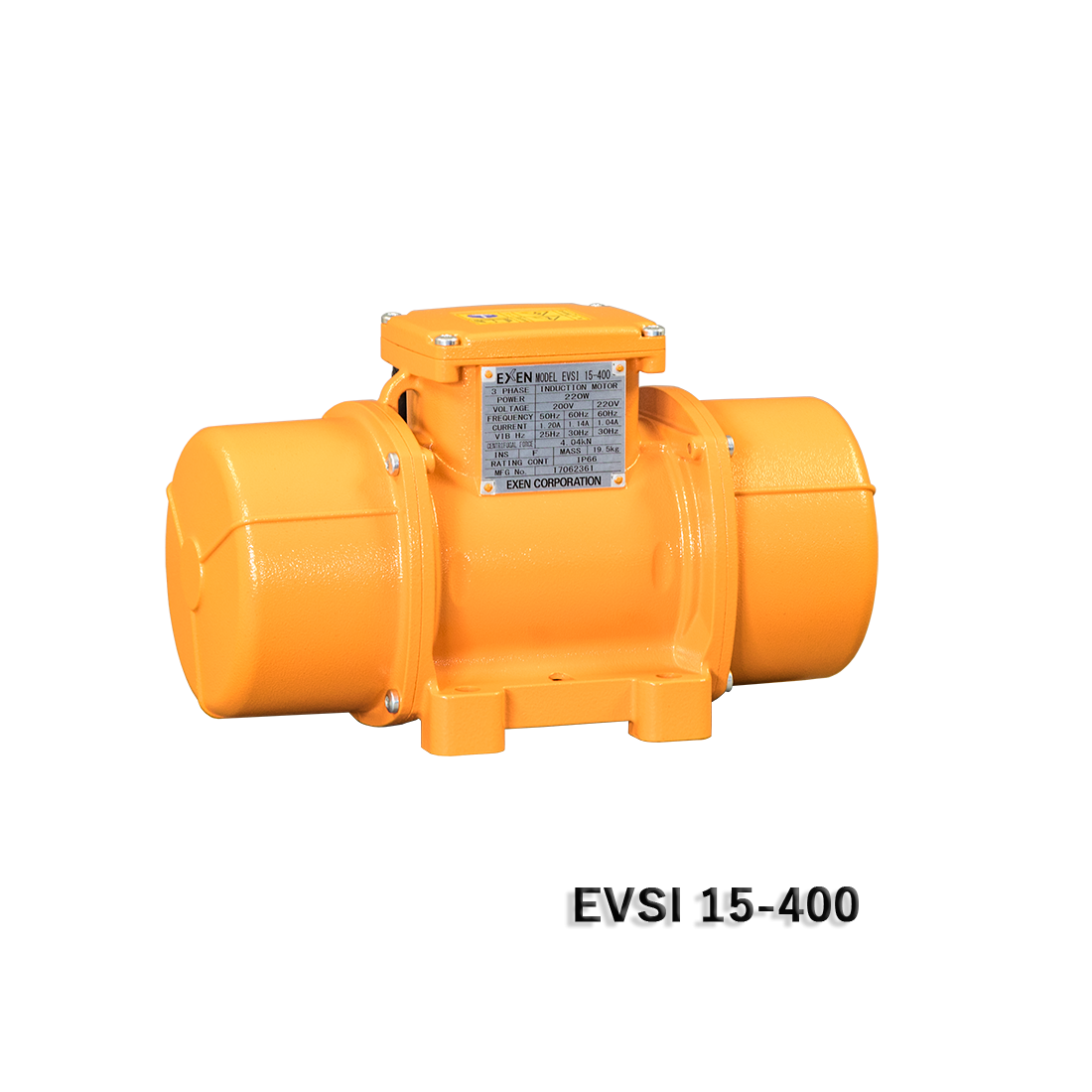

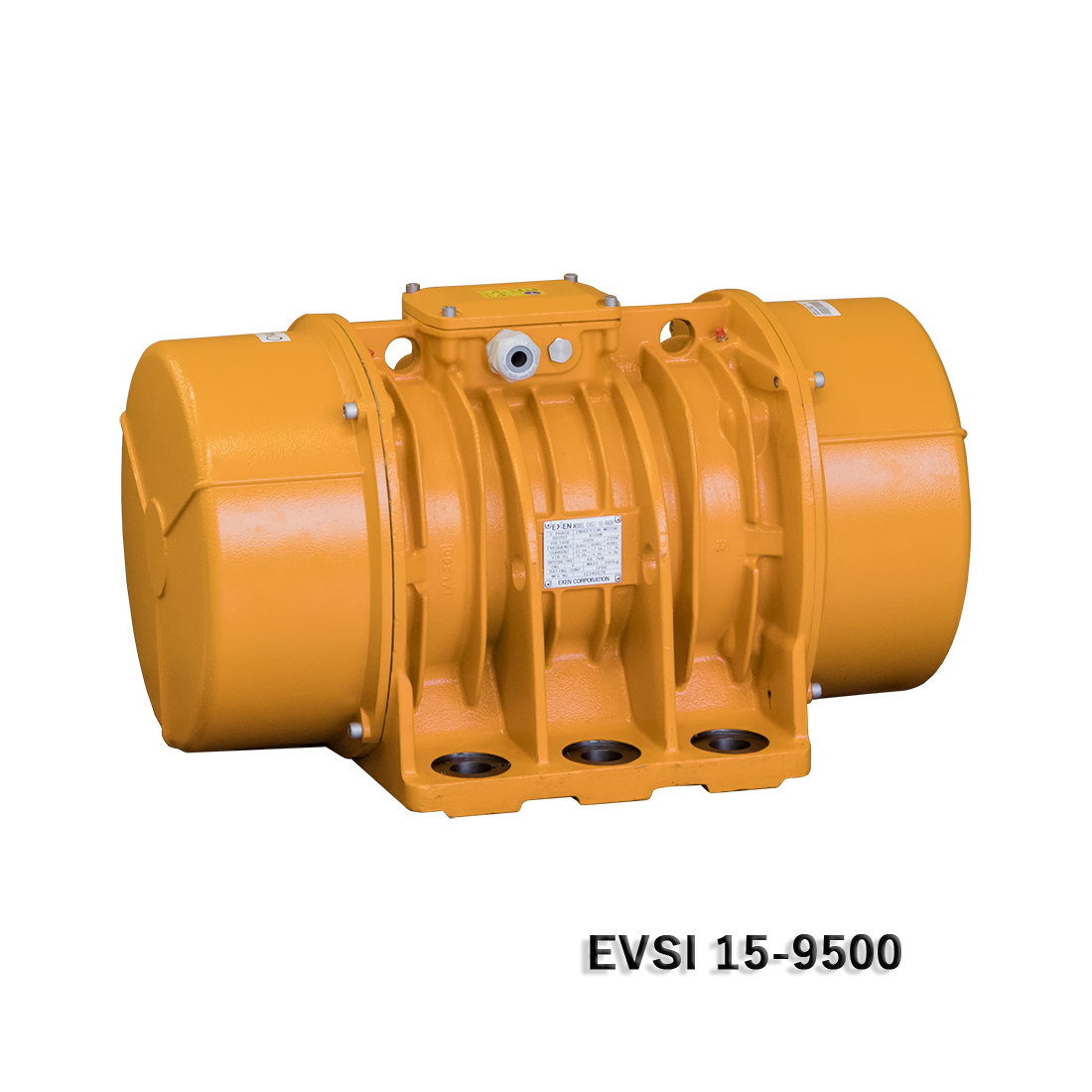

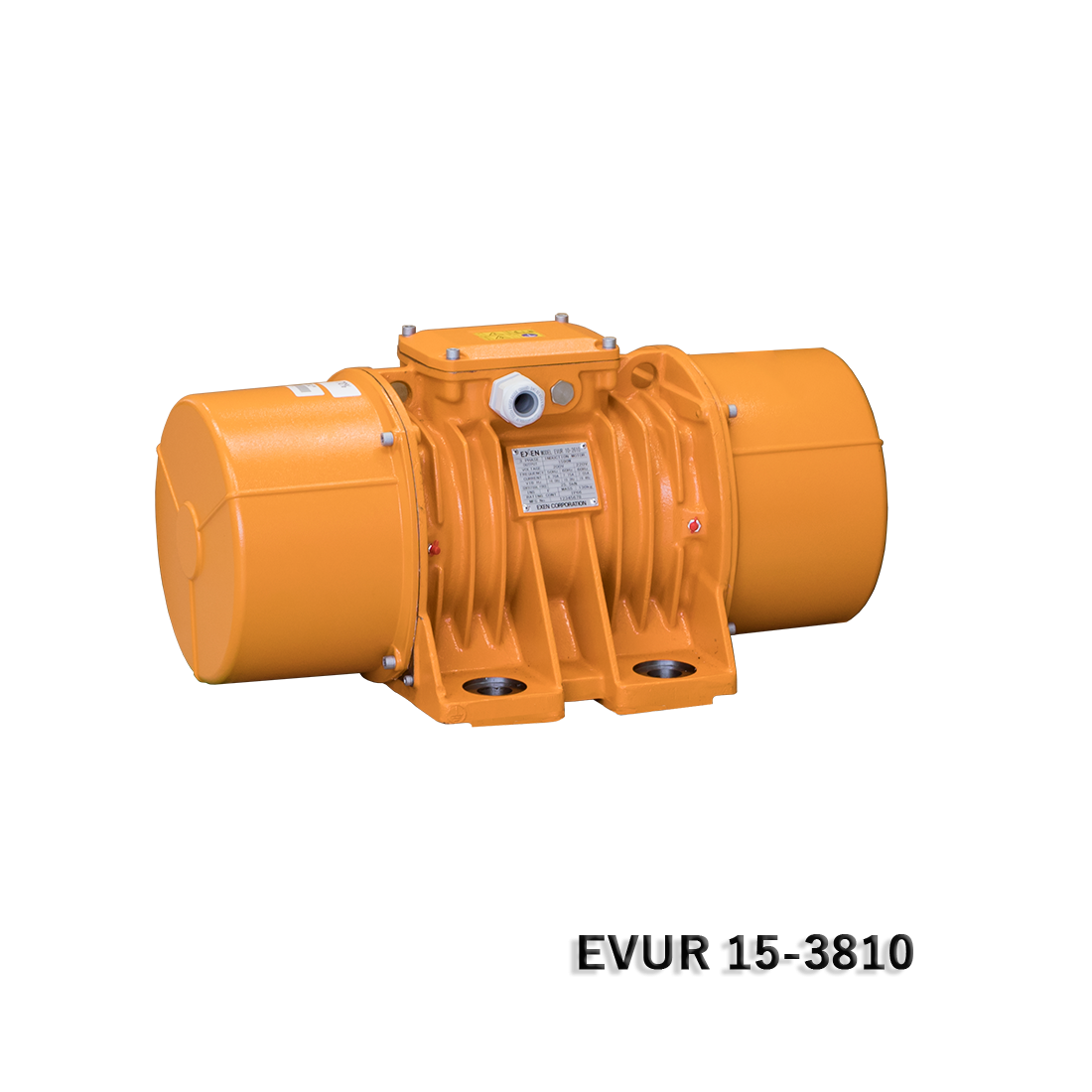

振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)

  • 振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)
  • 振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)
  • 振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)

振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)

用途が広がる低回転・高トルクの振動モータ

このような場所で使用されています

特長

強力な振動を生かし粉粒体容器（ホッパーやタンク）内部の詰まりや付着を解消したり、充填や搬送，選別設備機器など幅広く用いられています。

強力な振動を発生

モータ内部にあるロータ軸両端の偏心錘（ふりこ）が回転する事により強力な遠心力振動を発生します。
その強力な振動を生かし粉粒体容器（ホッパーやタンク）内部の詰まりや付着を解消したり、充填や搬送、選別等の設備機器などに幅広く用いられます。
豊富な機種より用途に合わせ適切な物をお選び頂けます。

防塵耐水型構造を採用

保護等級IP66相当の全閉防滴構造を採用し、屋外でも安心してご使用いただけます。

IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。

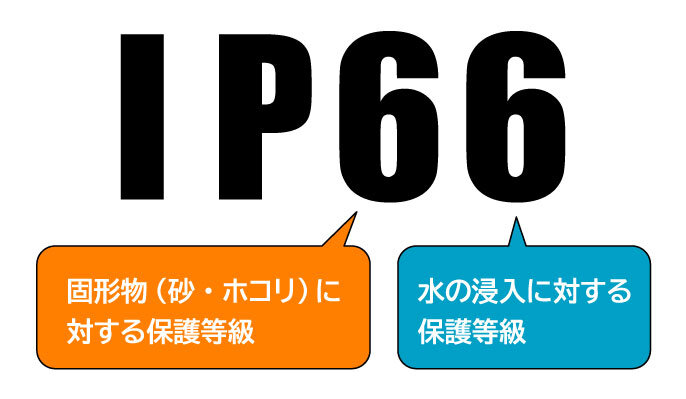

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「6」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵が内部に侵入してはならないことをを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水によっても有害な影響を及ぼさないことを意味します。

振動モータ　EVSI・EVUR 15 シリーズ（4極3相200V)

固定子をモールド処理

モータ固定子をモールド固定する事により、振動による巻線の断線リスクを低減しています。

型式一覧

型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EVSI 15-80 001543000 (*1) ¥78,000 製品図面
ダウンロード
EVSI 15-200 001426000 ¥93,500 製品図面
ダウンロード
EVSI 15-400 001428000 ¥96,000 製品図面
ダウンロード
EVSI 15-550 001430000 ¥113,000 製品図面
ダウンロード
EVSI 15-700A 001432100 ¥117,000 製品図面
ダウンロード
EVSI 15-900B 001434200 ¥161,000 製品図面
ダウンロード
EVSI 15-1100A 001962000(*1) ¥179,000 製品図面
ダウンロード
EVUR 15-1410 001436000(*1) ¥238,000(*2) 製品図面
ダウンロード
EVSI 15-1410 001529000(*1) ¥218,000(*2) 製品図面
ダウンロード
EVSI 15-1710 001534000(*1) ¥233,000(*2) 製品図面
ダウンロード
EVUR 15-1710 001438000(*1) ¥255,000(*2) 製品図面
ダウンロード
EVUR 15-2410 001440000(*1) ¥382,000(*2) 製品図面
ダウンロード
EVUR 15-3810 001530000(*1) ¥478,000(*2) 製品図面
ダウンロード
EVUR 15-5010 001442000(*1) ¥670,000(*2)
EVUR 15-7000 001444000(*1) ¥889,000(*2)
EVSI 15-9500 001446000(*1) ¥1,192,000(*2)
EVSI 15-11500 001449000(*1)(*3) ¥1,578,000(*2)

*1この製品は受注生産品となりますので、納期は当社へお問合せ下さい。
*2この製品はお客様にて運賃をご負担願います。
*3この製品は電圧400Vになります。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

EVSI 15-80仕様

型式 出力
（W）		 電圧
（V）		 周波数
（Hz）		 電流(A） 振動数（Hz） 最大遠心力（kN） ケーブル 質量
（kg）
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
EVSI 15-80 35 200 50/60 0.42 0.40 20.8 27.2 0.76 0.70 2m付 6.6

EVSI・EVUR 15シリーズ仕様

型式 出力
（W）		 電圧
（V）		 周波数
（Hz）		 電流(A） 振動数（Hz） 最大遠心力
（kN）		 ケーブル 質量
（kg）
50Hz 60Hz 50Hz 60Hz
EVSI 15-200 90 200 50/60 0.93 0.80 22.3 26.9 2.09 2m付 12.1
EVSI 15-400 220 1.25 1.26 22.7 27.0 4.04 19.5
EVSI 15-550 1.54 1.42 21.4 26.0 5.42 21.2
EVSI 15-700A 380 1.93 2.30 22.4 25.4 7.06 26.7
EVSI 15-900B 2.68 2.37 20.2 24.8 8.83 29.5
EVSI 15-1100A 400 2.37 2.09 22.7 27.7 10.3 33.5
EVSI 15-1410 740 3.50 2.76 22.1 27.5 13.9 42.0
EVUR 15-1410 2.90 2.89 22.5 26.9 53.0
EVSI 15-1710 830 4.08 4.65 23.1 27.3 17.6 無 48.0
EVUR 15-1710 4.80 23.2 27.7 57.0
EVUR 15-2410 1340 7.86 7.10 23.2 28.1 23.7 81.0
EVUR 15-3810 1780 10.6 9.70 23.9 28.8 37.7 119
EVUR 15-5010 2950 12.0 11.5 25.0 30.0 49.1 161
EVUR 15-7000 4980 23.2 21.2 23.9 28.7 64.1 208
EVSI 15-9500 6000 24.4 24.1 25.0 30.0 82.6 317
EVSI 15-11500 8600 400 17.5 16.7 25.0 30.0 112.0 433

※ 出力７５０Ｗを超える製品には、ケーブル質量は含んでいません。

寸法・設置・操作盤

EVSI 15-80 寸法図

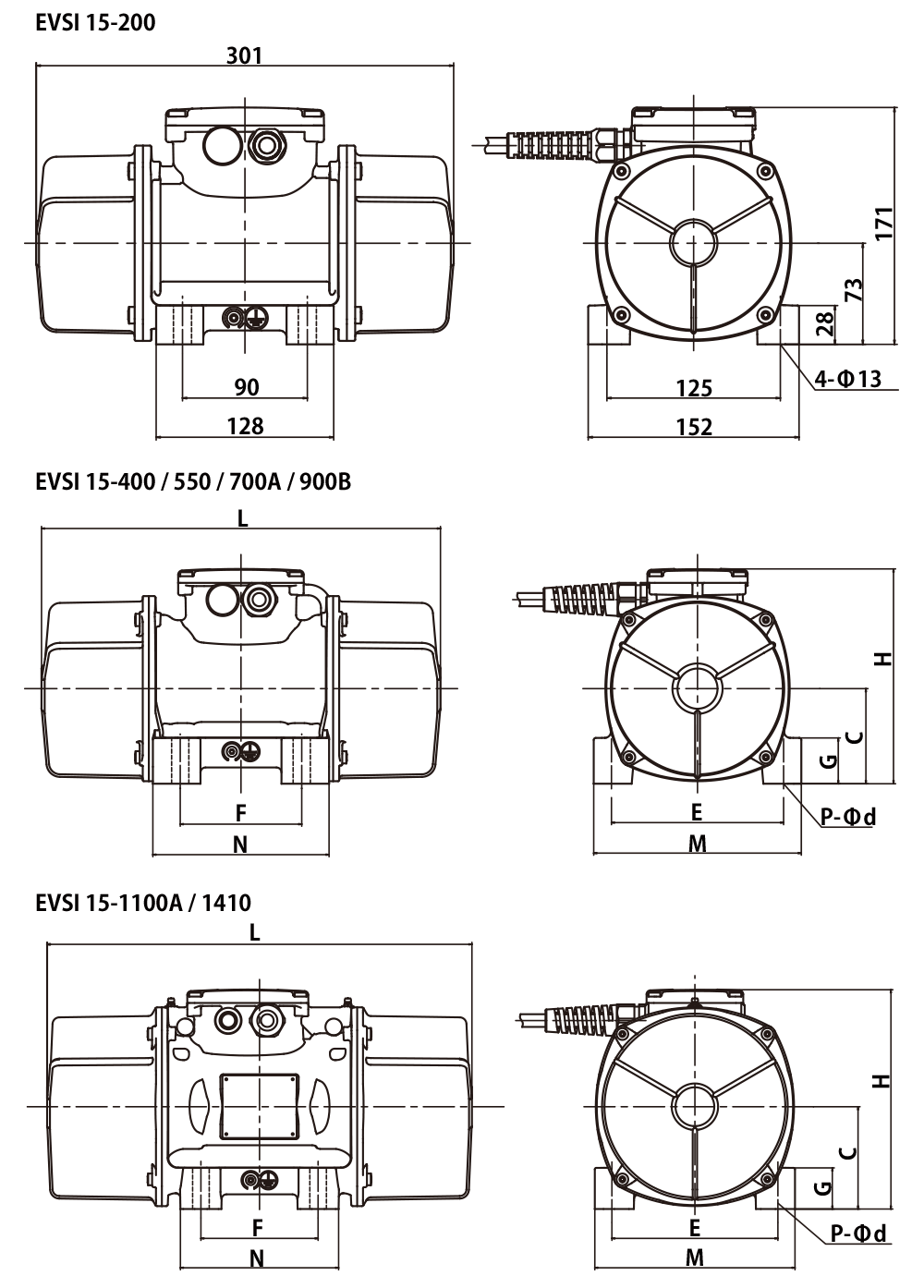

EVSI 15-200 / 400 / 550 / 700A / 900B / 1100A / 1410 寸法図

EVSI 15-400 / 550 / 700A / 900B / 1100A / 1410 寸法表

型式 E F G C H L N M P φd
EVSI 15-400 140 105 30 82.5 203 344 146 167 4 13
EVSI 15-550 386
EVSI 15-700A 170 120 45 93.5 211 394 174 205 17
EVSI 15-900B 396
EVSI 15-1100A 42 104.5 224 435 162
EVSI 15-1410 190 140 45 116 448 190 230

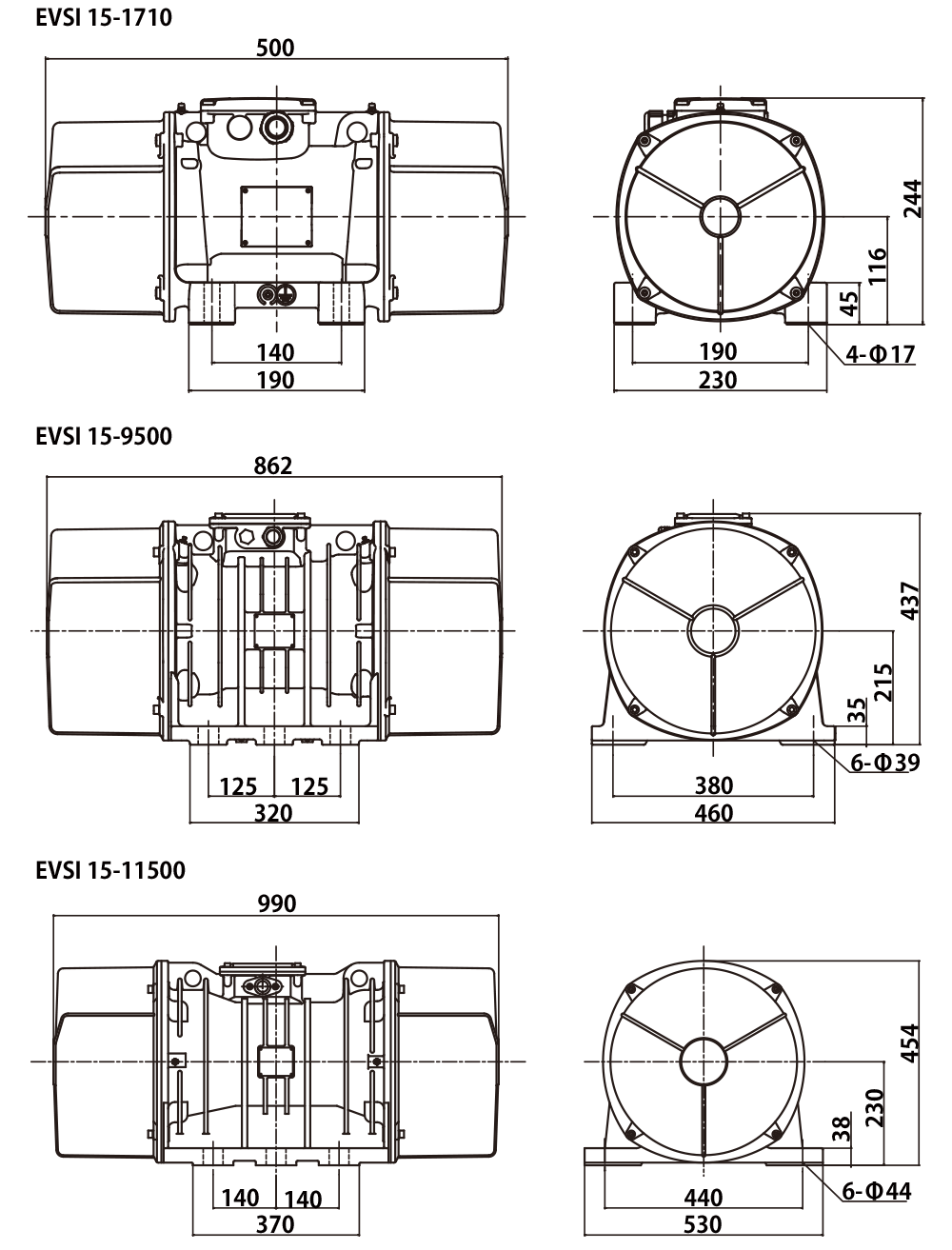

EVSI 15-1710 / 9500 / 11500 寸法図

EVUR 15シリーズ 寸法図

EVUR 15-2410 / 3810 / 5010 寸法表

型式 E F G C H L N M P φd
EVUR 15-2410 260 150 22 132.5 273 537 257 325 4 26
EVUR 15-3810 310 170 28 155 329 584 240 380 33
EVUR 15-5010 350 220 33 166 361 630 300 430 38
