アルミダイカスト製の二重絶縁、二重防振の安全性の高いバイブレータ。
このような使い方をされています
- コンクリート打設全般
- テストピース製造
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長

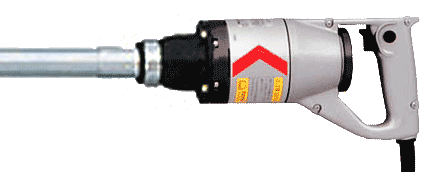

軽便電棒型バイブレータは、モータ部に振動部を直結した小型で強力なコンクリートバイブレータです。 主にコンクリート二次製品をはじめ、石積工事・テストピース製造などに適しています。 機種のラインナップは豊富で、バイブレータ径が23mm・25mm・28mm・32mm振動部の長さも各種揃えています。 モータには堅牢なアルミダイカスト製の二重絶縁シールスモータを採用し、軽量で機種も豊富に揃えている為、幅広い現場で気軽に使える軽便バイブレータです。
軽量で優れた作業性
軽便電棒型シリーズは標準で、重量が5kg程度で軽量で使い易い商品です。 長さや径も豊富で、現場にあわせて使い分けることが出来る為に優れた作業性を発揮します。
モータケースは堅牢なアルミダイカストを採用
軽便シリーズのＥモータ（シリースモータ）ケースは、軽量で強度の強いアルミダイカストを採用しています。 現場の使用状況にあわせた堅牢な設計にしている為に安心してご使用になれます。
振動部の交換は簡単
振動体部分が磨耗した際には、交換が簡単に出来ます。 交換方法は振動体部分の防振ゴムをモータで固定している、４本のボルトを取外だけです。
豊富なラインアップ
軽便電棒シリーズの振動体部分の径や長さを各種揃えていますので、コンクリートの締め固め現場の状況や型枠の大きさ・深さ・背筋・生コンの条件にあわせて選定することが出来ます。 電棒シリーズの振動体直径は23mm・25mm・28mm・32mmと長さも各種取り揃えています。
二重絶縁構造でアースが不要

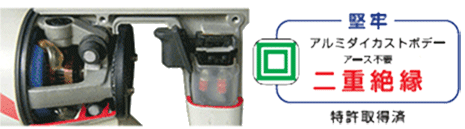

軽便シリーズのモータケースは堅牢なアルミダイカストボディーでもアースを必要としない二重絶縁構造で安全で使い易いモータです。 アーマチュア軸と巻き線コアー間の樹脂絶縁、モータケースとフィルドコアー間の樹脂絶縁による二重絶縁と、内部のリード線にも樹脂カバーで絶縁強化しています。
付着したコンクリートやモルタルが清掃しやすい

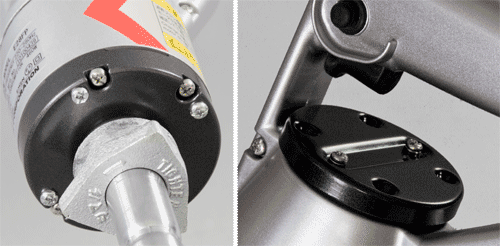

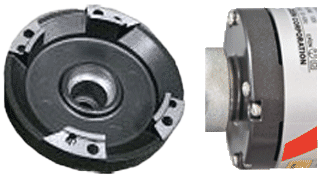

軽便バイブレータの現場では、コンクリートやモルタルの付着でモータの吸気、排気部分の閉塞も多く、固着したモルタル清掃も大変な作業です。 コンクリートやモルタルが容易に清掃出来るよう、吸気口カバーとベアリングケース部分にはフッ素樹脂コーティング施したことにより、メンテナンス性を良くした構造となっています。
優れた防振ゴム特性
軽便電棒・軽便パンチ・軽便ヘラ・軽便壁打ち・軽便タンパシリーズの防振ゴムは、用途に合わせた防振性能を備えている為、手元に優しい使い易いバイブレータです。
モータハンドルに手に優しい二重防振構造を採用
軽便シリーズに採用しているＥモータは手持ちのハンドル部とモータケースフレーム部に4個の小形防振ゴムを採用し二重防振構造になっています。 軽便ベビーフレキシリーズの場合は、さらにフレキシブルホース部分で振動減衰され、軽便電棒・軽便パンチ・軽便クサビ・軽便ヘラ・軽便壁打ち・軽便タンパシリーズの場合は、モータと振動部取付部分の防振ゴムとあわせて、手に優しい設計になっています。
モータ排気音の低騒音化
軽便シリーズは作業中のモータ騒音を抑え、現場環境に優しいバイブレータです。 高速で回転するシリースモータの冷却フィンの排気音が出来るだけ低騒音になるように、冷却フィン形状と排気口の形状を特殊な形状にすることで低騒音化を実現しました。（当社従来品対比5ｄＢ低減）
モータ吸気口に防塵フィルターを採用
粉塵などの使用環境の厳しい軽便バイブレータの現場では、モータ内部に乾燥したコンクリートモルタルの細骨材の進入も充分に懸念されるため、モータの吸気口側には二重のフィルターを備えています。 フィルターの採用により小石が進入してモーターの回転ロック事故を出来るだけ未然防止出来るように配慮しています。
モータのカーボンブラシは遮断ブラシを採用
モータのカーボンブラシは焼損を未然に防止するため、遮断ブラシを採用しています。 ブラシが完全に磨耗限界に達する前に、通電を遮断してモータを停止する構造になっているため、ブラシの磨耗によるアーマチュヤとの接触不良やコンミテータへの傷付けを防ぎ、モータの焼損を防止することが出来ます。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| E25DS | 000714000 | ¥78,000 |
| E23D | 000707000 | ¥85,000 |
| E28DA | 001649000 | ¥77,000 |
| E32D | 000709000 | ¥80,000 |
| E23DL | 000710000 | ¥94,000 |
| E28DLA | 001648000 | ¥85,000 |
| E32DL | 000712000 | ¥87,000 |
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
軽便電棒仕様
| 型式 | 出力 （W） |
電圧 （V） |
電流 （A) |
振動数 （Hz) |
全長 （ｍｍ） |
振動部 （径X長さ） (mm) |
質量 （kg） |
|
|---|---|---|---|---|---|---|---|---|
| 標準電棒 | E23D | 280 | 100 | 5.0 | 235-285 | 866 | φ23X557 | 4.9 |
| E28DA | 220-270 | 784 | φ28X475 | 5.0 | ||||
| E32D | 200-250 | 807 | φ32X498 | 5.6 | ||||
| ベビー電棒 | E25DS | 235-285 | 756 | φ25X447 | 4.9 | |||
| ロング電棒 | E23DL | 1010 | φ23X701 | 5.2 | ||||
| E28DLA | 220-270 | 1015 | φ28X706 | 5.8 | ||||
| E32DL | 200-250 | 1036 | φ32X727 | 6.3 | ||||
※質量にはモールドコードも含む。（0.6ｋｇ）
寸法・設置・操作盤

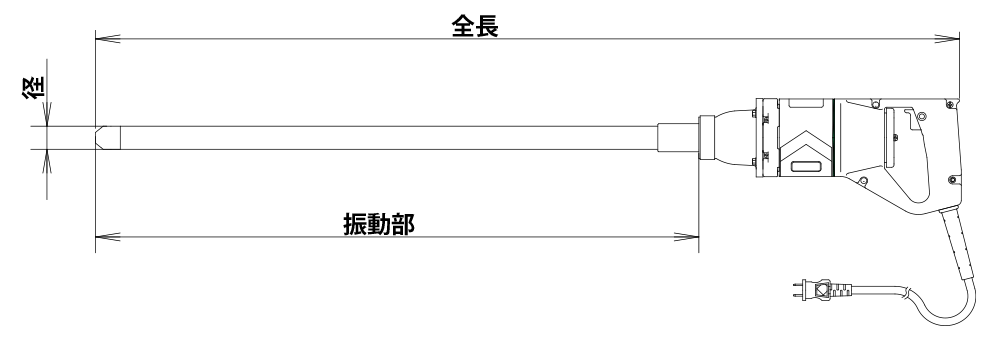

製品寸法図
製品寸法表
| 型式 | 全長 （ｍｍ） |
振動部 （径X長さ） (mm) |
|---|---|---|
| E23D | 866 | φ23X557 |
| E28DA | 784 | φ28X475 |
| E32D | 807 | φ32X498 |
| E25DS | 756 | φ25X447 |
| E23DL | 1010 | φ23X701 |
| E28DLA | 1015 | φ28X706 |
| E32DL | 1036 | φ32X727 |
