コードレスバイブレータ Cシリーズ

  • コードレスバイブレータ Cシリーズ

コードレスバイブレータ Cシリーズ

高容量の18V4.0Ahリチウムイオンバッテリーを採用した強力なコードレスバイブレータ。

このような使い方をされています

  • コンクリート打設全般
  • テストピース製造

このような場所で使用されています

特長

コードレスバイブレータは電源のない屋内・屋外の現場でも使用できる手持ち式の軽便バイブレータです。
バッテリーに高容量の18V 4Ahリチウムイオン電池を採用しているため、従来機のCVシリーズよりも強力な振動で打設作業が行えます。(当社比)
機種も豊富で電棒タイプ・フレキシブルタイプ・壁打ちタイプなど揃えました。
主な用途は住宅基礎のコンクリート締め固めや小物コンクリート二次製品・テストピース・石積み工事・擁壁・ビル建築型枠の壁打ちなど幅広くご使用いただけます。
機種は電棒タイプがC25DS,C28D,C28DL・フレキシブルタイプがC28F(0.6m)・壁打ちタイプがCKCA,CPSの6機種を各現場でのコンクリート打設で使い分けが出来る様、用意しました。
コードレスタンパ:C28DTK 手持ち式コードレスの輾圧タンパです。
狭い場所での砂・砂利の裏込め作業など締め固めに最適。


高容量のバッテリーを採用

コードレスバイブレータ Cシリーズのバッテリーに高容量の18V 4Ahリチウムイオン電池を採用しました。
リチウムイオン電池は、ニッカド電池やニッケル水素電池と比較して高電圧が取れ、エネルギー密度が大きく高容量の電池です。
又、自己放電が少なく継足し充電が可能です。

コードレスバイブレータ Cシリーズ

使いやすいコードレスタイプ

コードレスバイブレータの利点は電源コードが要らない為、使用中にコードの長さやコンセント位置を気にすることなく使用できます。
その為、電源から離れた現場や、狭い場所でコードが邪魔になるような問題もありません。


現場に合わせた豊富な機種構成

電棒タイプ:C25DS C28D C28DL
鉄筋が多く、深いコンクリート打設で狙った場所に垂直に挿入してコンクリート打設が出来るためコンクリートの強度に優れた仕上がりを確保することが出来ます。
機種の数値はバイブレータの外径を表示しています。
振動体の長さは仕様一覧を参照ください。

フレキシブルタイプ:C28F(0.6m)
フレキシブルタイプのバイブレータは振動部をフレキシブルホースで延長してフレキシブルシャフトで回転を伝達するタイプです。
作業者の足元だけでなく、フレキシブルホースが0.6Mありますので、広い範囲で使用できます。
またゴム製のフレキシブルホースで接続していますので打設の際にホースが多少屈曲してしまう箇所でも使用できます。

壁打ちタイプ:CKCA・CPS
型枠の外側から振動を伝えて打設と表面仕上げに使用するバイブレータです。
小回りが効き作業効率の向上が図れており足場の悪い現場にも最適です。
CKCAは型枠に押し付け外部より振動を与えるタイプです。
CPSは単管パイプや型枠保持材に差し込んで使用するタイプです。

コードレスバイブレータ Cシリーズ ※上からC25DS、C28D、C28DL、C28F 0.6m、CKCA、CPS


強い振動力 (当社比20%UP)

高容量の18V 4Ahリチウムイオン電池を採用し、従来機のCVシリーズ(ニッカド14.4V)と比較し、振動力を約20%UP(当社比)しました。
振動力を強くすることで従来、振動力に物足りなかった現場でも快適に使用できます。

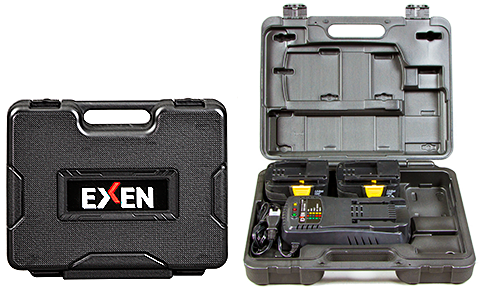

予備バッテリーを標準装備

従来機にて好評でしたので、今回も予備のバッテリー1個と充電器がセットとなっております。 キャリングケースに収納されておりますので、現場での持ち運びや保管に最適です。

コードレスバイブレータ Cシリーズ

住宅基礎やテストピースに最適

住宅基礎のコンクリート打設に、コードレスバイブレータが使いやすく最適です。
ベタ基礎部分にフレキシブルタイプC28F、鉄筋の多い立ち上がり基礎部分には電棒タイプC28D、C28DLなど選定することで強度のあるコンクリート基礎を作ることができます。
現場でのテストピースのコンクリート打設には長さの短いC25DSタイプが便利です。

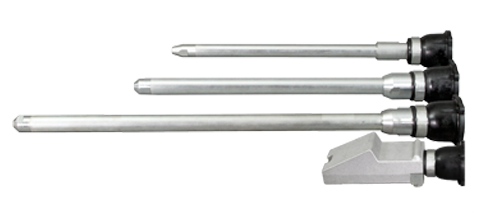

振動体の交換が簡単

電棒タイプと壁打ちタイプは防振ゴムフランジ部分のモータに取り付けしている4本のボルトを取り外すことで交換が出来ます。
振動体部分の交換や、磨耗してしまった場合は、簡単に交換ができます。
コードレスバイブレータのモータ部分は各機種共用です。

フレキシブルタイプはホースグランド(右ネジ)を緩めるだけでバイブアッセンの交換を簡単に行うことができます。

コードレスバイブレータ Cシリーズ

優れた手元防振の特性

ゴムフランジを採用している電棒タイプや壁打ちタイプは優れた防振性能を備えているため、手元にやさしいバイブレータです。

コードレスバイブレータ Cシリーズ

使い易いコードレス輾圧タンパ

電源のない現場で上下水道や通信ケーブルの埋設管敷設時の砂や砂利の裏込め作業に最適

型式一覧

型式 品目コード 販売価格(税抜き)
C25DS 001246000 ¥87,500
C28D 001228000 ¥89,000
C28DL 001229000 ¥96,000
C28F 001245000 ¥85,000
C28DTK 001306000 ¥105,000
CKCA 001238000 ¥103,500
CPS 001247000 ¥122,000

全機種、バッテリー2個と充電器、及びバッテリーと充電器の収納キャリングケースを標準装備
*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

コードレスバイブレータ Cシリーズ仕様

型式 電源 バッテリ
1個当たり
運転時間
(min)
満充電時間 振動数
(Hz)
全長
(mm)
振動部
(径X長さ)
(mm)
フレキ/バイブ
アッセン長さ
(mm)
質量
(kg)
C25DS バッテリB1840A
DC18V/ 4.0Ah
30 電池1個あたり
50-60分
157~205 767 φ25X447 522 4.1
C28D 25 167~198 795 φ28X475 550 4.2
C28DL 25 172~193 955 φ28X635 710 5.0
C28F(0.6m) 20 163~200 1090 φ28X186 824 4.2
C28DTK 25 172~188 809 振動部
(径X長)
φ28X489
振動板
(幅X長)
42X190
564 4.4
CPS 20~25 163~193 515 振動部
(幅X長)
80X190
270 4.5
CKCA 20 107~133 415 振動面
(幅X長)
76X113
169.5 3.9
ホルダー付 418 120X150 - 5.0

※当社基準で動作確認した時間です。
※バッテリー(0.8kg)を含んだ質量です。
※ホルダーは別売りです。

寸法・設置・操作盤

C25DS / C28D / C28DL 寸法図

C25DS / C28D / C28DL 寸法表

型式 全長
(mm)
振動部
(径X長さ)
(mm)
バイブアッセン長さ
(mm)
C25DS 767 φ25X447 522
C28D 795 φ28X475 550
C28DL 955 φ28X635 710

C28F 寸法図

C28F 寸法表

型式 全長
(mm)
振動部
(径X長さ)
(mm)
フレキアッセン長さ
(mm)
C28F 0.6m 1089 φ28X186 824

C28DTK 寸法図

C28DTK 寸法表

型式 全長
(mm)
振動部
(径X長さ)
(mm)
振動板
(幅X長さ)
(mm)
バイブアッセン長さ
(mm)
C28DTK 809 φ28X489 42X190 564

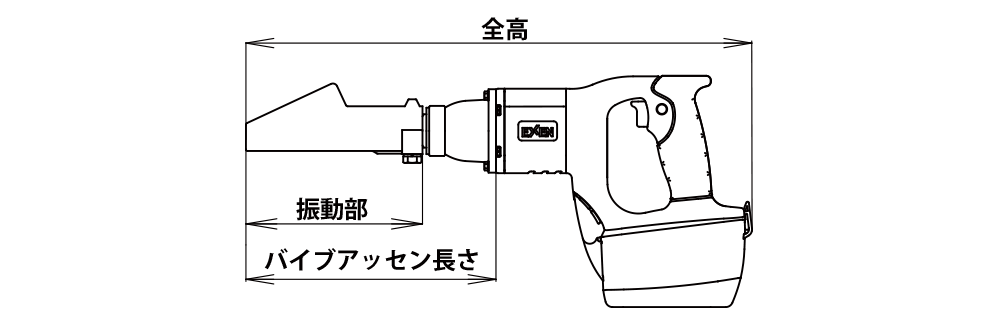

CPS / CKCA 寸法図

CPS / CKCA 寸法表

型式 全高
(mm)
振動面
(幅X長さ)
(mm)
振動部
(幅X長さ)
(mm)
バイブアッセン長さ
(mm)
CPS 515 - 80X190 270
CKCA 415 76X113 - 169.5
ホルダー付 418 120X150 - -
