軽便クサビ

  • 軽便クサビ

軽便クサビ

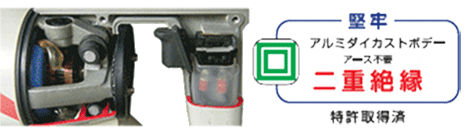

アルミダイカスト製の二重絶縁、二重防振の安全性の高いバイブレータ。柱や壁などの表面仕上げに最適な外部振動機。

このような使い方をされています

  • コンクリート打設全般
  • テストピース製造

このような場所で使用されています

特長

モータ直結の強力な振動をクサビ構造の振動板に伝達する外部振動機なので、気泡の抜けにくい法面部の脱泡や表面仕上に効果があります。
クサビ型バイブレータは単管の上下から差し込むことができ、取り扱いも容易。
柱や壁など表面仕上に最適な外部振動機です。


有効なクサビ効果

クサビ効果により軽い押し付け力でもコンパネに有効な振動を伝えることができ、アバタ・ジャンカの無い綺麗な表面仕上りが得られます。

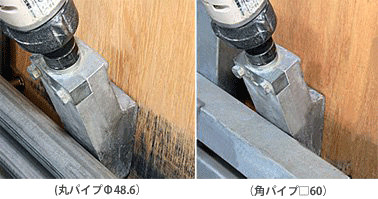

関東・関西どちらの単管にも使用可能

関東地区での丸パイプ直径48.6mm、関西地区の角パイプ60mmのどちらにも使用できます。
使用方法は至って簡単コンパネとの間に差し込むだけです。

軽便クサビ

手元振動を低減

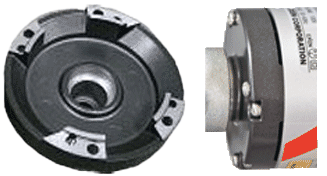

弊社独自の特殊なゴムフランジにより振動体部からの振動を抑制し手元振動を低減しています。

軽便クサビ

優れた作業性

振動させたままでも移動が出来るので盛り替えが楽で作業性に優れています。

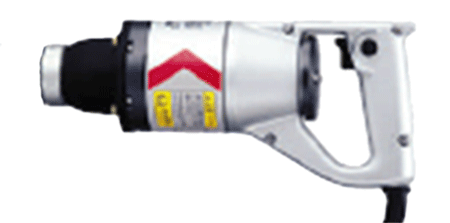

また、本体重量5.3kgと軽量小型なので足場の悪い現場などでも容易に作業できます。

軽便クサビ

メンテナンスが容易

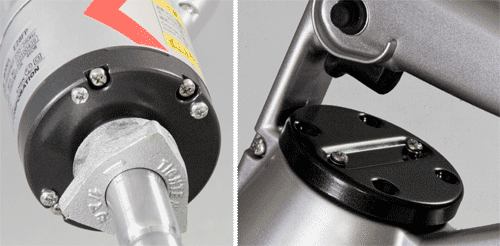

クサビが破損・磨耗してもモータ部ジョイントとクサビ部六角シャフトを接続するだけで簡単に交換ができます。

型式一覧



型式 品目コード 販売価格(税抜き)
EPS  000737000  ¥91,000



*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

軽便クサビ仕様

型式 出力
(W)
電圧
(V)
電流
(A)
振動数
(Hz)
全長
(mm)
振動面
(径X長さ)
(mm)
質量
(kg)
EPS 280 100 5.0 250~300 496 80X190 5.3

※質量には5mのモールドコードも含む。

寸法・設置・操作盤

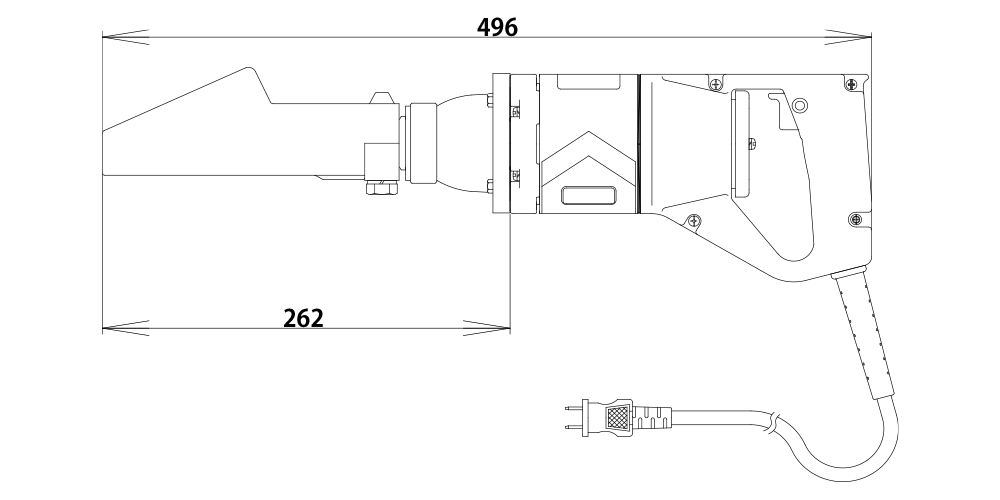

製品寸法図
