空気輸送機器 サクションフィーダNew
製品について
サクションフィーダは少量の圧縮空気で、強力な吸引と吐出が可能な粉粒体輸送機器です。
粉粒体の輸送はもちろん、「運ぶ」「吸う」「吹く」を利用し、様々な用途に使用可能です。
製品の強み
強力な吸引・吐出による粉粒体輸送
圧縮空気を使用して、供給エアーの何倍もの外部エアーを吸引することで、強力な粉粒体輸送を実現します。
これにより、高効率な搬送が可能です。
直列配管で長距離輸送
サクションフィーダを複数台使用（直列配管）することで、輸送距離を延長することが可能です。
安全・安心設計
衛生的なステンレス製で、電気を使わないため、安全に安心してご使用いただけます。
また摺動部の無いシンプルな構造のため故障が少なく、コンパクト設計で設置場所を選びません。
幅広い用途
輸送物は各種粉体・粒体など幅広く対応。
「運ぶ」以外にも「吸う」「吹く」を利用し、様々な用途に使用可能です。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|

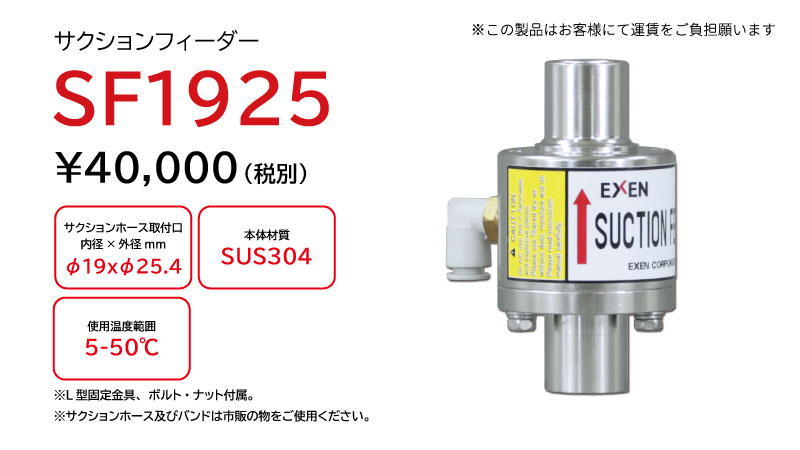

| SF1925 | 001979000 | ¥40,000(*1) | 資料ダウンロードサイト |
| SF3238 | 001980000 | ¥60,000 | 資料ダウンロードサイト |
| SF4551 | 001981000 | ¥80,000 | 資料ダウンロードサイト |

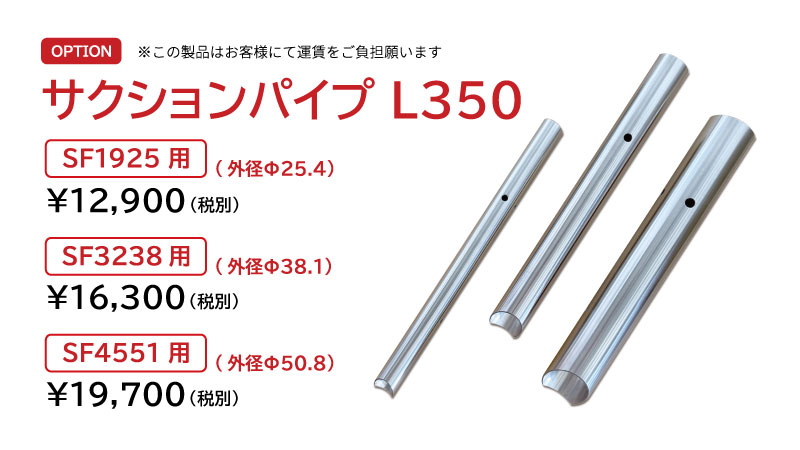

| ｻｸｼﾖﾝﾊﾟｲﾌﾟ L350 SF1925 | 305734000 | ¥11,700(*1) | ― |
| ｻｸｼﾖﾝﾊﾟｲﾌﾟ L350 SF3238 | 305735000 | ¥14,800(*1) | ― |
| ｻｸｼﾖﾝﾊﾟｲﾌﾟ L350 SF4551 | 305736000 | ¥17,900(*1) | ― |
*1 この製品はお客様にて運賃をご負担願います。
＊ 掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※ 資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
サクションフィーダ 仕様表
| 型式 | SF1925 | SF3238 | SF4551 |
|---|---|---|---|
| 最高空気圧 (MPa) | 0.5 | 0.5 | 0.5 |
| 空気消費量 (L/min (ANR)) | 750 | 1,400 | 1,850 |
| 真空度 (-kPa) | 17 | 10 | 7 |
| 推奨コンプレッサー (スクリュー型)出力 (kW) | 7.5 | 11 | 15 |
| 噴射量 (参考値) (L/min (ANR)) | 2,700 | 7,000 | 9,650 |
| サクションホース取付口 (内径 × 外径) (mm) | φ19 × φ25.4 | φ32 × φ38.1 | φ45 × φ50.8 |
| 圧縮空気供給径 (in) | Rc 1/4 | Rc 3/8 | Rc 1/2 |
| 推奨エアーチューブ径 (mm) | φ8 × φ6 | φ12 × φ9 | φ16 × φ13 |
| サクションホース内径 (mm)(in) | φ25.4 (1") | φ38.1 (1-1/2") | φ50.8 (2") |
| 本体質量 (kg) | 0.79 | 1.32 | 2.36 |
※ 使用温度範囲 5～50℃
※ 上記の仕様は当社の測定条件における結果です。取り付け条件により上記仕様と異なる場合があります。
