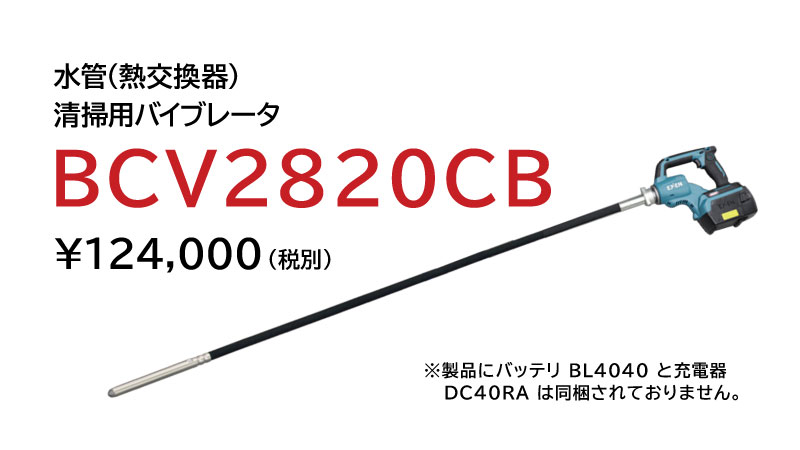

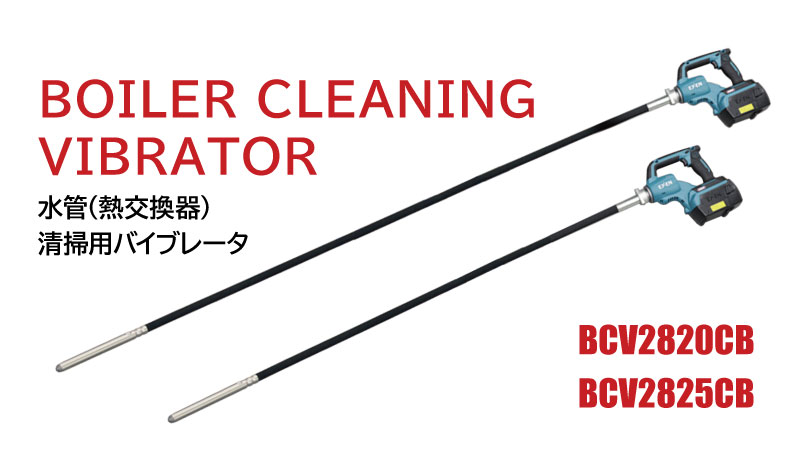

水管清掃バイブレータ ボイラークリーニングバイブレータ BCV2820CB／BCV2825CBNew
製品について
新型の水管清掃用バイブレータは、高電圧40Vのリチウムイオンバッテリーを採用し、強力な振動を水管に伝達することで、管内に付着したダストを効果的に除去します。
標準モード「12,000min-1」とパワーモード「15,500min-1」の切り替えが可能なハイパワーブラシレスモーターを搭載しており、100Vタイプに劣らない強力な振動を実現しています。
防じん・防水保護等級IP56に相当し、安心してご使用いただけます。
※本製品は水管清掃専用として開発されたものであり、コンクリートバイブレータとしての使用はできません。
また、コンクリート打設用の軽便バイブレータシリーズを水管清掃に使用することもできません。
製品の強み
清掃効率アップ
水管清掃作業の負担を軽減
ごみ焼却施設をはじめ、さまざまな施設で稼働している焼却炉には、発電や熱回収などの余熱利用を目的としてボイラーが設置されています。
焼却炉の熱を利用して高温・高圧の蒸気を発生させる水管ボイラーでは、燃焼ガス中の飛灰が水管表面に付着することで熱回収効率が低下するため、定期的な水管の清掃作業が必要です。

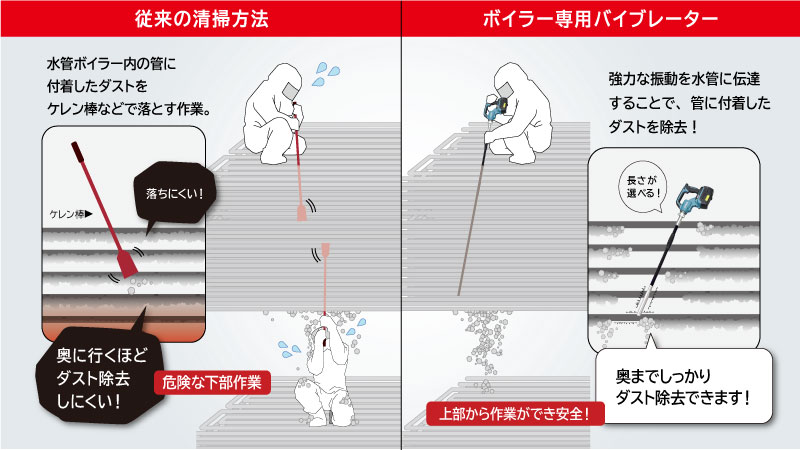

従来の清掃方法では、ケレン棒を用いてダストを除去していたため、作業は重労働で時間もかかり、作業者に大きな負担となっていました。
水管（熱交換器）清掃用バイブレータは、こうした過酷な作業を効率化し、作業者の負担を軽減します。

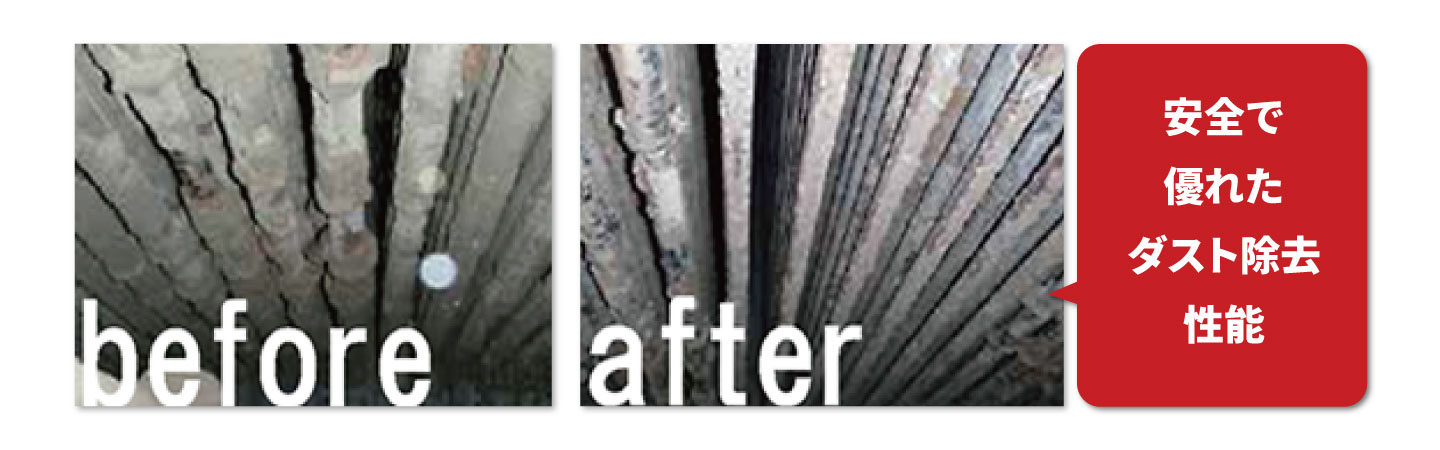

さらに、これまでダスト除去が困難だった管群の奥深くまで振動部を到達させることができるため、奥までしっかりとダストを除去することが可能です。
作業効率の向上により工期の大幅な短縮が期待できるほか、優れたダスト除去性能によって熱回収効率が向上し、発電効率の改善にもつながります。

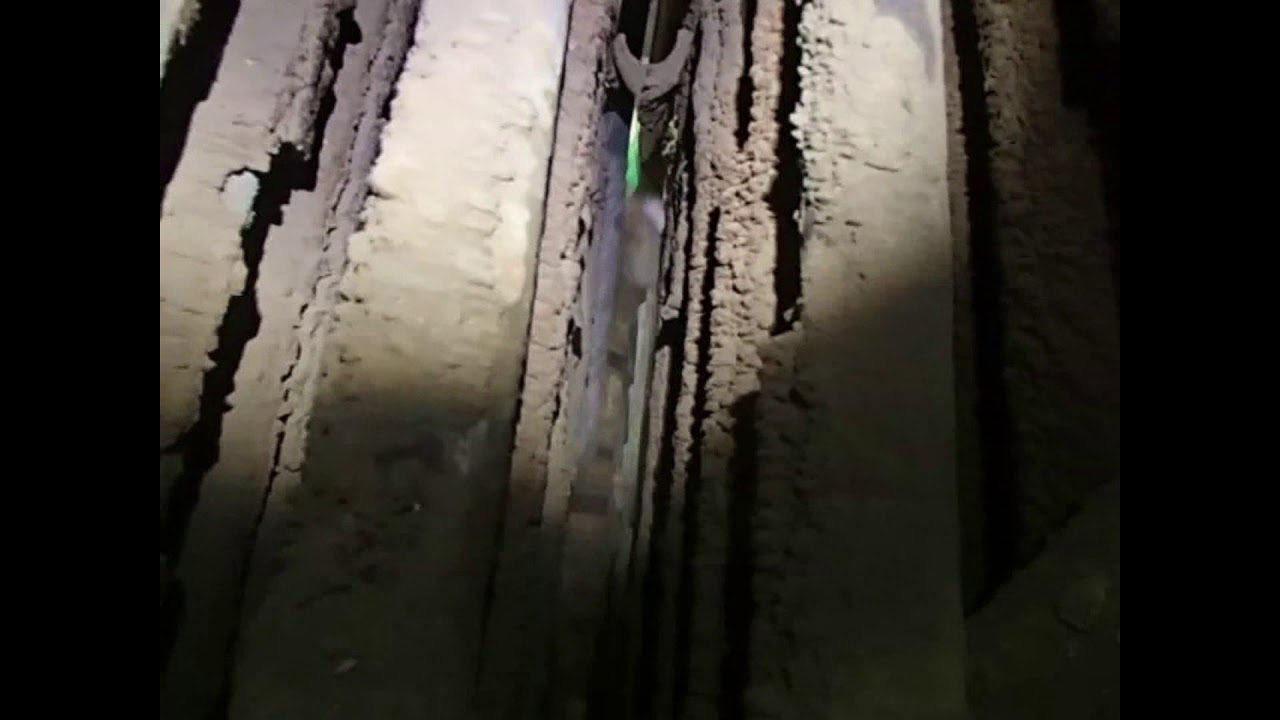

水管清掃用バイブレータの実演映像

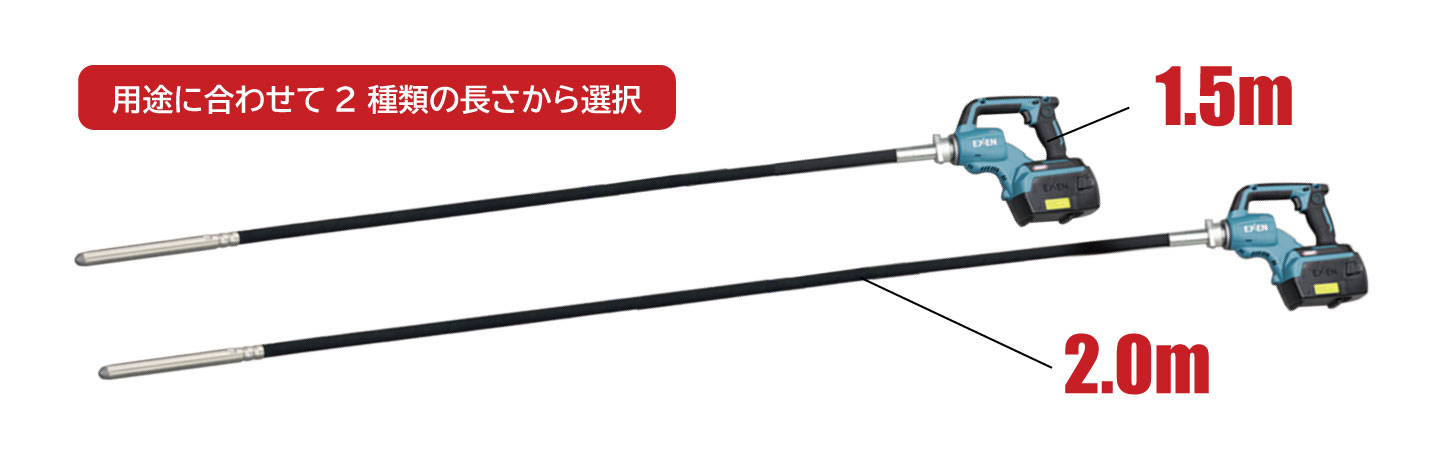

用途に合わせて選べる2種類の長さ
ゴム製のフレキシブルホースで接続されているため、多少曲がるような場所にでも使用できます。
長さは、1.5mと2.0mの2種類をご用意しています。
作業性向上

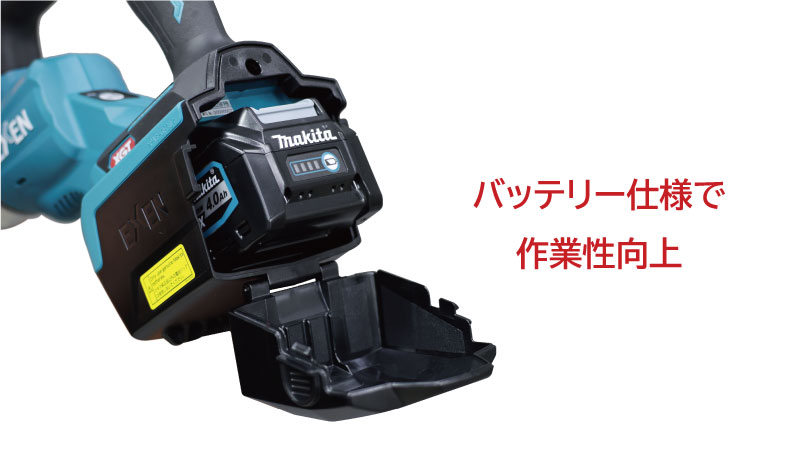

水管バイブレータは、モーターにバッテリー「BL4040」を装着することで起動するコードレスバイブレータです。
電源ケーブルが不要なため、ケーブルの長さやコンセントの位置を気にする必要がなく、鋭利な角に引っ掛けて断線する心配もありません。
また、電源ケーブルがないことで取り回しがしやすく、小回りが利くため、狭い現場でも快適に作業できます。

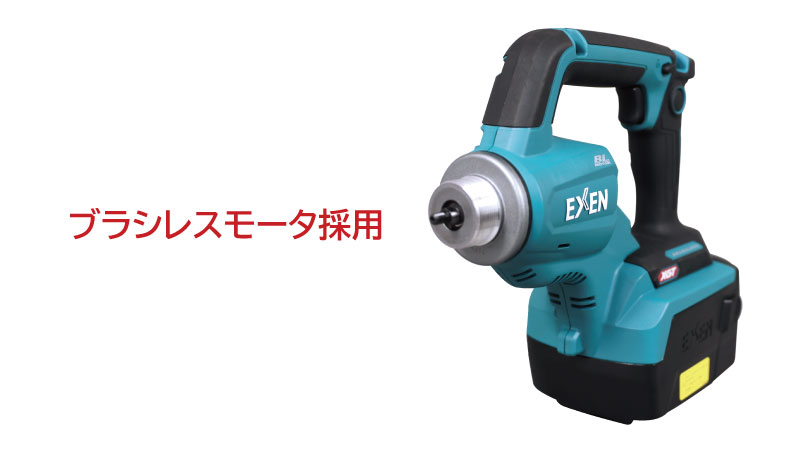

ブラシレスモータを採用
ブラシレスモータ採用により定期的なブラシ交換の手間がなくなりました。

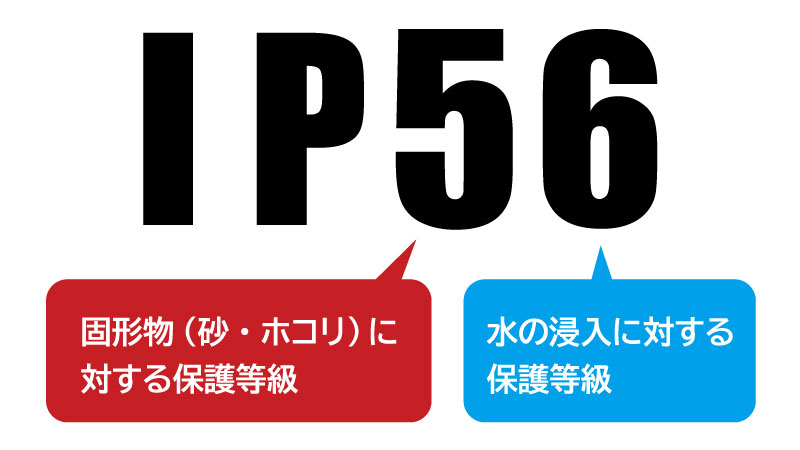

保護等級 IP56
ブラシレスモータの採用により防水、防じん規格に対応した保護等級IP56 になります。
（本機およびバッテリーも対応）
注：完全防水、防じんではありません。水や粉じんによる影響を受けにくいように設計しておりますが、水や粉じんにより故障しないことを保証するものではありません。
IP（Ingress Protection）コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防じんといった異物の侵入に対する保護を示した規格です。
IEC（国際電気標準会議）およびJIS（日本産業規格）で保護構造の等級が定められています。
IP 保護等級の表記
IP 保護等級は、2 つの保護等級をコード化したもので表します。
第一特性「5」は、外来固形物に対する保護等級を示し、じんあい （ちり・ほこり）の侵入を完全に防止することはできないが、電気機器の所定の動作および安全性を阻害する量のじんあいの侵入があってはならないことを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水による有害な影響を及ぼさないことを意味します。

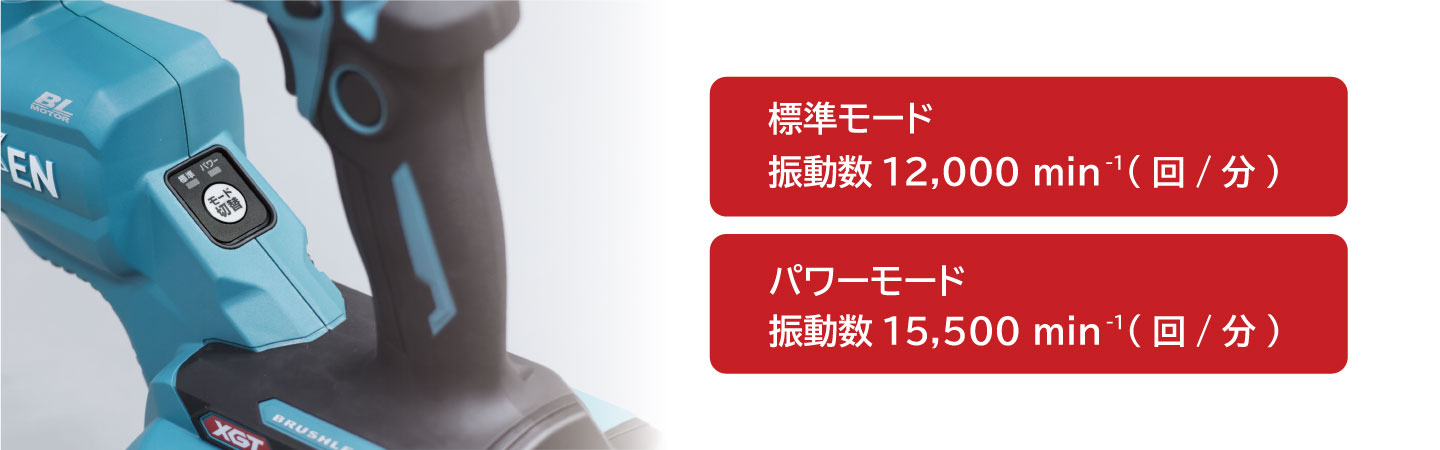

現場に合わせてモード切り替えが可能
現場の状況に合わせて2 段階に振動数を切り替えることが可能です。

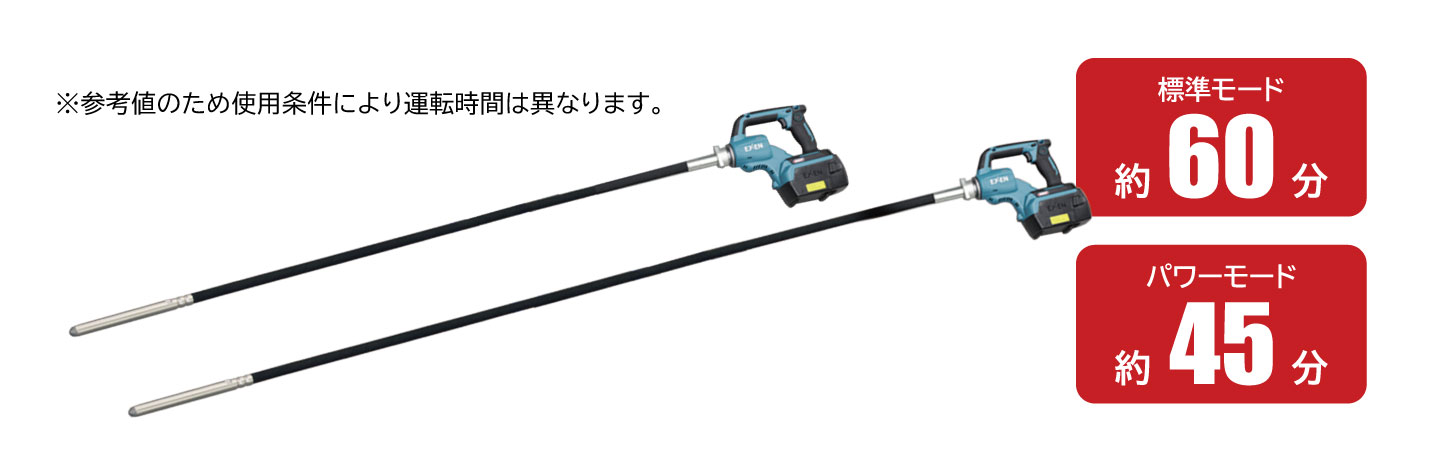

連続運転時間
運転可能時間（満充電時）

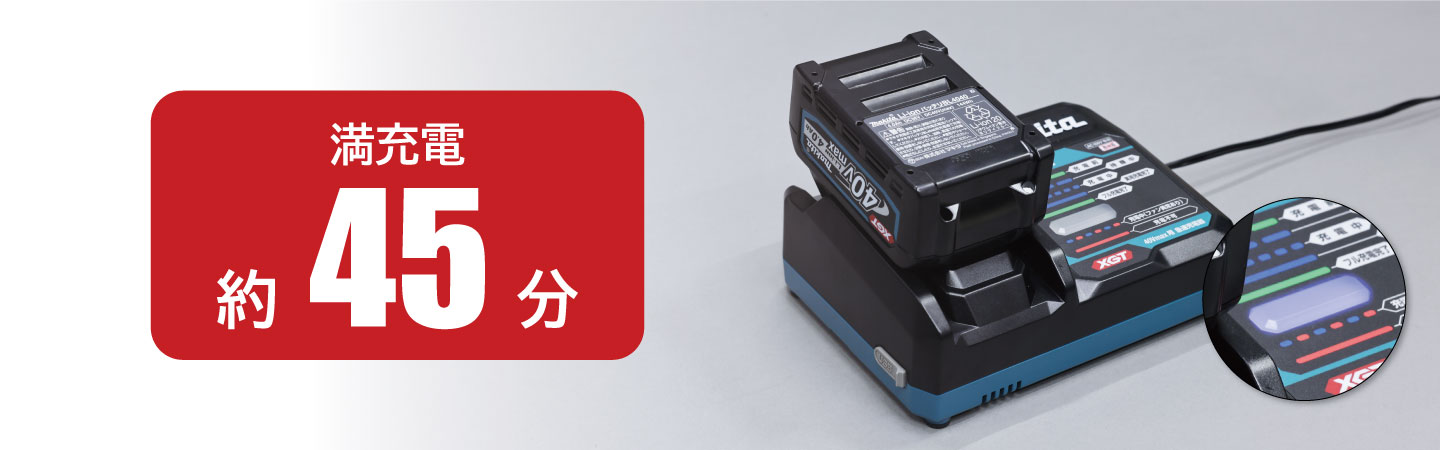

充電時間
バッテリーBL4040 を充電器DC40RA で充電した場合の充電時間

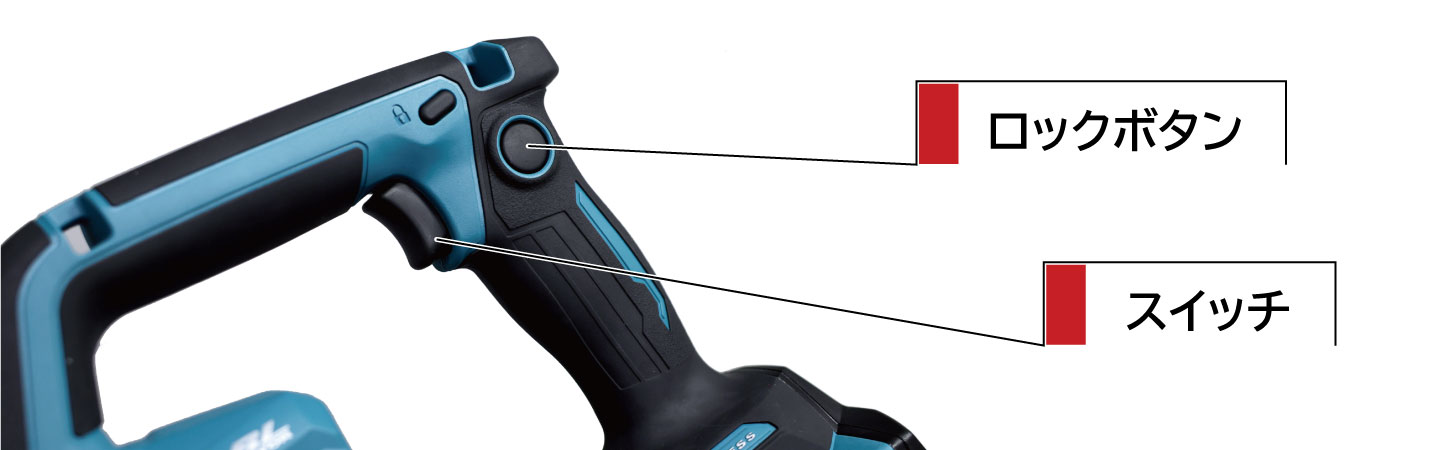

スイッチをロック
ロックボタンを押せば、スイッチから指を放しても連続運転が可能です。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) | 資料ダウンロード |
|---|---|---|---|
| BCV2820CB | 002018000 | ¥124,000 | 資料ダウンロードサイト |
| BCV2825CB | 002019000 | ¥128,000 | 資料ダウンロードサイト |
| ﾊﾟﾜ-ｿ-ｽｷﾂﾄ XGT2 | 403785000 | ¥93,400 | ― |
| ﾊﾞﾂﾃﾘ- BL4040 | 403786000 | ¥36,500(*1) | ― |
| ｼﾞｭｳﾃﾞﾝｷ DC40RA | 403787000 | ¥23,000(*1) | ― |
*1 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。
仕様
ボイラークリーニングバイブレータ BCV2820CB／BCV2825CB 仕様表
| 型 式 | フレキ長さ (m) | 電圧※1 (V) | 電流 (A) | 振動数 (min-1) | 全長 (mm) | 振動部 (径×長さ) （mm） | 運転時間※2 (分) | 質量※3 (kg) |
|---|---|---|---|---|---|---|---|---|
| BCV2820CB | 1.5 | DC36 （40Vmax） | 標準モード 4 パワーモード 5 | 標準モード 12,000 パワーモード 15,500 | 2041 | 28×232 | 標準モード 60 パワーモード 45 | 6.1 |
| BCV2825CB | 2.0 | 2541 | 6.5 |
※1：40Vmaxは満充電時のバッテリー電圧を表示
※2：当社基準で運転確認した時間（マキタ製バッテリー BL4040使用）
※3：マキタ製バッテリー BL4040を含んだ質量
