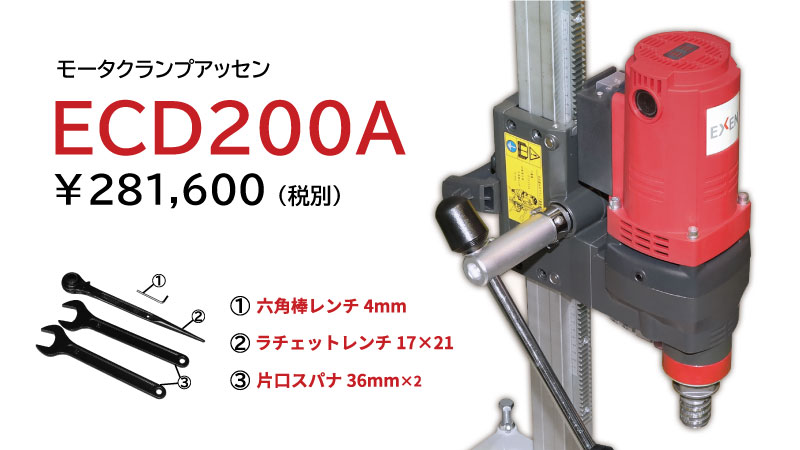

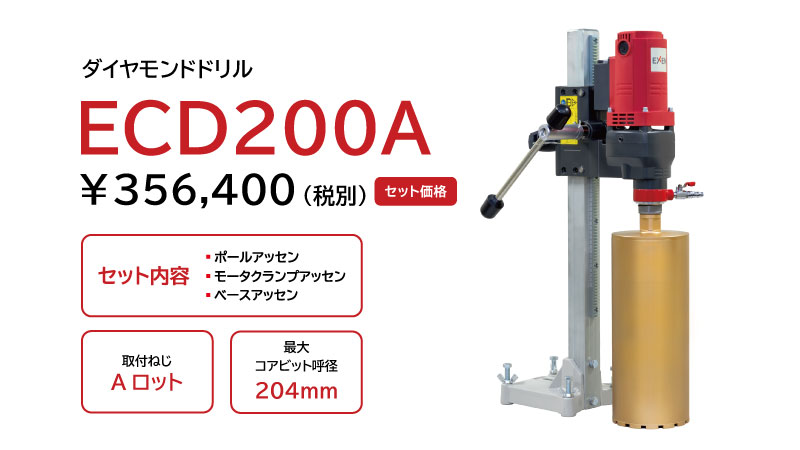

コアドリル ECD200A 100V モータクランプアッセン

製品の強み

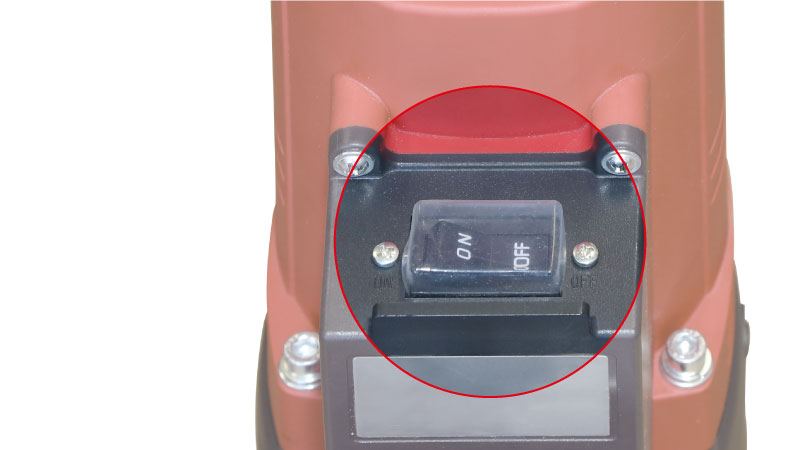

電流感知のサーキットブレーカ

電流感知のサーキットブレーカを採用でモーターを保護します

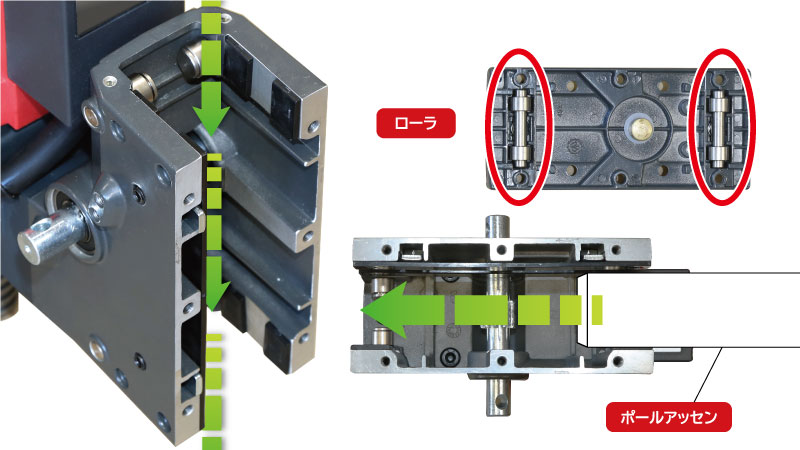

ローラクランプ方式の採用

ローラクランプ方式の採用でスムーズな作業を実現

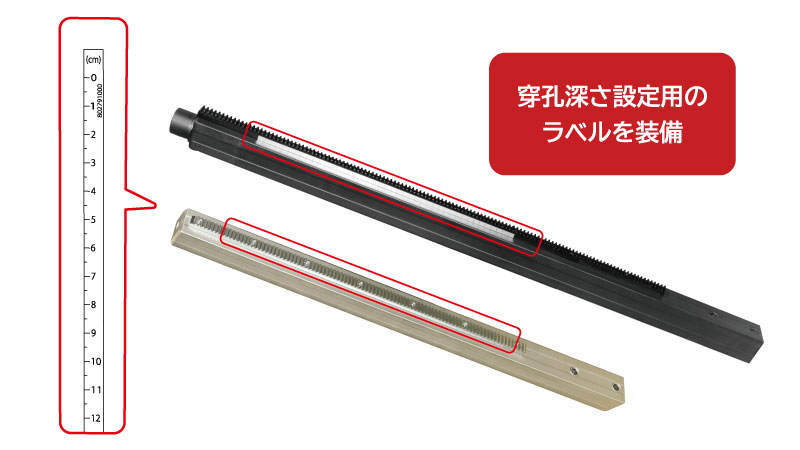

穿孔深さ設定のラベル

見やすい穿孔深さ設定のラベルを装備

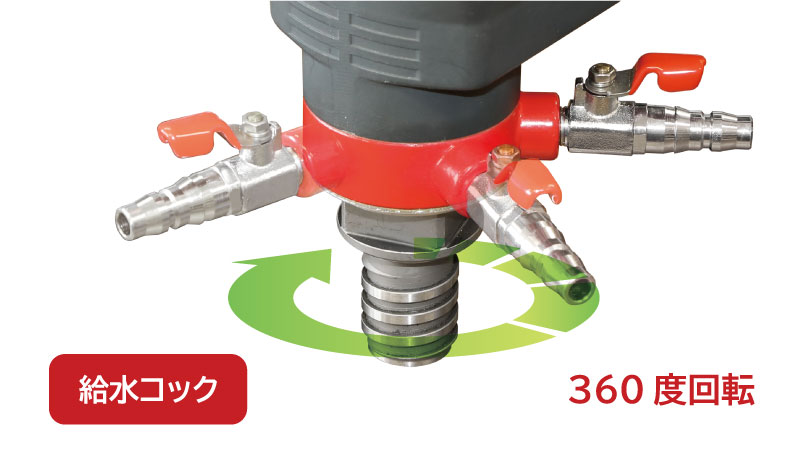

給水コックが360度回転

360度回転する給水コックで作業をスムーズに

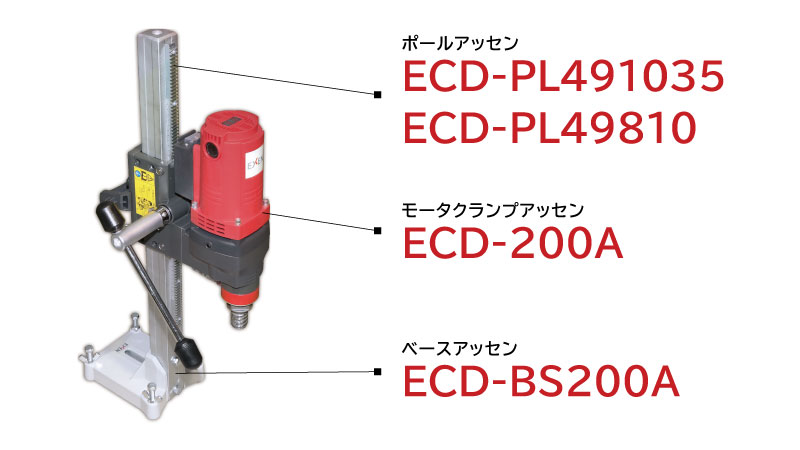

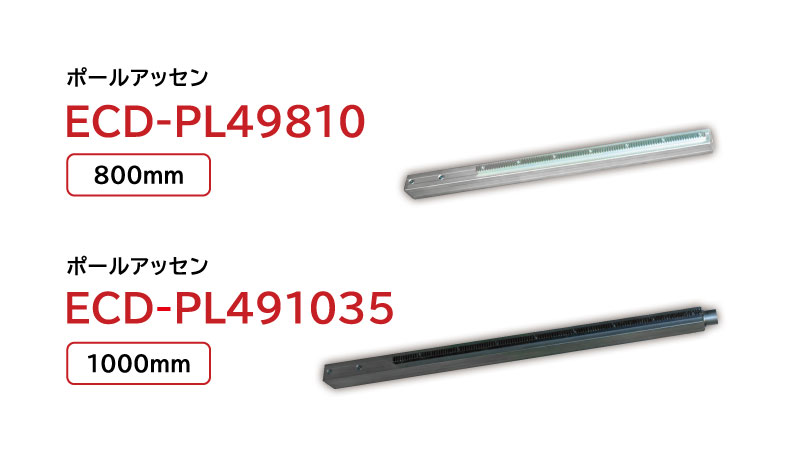

２種類から選択できるポールアッセン

穿孔深さに合わせて２種類から選択できます。
49ｍｍ角の高さ800ｍｍと、1000ｍｍを準備しています。

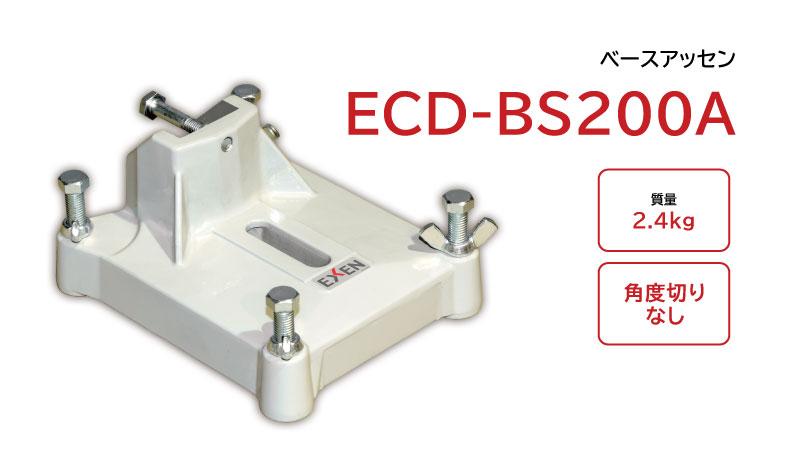

耐久性に優れたベースアッセン

耐久性のある構造でより安定化しました

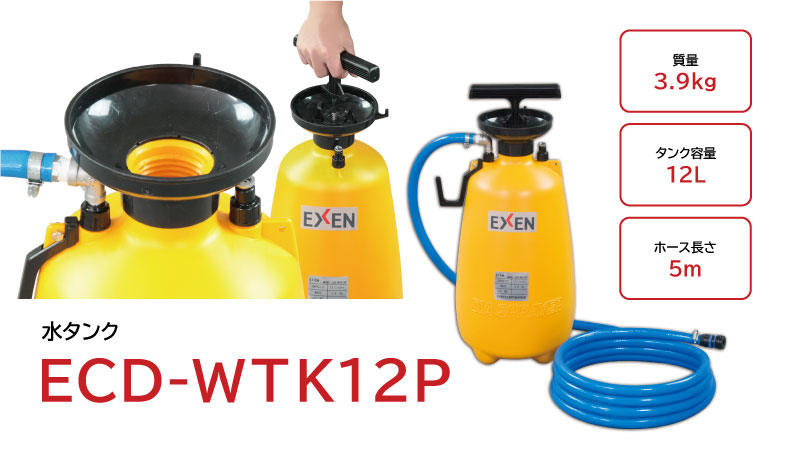

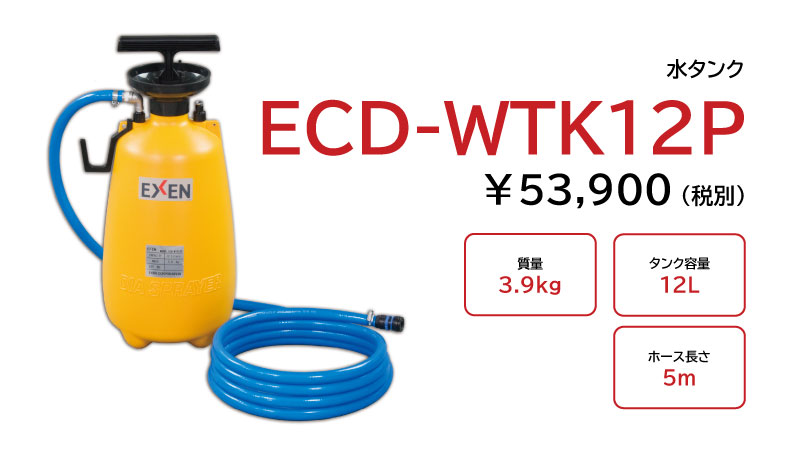

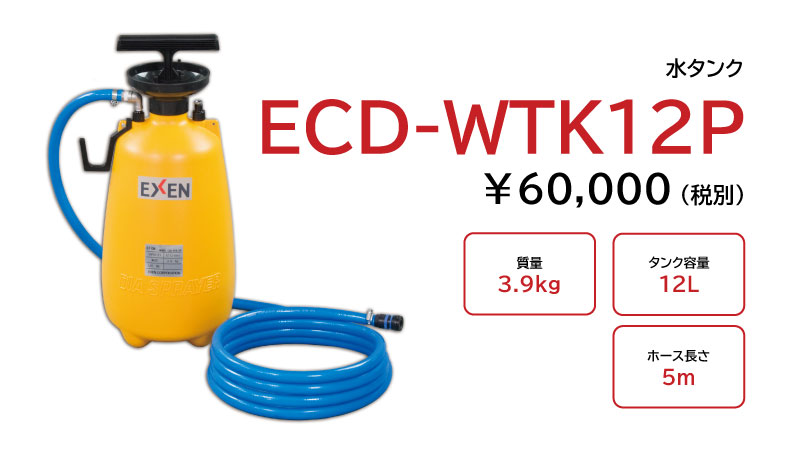

軽量で持ち運びしやすい加圧式水タンク

水道設備のない現場での穿孔作業時、コアドリルに給水するための加圧式水タンクです。
プラスチック製のタンクを採用しているので軽量で持ち運びが楽です。
ホースを掛けるハンガーなども装備しています。
延長ホースは耐圧ホース5ｍを標準装備、ドリルとの給水接続にはワンタッチで接続できるジョプラー継ぎ手を採用しています。
タンクの口元は大きなジョウゴ状になっているため給水も楽にできます。

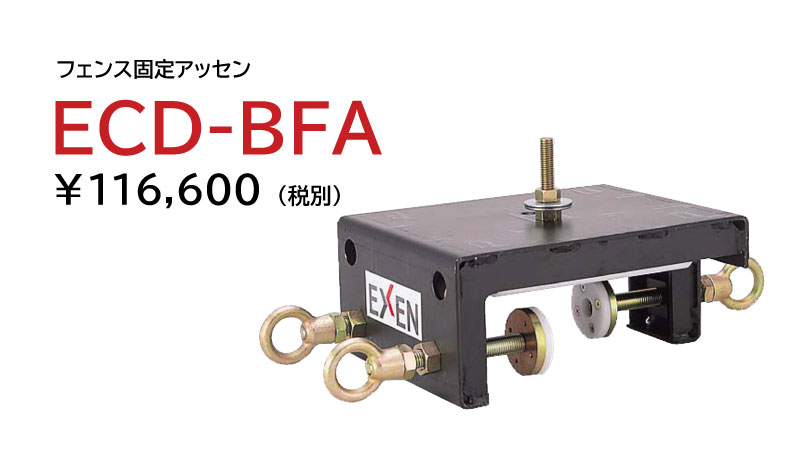

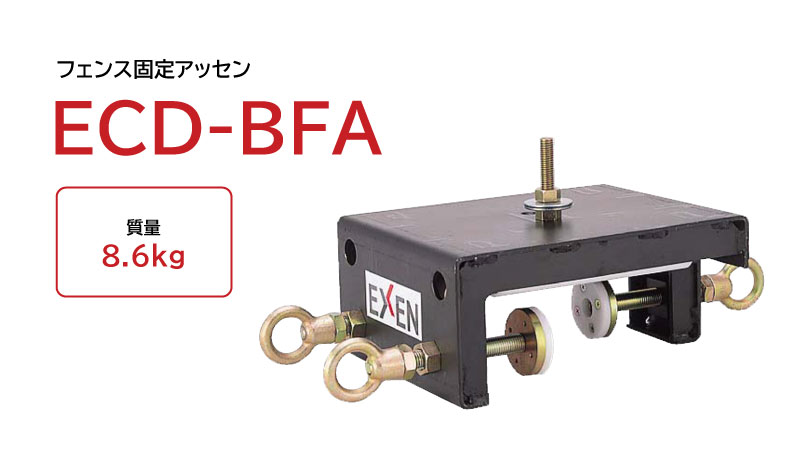

フェンス固定アッセン

フェンス固定アッセンは、フェンス用支柱など下穴開孔機専用のフェンス固定用金具です。
アンカーが不要、またスライドで移動できるのでフェンスや道路の縁石などの連続した穿孔作業に適しています

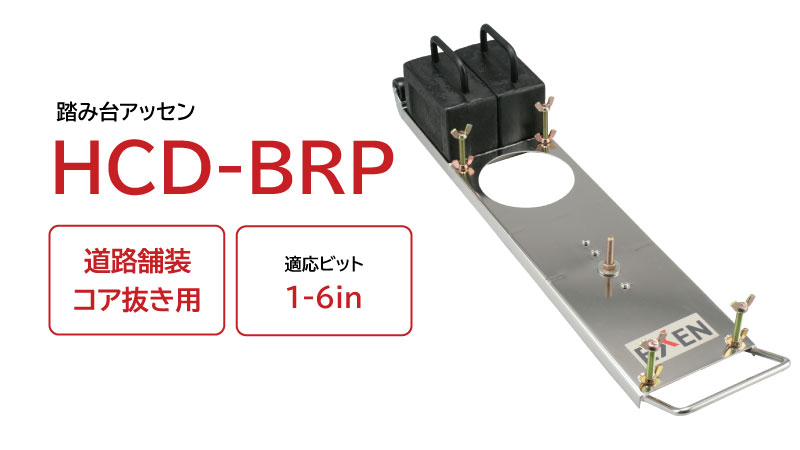

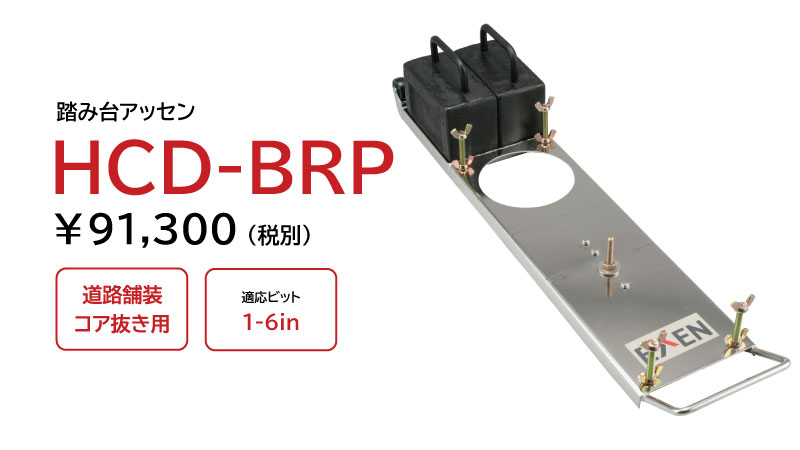

踏み台アッセン

アスファルトの道路や駐車場でアンカーボルトが固定できないときに使用します。
ドリルの固定方法は備え付けのウエイトと作業者の体重で固定します。

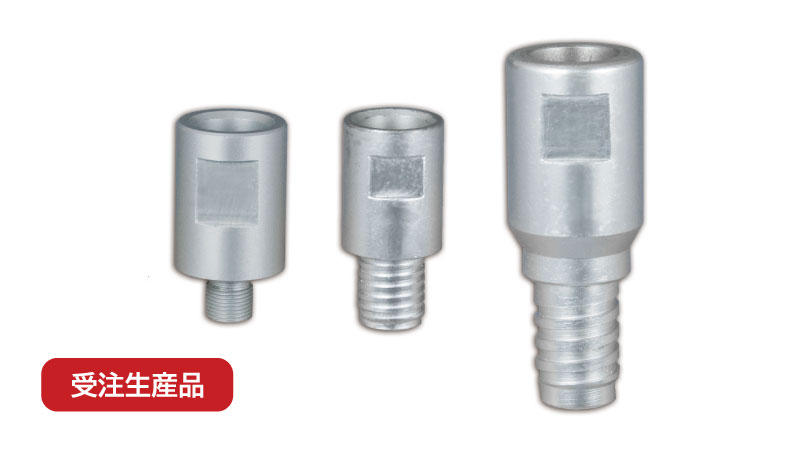

レジューサー各種

レジューサは使用されているドリルとビットやカップリングのネジが合わない場合に使用してください。
ビット取付ネジ（M27ネジ）に対して、各他社製品や各種刃先のネジに取り付け可能なネジサイズ変換用のレジューサです。
変換対象ネジはM18，M13ドリルチャックやAXJ6チャック、他各種取り付け可能です。

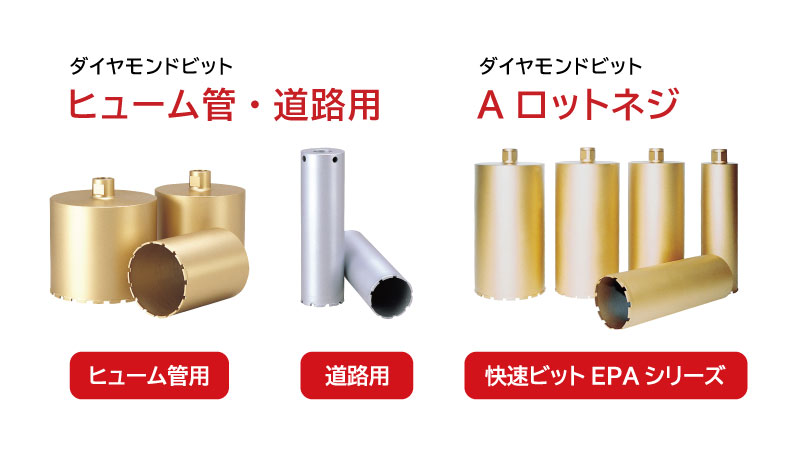

ヒューム管・Aロットネジ

豊富な種類をラインナップ。
薄刃設計で快適に穿孔できます。
Aロットネジには噛み込み防止チップを採用しています。

型式一覧

型式品目コード販売価格(税抜き)資料ダウンロード
ECD200A 100V ﾓ-ﾀｸﾗﾝﾌﾟ ｱﾂｾﾝ001576000¥281,600資料ダウンロードサイト

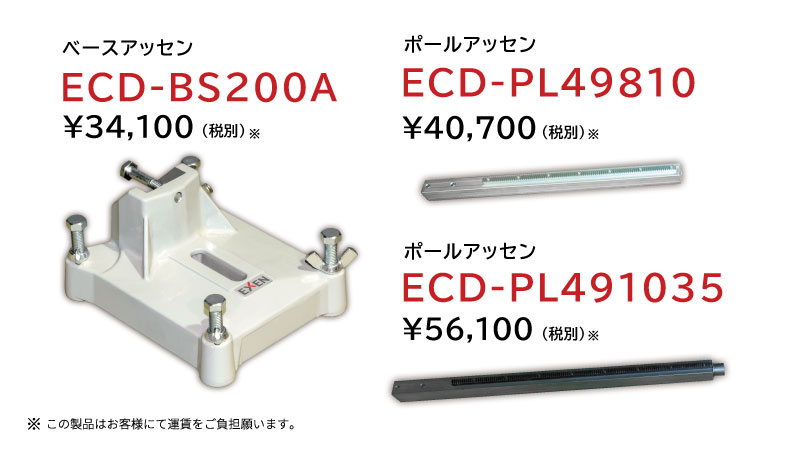

ECD-BS200A ﾍﾞ-ｽ ｱﾂｾﾝ001579000¥34,100(*1)―
ECD-PL49810 ﾎﾟ-ﾙ ｱﾂｾﾝ001577000¥40,700(*1)―
ECD-PL491035 ﾎﾟ-ﾙ ｱﾂｾﾝ001578000¥56,100―
ECD-WTK 12P ﾐｽﾞﾀﾝｸ001114000¥53,900―
ECD-BFA ﾌｴﾝｽｺﾃｲ ｱﾂｾﾝ000552000¥116,600―
HCD-BRP ﾌﾐﾀﾞｲ ｱﾂｾﾝ071940401¥91,300―

*1 この製品はお客様にて運賃をご負担願います。
＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
※資料ダウンロードには、取扱説明書・図面(2D/3D)などが含まれています。型式によって内容が異なる場合があります。

仕様

ECD200A 100V モータクランプアッセン 仕様表

型式電圧
(V)		電流
(A)		周波数
(Hz)		変速無負荷回転数
(min-1)		適用ビット径
(mm)		全高
(mm)		取付ネジ質量
(kg)
ECD200A1002050/60無680110～204
4”～8” ※1		810Aﾛｯﾄ19.0

※１ ヒューム管用ビットをご使用の場合のみ、最大孔径は10インチまで使用可能です。
※ ECD200A型の全高は、ポールアッセン ECD-PL49810／ベースアッセン ECD-BS200Aを使用した時の値です。
※ 質量は、クランプ付モータにポールアッセンとベースアッセンを含んだ値です。
