高周波インナー自動運転システム ＡＤＳシリーズ
高周波インナー自動運転システム ＡＤＳシリーズ
自動運転システムで省エネ・高効率打設を実現
このような使い方をされています
- コンクリート打設全般
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
エクセンは、ご愛用の高周波バイブレータ用電源を用い、バイブレータを自動運転するシステム「ADS（Automatic Drive System）」を開発しました。 自動運転のシステム構成は、起動停止の信号を処理するボックス部（ADS）と、信号を感知するバイブレータ（ADV）から構成されています。 バイブレータの機種は、ボックス部がADSの1機種、バイブレータ部が建築・土木用にΦ40mmのADV40VA（6M）とΦ50mmのADV50VA（6M）の2機種です。 コンクリートのバイブレータの自動運転システムは、バイブレータの振動体をフレッシュコンクリートに接触させている間のみ振動させるシステムです。 これにより、スイッチをＯＮ/ＯＦＦする手間が省けるため、省力化が図れます。 また、打設ポイントの移動中や生コン投入待ちの間、バイブレータが空中運転する時間がなくなるため、振動体が熱を持ちにくくなり、省エネで効率的なシステムとなります。
フレッシュコンクリート感知で振動する為、使いやすい

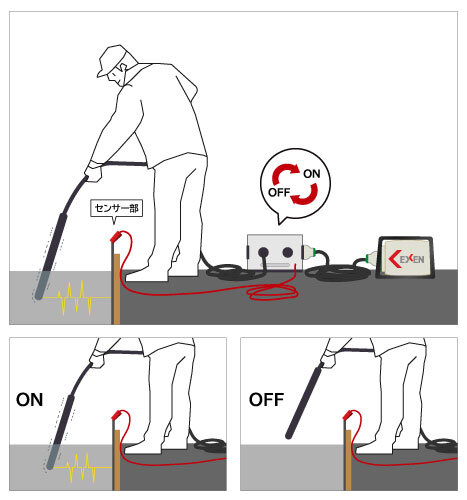

ADSは、バイブレータの振動体がフレッシュコンクリートに接触すると振動が開始し、フレッシュコンクリートから振動部を引き抜くと振動が停止します。 これにより、スイッチの操作を簡略化でき、振動体も熱を持ちにくくなり、打設作業が容易になります。
電源装置には従来の高周波電源が使用可能

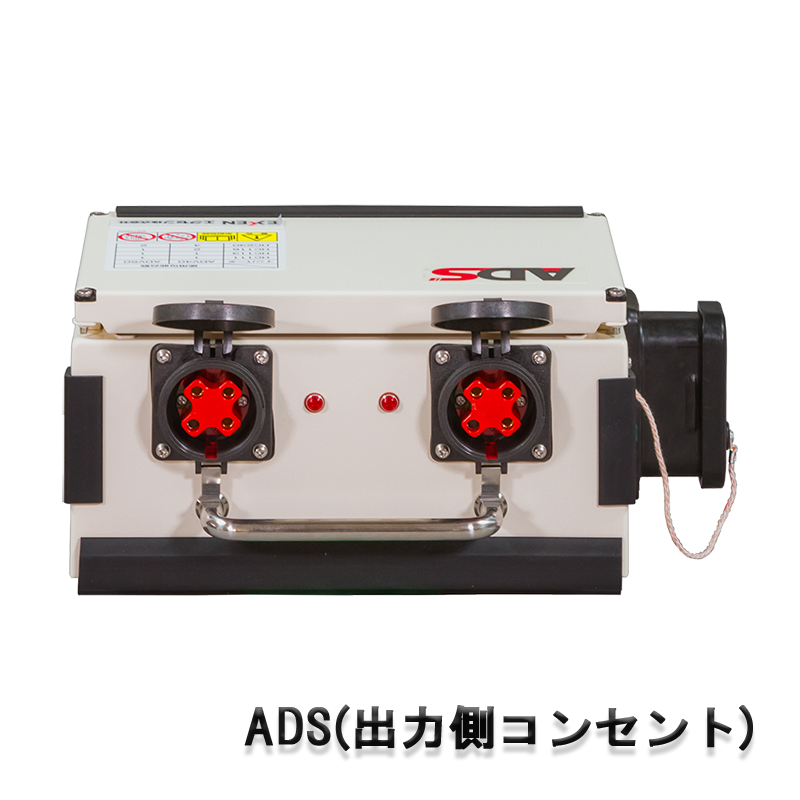

ＡＤＳ（自動運転システム）の構成
自動運転システムの構成は、高周波電源と専用高周波インナーバイブレータ（ＡＤＶ）間に、ＡＤＶがフレッシュコンクリートに接触した事を感知するボックス部（ＡＤＳ）を接続して使用します。 ＡＤＶがフレッシュコンクリートと接触している間振動し、引き抜く事で振動を停止する使いやすいシステムです。
自動運転・手動運転の切り替え可能

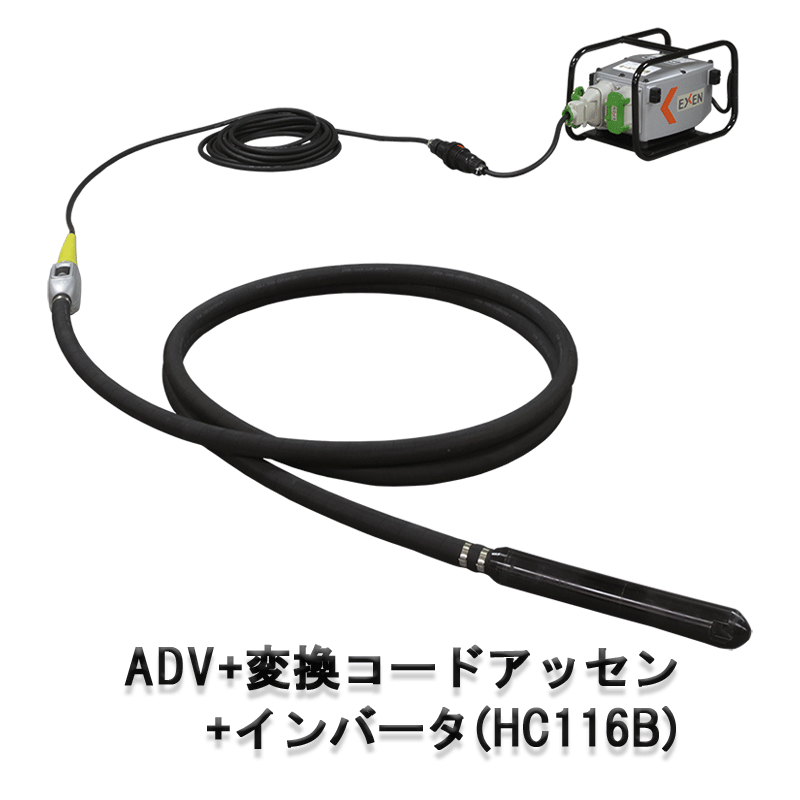

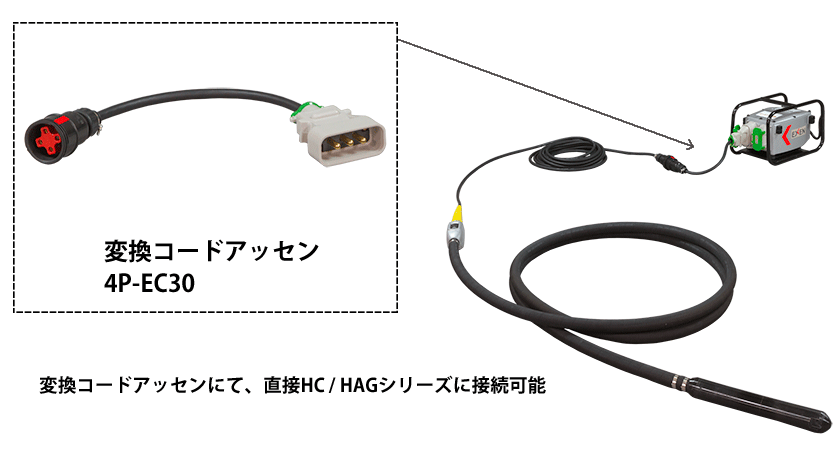

ＡＤＳ専用バイブレータ（ＡＤＶ）を手動運転（手元スイッチのＯＮ-ＯＦＦ）にする場合は、弊社オプション部品の変換コード（４Ｐ-ＥＰ３０）をバイブレータに取り付け、高周波電源に直接接続する事で手動運転（手元スイッチのＯＮ-ＯＦＦ）に切り替え可能です。 ＡＤＳが万が一の動作不良の際や、ＡＤＶの故障確認の際お使い下さい。
自動運転の安全性
自動運転システムの感知電圧は感電の危険性がない低電圧に設定しております。 その為、安全に打設作業が可能です。
省エネ・高効率の次世代志向バイブレータ
自動運転システム（ＡＤＳ）はバイブレータの振動体がフレッシュコンクリートとの接触を感知することで起動・停止しています。 その為、従来のバイブレータで見られた打設の際の“空中運転”がない為、振動体が熱を持ち難く無駄な電力を使用せず、高効率に打設ができ、現場電力の省エネに繋がります。 又、打設作業者もフレッシュコンクリートからバイブレータを引抜く際には、振動体がフレッシュコンクリートから離れた時点で振動が止まる為、引き上げ時のホースを持つ手への振動がなくなるので、疲労軽減に繋がり安全に打設作業が出来ます。
自動運転の試運転

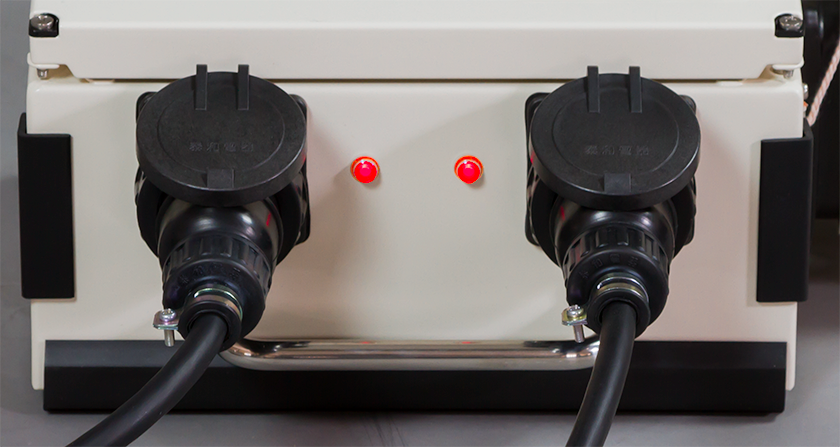

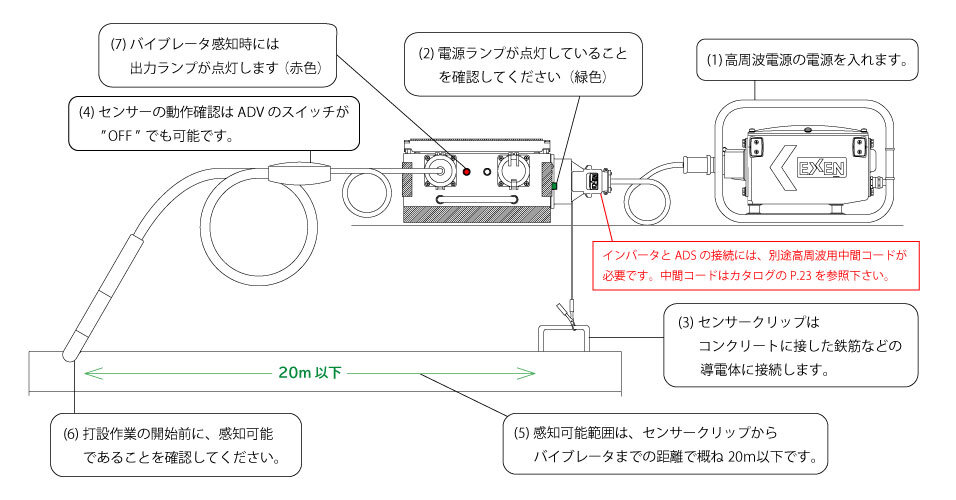

コンクリート打設前に自動運転システム（ＡＤＳ）が問題なく動作する事を必ず確認して下さい。 ※バイブレータ（ＡＤＶ）の電源はＯＦＦの状態で確認できます。 １）バイブレータの確認 自動運転システム（ＡＤＳ）の構成を取付けた後、高周波電源の電源を入れて下さい。 ＡＤＳの電源ランプ（緑色）が点灯した事を確認の後、ＡＤＳ付属のセンサクリップをバイブレータ（ＡＤＶ）の振動部に接触させます。 接触させた際、ＡＤＳの出力ランプが赤く点灯していれば自動運転可能です。 ※この際、バイブレータ（ＡＤＶ）の電源はＯＦＦの状態で確認できますが、ＯＮの場合はバイブレータの振動確認も可能です。 ２）現場にて打設前の確認 自動運転システム（ＡＤＳ）の構成を取付けた後、高周波電源の電源を入れて下さい。 ＡＤＳの電源ランプ（緑色）が点灯した事を確認の後、ＡＳＤ付属のセンサクリップを打設付近の導電性の鉄筋やてぐす型枠に取り付けます。 その後、バイブレータの振動体をコンクリートを投入する現場の鉄筋やてぐすに接触させます。 接触させた際、ＡＤＳの出力ランプが赤く点灯していれば自動運転可能です。 ※この際、バイブレータ（ＡＤＶ）の電源はＯＦＦの状態で確認できます。ＯＮの場合はバイブレータの振動確認も可能です。
試運転要領
安全作業！離れる場合は電源・スイッチのＯＦＦを徹底
基本的にはバイブレータがセンサーを感知しない状態にある場合は自動的に運転開始することはありませんが、休憩時間などバイブレータから離れる場合は、誤動作防止のために必ずＡＤＶバイブレータの中間スイッチのＯＦＦと電源装置のインバータ電源ＯＦＦを徹底してください。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| ADS 自動運転配電箱 | 001366000 | ¥274,000 |
| ADV40VA 6M | 001334000 | ¥253,000 |
| ADV50VA 6M | 001373000 | ¥268,000 |

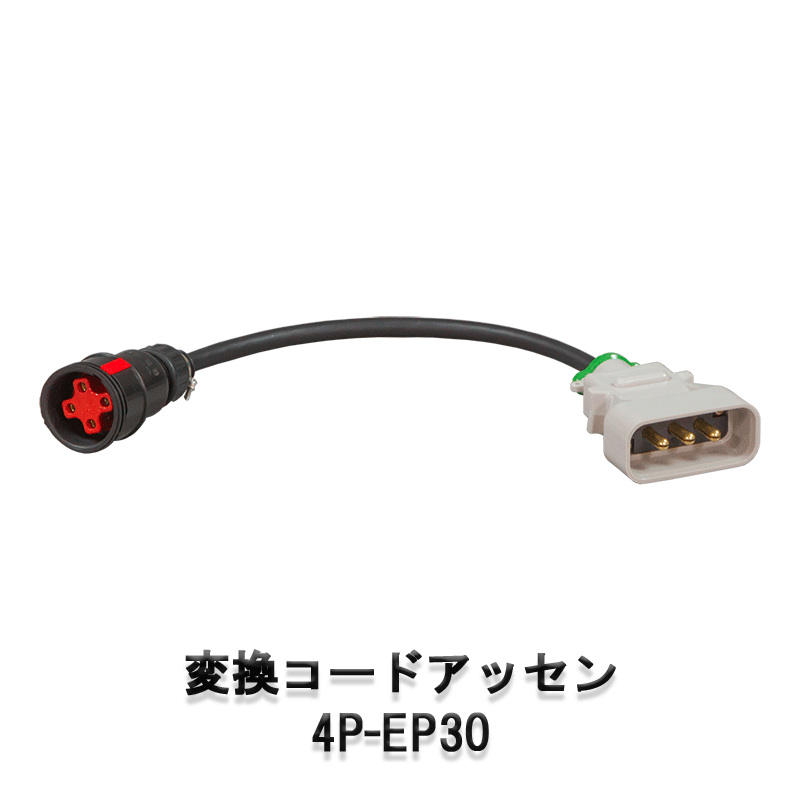

| 変換コード4P-EP30 | 101032000 | ¥26,140(*1) |
※質量には外部コード（１５ｍ）も含まれています。 *1 この製品はお客様にて運賃をご負担願います。 ＊掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。
仕様
ADS仕様
| 型式 | 入力電圧 （V） |
入力電流 （A） |
出力コンセント数 | 質量 （kg） |
|---|---|---|---|---|
| ADS | 48 | 3 | 2 | 6.75 |

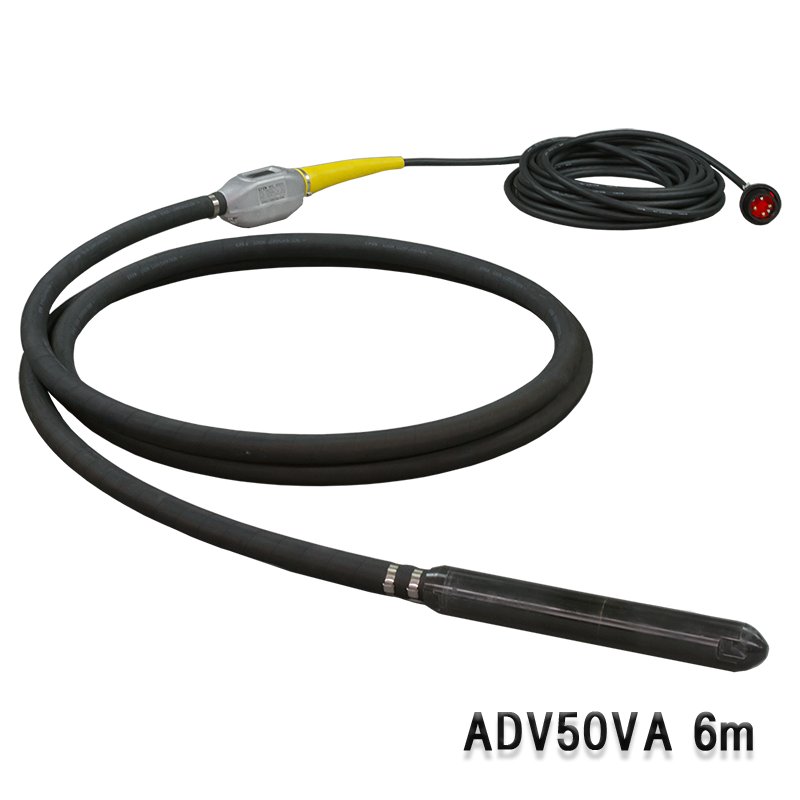

ADV仕様
| 型式 | 出力 （W） |
電圧 （V） |
電流 （A） |
周波数 （Hz） |
振動数 （Hz） |
全長 （mm） |
振動部 （径×長さ） （mm） |
外部ホース （径×長さ） （mm） |
質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| ADV40VA | 250 | 48 | 5.5 | 200/240 | 200/240 | 6484 | 43×345 | 33×6000 | 12.7 |
| ADV50VA | 400 | 9.0 | 6534 | 52×385 | 36×6000 | 15.6 |
※質量には外部コードも含む（4.2kg）。

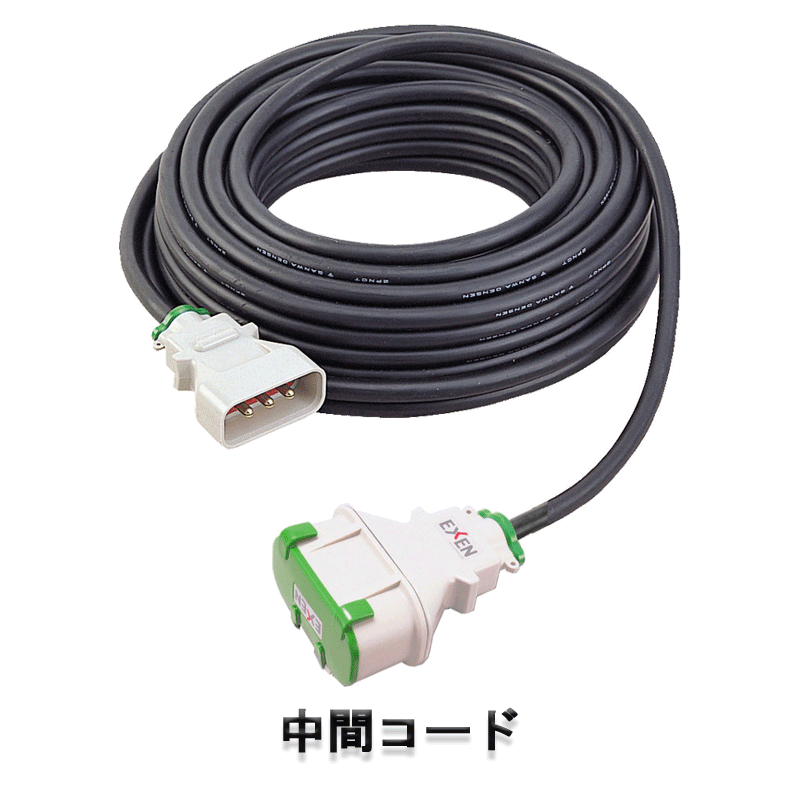

※「延長ケーブル選定」及び、「高周波バイブレータ同時使用可能台数」に付いては各ページをご参照下さい。
寸法・設置・操作盤

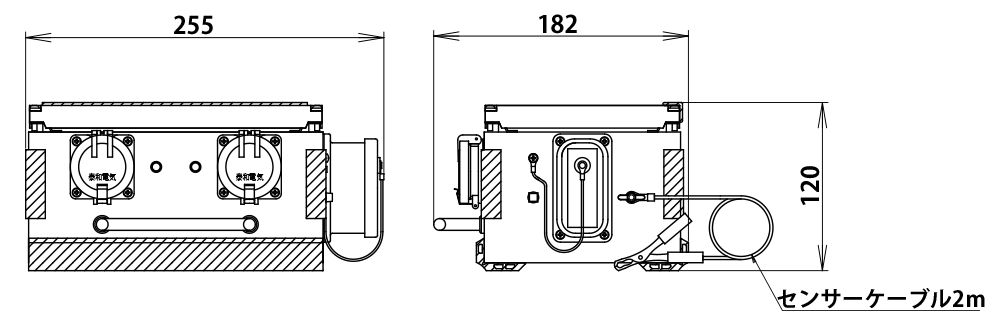

ADS 寸法図

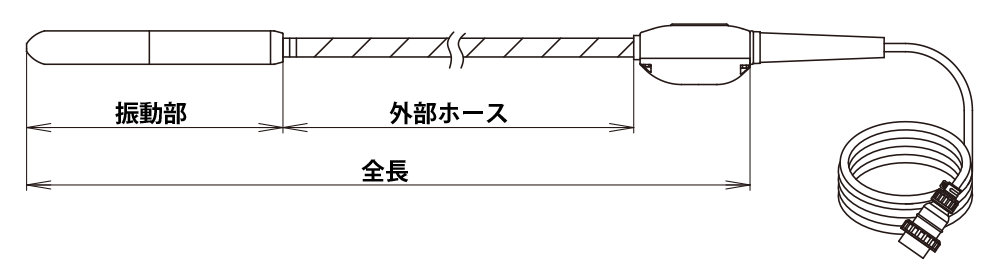

ADV 寸法図
ADV 寸法表
| 型式 | 全長 （ｍｍ） |
振動部 （径×長さ） （ｍｍ） |
外部ホース （径×長さ） （ｍｍ） |
|---|---|---|---|
| ADV40VA | 6484 | 43×330 | 33X6000 |
| ADV50VA | 6534 | 52×380 | 36X6000 |
