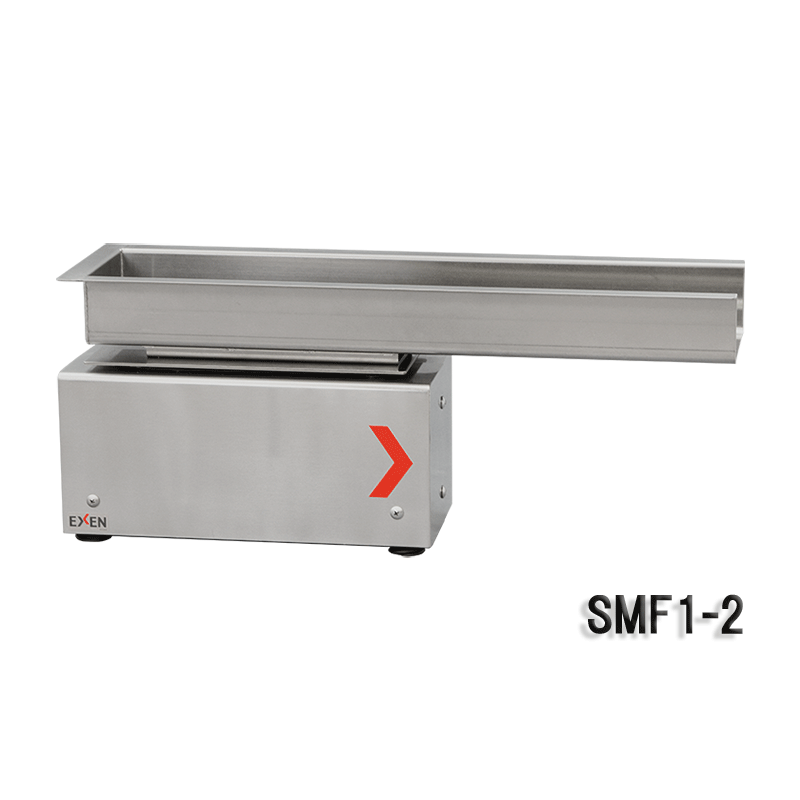

振動モータを搭載したインバータ式のコンパクト共振式フィーダ
このような使い方をされています
- 01鉄鋼非鉄金属工場内 搬送ラインにて設置
- 02製塩工場での塩搬送
EXEN エクセン振動応用技術で、世界をひらく
このような場所で使用されています
特長
振動フィーダの概要 振動フィーダは主に粉粒体の定量供給や排出などの輸送に使われます。 コンパクトフィーダは電気式の振動モータを利用してトラフに振動を与えることで、ワークを進行方向に跳ね上げ、落下を繰り返しながら輸送する振動輸送機です。 用途は、共振板ばねの特徴である瞬時停止を生かした計量器への供給や、ベルトコンベアー輸送のように、投入したまま山状でワークが流れるのではなく、トラフ全面にワークが広がり流れることで輸送中の検査ラインにも最適です。 また、この広がる特性を生かした、容器からベルトコンベア間の中継機としての利用に適しています。 輸送能力の調整はインバーターで振動数をコントロールできるため、現場のラインで必要な輸送量を自由に調整することが可能です。 振動台方式のコンパクトフィーダ（インバータ式 共振式フィーダ）とは・・・ 従来の振動フィーダはトラフに振動モータを直接取り付けワーク輸送します。 振動台方式は、振動源と緩衝装置を備えた振動台の上に、トラフを載せる構成となるため、一台で多様な用途に合わせたサイズの異なるトラフ（幅・長さ・深さ）を載せ代えて使用することが出来ます。 （但し、トラフの重量や寸法には設計制限がありますので、お問い合わせ下さい。） 振動の伝達方式は、共振を利用した板ばねを使用していますので、インバータ操作盤との組み合わせで能力の調整も可能となります。 トラフの幅・長さ・深さ寸法や材質・輸送するワークの種類・形状・比重などの特性と必要な輸送量やワークの投入方法、据付条件に合わせた、振動台の選定や特注対応の設計・製作に対応致します。 振動台だけの販売もしております。（受注生産品）

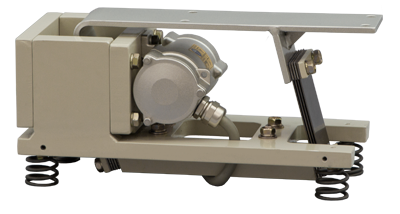

インバータ方式の共振式フィーダ
コンパクトフィーダは小型のステンレス振動モータ(３相200Ｖ）を搭載した共振バネを利用したインバータ方式の振動フィーダです。 インバータの制御でスムーズな流れと能力を調整することができます。

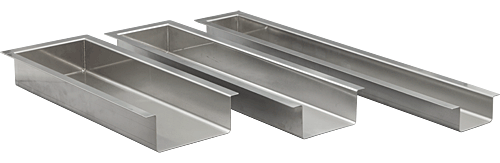

ステンレス製でサニタリー性に優れる
コンパクトフィーダはトラフにステンレスSUS304を使用してワーク接触面は♯400に仕上げてあります。 また、振動モータもステンレス製を採用して、さらにステンレスのカバーを設けてあるために防塵性やサニタリー性にも優れています。
微細な粉粒体ワークの輸送に最適

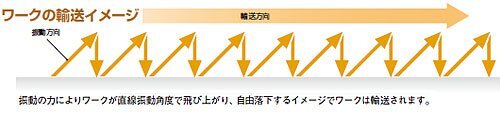

コンパクト共振式フィーダは化学業界や食品業界の微粉体の輸送や、一般機械の小型ワークの小規模輸送に適しています。 ワーク輸送のイメージは共振板バネの振動をトラフに斜め方向から与えることでワークを進行方向に跳ね上げ、落下を繰り返しながら輸送するイメージです。
検査ラインの輸送に最適
振動輸送の特長として、トラフ内に供給された山状のワークはトラフ内に落ちると振動で全面に広がり、ワークの上下の重なりが自然になくなる特性を持っています。 ワークを流しながら目視検査して不良ワークを取り出す検査作業のラインとして使用できます。
電気式で環境に優しく低騒音
振動の原動機に電気式の振動モータを使用しているために工場内の騒音も少なく工場現場の環境にやさしい振動輸送機です。
インバータ操作盤必ず使用してください
共振式フィーダは、振動数の調整を行いスムーズな輸送ができる振動フィーダです。 専用操作盤MFC-1型を必ず使用してください。（別売り）
MFC-1
振動台だけの販売もします
トラフを自社内で製作される場合は振動台だけの販売もいたします。 その場合はトラフ重量を近似的にメーカー仕様にあわすこととインバータの使用は必須条件となります。
型式一覧
| 型式 | 品目コード | 販売価格(税抜き) |
|---|---|---|
| SMF1-1 | (*1) | (*1) |
| SMF1-2 | (*1) | (*1) |
| SMF1-3 | (*1) | (*1) |
| SMF1 | (*1) | (*1) |
| MFC-1 | (*1) | (*1) |
(*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
仕様

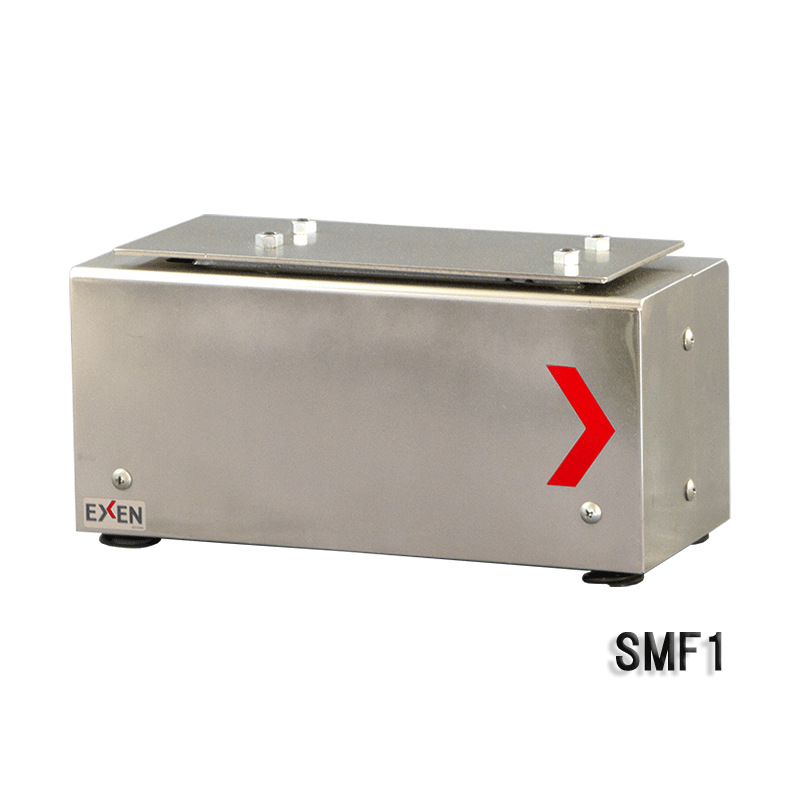

コンパクトフィーダ用振動台仕様
| 型式 | 使用原動機 | 振動数 | 傾斜角 | 振動台寸法（mm） | 質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|
| 型式 | 台数 | （Hz） | 幅（W） | 長さ（L） | 深さ（H） | |||
| SMF1 | EKM1.1-2P | 1 | 30～60 | 水平 | 140 | 323 | （163） | 18 |
コンパクトフィーダ仕様
| 型式 | 使用原動機 | 振動モータ仕様 | トラフ寸法 | 質量 (kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 台数 | 出力 （W） |
電源 | 電流 （A） |
振動数 （Hz） |
最大 遠心力 （ｋN） |
定格 | 幅 （W） |
長さ （L） |
深さ （H） |
||
| SMF1-1 | EKM1.1-2P | 1 | 11 | 3φ 200V 50/60Hz |
0.11/0.10 | 30～60 | 0.11 | 連続 | 80 | 700 | 45 | 20 |
| SMF1-2 | 120 | 550 | 60 | |||||||||
| SMF1-3 | 30～70 | 150 | 450 | 65 | ||||||||
インバータ操作盤 MFC-1
| 型式 | 入力電源 (V） |
入力電流 （A） |
入力周波数 （Hz） |
出力電圧 (V） |
定格出力電流 （A） |
出力周波数 （Hz） |
|---|---|---|---|---|---|---|
| MFC-1 | 単相AC100 | 5 | 50/60 | 3相AC200 | 0.8 | 50～70 |
寸法・設置・操作盤

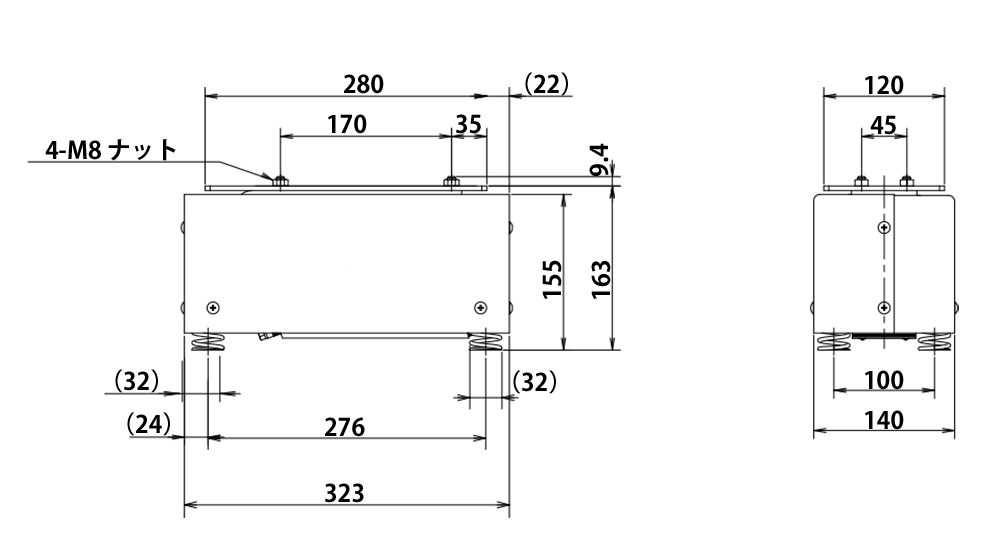

SMF1 寸法図

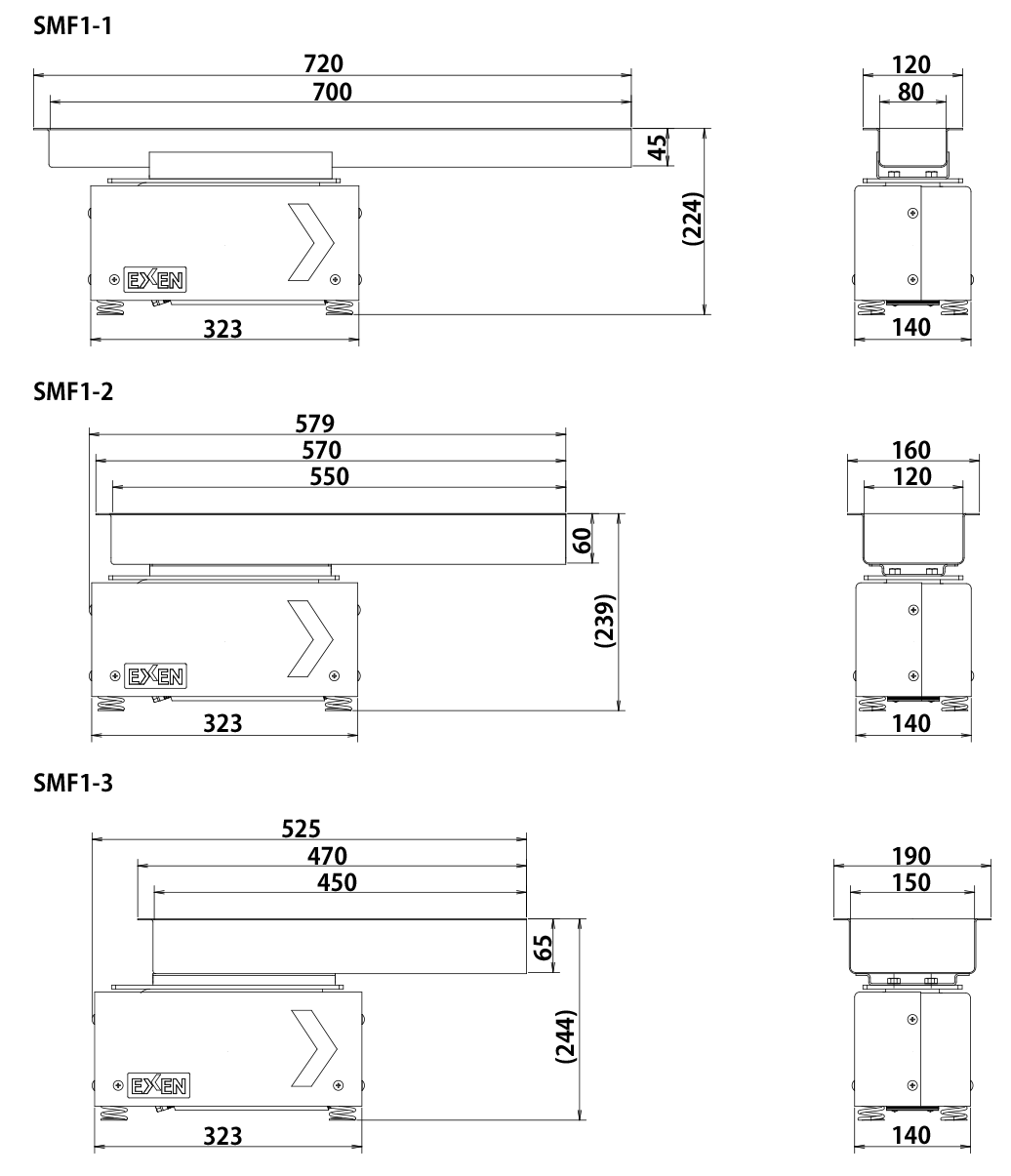

SMF1-1 / 1-2 / 1-3 寸法図

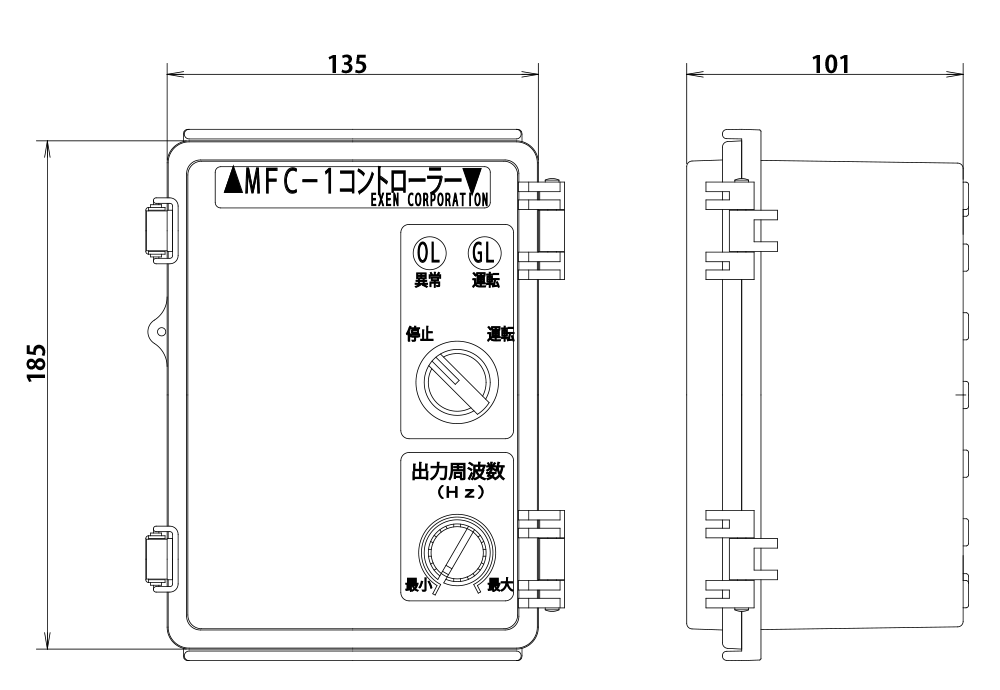

MFC-1 寸法図
