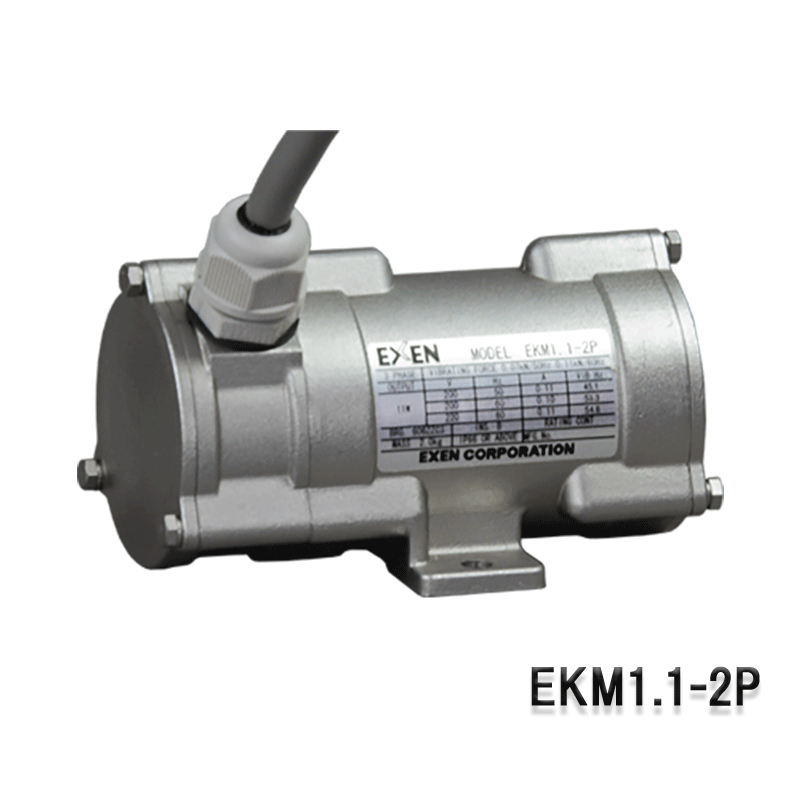

振動モータ EKM1.1-2P(2極3相200V)

  • 振動モータ EKM1.1-2P(2極3相200V)

振動モータ EKM1.1-2P(2極3相200V)

水洗いOK!!缶コーヒーサイズの振動モータ

このような使い方をされています

  • 01食品加工工場内 定期清掃が必要な小型ホッパーに設置
  • 02銭湯のリサイクル原料供給ホッパの閉塞防止
  • 03セラミック顔料ホッパーの壁面付着防止
  • 04アミューズメント用振動(映画)

このような場所で使用されています

特長

食品・化学・医薬品業界向けの振動モータの更に小型化へのご要望にお答えして、小型容器やシュートの付着や詰まり防止に、水洗い可能なオールステンレスボディーのEKM1.1-2P型。
本体全長128mm重量2.0kgと同シリーズモデル最小で、各業界での小型容器への用途が期待される製品です。(M6ボルト2本で取り付けが可能。)
振動モータはロータ軸両端の偏心錘(ふりこ)の回転により遠心力振動を発生させる振動機です。
2Pシリーズの用途は粉粒体容器に直接取り付けて、付着や詰まりを防止したり、ほぐしの効果を与えて閉塞解消に使用したり、充填用のテーブル振動機として主に使われます。
3相200VのEKM1.1-2Pはインバータと組み合わせることでワークに適切な振動を選定できるなど幅広い用途で使うことが出来る振動モータです。


小型で完全オイルフリーの決定版

EKM1.1-2P型は、完全オイルフリーの電気だけで動く小型の振動機です。
エアーなどの供給も必要ない為に省エネタイプの現代版としていろいろな現場で使用することが出来る決定版です。

振動モータ EKM1.1-2P(2極3相200V)

耐食性に優れたステンレスボディー

振動モータEKM1.1-2P型はボディー本体、サイドカバーなどすべての部品がステンレス鋳物で製作されています。
食品・化学業界や耐食性を要求される現場の取り付けに最適です。


水洗いが可能

オールステンレスの材質に加えて保護等級がIP66相当の構造である為にサニタリー仕様対応の水掛洗いにも対応出来る振動モータです。

IP(Ingress Protection)コードとは
IP コードとは、定格電圧が72.5kV 以下の電気機器の外郭による保護等級の分類です。
電気機器内への水や防塵といった異物の侵入に対する保護を示した規格です。
IEC(国際電気標準会議)およびJIS(日本産業規格)で保護構造の等級が定められています。

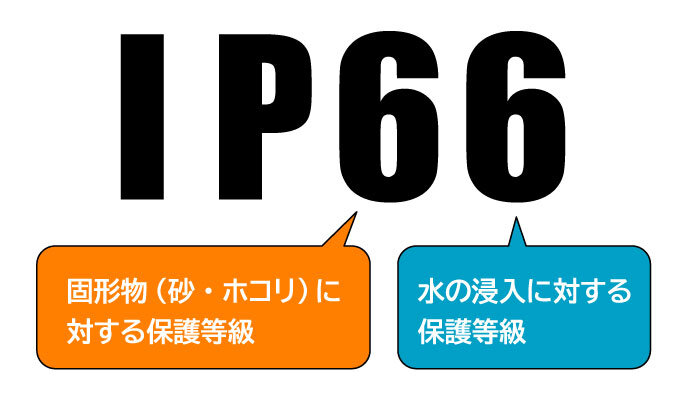

IP 保護等級の表記
IP 保護等級は、「IP+2 桁の数字」等で表記されます。
第一特性「6」は、危険な箇所への接近および外来固形物に対する保護等級を示し、粉塵が内部に侵入してはならないことをを意味します。
第二特性「6」は、水の浸入に対する保護等級を示し、あらゆる方向からのノズルによる強力なジェット噴流水によっても有害な影響を及ぼさないことを意味します。

振動モータ EKM1.1-2P(2極3相200V)

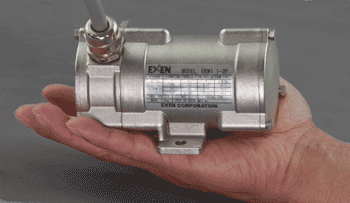

小型軽量で用途が広がる

EKM1.1-2P型の取り付けは、ボディーがコンパクトで、ボルト2本で取り付け可能である為、容器に取り付けステーを設けて取り付けたり、今まで取り付けできなかった小型の粉粒体容器やシュート部分、狭い場所などに取り付け可能で、設備の隅々まで閉塞防止に対応出来るなど、アイデアひとつで用途が広がる製品です。

振動モータ EKM1.1-2P(2極3相200V)

落下防止ワイヤーが取り付け可能

万が一の取り付けボルトの外れや破断の際に、振動モータの脱落を防止する目的で、 落下防止ワイヤーをオプションで用意しています。

振動モータ EKM1.1-2P(2極3相200V)

振動数が可変します

汎用の出力3相200Vのインバータを使用することで振動数を調整することが出来ます。
振動の用途、目的に合わせて適正な振動数をセットしてください。


幅広い用途にも使用可能

一般的用途には粉粒体の閉塞防止に使用されますが、使い方を応用すれば振動選別・振動搬送・振動充填等で振動を必要とする物への取り付けが可能です。

型式一覧

型式 品目コード 販売価格(税抜き) 製品図面ダウンロード
EKM1.1-2P 001115000 ¥45,000 (*2) 製品図面
ダウンロード

*2この製品はお客様にて運賃をご負担願います。
*掲載の価格はメーカー標準小売価格とし代理店販売のため消費税抜きで表記しております。

仕様

EKM1.1-2P仕様

型式 出力
(W)
電圧
(V)
周波数
(Hz)
電流
(A)
振動数
(Hz)
遠心力
(kN)
取付ボルト 保護等級 質量
(kg)
EKM1.1-2P 11 3φ 200 50/60 0.12/0.11 46.5/56.7 0.07/0.11 2-M6 IP66相当 2.0

※ケーブル1Mの質量も含みます。
※ウエイトの角度調整が出来ないため、遠心力は固定です。

寸法・設置・操作盤

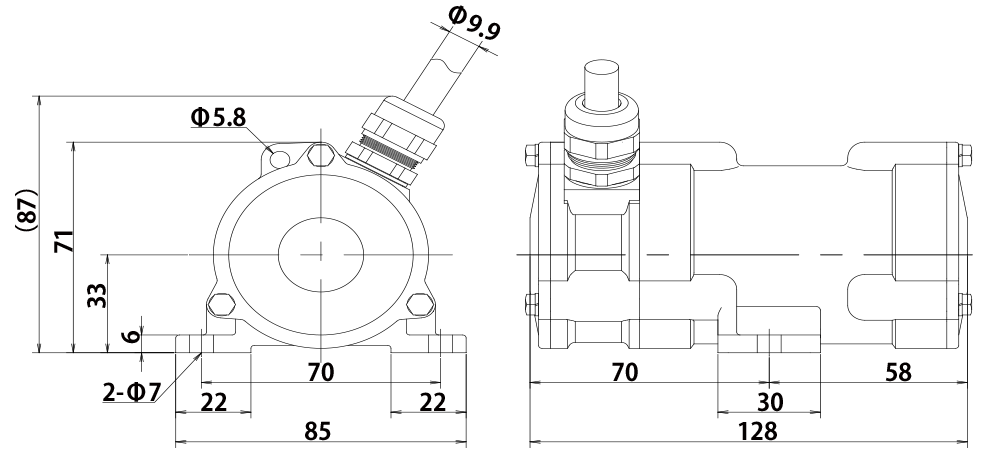

製品寸法図
